Si applica a: Azure Local 2311.2 e versioni successive

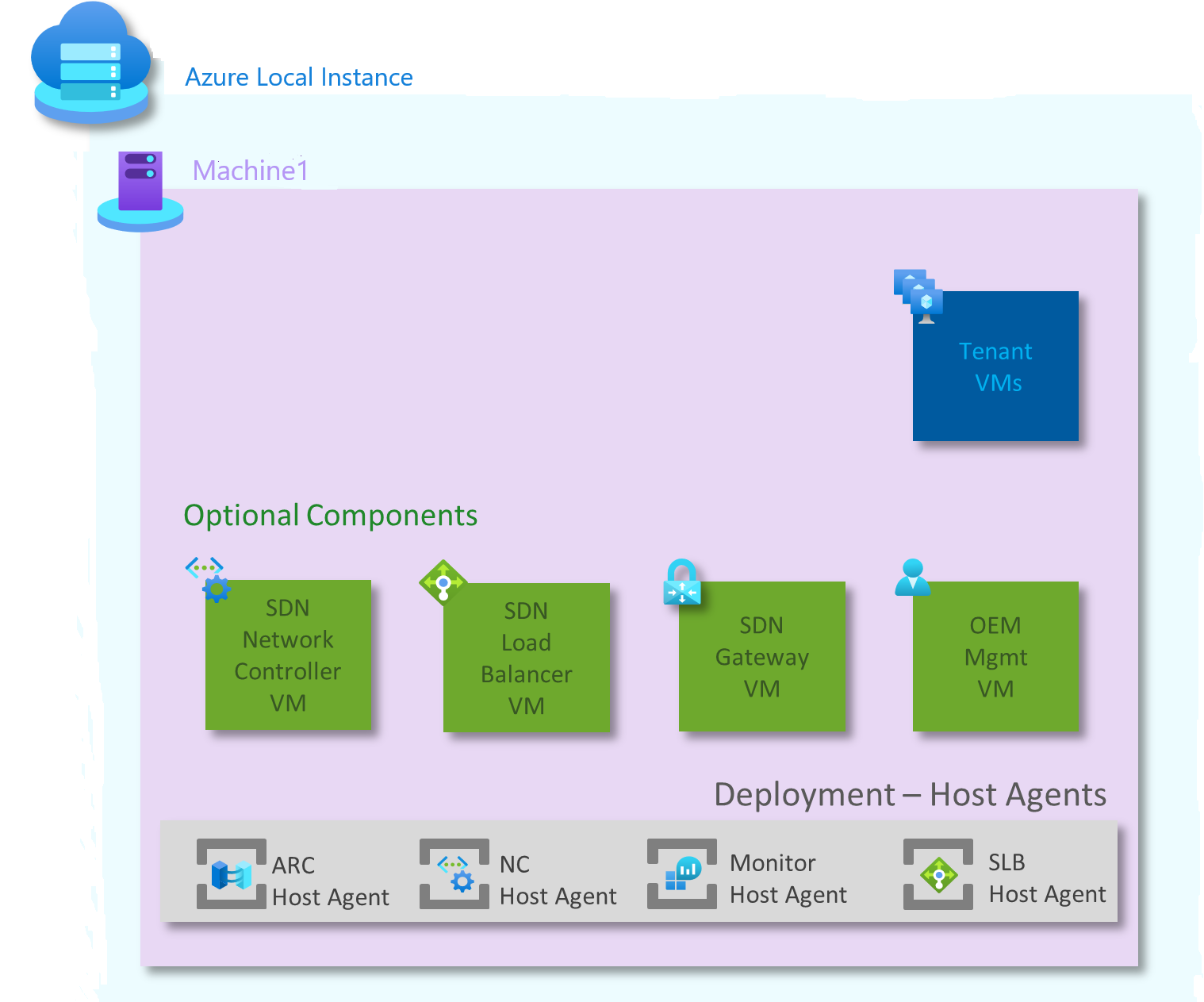

Questo articolo descrive i componenti di rete distribuiti per il modello di riferimento a server singolo, come illustrato nel diagramma seguente:
Componenti facoltativi
I componenti seguenti sono facoltativi. Per ulteriori informazioni su Rete Definita dal Software (SDN), vedere Pianificare un'infrastruttura di rete definita dal software.
VM del controller di rete SDN
La macchina virtuale del controller di rete viene distribuita facoltativamente. Se non viene distribuita una macchina virtuale del controller di rete, i criteri di accesso di rete predefiniti non sono disponibili. Se si dispone di uno dei requisiti seguenti, è necessaria una macchina virtuale del controller di rete:
Creare e gestire reti virtuali o connettere macchine virtuali alle subnet di rete virtuale.
Configurare e gestire la microsegmentazione per le macchine virtuali connesse alle reti virtuali o alle reti tradizionali basate su VLAN.
Collegare appliance virtuali alle reti virtuali.
Configurare i criteri QoS (Quality of Service) per le macchine virtuali collegate alle reti virtuali o alle reti tradizionali basate su VLAN.
Macchina virtuale del servizio di bilanciamento del carico software SDN
La macchina virtuale SDN Software Load Balancer (SLB) viene usata per distribuire uniformemente il traffico di rete tra più macchine virtuali. Consente a più server di ospitare lo stesso carico di lavoro, offrendo disponibilità elevata e scalabilità. Viene usato anche per fornire servizi NAT (Network Address Translation) in ingresso per l'accesso in ingresso alle macchine virtuali e servizi NAT in uscita per la connettività in uscita.
Macchina virtuale del gateway SDN
La macchina virtuale del gateway SDN viene usata per instradare il traffico di rete tra una rete virtuale e un'altra rete, locale o remota. I gateway SDN possono essere usati per:
Creare connessioni IPsec da sito a sito sicure tra reti virtuali SDN e reti esterne tramite Internet.
Creare connessioni GRE (Generic Routing Encapsulation) tra reti virtuali SDN e reti esterne. La differenza tra connessioni da sito a sito e connessioni GRE è che quest'ultima non è una connessione crittografata. Per altre informazioni sulla connettività GRE, vedere Tunneling GRE in Windows Server.
Creare connessioni di livello 3 (L3) tra reti virtuali SDN e reti esterne. In questo caso, il gateway SDN funge semplicemente da router tra la rete virtuale e la rete esterna.
Agenti host
I componenti seguenti vengono eseguiti come servizi o agenti nel server host:
Agente host Arc: consente di gestire i computer Windows e Linux ospitati all'esterno di Azure nella rete aziendale o in altri provider di servizi cloud.
Agente host del controller di rete: consente al controller di rete di gestire lo stato obiettivo del piano dati e di ricevere notifiche degli eventi quando cambia la configurazione del piano dati.
Agente host monitor: agente gestito da Orchestrator utilizzato per emettere i dati della pipeline di osservabilità (telemetria e diagnostica) che vengono caricati su Geneva (Archiviazione Azure).
Agente host del bilanciamento del carico software: Riceve gli aggiornamenti dei criteri dal controller di rete. Inoltre, questo agente programma le regole dell'agente nei commutatori virtuali Hyper-V abilitati per SDN configurati nel computer locale.
Componenti in esecuzione nelle macchine virtuali
La tabella seguente elenca i vari componenti in esecuzione in macchine virtuali (VM) per un modello di rete a server singolo:
| Componente | Numero di VM | Dimensioni disco sistema operativo | Dimensioni del disco dati | vCPU | Memoria |
|---|---|---|---|---|---|
| Controller di rete | 1 | 100 GB | 30 GB | 4 | 4 GB |
| Servizi di bilanciamento del carico software SDN | 1 | 60 GB | 30 GB | 16 | 8 GB |
| Gateway SDN | 1 | 60 GB | 30 GB | 8 | 8 GB |
| Gestione OEM | OEM definito | OEM definito | OEM definito | OEM definito | OEM definito |
| Totale | 3 + OEM (Produttore di apparecchiature originali) | 270 GB + OEM | 90 GB + OEM | 32 + OEM | 28 GB + produttore originale |
Passaggi successivi
Informazioni sui requisiti IP a server singolo.
