Azure Storage アカウントでイメージを使用して Azure Stack HCI VM イメージを作成する

[アーティクル]
03/12/2024

適用対象: Azure Stack HCI バージョン 23H2

この記事では、Azure Storage アカウントのソースイメージを使用して、Azure Stack HCI 用の仮想マシン (VM) イメージを作成する方法について説明します。 Azure portalまたは Azure CLI を使用して VM イメージを作成し、これらの VM イメージを使用して Azure Stack HCI に Arc VM を作成できます。

前提条件

開始する前に、次の前提条件が完了していることを確認してください。

Azure CLI
Azure Portal

前提条件を確認して完了してください。
デプロイされ、Arc リソースブリッジとカスタムの場所を持つ Azure Stack HCI システムにアクセスできます。
- Azure Stack HCI システムリソースの [概要 > サーバー] ページに移動します。 Azure Arc が [接続済み] と表示されていることを確認します。クラスターのカスタムの場所と Arc リソースブリッジも表示されます。
Azure Storage アカウントのカスタムイメージの場合は、次の追加の前提条件があります。
- Azure Storage アカウントに VHD が読み込まれている必要があります。 Azure Storage アカウントに VHD イメージをアップロードする方法について説明します。
- VHDX を使用している場合:
  - VHDX イメージは Gen 2 の種類であり、セキュアブートが有効になっている必要があります。
  - VHDX イメージはを使用して sysprep /generalize /shutdown /oobe準備する必要があります。詳細については、「 Sysprep コマンドラインオプション」を参照してください。

クライアントを使用して Azure Stack HCI クラスターに接続する場合は、「Azure CLI クライアント経由で Azure Stack HCI に接続する」を参照してください。
イメージに使用するストレージアカウントにストレージ BLOB データ共同作成者 ロールがあることを確認します。詳細は、「BLOB データにアクセスするための Azure ロールを割り当てる」を参照してください。
VHD または VHDX をページ BLOB イメージとしてストレージアカウントにアップロードしていることを確認します。ストレージアカウントを使用して VM イメージを作成するには、ページ BLOB イメージのみがサポートされています。

前提条件を確認して完了してください。
デプロイされ、Arc リソースブリッジとカスタムの場所を持つ Azure Stack HCI システムにアクセスできます。
- Azure Stack HCI システムリソースの [概要 > サーバー] ページに移動します。 Azure Arc が [接続済み] と表示されていることを確認します。クラスターのカスタムの場所と Arc リソースブリッジも表示されます。
Azure Storage アカウントのカスタムイメージの場合は、次の追加の前提条件があります。
- Azure Storage アカウントに VHD が読み込まれている必要があります。 Azure Storage アカウントに VHD イメージをアップロードする方法について説明します。
- VHDX を使用している場合:
  - VHDX イメージは Gen 2 の種類であり、セキュアブートが有効になっている必要があります。
  - VHDX イメージはを使用して sysprep /generalize /shutdown /oobe準備する必要があります。詳細については、「 Sysprep コマンドラインオプション」を参照してください。

Azure Storage アカウントから VM イメージを追加する

Azure Storage アカウントのイメージから始まる VM イメージを作成し、このイメージを使用して Azure Stack HCI クラスターに VM をデプロイします。

Azure CLI
Azure Portal

Azure CLI を使用して VM イメージを作成するには、次の手順に従います。

Azure Stack HCI システム上のサーバーに接続します。
サインインします。型:
```
az login --use-device-code
```

サブスクリプションを設定します。

az account set --subscription <Subscription ID>

パラメーターを設定します。

サブスクリプション、リソースグループ、場所、ローカル共有内のイメージへのパス、およびイメージの OS の種類を設定します。の < > パラメーターを適切な値に置き換えます。

$subscription = "<Subscription ID>"
$resource_group = "<Resource group>"
$location = "<Location for your Azure Stack HCI cluster>"
$osType = "<OS of source image>"
$imageName = "<VM image name>"
$imageSourcePath = "<path to the source image in the Storage account>"

パラメーターについては次の表で説明します。

パラメーター	説明
`subscription`	このイメージに関連付ける Azure Stack HCI クラスターのリソースグループ。
`resource_group`	このイメージに関連付ける Azure Stack HCI クラスターのリソースグループ。
`location`	Azure Stack HCI クラスターの場所。たとえば、などです `eastus`。
`imageName`	ローカル共有内のイメージから開始して作成された VM イメージの名前。注: Azure では、キーワード (keyword) Windows を含むすべての名前が拒否されます。
`imageSourcePath`	ストレージアカウント内のイメージの BLOB SAS URL へのパス。詳細については、ストレージアカウントでイメージの BLOB SAS URL を取得する方法に関する手順を参照してください。注: パス内のすべてのアンパサンドが二重引用符でエスケープされ、パス文字列全体が単一引用符で囲まれていることを確認してください。
`os-type`	ソースイメージに関連付けられているオペレーティングシステム。 Windows または Linux を使用できます。

出力例を次に示します。

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "myhci-rg"
PS C:\Users\azcli> $location = "eastus"
PS C:\Users\azcli> $osType = "Windows"
PS C:\Users\azcli> $imageName = "myhci-storacctimage"
PS C:\Users\azcli> $imageSourcePath = 'https://vmimagevhdsa1.blob.core.windows.net/vhdcontainer/Windows_InsiderPreview_ServerStandard_en-us_VHDX_25131.vhdx?sp=r"&"st=2022-08-05T18:41:41Z"&"se=2022-08-06T02:41:41Z"&"spr=https"&"sv=2021-06-08"&"sr=b"&"sig=X7A98cQm%2FmNRaHmTbs9b4OWVv%2F9Q%2FJkWDBHVPyAc8jo%3D'

Azure Storage アカウントのイメージから VM イメージを作成する

VM イメージをデプロイするカスタムの場所を選択します。カスタムの場所は、Azure Stack HCI クラスターのカスタムの場所に対応している必要があります。 Azure Stack HCI クラスターのカスタムの場所 ID を取得します。次のコマンドを実行します。
```
$customLocationID=(az customlocation show --resource-group $resource_group --name "<custom location name for HCI cluster>" --query id -o tsv)
```
指定したマーケットプレースイメージから始まる VM イメージを作成します。マーケットプレースイメージのオファー、発行元、SKU、バージョンを指定してください。
```
az stack-hci-vm image create --subscription $subscription --resource-group $resource_Group --custom-location $customLocationID --location $location --name $imageName --os-type $osType --image-path $imageSourcePath --storage-path-id $storagepathid
```
VM イメージのデプロイジョブが開始されます。

この例では、フラグを使用して --storage-path-id ストレージパスを指定し、ワークロードデータ (VM、VM イメージ、OS 以外のデータディスクを含む) が指定されたストレージパスに配置されるようにしました。

フラグが指定されていない場合、ワークロードデータは自動的に高可用性ストレージパスに配置されます。

イメージのデプロイが完了するまで数分かかります。イメージのダウンロードにかかる時間は、Azure Storage アカウント内のイメージのサイズと、ダウンロードに使用できるネットワーク帯域幅によって異なります。

出力例を次に示します。

PS > $customLocationID=(az customlocation show --resource-group $resource_group --name "myhci-cl" --query id -o tsv)
PS C:\Users\azcli> az stack-hci-vm image create --subscription $subscription --resource-group $resource_Group --custom-location $customLocationID --location $location --name $imageName --os-type $osType --image-path $imageSourcePath --storage-path-id $storagepathid
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.ExtendedLocation/customLocations/myhci-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-storacctimage",
  "location": "eastus",
  "name": "windos",
  "properties": {
    "identifier": null,
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": {
      "downloadStatus": {
        "downloadSizeInMB": 7876
      },
        "progressPercentage": 100,
      "provisioningStatus": {
        "operationId": "cdc9c9a8-03a1-4fb6-8738-7a8550c87fd1*31CE1EA001C4B3E38EE29B78ED1FD47CCCECF78B4CEA9E9A85C0BAEA5F6D80CA",
        "status": "Succeeded"
      }
    },
    "storagepathId": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/storagecontainers/myhci-storagepath",
    "version": null
  },
  "resourceGroup": "myhci-rg",
  "systemData": {
    "createdAt": "2023-11-03T20:17:10.971662+00:00",
    "createdBy": "guspinto@contoso.com",
    "createdByType": "User",
    "lastModifiedAt": "2023-11-03T21:08:01.190475+00:00",
    "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
    "lastModifiedByType": "Application"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/galleryimages"
}
PS C:\Users\azcli>

VM イメージを一覧表示する

管理するイメージを選択するには、VM イメージの一覧を表示する必要があります。

Azure CLI
Azure Portal

Azure CLI を使用して VM イメージを一覧表示するには、次の手順に従います。

PowerShell を管理者として実行します。

パラメーターを設定する。

$subscription = "<Subscription ID associated with your cluster>"
$resource_group = "<Resource group name for your cluster>"

クラスターに関連付けられているすべての VM イメージを一覧表示します。次のコマンドを実行します。
```
az stack-hci-vm image list --subscription $subscription --resource-group $resource_group
```
使用するコマンドに応じて、Azure Stack HCI クラスターに関連付けられているイメージの対応するセットが一覧表示されます。
- サブスクリプションのみを指定した場合、コマンドはサブスクリプション内のすべてのイメージを一覧表示します。
- サブスクリプションとリソースグループの両方を指定した場合、コマンドはリソースグループ内のすべてのイメージを一覧表示します。
これらのイメージには次のものが含まれます。
- Marketplace イメージからの VM イメージ。
- Azure Storage アカウントに存在するカスタムイメージ、またはクラスター上のローカル共有、またはクラスターに接続されているクライアント内にあるカスタムイメージ。

出力例を次に示します。

PS C:\Users\azcli> az stack-hci-vm image list --subscription "<Subscription ID>" --resource-group "myhci-rg"
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
[
  {
    "extendedLocation": {
      "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
      "type": "CustomLocation"
    },
    "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/microsoft.azurestackhci/marketplacegalleryimages/w
inServer2022Az-01",
    "location": "eastus",
    "name": "winServer2022Az-01",
    "properties": {
      "hyperVGeneration": "V2",
      "identifier": {
        "offer": "windowsserver",
        "publisher": "microsoftwindowsserver",
        "sku": "2022-datacenter-azure-edition-core"
      },
      "imagePath": null,
      "osType": "Windows",
      "provisioningState": "Succeeded",
      "status": {
        "downloadStatus": {
          "downloadSizeInMB": 6710
        },
        "progressPercentage": 100,
        "provisioningStatus": {
          "operationId": "19742d69-4a00-4086-8f17-4dc1f7ee6681*E1E9889F0D1840B93150BD74D428EAE483CB67B0904F9A198C161AD471F670ED",
          "status": "Succeeded"
        }
      },
      "storagepathId": null,
      "version": {
        "name": "20348.2031.231006",
        "properties": {
          "storageProfile": {
            "osDiskImage": {
              "sizeInMB": 130050
            }
          }
        }
      }
    },
    "resourceGroup": "myhci-rg",
    "systemData": {
      "createdAt": "2023-10-30T21:44:53.020512+00:00",
      "createdBy": "guspinto@contoso.com",
      "createdByType": "User",
      "lastModifiedAt": "2023-10-30T22:08:25.495995+00:00",
      "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
      "lastModifiedByType": "Application"
    },
    "tags": {},
    "type": "microsoft.azurestackhci/marketplacegalleryimages"
  }
]
PS C:\Users\azcli>

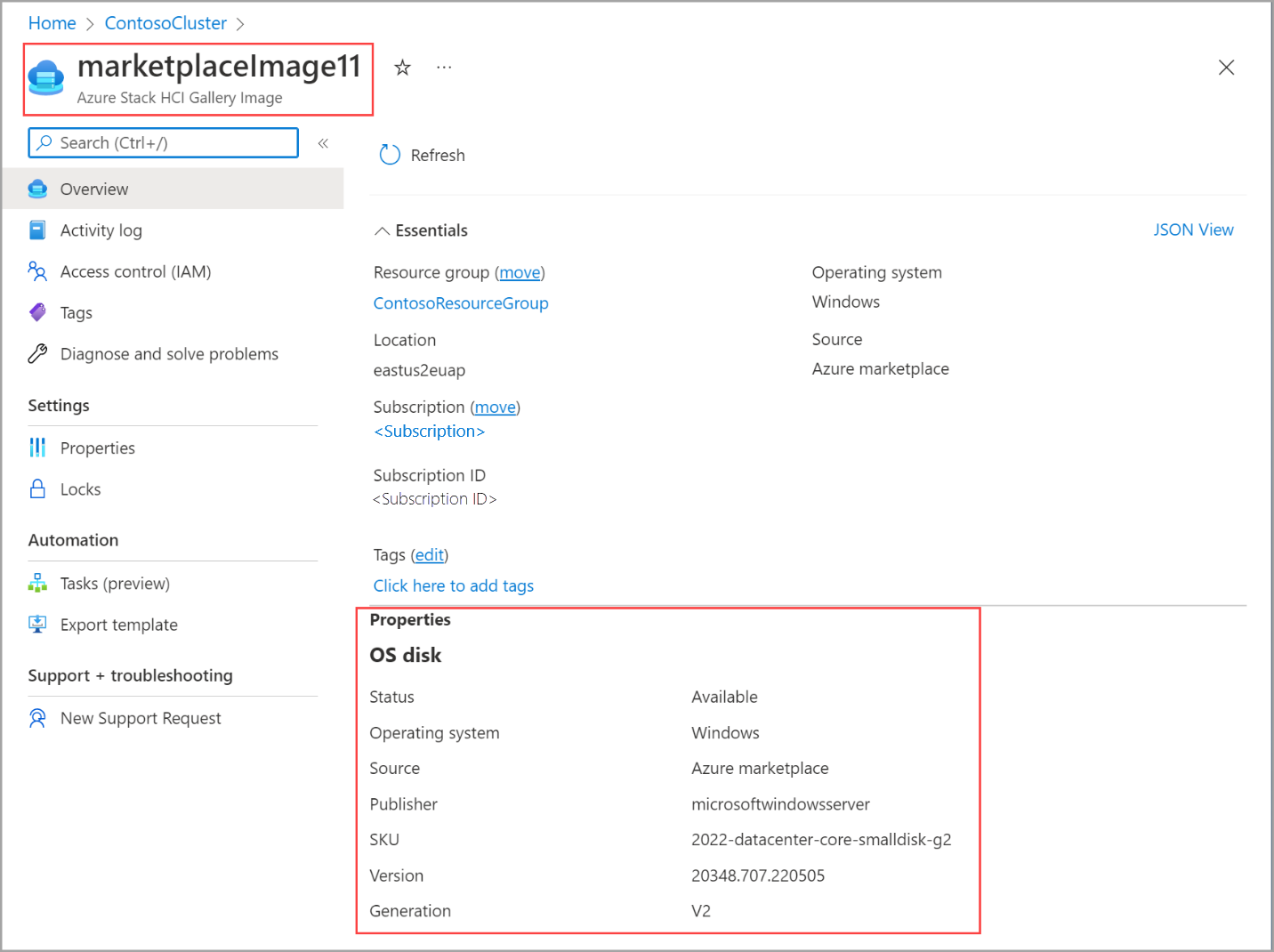

VM イメージのプロパティを表示する

イメージを使用して VM を作成する前に、VM イメージのプロパティを表示する必要がある場合があります。イメージのプロパティを表示するには、次の手順に従います。

Azure CLI
Azure Portal

Azure CLI を使用してイメージのプロパティを表示するには、次の手順に従います。

PowerShell を管理者として実行します。

次のパラメーターを設定します。

$subscription = "<Subscription ID>"
$resource_group = "<Cluster resource group>"
$mktplaceImage = "<Marketplace image name>"

画像のプロパティは、2 つの異なる方法で表示できます。ID を指定するか、名前とリソースグループを指定します。 Marketplace イメージ ID を指定するときは、次の手順を実行します。

次のパラメーターを設定します。

$mktplaceImageID = "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage"

次のコマンドを実行して、プロパティを表示します。

az stack-hci-vm image show --ids $mktplaceImageID

このコマンドの出力例を次に示します。

PS C:\Users\azcli> az stack-hci-vm image show --ids $mktplaceImageID
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage",
  "location": "eastus",
  "name": "myhci-marketplaceimage",
  "properties": {
    "containerName": null,
    "hyperVGeneration": null,
    "identifier": null,
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": null,
    "version": null
  },
  "resourceGroup": "myhci-rg",
  "systemData": {
    "createdAt": "2022-08-05T20:52:38.579764+00:00",
    "createdBy": "guspinto@microsoft.com",
    "createdByType": "User",
    "lastModifiedAt": "2022-08-05T20:52:38.579764+00:00",
    "lastModifiedBy": "guspinto@microsoft.com",
    "lastModifiedByType": "User"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/galleryimages"
}
PS C:\Users\azcli>

VM イメージの削除

何らかの理由でダウンロードが失敗した場合、またはイメージが不要になった場合は、VM イメージを削除できます。 VM イメージを削除するには、次の手順に従います。

Azure CLI
Azure Portal

PowerShell を管理者として実行します。

次のパラメーターを設定します。

$subscription = "<Subscription ID>"
$resource_group = "<Cluster resource group>"
$galleryImageName = "<Gallery image name>"

既存の VM イメージを削除します。次のコマンドを実行します。

az stack-hci-vm image delete --subscription $subscription --resource-group $resource_group --name $mktplaceImage --yes

イメージは、次の 2 つの方法で削除できます。

名前とリソースグループを指定します。
ID を指定します。

イメージを削除したら、イメージが削除されたことをチェックできます。名前とリソースグループを指定してイメージが削除されたときの出力例を次に示します。

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "myhci-rg"
PS C:\Users\azcli> $mktplaceImage = "myhci-marketplaceimage"
PS C:\Users\azcli> az stack-hci-vm image delete --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
Are you sure you want to perform this operation? (y/n): y
PS C:\Users\azcli> az stack-hci-vm image show --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
ResourceNotFound: The Resource 'Microsoft.AzureStackHCI/marketplacegalleryimages/myhci-marketplaceimage' under resource group 'myhci-rg' was not found. For more details please go to https://aka.ms/ARMResourceNotFoundFix
PS C:\Users\azcli>

次の手順

論理ネットワークの作成
