ラック対応クラスターのデプロイの準備

この記事では、Azure ローカルラック対応クラスターをデプロイするための準備手順について説明します。これには、ネットワーク設計の推奨事項、マシン構成ガイドライン、デプロイのベストプラクティスが含まれます。

サポートされているネットワーク構成を確認する

詳細な設計とサポートされているネットワーク構成については、 Azure ローカルラック対応クラスターのネットワーク設計要件を確認してください。
- 高い回復性を確保するために、各ラックまたは部屋に 2 つの Top-of-Rack (ToR) スイッチを展開することを強くお勧めします。
- コスト効率が優先されるエッジ実装では、十分な帯域幅が使用可能であれば、部屋またはラックごとに 1 つの ToR スイッチで十分な場合があります。両方のストレージネットワークは同じデバイス上に存在し、個別の VLAN を介して分離されます。
ネットワークスイッチがリンク層探索プロトコル (LLDP) をサポートしていること、および Azure ローカルマシンに接続されているすべてのスイッチポートで LLDP が有効になっていることを確認します。これは、ラック対応クラスター展開のネットワークトポロジと接続を検証する LLDP ネットワークバリデーターテストに不可欠です。

ラック対応クラスターで使用する予定の Azure ローカルマシンを必ず登録してください。 Azure Arc への Azure ローカルマシンの登録に関するページで詳しく説明されている手順に従います。
Azure ローカルマシンがリソースグループに登録済みとして表示されることを確認します。

クライアントサーバーテストモデルを使用してラック対ラック (会議室間) ネットワーク待機時間を検証するには、 psping ツールを使用します。

正確で完全なテストを行うには、フルメッシュテストを実行することをお勧めします。これは、すべてのホストが他のすべてのホストとの接続を双方向にテストすることを意味します。

各ホストは、他のホストに対してテストするとき、サーバーとクライアントの両方として動作します。

ラック間待機時間をテストするには、次の手順に従います。

テストに参加する各ホストでpspingをダウンロードして展開します。
ファイアウォール経由の TCP トラフィックを許可します。このテストでは TCP を使用するため、サーバーでポートが開かれていることを確認 します。次のコマンドを実行します。
```
New-NetFirewallRule -DisplayName "\<RULENAME\>" -Direction Inbound
-Protocol TCP -LocalPort \<PORT\> -Action Allow -Enabled True
-ErrorAction Stop
```
1 つのホストで psping サーバーを起動します。次のコマンドを実行します。
```
.\psping.exe -s \<SERVER_IP\>:\<PORT\>
```
別のホストで psping クライアントを実行します。次のコマンドを実行します。
```
.\psping.exe -l 1m -n 5000 -h 5 \<SERVER_IP\>:\<PORT\>
```
出力分析の確認: テストが完了した後、 psping は、待機時間の値の概要とヒストグラムを提供します。この分析は、パフォーマンスをより効果的に評価するのに役立ちます。
- 平均待機時間: ネットワークの全体的な遅延を把握するには、この主要なメトリックを使用します。
- ヒストグラム: すべてのテストパケットで待機時間の一貫性を明確に把握するには、このメトリックを使用します。

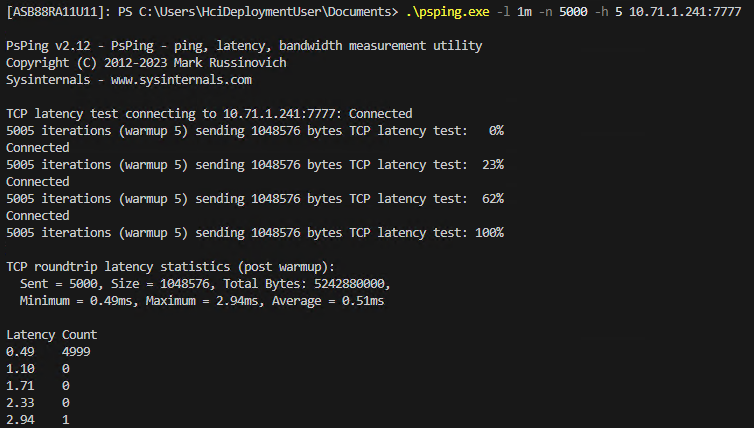

この例では、平均待機時間は 0.51 ミリ秒で、1 ミリ秒未満です。

フルメッシュテストを完了するには、すべてのホストが他のすべてのホストでテストされるまで、異なるサーバーとクライアントの組み合わせで手順 3 と 4 を繰り返します。

注

TCP 待機時間は現在のネットワーク条件の影響を受けるので、テストを実行するタイミングによって結果が異なる場合があります。信頼できる平均を取得するには、テストを 複数回 実行することを強くお勧めします。

LLDP ネットワークバリデーターテストを使用して、ラック対応クラスター展開のネットワークトポロジと接続を検証します。このテストは、ラック対応クラスターのデプロイを成功させるために、ネットワーク構成が要件を満たしていることを確認するのに役立ちます。

次の手順に従って、ラック対応クラスターのデプロイに進みます。

この機能は、Azure Local 2510 以降で使用できます。
