適用対象: Azure Local 2311.2 以降

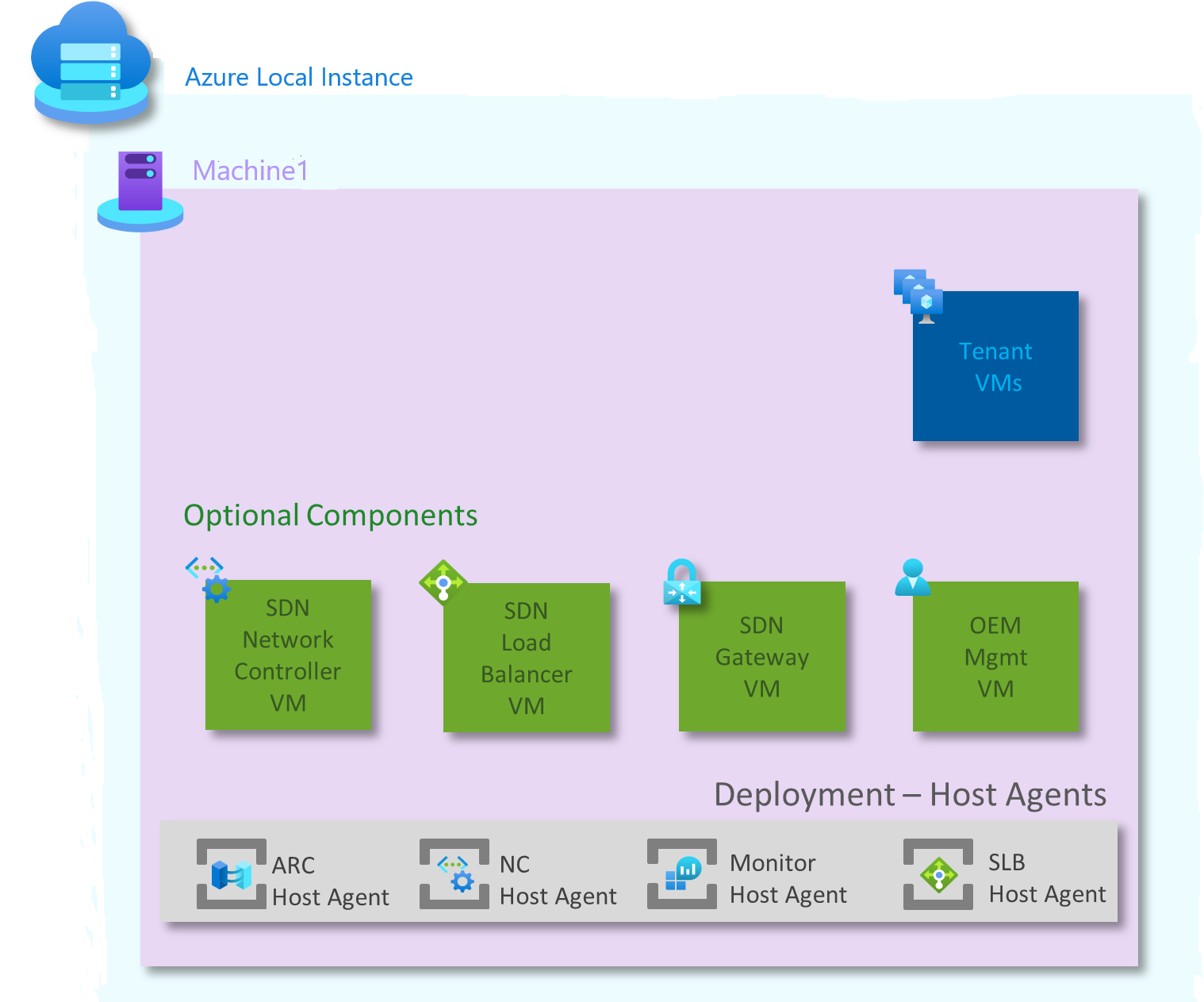

この記事では、次の図に示すように、単一サーバー参照パターン用に展開されるネットワーク コンポーネントについて説明します。
オプションのコンポーネント
次のコンポーネントは省略可能です。 ソフトウェア定義ネットワーク (SDN) の詳細については、「 ソフトウェア定義ネットワーク インフラストラクチャの計画を参照してください。
SDN ネットワーク コントローラー VM
必要に応じて、ネットワーク コントローラー VM がデプロイされます。 ネットワーク コントローラー VM がデプロイされていない場合、既定のネットワーク アクセス ポリシーは使用できません。 次のいずれかの要件がある場合は、ネットワーク コントローラー VM が必要です。
仮想ネットワークを作成して管理するか、VM を仮想ネットワーク サブネットに接続します。
仮想ネットワークまたは従来の VLAN ベースのネットワークに接続されている VM のマイクロセグメント化を構成および管理します。
仮想ネットワークに仮想アプライアンスをアタッチする。
仮想ネットワークまたは従来の VLAN ベースのネットワークにアタッチされた VM を対象に QoS (サービスの品質) ポリシーを構成する。
SDN ソフトウェア ロード バランサー VM
SDN ソフトウェア ロード バランサー (SLB) VM は、複数の VM 間でネットワーク トラフィックを均等に分散するために使用されます。 複数のサーバーで同じワークロードをホストできるようになり、高可用性とスケーラビリティを実現できます。 また、VM への受信アクセス用の受信ネットワーク アドレス変換 (NAT) サービスと、送信接続用の送信 NAT サービスを提供するためにも使用されます。
SDN ゲートウェイ VM
SDN ゲートウェイ VM は、仮想ネットワークと別のネットワーク (ローカルまたはリモート) の間でネットワーク トラフィックをルーティングするために使用されます。 SDN ゲートウェイを使用すると、次のことができます。
SDN 仮想ネットワークとインターネット経由の外部ネットワークの間にセキュリティで保護されたサイト間 IPsec 接続を作成します。
SDN 仮想ネットワークと外部ネットワークの間で Generic Routing Encapsulation (GRE) 接続を作成する。 サイト間接続と GRE 接続の違いは、後者は暗号化された接続ではないという点です。 GRE 接続の詳細については、「Windows Server での GRE トンネリング」を参照してください。
SDN 仮想ネットワークと外部ネットワークの間にレイヤー 3 (L3) 接続を作成します。 この場合、SDN ゲートウェイは、仮想ネットワークと外部ネットワークの間のルーターとして機能するだけです。
ホストエージェント
次のコンポーネントは、ホスト サーバー上でサービスまたはエージェントとして実行されます。
Arc ホスト エージェント: 企業ネットワークまたはその他のクラウド プロバイダーで、Azure の外部でホストされている Windows および Linux コンピューターを管理できます。
ネットワーク コントローラー ホスト エージェント: ネットワーク コントローラーがデータ プレーンの目標状態を管理し、データ プレーンの構成が変更されるとイベントの通知を受信できるようにします。
ホスト エージェントの監視: ジュネーブ (Azure Storage) にアップロードする可観測性 (テレメトリと診断) パイプライン データを出力するために使用される Orchestrator マネージド エージェント。
ソフトウェア ロード バランサー ホスト エージェント: ネットワーク コントローラーからのポリシーの更新をリッスンします。 さらに、このエージェントは、ローカル コンピューターで構成されている SDN 対応 Hyper-V 仮想スイッチにエージェントルールをプログラムします。
VM で実行されているコンポーネント
次の表に、単一サーバー ネットワーク パターンの仮想マシン (VM) で実行されているさまざまなコンポーネントを示します。
| コンポーネント | [Number of VMs]\(VM の数\) | OS ディスク サイズ | データ ディスク サイズ | vCPU 数 | メモリ |
|---|---|---|---|---|---|
| ネットワーク コントローラー | 1 | 100 GB | 30 GB | 4 | 4 GB |
| SDN ソフトウェア ロード バランサー | 1 | 60 GB | 30 GB | 16 | 8 GB |
| SDN ゲートウェイ | 1 | 60 GB | 30 GB | 8 | 8 GB |
| OEM 管理 | OEM が定義されている | OEM が定義されている | OEM が定義されている | OEM が定義されている | OEM が定義されている |
| 合計 | 3 + OEM | 270 GB + OEM | 90 GB + OEM | 32 + OEM | 28 GB + OEM |
