Azure Local の 3 ノードストレージスイッチレス、デュアル TOR 、デュアルリンクデプロイネットワークの参照パターンを確認する

2025-07-07

適用対象: Azure Local 2311.2 以降

この記事では、Azure Local ソリューションのデプロイに使用できる、2 つの TOR L3 スイッチと 2 つのフルメッシュリンクネットワーク参照パターンを備えた 3 ノードストレージスイッチレスについて説明します。

注

この記事で説明されている 3 ノードスイッチレスネットワーク参照パターンは、Microsoft によってテストおよび検証されています。 2 ノードのスイッチレスネットワークパターンの詳細については、 Azure ローカルネットワークのデプロイパターンに関するページを参照してください。

シナリオ

このネットワークパターンのシナリオには、研究所、工場、ブランチオフィス、データセンターなどが含まれます。

すべてのネットワークコンポーネントにわたるフォールトトレランスを備えたコスト効率の高いソリューションを探している場合は、このパターンの実装を検討してください。 SDN L3 サービスは、このパターンで完全にサポートされています。 TOR スイッチが L3 サービスをサポートしている場合は、ボーダープロトコルゲートウェイ (BGP) などのルート指定サービスを TOR スイッチ上で直接設定できます。マイクロセグメンテーションや QoS などのネットワークセキュリティ機能は仮想ネットワークアダプターレイヤーに実装されるため、ファイアウォールデバイスの追加構成は必要ありません。

注

スケールアウト操作は、スイッチレスストレージを使用する Azure ローカルデプロイではサポートされていないことに注意してください。追加のノードを追加するには、記憶域の物理接続とストレージネットワークを再構成する必要がある場合に、クラスターを再デプロイします。

物理接続コンポーネント

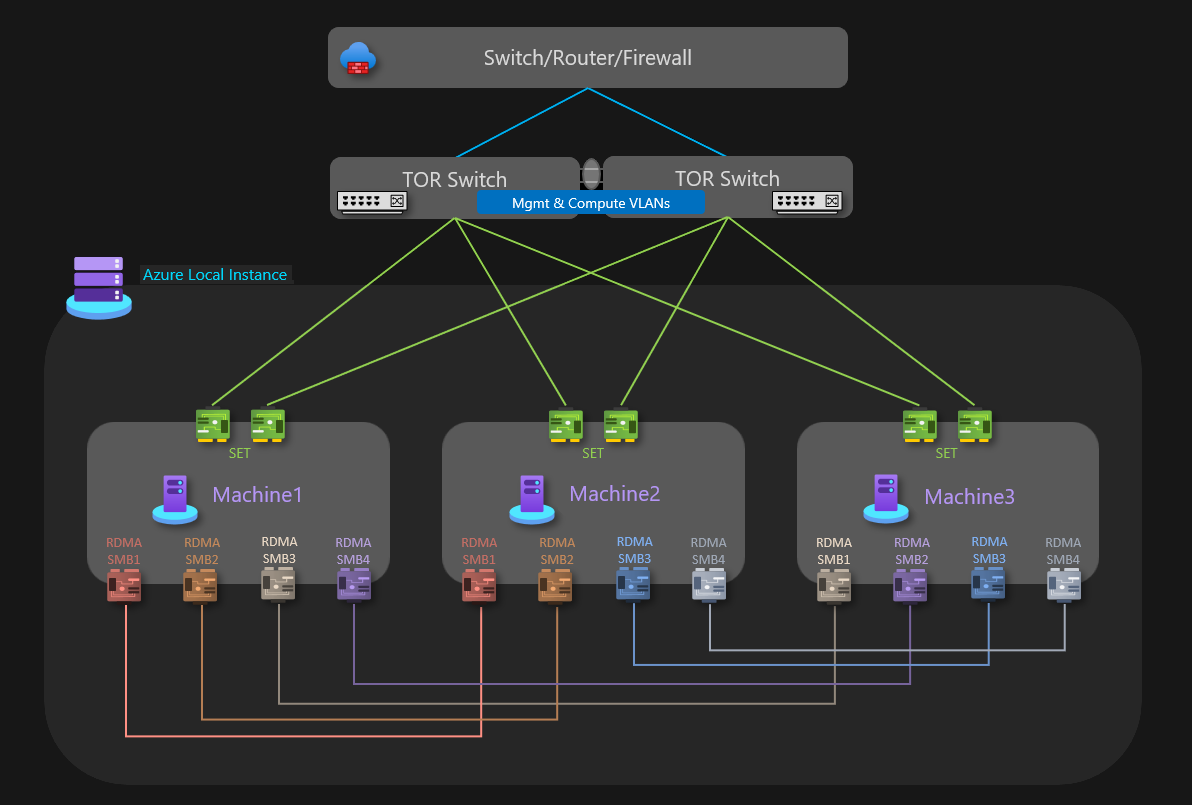

上の図に示すように、このパターンには次の物理ネットワークコンポーネントがあります。

Northbound 通信と Southbound 通信の場合、Azure Local インスタンスには、マルチシャーシリンクアグリゲーショングループ (MLAG) 構成に 2 つの TOR スイッチが必要です。
管理とコンピューティングトラフィックを処理するために SET 仮想スイッチを使用する 2 つのネットワークカード。TOR スイッチに接続されています。各 NIC は異なる TOR に接続されています。
ストレージの East-West トラフィック用のフルメッシュデュアルリンク構成の各ノードに配置された 4 つの RDMA NIC。システムの各ノードには、システムの他のノードへの 2 つのパスを持つ冗長接続があります。

ネットワーク	管理とコンピューティング	ストレージ
リンク速度	1 GBps 以上。 10 GBps 推奨	10 GBps 以上
インターフェイスの型	RJ45、SFP+ または SFP28	SFP+ または SFP28
ポートと集約	2 つのチーミングされたポート	4 つのスタンドアロンポート

論理ネットワーク

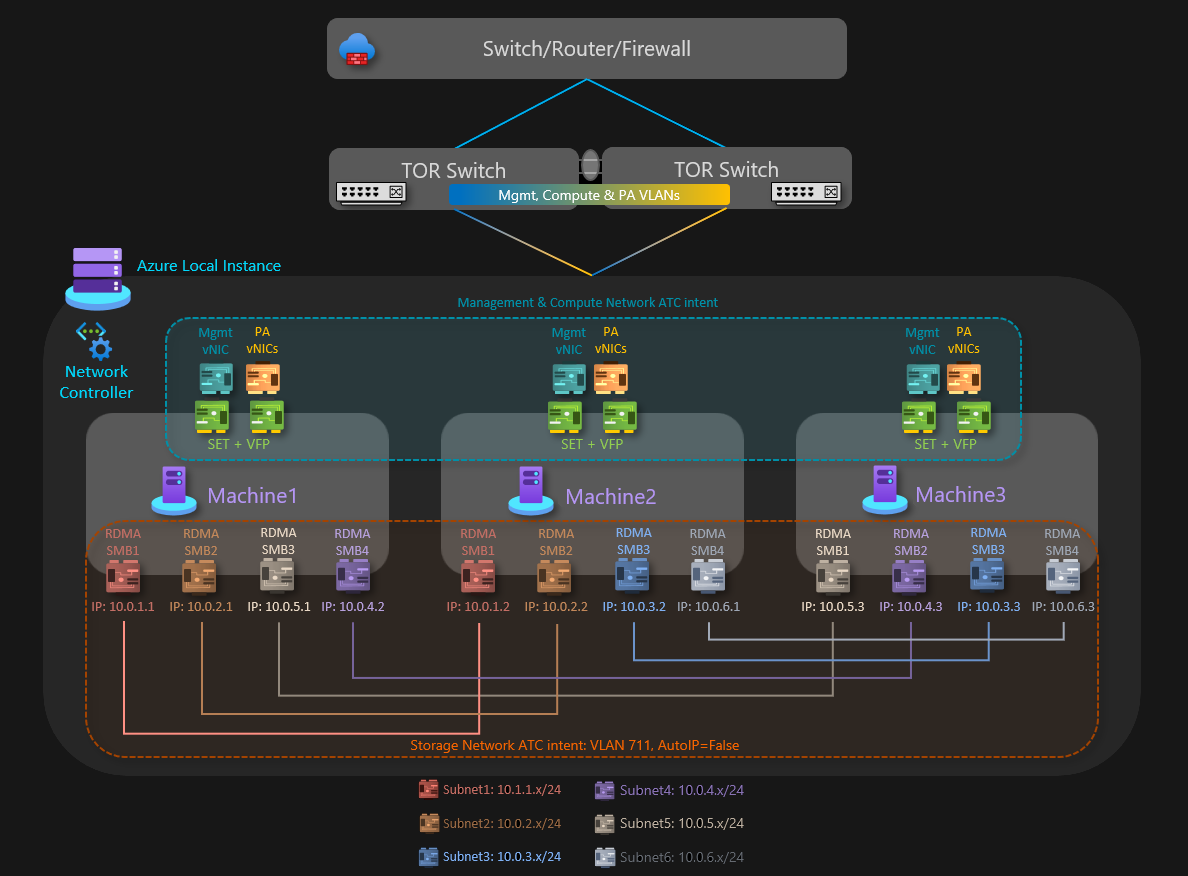

下の図に示すように、このパターンには次の論理ネットワークコンポーネントがあります。

SMBトラフィック用のノード相互接続ネットワーク VLAN (ストレージおよびライブマイグレーション)

ストレージインテントに基づくトラフィックは、RDMA トラフィックをサポートする 6 つの個別のサブネットで構成されます。各インターフェイスは、個別のノード相互接続ネットワーク専用です。このトラフィックは、3 つのノード間を移動することのみを目的としています。これらのサブネット上のストレージトラフィックは、他のリソースに接続せずに分離されます。

ノード間のストレージアダプターの各ペアは、異なる IP サブネットで動作します。スイッチレス構成を有効にするために、接続された各ノードではそのネイバーの同じ一致サブネットがサポートされます。

スイッチレス構成で 3 つのノードをデプロイする場合、Network ATC には次の要件があります。

ストレージ接続に使用されるすべての IP サブネットに対して 1 つの VLAN のみをサポートします。
パラメーター StorageAutoIP false に設定し、パラメーター Switchless true に設定します。 Azure から Azure ローカルインスタンスをデプロイするために使用する ARM テンプレートで IP を指定します。
Azure Local クラウドデプロイの場合:
- スケールアウトストレージスイッチレスシステムはサポートされていません。
- この 3 ノードシナリオは、ARM テンプレートを使用してのみデプロイできます。

詳細については、「 Azure Resource Manager デプロイテンプレートを使用したデプロイ」を参照してください。

管理 VLAN

すべての物理コンピューティングホストは、管理論理ネットワークにアクセスする必要があります。 IP アドレスの計画のためには、各ホストに、管理論理ネットワークから少なくとも 1 つの IP アドレスが割り当てられている必要があります。

DHCP サーバーでは管理ネットワークの IP アドレスを自動的に割り当てることができます。または、静的 IP アドレスを手動で割り当てることもできます。 DHCP が優先される IP 割り当て方法である場合は、有効期限のない DHCP 予約をお勧めします。

詳細については、クラウドのデプロイに関する DHCP ネットワークに関する考慮事項を参照してください。

管理ネットワークでは、トラフィックに対して 2 つの異なる VLAN 構成 (ネイティブとタグ付き) がサポートされています。

管理ネットワークのネイティブ VLAN では、VLAN ID を指定する必要はありません。
管理ネットワーク用のタグ付き VLAN では、Azure Arc にノードを登録する前に、物理ネットワークアダプターまたは管理仮想ネットワークアダプターで VLAN ID を構成する必要があります。
管理アダプターで VLAN ID を受け入れるには、物理スイッチポートを正しく構成する必要があります。
インテントに管理およびコンピューティングトラフィックの種類が含まれている場合、管理およびコンピューティングワークロードに必要なすべての VLAN を受け入れるように、物理スイッチポートをトランクモードで構成する必要があります。

管理ネットワークは、リモートデスクトップ、Windows Admin Center、Active Directory などのシステムの管理のために管理者が使用するトラフィックをサポートします。

詳細については、管理 VLAN ネットワークに関する考慮事項を参照してください。

コンピューティング VLAN

一部のシナリオでは、SDN 仮想ネットワークと VXLAN カプセル化を使用する必要はありません。代わりに、従来の VLAN を使用してテナントのワークロードを分離できます。これらの VLAN は、トランクモードで TOR スイッチポートに設定する必要があります。新しい仮想マシンをこれらの VLAN に接続すると、対応する VLAN タグが仮想ネットワークアダプタに定義されます

HNV プロバイダーアドレス (PA) ネットワーク

Hyper-V ネットワーク仮想化プロバイダーアドレス (HNV PA) ネットワークは、East-West (external-internal) テナントトラフィック、North-South (external-internal) テナントトラフィックの基盤となる物理ネットワークとして機能し、物理ネットワークと BGP ピアリング情報を交換します。このネットワークが必要になるのは、分離とネットワークのマルチテナントの追加レイヤーのために VXLAN カプセル化を使用して仮想ネットワークを展開する必要がある場合のみです。

詳細については、「ソフトウェア定義ネットワークインフラストラクチャの計画」を参照してください。

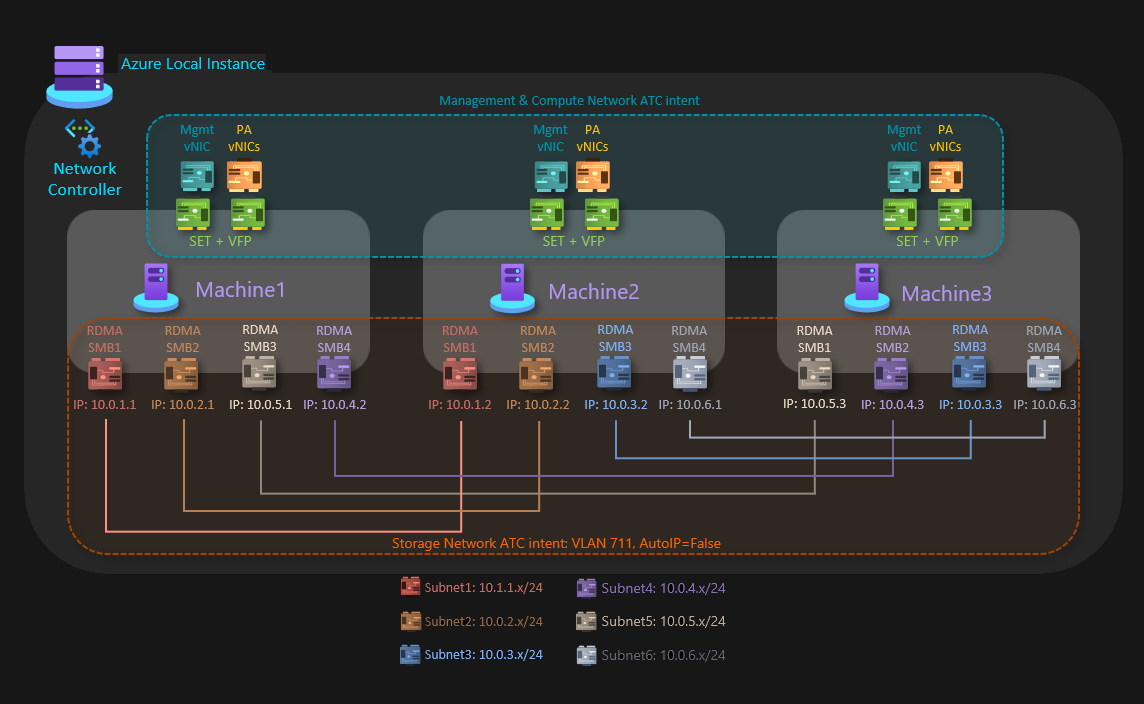

Network ATC インテント

3 ノードストレージスイッチレスパターンの場合、2 つの Network ATC インテントが作成されます。最初のインテントは管理およびコンピューティングネットワークトラフィック用で、2 つ目のインテントはストレージトラフィック用です。

管理インテントとコンピューティングインテント

インテントの種類: 管理とコンピューティング
インテントモード: クラスターモード
チーミング: はい。 pNIC01 と pNIC02 チーム・
既定の管理 VLAN: 管理アダプター用に構成された VLAN は変更されません。
PA とコンピューティングの VLAN および vNIC: ネットワーク ATC は、PA の vNIC と VLAN、またはコンピューティング VM の vNIC と VLAN に対して透過的です。

ストレージインテント

インテントの種類: ストレージ
インテントモード: クラスターモード
チーミング: いいえ。 RDMA NIC は、SMB マルチチャネルを使用して、回復性と帯域幅の集約を行います。
既定の VLAN: すべてのサブネットに対応する 1 つの VLAN。
ストレージ自動 IP: False。このパターンには、手動の IP 構成または ARM テンプレートの IP 定義が必要です。
6 つのサブネットが必要 (ユーザー定義):
- ストレージネットワーク 1: 10.0.1.0/24 – Node1 -> Node2
- ストレージネットワーク 2: 10.0.2.0/24 – Node1 -> Node2
- ストレージネットワーク 3: 10.0.3.0/24 – Node2 -> Node3
- ストレージネットワーク 4: 10.0.4.0/24 – Node1 -> Node3
- ストレージネットワーク 5: 10.0.5.0/24 – Node1 -> Node3
- ストレージネットワーク 6: 10.0.6.0/24 – Node2 -> Node3

詳細については、「ネットワーク ATC を使用したホストネットワークの展開」を参照してください。

ARM テンプレートのストレージインテントネットワークの構成例

ARM テンプレートは、 3 ノードストレージスイッチレス、デュアル TOR、デュアルリンクに使用できます。

"storageNetworkList": {
        "value": [
            {
                "name": "StorageNetwork1",
                "networkAdapterName": "SMB1",
                "vlanId": "711",
                "storageAdapterIPInfo": [
                    {
                        "physicalNode": "Node1",
                        "ipv4Address": "10.0.1.1",
                        "subnetMask": "255.255.255.0"
                    },
                    {
                        "physicalNode": "Node2",
                        "ipv4Address": "10.0.1.2",
                        "subnetMask": "255.255.255.0"
                    },
                    {
                        "physicalNode": "Node3",
                        "ipv4Address": "10.0.5.3",
                        "subnetMask": "255.255.255.0"
                  }
                ]
            },
            {
                "name": "StorageNetwork2",
                "networkAdapterName": "SMB2",
                "vlanId": "711",
                "storageAdapterIPInfo": [
                    {
                        "physicalNode": "Node1",
                        "ipv4Address": "10.0.2.1",
                        "subnetMask": "255.255.255.0"
                    },
                    {
                        "physicalNode": "Node2",
                        "ipv4Address": "10.0.2.2",
                        "subnetMask": "255.255.255.0"
                    },
                    {
                        "physicalNode": "Node3",
                        "ipv4Address": "10.0.4.3",
                        "subnetMask": "255.255.255.0"
                  }
                ]
            },
            {
              "name": "StorageNetwork3",
              "networkAdapterName": "SMB3",
              "vlanId": "711",
              "storageAdapterIPInfo": [
                  {
                      "physicalNode": "Node1",
                      "ipv4Address": "10.0.5.1",
                      "subnetMask": "255.255.255.0"
                  },
                  {
                      "physicalNode": "Node2",
                      "ipv4Address": "10.0.3.2",
                      "subnetMask": "255.255.255.0"
                  },
                  {
                      "physicalNode": "Node3",
                      "ipv4Address": "10.0.3.3",
                      "subnetMask": "255.255.255.0"
                }
              ]
          },
          {
            "name": "StorageNetwork4",
            "networkAdapterName": "SMB4",
            "vlanId": "711",
            "storageAdapterIPInfo": [
                {
                    "physicalNode": "Node1",
                    "ipv4Address": "10.0.4.2",
                    "subnetMask": "255.255.255.0"
                },
                {
                    "physicalNode": "Node2",
                    "ipv4Address": "10.0.6.1",
                    "subnetMask": "255.255.255.0"
                },
                {
                    "physicalNode": "Node3",
                    "ipv4Address": "10.0.6.3",
                    "subnetMask": "255.255.255.0"
              }
            ]
        }
        ]
      },
