チュートリアル: NSX Tier-1 ゲートウェイを作成する
Azure VMware Solution のデプロイが完了すると、NSX Manager から追加の Tier-1 ゲートウェイを作成できるようになります。 構成が完了すると、追加の Tier-1 ゲートウェイが NSX Manager に表示されます。 NSX には、アクティブ/アクティブ モードの NSX Tier-0 ゲートウェイと、アクティブ/スタンバイ モードの既定の NSX Tier-1 ゲートウェイが、既定で事前プロビジョニングされています。
このチュートリアルでは、次の作業を行う方法について説明します。
- NSX Manager で追加の NSX Tier-1 ゲートウェイを作成する
- Tier-1 ゲートウェイ上の高可用性 (HA) モードを構成する
前提条件
NSX Manager インターフェイスにアクセスできる Azure VMware Solution プライベート クラウド。 詳細については、ネットワークの構成に関するチュートリアルを参照してください。
NSX Manager を使用して Tier-1 ゲートウェイを作成する
Tier-1 ゲートウェイは通常、Northbound 方向の Tier-0 ゲートウェイと Southbound 方向のセグメントに追加されます。
CloudAdmin アカウントを使用して、NSX Manager にサインインします。

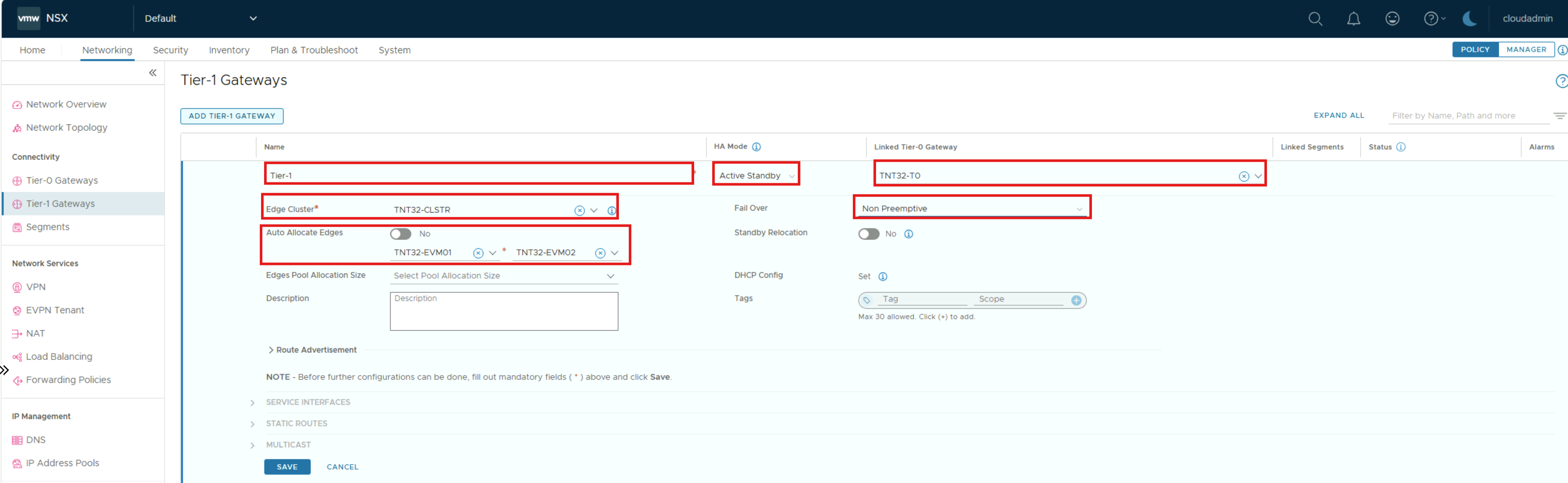

NSX Manager で、[ネットワーク]>[Tier-1 ゲートウェイ] を選択します。
[Tier-1 ゲートウェイの追加] を選択します。
ゲートウェイの名前を入力します。
Tier-1 ゲートウェイの [HA モード] を選択します。 以下に示す [アクティブ/スタンバイ]、[アクティブ/アクティブ]、[分散のみ] のいずれかを選択します。
HA モード 説明 アクティブ スタンバイ 1 つのアクティブなインスタンスと 1 つのスタンバイ インスタンス。 アクティブで障害が起きるとスタンバイがそれに取って代わります。 アクティブ アクティブ どちらのインスタンスもアクティブであり、トラフィックを同時に処理できます。 分散のみ 中央インスタンスは存在せず、ルーティングはすべてのトランスポート ノードに分散されます。 この Tier-1 ゲートウェイに接続する Tier-0 ゲートウェイを選択して、多層トポロジを作成します。
この Tier-1 ゲートウェイで NAT、ロード バランサー、ファイアウォールなどのステートフル サービスをホストしたい場合は、NSX Edge クラスターを選択します。
NSX Edge クラスターを選択すると、トグルによって NSX Edge ノードを選択できるようになります。
NSX Edge クラスターを選択した場合は、フェールオーバー モードを選択するか、既定値をそのまま使用します。
回答内容 説明 プリエンプティブ 優先的な NSX Edge ノードが障害の発生後に復旧した場合、そのノードはピアに取って代わり、アクティブ モードになります。 ピアは、スタンバイ状態に変化します。 非プリエンプティブ 優先的な NSX Edge ノードが障害の発生後に復旧した場合、そのノードはピアがアクティブ ノードであるかを確認します。 それがアクティブな場合、優先ノードはピアに取って代わることはなく、スタンバイ ノードとなります。 既定のオプションです。
- [保存] を選択します。
次のステップ
このチュートリアルでは、Azure VMware Solution プライベート クラウドで使用する追加の Tier-1 ゲートウェイを作成しました。
