Azure Stack Edge Pro GPU デバイスで Azure Monitor を有効にする

  • [アーティクル]

適用対象: はい (Pro GPU SKU の場合)Azure Stack Edge Pro - GPUはい (Pro 2 SKU の場合)Azure Stack Edge Pro 2はい (Pro R SKU の場合)Azure Stack Edge Pro Rはい (Mini R SKU の場合)Azure Stack Edge Mini R

Azure Stack Edge Pro GPU デバイス上のコンテナーの監視は、複数のコンピューティング アプリケーションを実行している場合に特に重要です。 Azure Monitor を使用すると、デバイスで実行されている Kubernetes クラスターからコンテナー ログとメモリおよびプロセッサ メトリックを収集できます。

この記事では、デバイスで Azure Monitor を有効にし、Log Analytics ワークスペースでコンテナー ログを収集するために必要な手順について説明します。 現在、Azure Stack Edge Pro GPU デバイスでは、Azure Monitor メトリック ストアはサポートされていません。

注意

デバイスの Kubernetes クラスターで Azure Arc が有効になっている場合は、「Azure Arc 対応 Kubernetes クラスター用の Azure Monitor Container Insights」の手順に従ってコンテナーの監視を設定します。

前提条件

開始する前に、次の条件を満たしている必要があります。

Log Analytics ワークスペースの作成

Log Analytics ワークスペースを作成するには、次の手順を実行します。 Log Analytics ワークスペースは、ログ データが収集されて格納される論理ストレージ ユニットです。

  1. Azure portal で [+ リソースの作成] を選択し、Log Analytics ワークスペースを検索してから [作成] を選択します。

  2. [Log Analytics ワークスペースの作成] で、次の設定を構成します。 残りの部分は既定値のままにします。

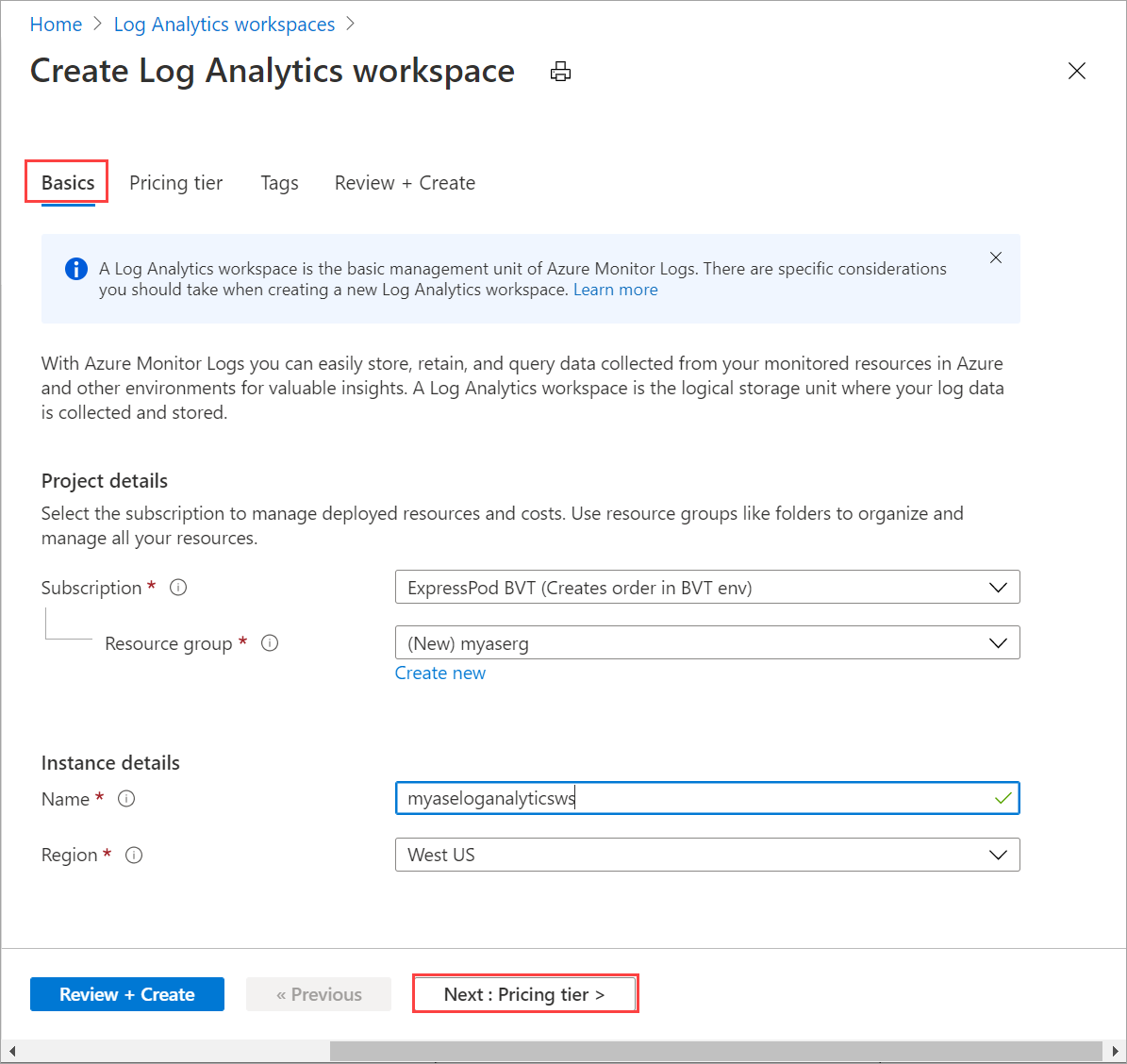

    1. [基本] タブで、ワークスペースのサブスクリプション、リソース グループ、名前、およびリージョンを指定します。

      Log Analytics ワークスペースの [基本] タブ

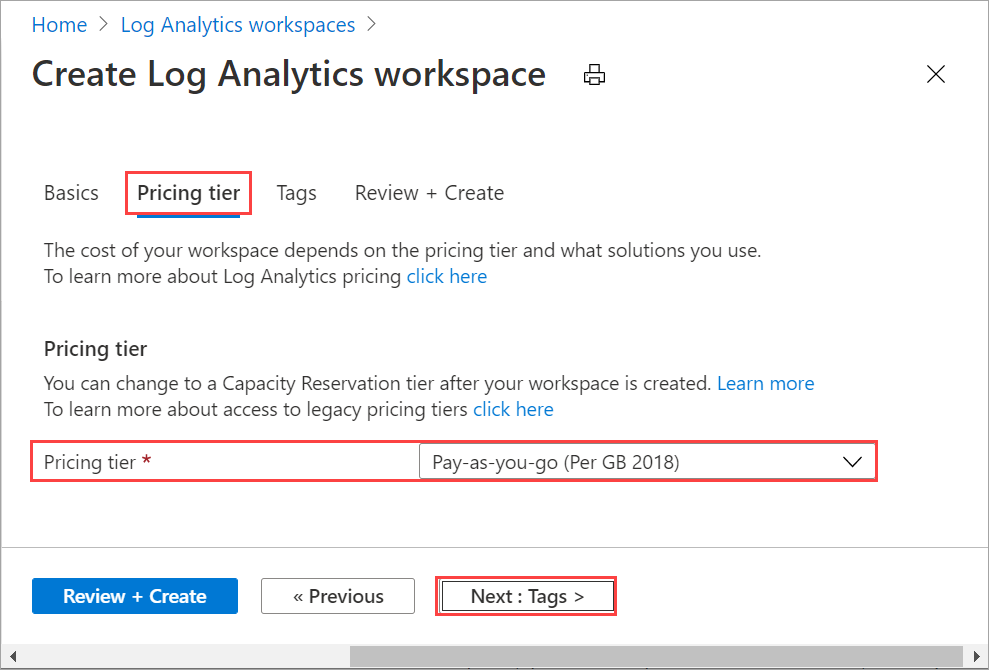

    2. [価格レベル] タブで、既定の [従量課金制プラン] をそのまま使用します。

      Log Analytics ワークスペースの [価格] タブ

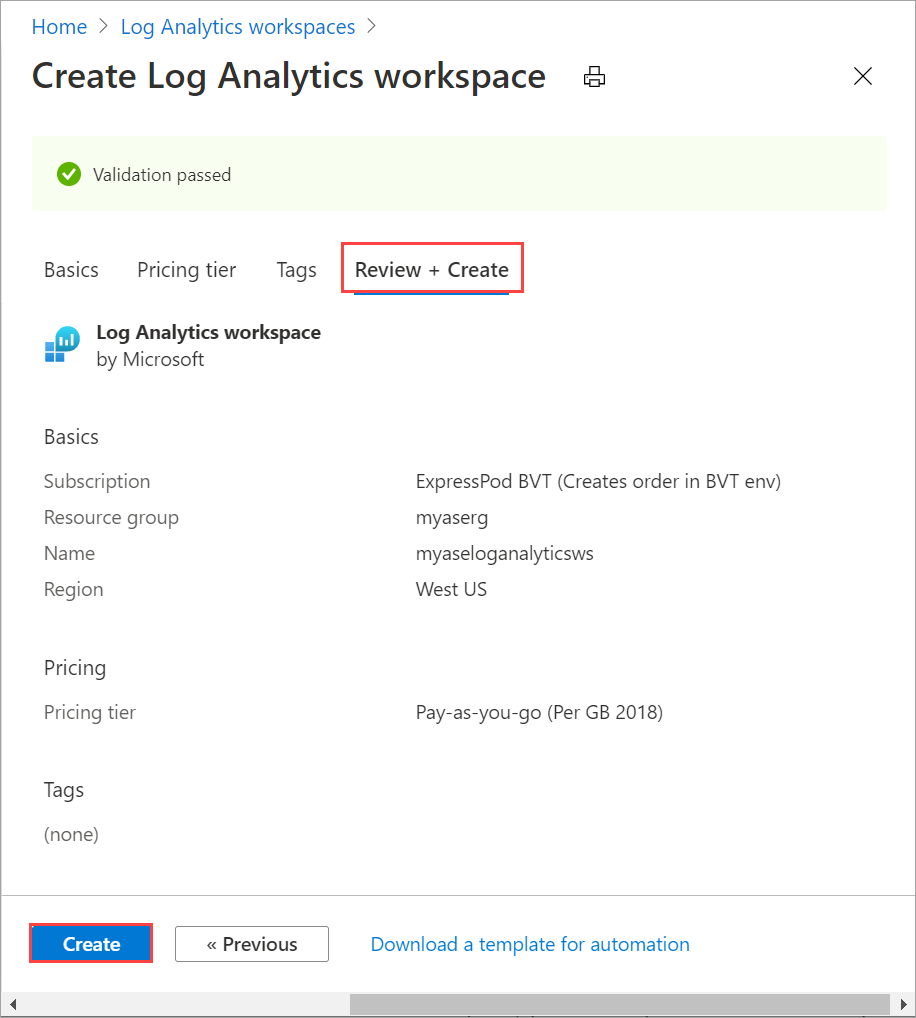

    3. [確認と作成] タブでワークスペースの情報を確認し、[作成] を選択します。

      Log Analytics ワークスペースの [確認と作成]

詳細については、Azure portal で Log Analytics ワークスペースを作成する方法に関するページに記載されている詳細な手順を参照してください。

Container Insights を有効にする

次の手順を実行して、ワークスペースで Container Insights を有効にします。

  1. 「Azure Monitor のコンテナー ソリューションを追加する」の詳細な手順に従います。 次のテンプレート ファイル (containerSolution.json) を使用します。

    yml
    {
"$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json#",
"contentVersion": "1.0.0.0",
"parameters": {
    "workspaceResourceId": {
        "type": "string",
        "metadata": {
            "description": "Azure Monitor Log Analytics Workspace Resource ID"
        }
    },
    "workspaceRegion": {
        "type": "string",
        "metadata": {
            "description": "Azure Monitor Log Analytics Workspace region"
        }
    }
},
"resources": [
    {
        "type": "Microsoft.Resources/deployments",
        "name": "[Concat('ContainerInsights', '-',  uniqueString(parameters('workspaceResourceId')))]",
        "apiVersion": "2017-05-10",
        "subscriptionId": "[split(parameters('workspaceResourceId'),'/')[2]]",
        "resourceGroup": "[split(parameters('workspaceResourceId'),'/')[4]]",
        "properties": {
            "mode": "Incremental",
            "template": {
                "$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json#",
                "contentVersion": "1.0.0.0",
                "parameters": {},
                "variables": {},
                "resources": [
                    {
                        "apiVersion": "2015-11-01-preview",
                        "type": "Microsoft.OperationsManagement/solutions",
                        "location": "[parameters('workspaceRegion')]",
                        "name": "[Concat('ContainerInsights', '(', split(parameters('workspaceResourceId'),'/')[8], ')')]",
                        "properties": {
                            "workspaceResourceId": "[parameters('workspaceResourceId')]"
                        },
                        "plan": {
                            "name": "[Concat('ContainerInsights', '(', split(parameters('workspaceResourceId'),'/')[8], ')')]",
                            "product": "[Concat('OMSGallery/', 'ContainerInsights')]",
                            "promotionCode": "",
                            "publisher": "Microsoft"
                        }
                    }
                ]
            },
            "parameters": {}
        }
        }
    ]
}

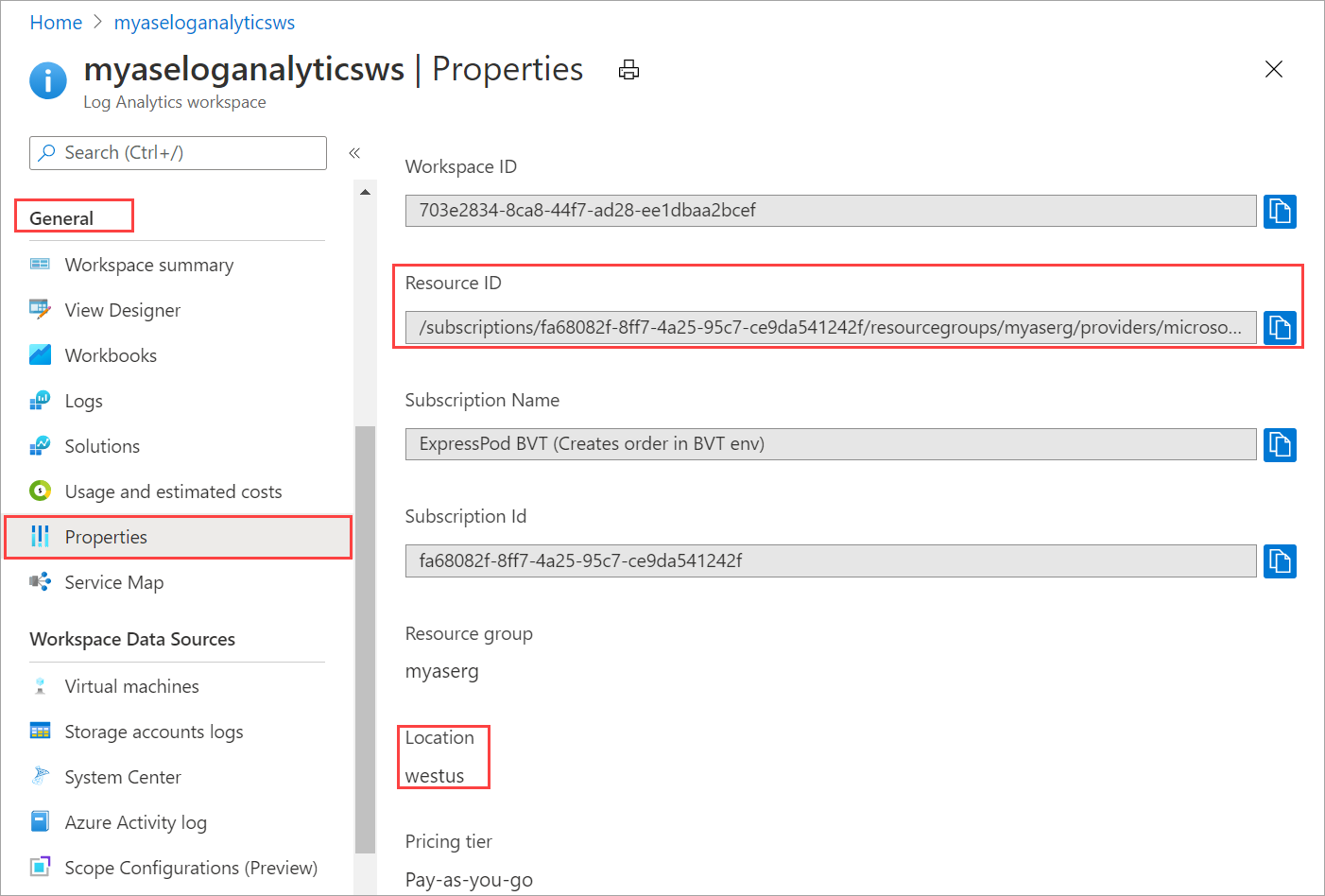

  2. リソース ID と場所を取得します。 「 Your Log Analytics workspace > General > Properties 」を参照してください。 次の情報をコピーします。

    • リソース ID。これは、Azure Log Analytics ワークスペースの完全修飾 Azure リソース ID です。
    • 場所。これは、Azure リージョンです。

    Log Analytics ワークスペースのプロパティ

  3. 次のパラメーター ファイル (containerSolutionParams.json) を使用します。 workspaceResourceId をリソース ID に、workspaceRegion を前の手順でコピーした場所に置き換えます。

    YAML
    {
    "$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentParameters.json#",
    "contentVersion": "1.0.0.0",
    "parameters": {
    "workspaceResourceId": {
        "value": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourcegroups/myaserg/providers/microsoft.operationalinsights/workspaces/myaseloganalyticsws"
    },
    "workspaceRegion": {
    "value": "westus"
    }
    }
}

    Container Insights を有効にした Log Analytics ワークスペースの出力例を次に示します。

    出力
    Requesting a Cloud Shell.Succeeded.
Connecting terminal...
MOTD: Switch to Bash from PowerShell: bash
VERBOSE: Authenticating to Azure ...
VERBOSE: Building your Azure drive ...

PS /home/myaccount> az account set -s aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e
PS /home/myaccount> ls
clouddrive  containerSolution.json
PS /home/myaccount> ls
clouddrive  containerSolution.json  containerSolutionParams.json
PS /home/myaccount> az deployment group create --resource-group myaserg --name Testdeployment1 --template-file containerSolution.json --parameters containerSolutionParams.json
{- Finished ..
    "id": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myaserg/providers/Microsoft.Resources/deployments/Testdeployment1",
    "location": null,
    "name": "Testdeployment1",
    "properties": {
    "correlationId": "aaaa0000-bb11-2222-33cc-444444dddddd",
    "debugSetting": null,
    "dependencies": [],
    "duration": "PT11.1588316S",
    "error": null,
    "mode": "Incremental",
    "onErrorDeployment": null,
    "outputResources": [
        {
        "id": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myaserg/providers/Microsoft.OperationsManagement/solutions/ContainerInsights(myaseloganalyticsws)",
        "resourceGroup": "myaserg"
        }
    ],
    "outputs": null,
    "parameters": {
        "workspaceRegion": {
        "type": "String",
        "value": "westus"
        },
        "workspaceResourceId": {
        "type": "String",
        "value": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourcegroups/myaserg/providers/microsoft.operationalinsights/workspaces/myaseloganalyticsws"
        }
    },
    "parametersLink": null,
    "providers": [
        {
        "id": null,
        "namespace": "Microsoft.Resources",
        "registrationPolicy": null,
        "registrationState": null,
        "resourceTypes": [
            {
            "aliases": null,
            "apiProfiles": null,
            "apiVersions": null,
            "capabilities": null,
            "defaultApiVersion": null,
            "locations": [
                null
            ],
            "properties": null,
            "resourceType": "deployments"
            }
        ]
        }
    ],
    "provisioningState": "Succeeded",
    "templateHash": "10500027184662969395",
    "templateLink": null,
    "timestamp": "2020-11-06T22:09:56.908983+00:00",
    "validatedResources": null
    },
    "resourceGroup": "myaserg",
    "tags": null,
    "type": "Microsoft.Resources/deployments"
}
PS /home/myaccount>

デバイスで Azure Monitor を構成する

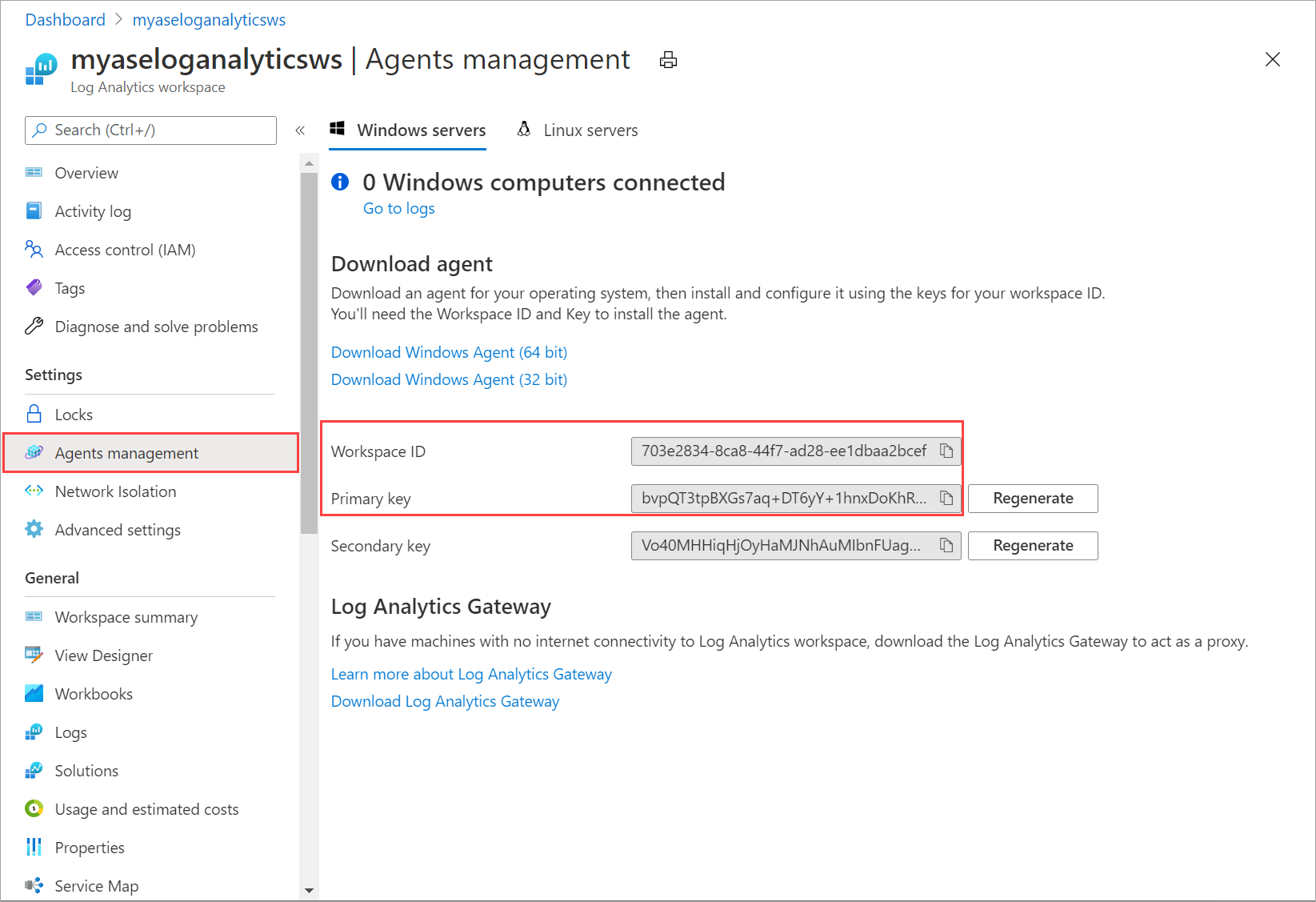

  1. 新しく作成された Log Analytics リソースにアクセスし、ワークスペース ID と主キー (ワークスペース キー) をコピーします。

    Log Analytics ワークスペースでエージェントを管理する

    この情報は後の手順で使用するので、保存しておいてください。

  2. デバイスの PowerShell インターフェイスに接続します。

  3. Log analytics ワークスペース ID とワークスペース キーを使用して、次のコマンドレットを実行します。

    Set-HcsKubernetesAzureMonitorConfiguration -WorkspaceId <> -WorkspaceKey <>

    注意

    既定では、このコマンドレットで Azure パブリック クラウドが構成されます。 政府クラウドまたは非パブリック クラウドを構成するには、パラメーター AzureCloudDomainName を使用します。

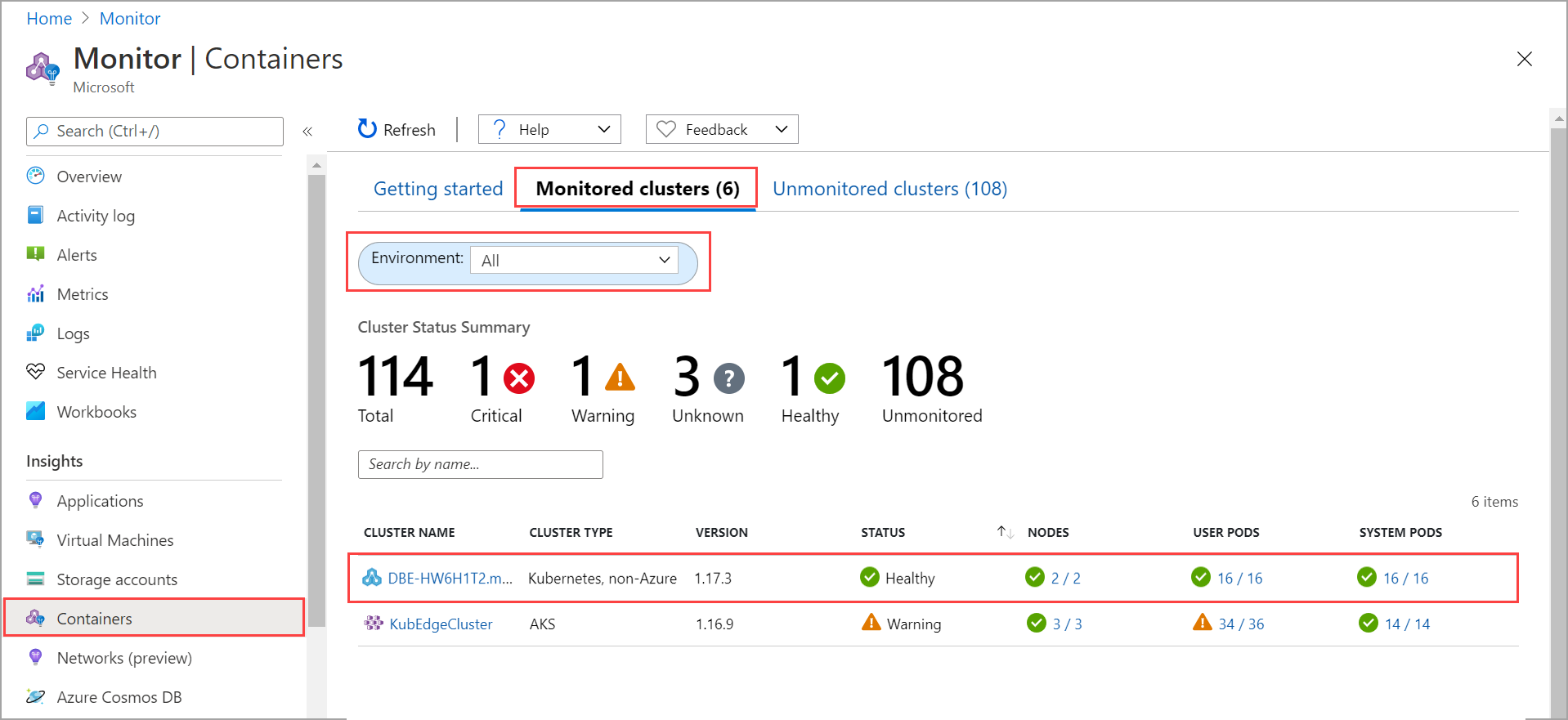

  4. Azure Monitor が有効になると、Log Analytics ワークスペースにログが表示されます。 デバイスにデプロイされている Kubernetes クラスターの状態を表示するには、[Azure Monitor] > [分析情報] > [コンテナー] にアクセスします。 [環境] オプションで、[すべて] を選択します。

    Log Analytics ワークスペースのメトリック
