자습서: Azure Stack Edge Mini R 배포 준비

  • 아티클

이 자습서는 Azure Stack Edge Mini R 디바이스를 완전히 배포하는 데 필요한 배포 자습서 시리즈 중 첫 번째 자습서입니다. 이 자습서에서는 Azure Stack Edge 리소스를 배포하기 위해 Azure Portal을 준비하는 방법에 대해 설명합니다.

설치 및 구성 프로세스를 완료하려면 관리자 권한이 필요합니다. 포털 준비에는 10분 미만이 소요됩니다.

이 자습서에서는 다음을 하는 방법을 알아볼 수 있습니다.

  • 새 리소스 만들기
  • 활성화 키 가져오기

시작하기

Azure Stack Edge Mini R을 배포하려면 다음 자습서를 지정된 순서대로 참조하세요.

단계 설명
준비 이러한 단계는 예정된 배포 준비 과정에서 완료해야 합니다.
배포 구성 검사 목록 이 검사 목록을 사용하여 배포 이전 및 배포하는 동안 정보를 수집하고 기록합니다.
배포 사전 요구 사항 이러한 필수 구성 요소는 배포할 준비가 되어 있는 환경인지 유효성을 검사합니다.
배포 자습서 이러한 자습서는 프로덕션 환경에서 Azure Stack Edge Mini R 디바이스를 배포하는 데 필요합니다.
1. 디바이스에 대한 Azure Portal 준비 물리적 디바이스를 설치하기 전에 Azure Stack Edge 리소스를 만들고 구성합니다.
2. 디바이스 설치 물리적 디바이스를 검사하고 케이블을 연결합니다.
3. 디바이스에 연결 디바이스가 설치되면 디바이스 로컬 웹 UI에 연결합니다.
4. 네트워크 설정 구성 디바이스에 대한 컴퓨팅 네트워크 및 웹 프록시 설정을 포함하여 네트워크를 구성합니다.
5. 디바이스 설정 구성 디바이스 이름과 DNS 도메인을 할당하고, 업데이트 서버 및 디바이스 시간을 구성합니다.
6. 보안 설정 구성 사용자 고유의 인증서를 사용하여 인증서를 구성하고, VPN을 설정하고, 디바이스에 대한 미사용 암호화를 구성합니다.
7. 디바이스 활성화 서비스의 활성화 키를 사용하여 디바이스를 활성화합니다. 디바이스에서 SMB 또는 NFS 공유를 설정하거나 REST를 통해 연결할 준비가 되었습니다.
8. 컴퓨팅 구성 디바이스에서 컴퓨팅 역할을 구성합니다. Kubernetes 클러스터도 만들어집니다.

이제 Azure Portal 설치를 시작할 수 있습니다.

배포 구성 검사 목록

디바이스를 배포하기 전에 Azure Stack Edge Mini R 디바이스에서 소프트웨어를 구성하기 위한 정보를 수집해야 합니다. 이 정보 중 일부를 미리 준비하면 사용자 환경에서 디바이스를 배포하는 프로세스를 간소화하는 데 도움이 됩니다. 디바이스를 배포할 때 Azure Stack Edge Mini R 배포 구성 검사 목록을 사용하여 구성 세부 정보를 적어 둡니다.

필수 조건

다음은 Azure Stack Edge 리소스, Azure Stack Edge 디바이스 및 데이터 센터 네트워크의 구성 필수 조건입니다.

Azure Stack Edge 리소스

시작하기 전에 다음 사항을 확인합니다.

  • Data Stack Edge 리소스에 대해 Microsoft Azure 구독이 활성화되어 있습니다. Microsoft EA(기업계약), CSP(클라우드 솔루션 공급자) 또는 Microsoft Azure 스폰서쉽과 같은 지원되는 구독을 사용했는지 확인합니다.

  • Azure Stack Edge, IoT Hub 및 Azure Storage 리소스에 대한 리소스 그룹 수준의 소유자 또는 기여자 액세스 권한이 있습니다.

  • Azure Edge Hardware Center에서 주문을 만들려면 Microsoft.EdgeOrder 공급자가 등록되어 있는지 확인해야 합니다. 등록 방법에 대한 정보는 리소스 공급자 등록으로 이동하세요.

  • Azure Stack Edge 리소스를 만들려면 리소스 그룹 수준에서 범위가 지정된 기여자(또는 그 이상) 권한이 있어야 합니다. 또한 Microsoft.DataBoxEdge 공급자가 등록되어 있는지 확인해야 합니다. 등록 방법에 대한 정보는 리소스 공급자 등록으로 이동하세요.

    • IoT Hub 리소스를 만들려면 해당 Microsoft.Devices 공급자가 등록되어 있는지 확인합니다. 등록 방법에 대한 정보는 리소스 공급자 등록으로 이동하세요.
    • 스토리지 계정 리소스를 만들려면 리소스 그룹 수준에서 범위가 지정되는 기여자 이상의 액세스 권한이 다시 필요합니다. Azure Storage는 기본적으로 등록된 리소스 공급자입니다.

  • Microsoft Entra ID Graph API에 대한 관리자 또는 사용자 액세스 권한이 있습니다. 자세한 내용은 Azure Active Directory Graph API를 참조하세요.

  • 액세스 자격 증명이 있는 Microsoft Azure Storage 계정이 있습니다.

Azure Stack Edge 디바이스

물리적 디바이스를 배포하기 전에 먼저 다음 사항을 확인합니다.

  • 물리적 디바이스를 받았습니다.
  • 디바이스가 안전하게 있을 수 있는 평평하고 안정된 수평 작업대를 사용할 수 있습니다.
  • 디바이스를 설치하려는 사이트에는 독립적인 소스 또는 랙 PDU(전원 분배 디바이스)의 표준 AC 전원이 있습니다.

데이터 센터 네트워크의 경우

시작하기 전에 다음 사항을 확인합니다.

  • 데이터 센터의 네트워크가 Azure Stack Edge 디바이스의 네트워킹 요구 사항에 따라 구성되어 있습니다. 자세한 내용은 Azure Stack Edge Mini R 시스템 요구 사항을 참조하세요.

  • Azure Stack Edge가 정상 작동하기 위한 조건은 다음과 같습니다.

    • 디바이스가 업데이트 상태를 유지하기 위한 10Mbps의 최소 다운로드 대역폭.
    • 파일을 전송하기 위한 20Mbps의 최소 전용 업로드 및 다운로드 대역폭.

새 리소스 만들기

물리적 디바이스를 관리할 수 있는 기존 Azure Stack Edge 리소스가 있으면 이 단계를 건너뛰고 활성화 키 가져오기로 이동합니다.

Azure Edge Hardware Center(미리 보기)를 사용하면 Azure Stack Edge Pro 디바이스를 포함하여 Azure 하이브리드 포트폴리오에서 다양한 하드웨어를 탐색하고 주문할 수 있습니다.

Azure Edge Hardware Center를 통해 주문할 때는 여러 주소로 여러 디바이스 배송을 주문할 수 있고 다른 주문에 배송지 주소를 재사용할 수 있습니다.

Azure Edge Hardware Center를 통해 주문하면 모든 주문 관련 정보가 포함된 Azure 리소스가 생성됩니다. 주문되는 각 단위마다 각각 하나의 리소스가 생성됩니다. 디바이스를 받은 후 이를 활성화하고 관리하려면 Azure Stack Edge 리소스를 만들어야 합니다.

Azure Edge Hardware Center를 통해 주문하려면 다음 단계를 수행합니다.

  1. Microsoft Azure 자격 증명을 사용하여 URL https://portal.azure.com에서 Azure Portal에 로그인합니다.

  2. + 리소스 생성를 선택합니다. Azure Edge Hardware Center를 검색하여 선택합니다. Azure Edge Hardware Center에서 만들기를 선택합니다.

    Screenshot of the Azure Stack Edge Hardware Center home page. The Create button is highlighted.

  3. 구독을 선택하고 다음을 선택합니다.

    Screenshot of the

  4. 주문을 시작하려면 주문하려는 제품군(예: Azure Stack Edge) 옆에 있는 주문을 선택합니다. 제품군이 보이지 않으면 다른 구독을 사용해야 할 수도 있습니다. 다른 구독을 선택하세요를 선택합니다.

    Screenshot for selecting a product family from which to order in Azure Edge Hardware Center. The Order button by a product family is highlighted.

  5. 주문의 배송지를 선택합니다.

    Screenshot for selecting a shipping destination for your Azure Edge Hardware Center order. The shipping destination option and Next button are highlighted.

  6. 하드웨어 선택 페이지에서 선택 단추를 사용하여 주문할 하드웨어 제품을 선택합니다. 예를 들어, 여기에서는 Azure Stack Edge Pro - GPU가 선택되었습니다.

    Screenshot for selecting a hardware product for an Azure Edge Hardware Center order. The Select button for a product is highlighted.

    하드웨어 제품을 선택한 후에는 주문할 디바이스 구성을 선택합니다. 예를 들어, Azure Stack Edge Pro - GPU를 선택한 경우 Azure Stack Edge Pro - 1 GPU 및 Azure Stack Edge Pro - 2 GPU 모델 중에서 선택할 수 있습니다.

    Azure Stack Edge를 처음 주문하는 경우 등록을 선택하고 Azure Edge Hardware Center 주문 환경의 일부로 웹 양식을 작성합니다.

    웹 양식은 배포에 대한 다음 세부 정보를 수집합니다.

    • 총 배포 규모
    • 클러스터 크기
    • 하드웨어 요구 사항
    • 지리적 존재

    Microsoft는 사용자가 제공한 배포 세부 정보를 평가하고 추가 정보를 위해 메일로 사용자에게 연락할 수 있습니다. Azure Stack Edge가 사용 사례에 적합하도록 신규 고객을 위한 특정 요구 사항이 있습니다. 모든 요청이 이행되지는 않습니다. 질문이 있는 경우 AzureStack1Pinquiry@microsoft.com에 메일을 보낼 수 있습니다.

    Screenshot of web form for first-time customer Azure Stack Edge hardware orders. The Sign-up button for a product is highlighted.

  7. 디바이스 구성을 선택한 다음, 선택을 선택합니다. 사용 가능한 구성은 선택한 하드웨어에 따라 다릅니다. 아래 화면에는 Azure Stack Edge Pro - GPU 디바이스에서 선택 가능한 구성이 나와 있습니다.

    모두 동일한 구성을 갖는 Azure Stack Edge Mini R 디바이스를 주문하는 경우 이 화면이 표시되지 않습니다.

    Screenshot for selecting a hardware configuration for a hardware product in an Azure Edge Hardware Center order. Hardware product and configuration options are highlighted.

    주문 만들기 마법사가 열립니다.

  8. 기본 사항 탭에서 주문 이름, 리소스 그룹 및 Azure 지역 값을 입력합니다. 다음: 배송 + 수량 >을 선택합니다.

    Screenshot of the Basics tab for entering an order name, resource group, and region for an Azure Edge Hardware Center order

    다음으로, 디바이스를 보낼 각 배송 주소를 추가하고 각 주소로 보낼 디바이스 수를 지정합니다. 주문당 최대 20개의 장치(디바이스)를 주문할 수 있습니다.

  9. 배송 + 수량 탭에서 디바이스를 보낼 각 배송 주소를 추가합니다.

    • 새 배송 주소를 추가하려면 새 주소 추가를 선택합니다.

      새 주소 화면의 필수 주소 별칭 필드는 나중에 사용할 수 있도록 주소를 식별합니다. 주소 필드에 정보를 모두 입력했으면 추가를 클릭합니다. 주소 선택을 사용하여 주문에 주소를 추가합니다.

      Screenshot of New address screen for Azure Edge Hardware Center order. Address alias option and Add button are highlighted.

    • 이전 주문의 배송 주소를 사용하거나, 방금 추가한 주소를 사용하려면 주소 선택을 선택합니다. 그런 다음, 주소 선택 화면에서 하나 이상의 주소를 선택하고 선택을 선택합니다.

      Screenshot of Select Addresses screen for Azure Edge Hardware Center order.

    이제 배송 + 수량 탭에는 각 배송 주소에 대한 별도의 품목이 있습니다.

    각 주문 품목 이름에는 해당 주소로 배송되는 각 디바이스의 품목 번호와 함께 이름 접두사(주문 이름 + 주소 별칭)가 포함됩니다.

    Illustration of Shipping Plus Quantity tab for Azure Edge Hardware Center order with 2 addresses. The parts of an order item name are identified.

  10. 각 주소의 배송 + 수량 탭에서 배송할 디바이스 수량을 입력합니다.

    입력하는 수량이 1개보다 많으면 주문 품목 이름 뒤에 +n개 추가 레이블이 표시됩니다.

    Screenshot showing the Shipping + quantity tab with a Quantity of more than one for an address

  11. 주문 품목의 이름을 변경하려면 주문 품목 이름을 선택하고 클릭하여 주문 품목 이름 바꾸기 창을 엽니다. 한 주소에 품목을 여러 개 배송하는 경우 +n개 추가를 선택합니다.

    다음과 같은 두 가지 유형의 이름 변경이 가능합니다.

    • 모든 주문 품목에 다른 이름 접두사를 사용하려면 다음 화면에 표시된 것처럼 이름 접두사를 편집한 다음, 적용을 선택합니다.

    • 각 주문 품목의 이름을 개별적으로 편집할 수도 있습니다.

    모두 마쳤으면 완료를 선택합니다.

    Screenshot showing how to rename order items for an Azure Edge Hardware Center order

    다음: 알림 >을 선택하여 계속합니다.

  12. 주문 진행 상황에 대한 상태 알림을 받으려면 알림 탭에서 각 수신자의 이메일 주소를 입력합니다.

    이메일 주소를 추가하려면 주소를 입력하고 추가를 선택합니다. 최대 20개의 이메일 주소를 추가할 수 있습니다.

    Screenshot of Notifications tab for Azure Edge Hardware Center order. Notifications tab, Add button, and Review Plus Create button are highlighted.

    모두 마쳤으면 검토 + 만들기를 선택하여 계속합니다.

  13. 리뷰 + 만들기 탭에서 다음을 수행합니다.

    1. 주문을 검토합니다. 이 화면을 열면 주문의 유효성이 자동으로 검사됩니다. 유효성 검사 실패 배너가 표시되는 경우 문제를 해결한 후 주문을 작성해야 합니다.

    2. 개인정보처리방침을 검토하고 사용 약관에 동의하는 확인란을 선택합니다.

    3. 만들기를 실행합니다.

    Screenshot of the Review + create tab for an Azure Edge Hardware Center order

    제품이 배포되는 동안 포털에서 주문이 열리고, 각 주문 품목의 상태가 표시됩니다. 배포가 완료된 후에는 배포 세부 정보 옆에 있는 아래쪽 화살표를 클릭하여 개별 품목의 상태를 확인해야 할 수도 있습니다.

    Screenshot showing Deployment Details while an Azure Edge Hardware Center order is deployed. Resource details are highlighted.

  14. 아래와 같이 주문 품목의 세부 정보를 보려면 [배포 세부 정보]의 리소스 열에서 품목을 선택합니다.

    Screenshot showing resource details for a selected resource in an Azure Edge Hardware Center order. Resource name is highlighted.

  15. 디바이스가 배송된 후에는(배송됨 태그가 녹색) 하드웨어 구성 옵션이 품목 세부 정보에 추가됩니다. Azure Stack Edge의 디바이스에 대한 관리 리소스를 만들려면 이 옵션을 선택합니다.

    Screenshot showing the Configure hardware option for an order item shipped from the Azure Edge Hardware Center.

    구독, 리소스 그룹 및 배포 영역에는 주문 정보가 입력되지만, 직접 변경할 수도 있습니다.

    Screenshot of the Create management resource screen for a shipped order item in an Azure Edge Hardware Center order.

    디바이스를 활성화한 후에는 품목에서 관리 리소스를 열고, 관리 리소스에서 주문 품목을 열 수 있습니다.

각 디바이스에 대한 관리 리소스 만들기

Azure Edge Hardware Center를 통해 주문된 디바이스를 관리하려면 Azure Stack Edge에서 각 디바이스에 대한 관리 리소스를 만듭니다. 디바이스를 활성화하면 관리 리소스가 주문 항목과 연결됩니다. 관리 리소스에서 주문 항목을 열고 주문 항목에서 관리 리소스를 열 수 있습니다.

디바이스가 배달된 후에는 하드웨어 구성 링크가 주문 항목 세부 정보에 추가되어 관리 리소스를 만들기 위한 마법사를 직접 열 수 있습니다. Azure Stack Edge에서 관리 리소스 만들기 옵션을 사용할 수도 있습니다.

Azure Edge Hardware Center를 통해 주문된 디바이스의 관리 리소스를 만들려면 다음 단계를 수행합니다.

  1. Microsoft Azure 자격 증명을 사용하여 URL https://portal.azure.com에서 Azure Portal에 로그인합니다.

  2. 새 관리 리소스 만들기를 시작하려면 두 가지 방법이 있습니다.

    • Azure Edge Hardware Center를 통해 Azure Edge Hardware Center를 검색하고 선택합니다. Hardware Center에서 모든 주문 항목을 표시합니다. 항목 이름을 선택합니다. 개요 항목에서 하드웨어 구성을 선택합니다.

      디바이스가 배송된 후 하드웨어 구성 옵션이 표시됩니다.

      Illustration showing 4 steps to start management resource creation from an order item in the Azure Edge Hardware Center.

    • Azure Stack Edge에서 Azure Stack Edge를 검색하고 선택합니다. + 만들기를 선택합니다. 그런 다음, 관리 리소스 만들기를 선택합니다.

      Illustration showing 3 steps to start management resource creation in Azure Stack Edge.

    관리 리소스 만들기 마법사가 열립니다.

  3. 기본 사항 탭에서 다음 설정을 입력합니다.

    설정 값
    구독 선택1 관리 리소스에 사용할 구독을 선택합니다.
    리소스 그룹1 관리 리소스에 사용할 리소스 그룹을 선택합니다.
    이름 관리 리소스의 이름을 제공합니다.
    다음에 Azure 리소스 배포 관리 리소스의 메타데이터가 저장될 국가 또는 지역을 선택합니다. 메타데이터는 물리적 디바이스와 다른 위치에 저장될 수 있습니다.

    1 조직은 다른 구독 및 리소스 그룹을 사용하여 관리에 사용되는 것과 다른 디바이스를 주문할 수 있습니다.

    Screenshot of the Basics tab for Create Management Resource. The Basics tab, options, and Review Plus Create button are highlighted.

    검토 + 만들기를 선택하여 계속 진행합니다.

  4. 검토 + 만들기 탭에서 관리 리소스의 기본 설정 및 사용 약관을 검토합니다. 다음으로 만들기를 선택합니다.

    Azure Edge Hardware Center 주문에서 배달된 항목에 대해 하드웨어 구성을 클릭하여 이 절차를 시작한 경우, 디바이스, 주문 리소스 이름 및 주문 상태가 화면 위쪽에 나열됩니다.

    Screenshot of Review Plus Create tab when an Azure Stack Edge management resource is created for an order item in Azure Edge Hardware Center. Device order info is highlighted.

    만들기 단추는 모든 유효성 검사가 통과할 때까지 사용할 수 없습니다.

  5. 프로세스가 완료되면 새 리소스의 개요 창이 열립니다.

    Screenshot showing a completed management resource in Azure Stack Edge.

활성화 키 가져오기

Azure Stack Edge 리소스가 가동되면 활성화 키를 가져와야 합니다. 이 키는 Azure Stack Edge Mini R 디바이스를 활성화하고 리소스와 연결하는 데 사용됩니다. 이제 Azure Portal에서 이 키를 얻을 수 있습니다.

  1. 사용자가 만든 리소스를 선택하고 개요를 선택합니다.

    Screenshot of the Overview pane for an Azure Stack Edge resource.

  2. 활성화 타일에서 Azure Key Vault 이름을 입력하거나 기본 이름을 적용합니다. 키 자격 증명 모음 이름은 3~24자여야 합니다.

    디바이스에서 활성화된 각 Azure Stack Edge 리소스에 대한 키 자격 증명 모음이 만들어집니다. 키 자격 증명 모음을 사용하여 비밀을 저장하고 액세스할 수 있습니다. 예를 들어 서비스의 CIK(채널 무결성 키)는 키 자격 증명 모음에 저장됩니다.

    키 자격 증명 모음 이름을 지정했으면 활성화 키 생성을 선택하여 활성화 키를 만듭니다.

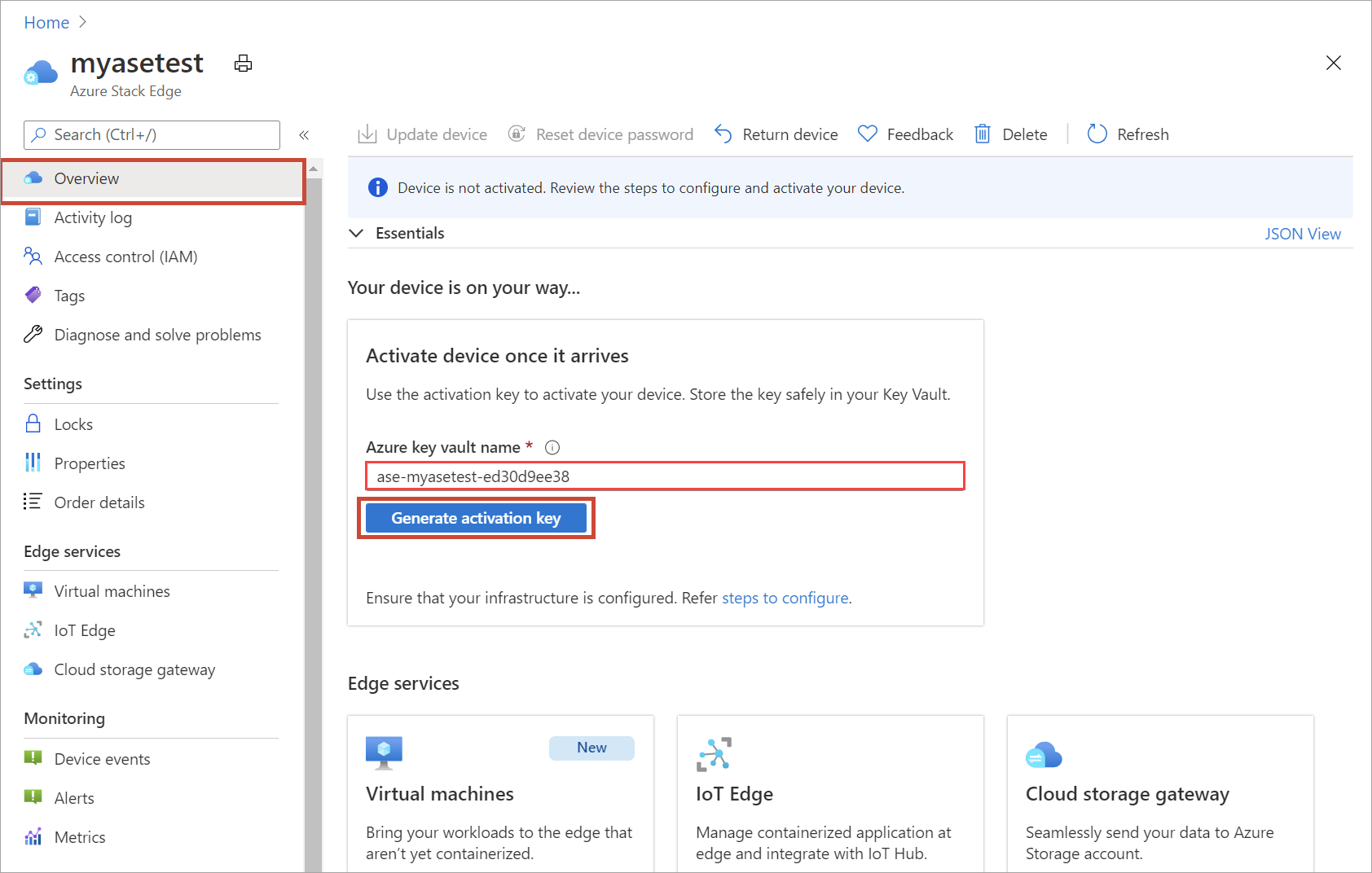

    Screenshot of Overview pane for newly created Azure Stack Edge resource, with a key vault name entry. The entry and the Generate Activation Key button are highlighted.

    키 자격 증명 모음 및 활성화 키가 생성되는 동안 몇 분 정도 기다립니다. 복사 아이콘을 선택하여 키를 복사하고 나중에 사용할 수 있도록 저장합니다.

Important

  • 활성화 키는 생성되고 3일 후에 만료됩니다.
  • 키가 만료된 경우 새 키를 만듭니다. 이전 키는 유효하지 않습니다.

다음 단계

이 자습서에서는 다음과 같은 Azure Stack Edge 토픽에 대해 알아보았습니다.

  • 새 리소스 만들기
  • 활성화 키 가져오기

Azure Stack Edge를 설치하는 방법을 알아보려면 다음 자습서를 계속 진행하세요.

Azure Stack Edge 설치
