Zelfstudie: Een communicatieprobleem tussen virtuele netwerken vaststellen met behulp van Azure Portal

  • Artikel

In deze zelfstudie leert u hoe u azure Network Watcher VPN-probleemoplossing kunt gebruiken om een verbindingsprobleem tussen twee virtuele netwerken vast te stellen en op te lossen. De virtuele netwerken zijn verbonden via VPN-gateways met behulp van VNet-naar-VNet-verbindingen.

Diagram shows the resources created in the tutorial.

In deze zelfstudie leert u het volgende:

  • Virtuele netwerkgateways (VPN-gateways) maken
  • Verbindingen tussen VPN-gateways maken
  • Een verbindingsprobleem vaststellen en oplossen
  • Het probleem oplossen
  • Controleer of het probleem is opgelost

Vereisten

VPN-gateways maken

In deze sectie maakt u twee virtuele netwerkgateways om twee virtuele netwerken te verbinden.

Eerste VPN-gateway maken

  1. Meld u aan bij de Azure-portal.

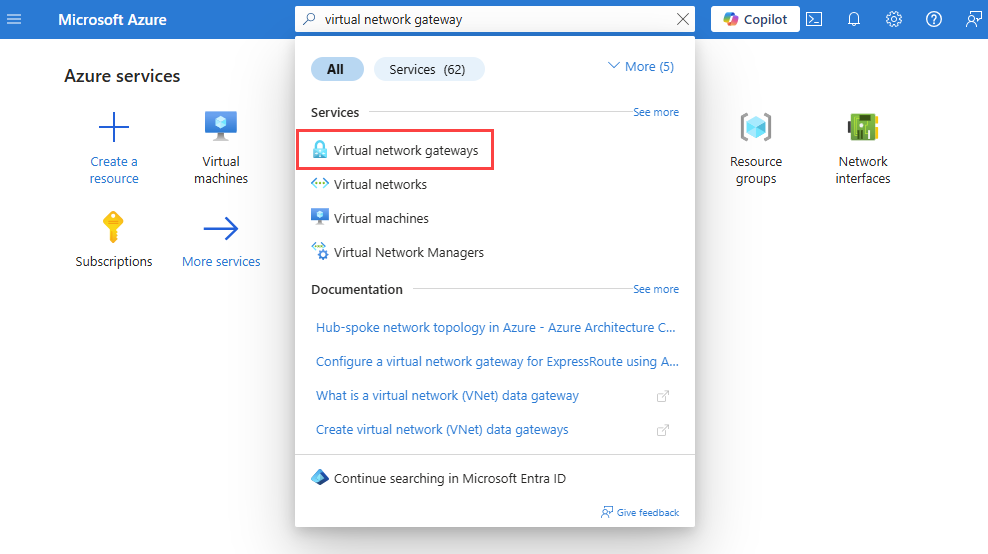

  2. Voer in het zoekvak boven aan de portal gateways voor virtuele netwerken in. Selecteer Gateways voor virtueel netwerk in de zoekresultaten.

    Screenshot shows searching for virtual network gateways in the Azure portal.

  3. Selecteer + Maken. Voer in Virtuele netwerkgateway maken de volgende waarden in of selecteer deze op het tabblad Basisbeginselen:

    Instelling Weergegeven als
    Projectdetails
    Abonnement Selecteer uw Azure-abonnement.
    Exemplaardetails
    Naam Voer VNet1GW in.
    Regio Selecteer VS - oost.
    Gatewaytype Selecteer VPN.
    VPN-type Selecteer Op route gebaseerd.
    SKU Selecteer VpnGw1.
    Generatie Selecteer Generatie1.
    Virtueel netwerk Selecteer Virtueel netwerk maken. Voer myVNet1 in Naam in.
    Selecteer Nieuwe maken voor de resourcegroep. Voer myResourceGroup in en selecteer OK.
    Voer in adresbereik 10.1.0.0/16 in.
    Voer onder Subnetten GatewaySubnet in voor subnetnaam en 10.1.1.0/24 voor adresbereik.
    Selecteer OK om virtueel netwerk maken te sluiten.
    Openbaar IP-adres
    Openbaar IP-adres Selecteer Nieuw maken.
    Naam openbaar IP-adres Voer VNet1GW-ip in.
    Actief-actiefmodus inschakelen Selecteer Uitgeschakeld.
    BGP configureren Selecteer Uitgeschakeld.

  4. Selecteer Controleren + maken.

  5. Controleer de instellingen en selecteer vervolgens Maken. Het kan 45 minuten of langer duren voordat een gateway volledig is gemaakt en geïmplementeerd.

Tweede VPN-gateway maken

Als u de tweede VPN-gateway wilt maken, herhaalt u de vorige stappen die u hebt gebruikt om de eerste VPN-gateway te maken met de volgende waarden:

Instelling Weergegeven als
Naam VNet2GW.
Resourcegroep myResourceGroup
Virtueel netwerk myVNet2
Adresbereik van virtueel netwerk 10.2.0.0/16
Adresbereik gatewaysubnet 10.2.1.0/24
Naam openbaar IP-adres VNet2GW-ip

Een opslagaccount en een container maken

In deze sectie maakt u een opslagaccount en maakt u er vervolgens een container in.

Als u een opslagaccount hebt dat u wilt gebruiken, kunt u de volgende stappen overslaan en naar VPN-gateways maken gaan.

  1. Voer in het zoekvak boven aan de portal opslagaccounts in. Selecteer Opslagaccounts in de zoekresultaten.

  2. Selecteer + Maken. Voer in Een opslagaccount maken de volgende waarden in of selecteer deze op het tabblad Basisbeginselen:

    Instelling Weergegeven als
    Projectdetails
    Abonnement Selecteer uw Azure-abonnement.
    Resourcegroep Selecteer myResourceGroup.
    Exemplaardetails
    Naam van het opslagaccount Voer een unieke naam in. In deze zelfstudie wordt mynwstorageaccount gebruikt.
    Regio Selecteer (VS) VS - oost.
    Prestaties Selecteer Standaard.
    Redundantie Selecteer Lokaal redundante opslag (LRS).

  3. Selecteer het tabblad Controleren of selecteer de knop Controleren .

  4. Controleer de instellingen en selecteer vervolgens Maken.

  5. Zodra de implementatie is voltooid, selecteert u Ga naar de resource om naar de overzichtspagina van mynwstorageaccount te gaan.

  6. Selecteer Onder Gegevensopslag containers.

  7. Selecteer + Container.

  8. Voer in de nieuwe container de volgende waarden in of selecteer deze en selecteer vervolgens Maken.

    Instelling Weergegeven als
    Naam Voer vpn in.
    Openbaar toegangsniveau Selecteer Privé (geen anonieme toegang).

Gatewayverbindingen maken

Nadat u VNet1GW- en VNet2GW-gateways voor virtuele netwerken hebt gemaakt, kunt u verbindingen tussen deze gateways maken om communicatie via beveiligde IPsec/IKE-tunnel tussen virtuele VNet1- en VNet2-netwerken mogelijk te maken. Als u de IPsec-/IKE-tunnel wilt maken, maakt u twee verbindingen:

  • Van VNet1 naar VNet2
  • Van VNet2 naar VNet1

Eerste verbinding maken

  1. Ga naar de VNet1GW-gateway .

  2. Selecteer Verbinding maken ions onder Instellingen.

  3. Selecteer + Toevoegen om een verbinding te maken van VNet1 naar VNet2.

  4. Voer in Verbinding maken de volgende waarden in of selecteer deze op het tabblad Basisbeginselen:

    Instelling Weergegeven als
    Projectdetails
    Abonnement Selecteer uw Azure-abonnement.
    Resourcegroep Selecteer myResourceGroup.
    Exemplaardetails
    Connection type Selecteer VNet-naar-VNet.
    Naam Voer naar-VNet2 in.
    Regio Selecteer VS - oost.

  5. Selecteer het tabblad Instellingen of selecteer Volgende: Instellingen knop.

  6. Voer op Instellingen tabblad de volgende waarden in of selecteer deze:

    Instelling Weergegeven als
    Gateway voor een virtueel netwerk
    Eerste virtuele netwerkgateway Selecteer VNet1GW.
    Tweede virtuele netwerkgateway Selecteer VNet2GW.
    Gedeelde sleutel (PSK) Voer 123 in.

  7. Selecteer Controleren + maken.

  8. Controleer de instellingen en selecteer vervolgens Maken.

Tweede verbinding maken

  1. Ga naar de VNet2GW-gateway .

  2. Maak de tweede verbinding door de vorige stappen te volgen die u hebt gebruikt om de eerste verbinding met de volgende waarden te maken:

    Instelling Weergegeven als
    Naam naar-VNet1
    Eerste virtuele netwerkgateway VNet2GW
    Tweede virtuele netwerkgateway VNet1GW
    Gedeelde sleutel (PSK) 000

    Notitie

    Als u een IPsec-/IKE-tunnel tussen twee Azure VPN-gateways wilt maken, moeten de verbindingen tussen de gateways identieke gedeelde sleutels gebruiken. In de vorige stappen zijn twee verschillende sleutels gebruikt om een probleem met de gatewayverbindingen te maken.

Het VPN-probleem vaststellen

In deze sectie gebruikt u problemen met Network Watcher VPN om de twee VPN-gateways en de bijbehorende verbindingen te controleren.

  1. Selecteer Verbinding maken ion onder Instellingen van de VNet2GW-gateway.

  2. Selecteer Vernieuwen om de verbindingen en de huidige status te zien, die niet is verbonden (vanwege niet-overeenkomende tussen de gedeelde sleutels).

    Screenshot shows the gateway connections in the Azure portal and their not connected status.

  3. Selecteer vpn-probleemoplossing onder Help van VNet2GW-gateway.

  4. Selecteer Opslagaccount selecteren om het opslagaccount en de container te kiezen waarnaar u de logboeken wilt opslaan.

    Screenshot shows vpn troubleshoot in the Azure portal before troubleshooting started.

  5. Selecteer in de lijst VNet1GW en VNet2GW en selecteer vervolgens Probleemoplossing starten om de gateways te controleren.

  6. Zodra de controle is voltooid, verandert de probleemoplossingsstatus van beide gateways in Beschadigd. Selecteer een gateway voor meer informatie op het tabblad Status .

    Screenshot shows the status of a gateway and results of VPN troubleshoot test in the Azure portal after troubleshooting completed.

  7. Omdat de verbinding met de VPN-tunnels is verbroken, selecteert u de verbindingen en selecteert u vervolgens Probleemoplossing starten om ze te controleren.

    Notitie

    U kunt in één stap problemen met gateways en hun verbindingen oplossen. Het controleren van alleen de gateways kost echter minder tijd en op basis van het resultaat besluit u of u de verbindingen moet controleren.

  8. Zodra de controle is voltooid, verandert de probleemoplossingsstatus van de verbindingen in Beschadigd. Selecteer een verbinding om meer informatie weer te geven op het tabblad Status .

    Screenshot shows the status of a connection and results of VPN troubleshoot test in the Azure portal after troubleshooting completed.

    Vpn-problemen hebben de verbindingen gecontroleerd en er is een onjuiste overeenkomst gevonden in de gedeelde sleutels.

Het probleem oplossen en controleren met behulp van VPN-probleemoplossing

Het probleem oplossen

Los het probleem op door de sleutel op VNet1-verbinding te corrigeren zodat deze overeenkomt met de sleutel op VNet2-verbinding .

  1. Ga naar de verbinding met VNet1 .

  2. Selecteer onder Instellingen verificatietype.

  3. Voer in Gedeelde sleutel (PSK) 123 in en selecteer Opslaan.

    Screenshot shows correcting and saving the shared key for of VPN connection in the Azure portal.

Verbindingsstatus controleren

  1. Ga naar de VNet2GW-gateway (u kunt ook de verbindingsstatus van de VNet1GW-gateway controleren).

  2. Selecteer Verbinding maken ions onder Instellingen.

    Screenshot shows the gateway connections in the Azure portal and their connected status.

    Notitie

    Mogelijk moet u enkele minuten wachten en vervolgens Vernieuwen selecteren om de status van de verbindingen te zien als Verbinding maken ed.

Verbindingsstatus controleren met VPN-problemen oplossen

  1. Selecteer vpn-probleemoplossing onder Help van VNet2GW.

  2. Selecteer Opslagaccount selecteren om het opslagaccount en de container te kiezen waarnaar u de logboeken wilt opslaan.

  3. Selecteer VNet1GW en VNet2GW en selecteer vervolgens Probleemoplossing starten om de gateways te controleren

    Screenshot shows the status of gateways and their connections in the Azure portal after correcting the shared key.

Resources opschonen

Wanneer u deze niet meer nodig hebt, verwijdert u myResourceGroup-resourcegroep en alle resources die deze bevat:

  1. Voer myResourceGroup in het zoekvak bovenin de portal in. Selecteer myResourceGroup in de zoekresultaten.

  2. Selecteer Resourcegroep verwijderen.

  3. Voer in Een resourcegroep verwijderen myResourceGroup in en selecteer Vervolgens Verwijderen.

  4. Selecteer Verwijderen om het verwijderen van de resourcegroep en alle bijbehorende resources te bevestigen.

Volgende stap

Als u wilt weten hoe u netwerkcommunicatie naar en van een virtuele machine registreert, zodat u de logboeken voor afwijkingen kunt bekijken, gaat u verder met de volgende zelfstudie.

Netwerkverkeer naar en van een virtuele machine vastleggen
