grafiek in excel maken uit meerdere dynamische getallen reeksen

Question

Excel Grafiek

Ik zou graag uit meerder reeksen een grafiek maken.

Deze reeksen zijn een dynamisch stuk, welke dus afhankelijk van de gegeven invoer wijzigen.

In dit geval betreft het de snelheid ( km/h ) welke weergegeven dient te worden ten opzichte van de toeren ( rpm  danwel omw./min. )

En dit dan voor elke versnelling afzonderlijk.

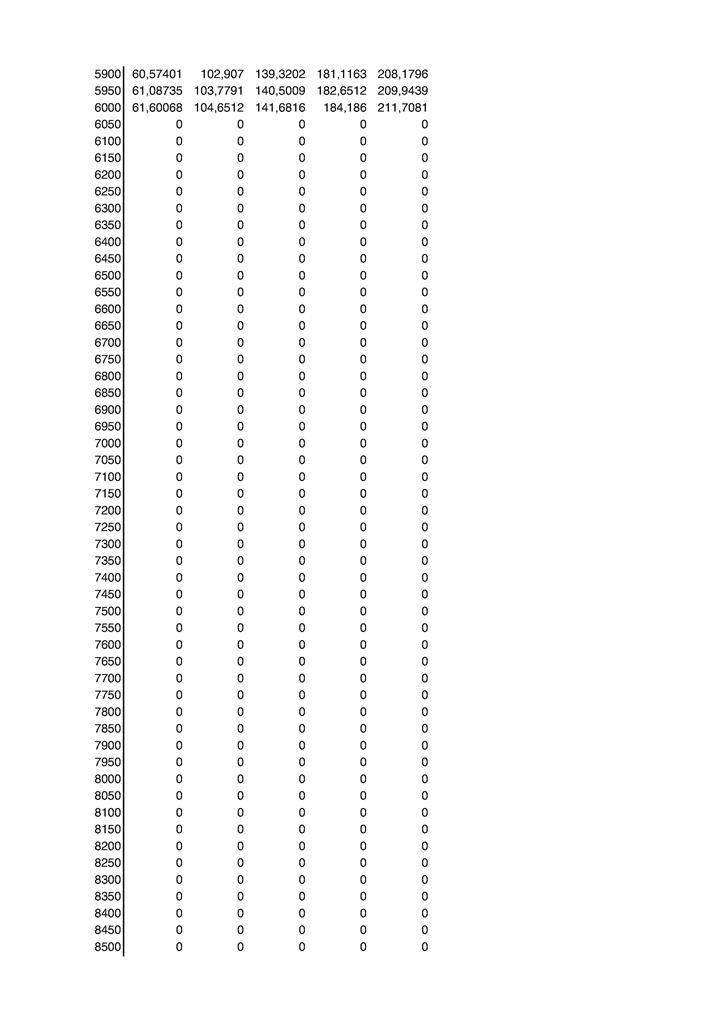

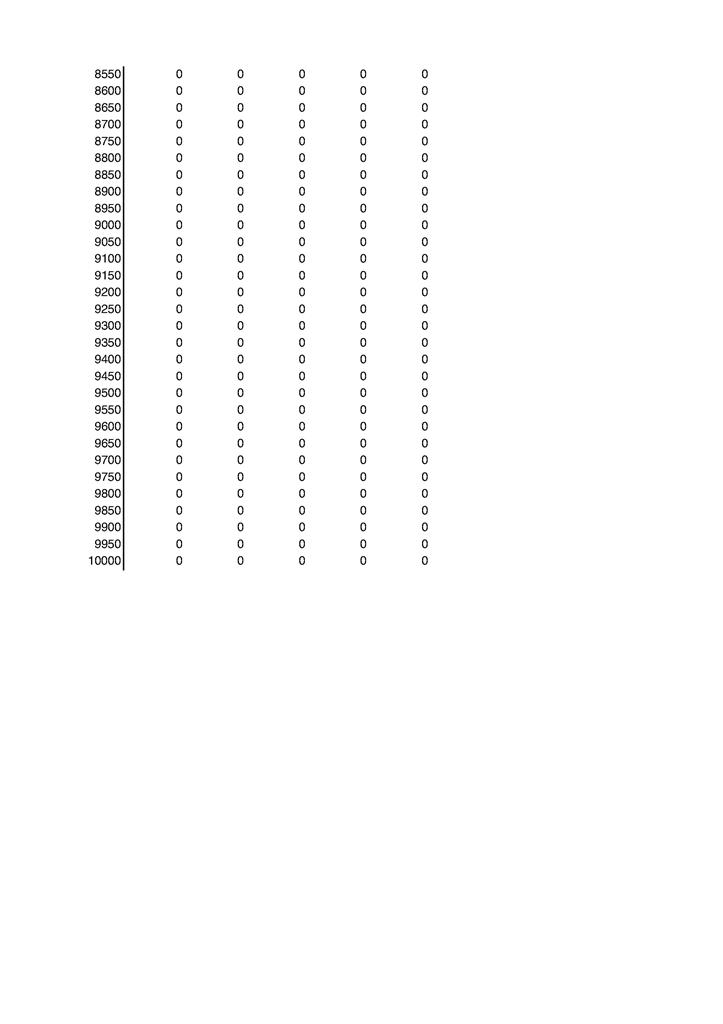

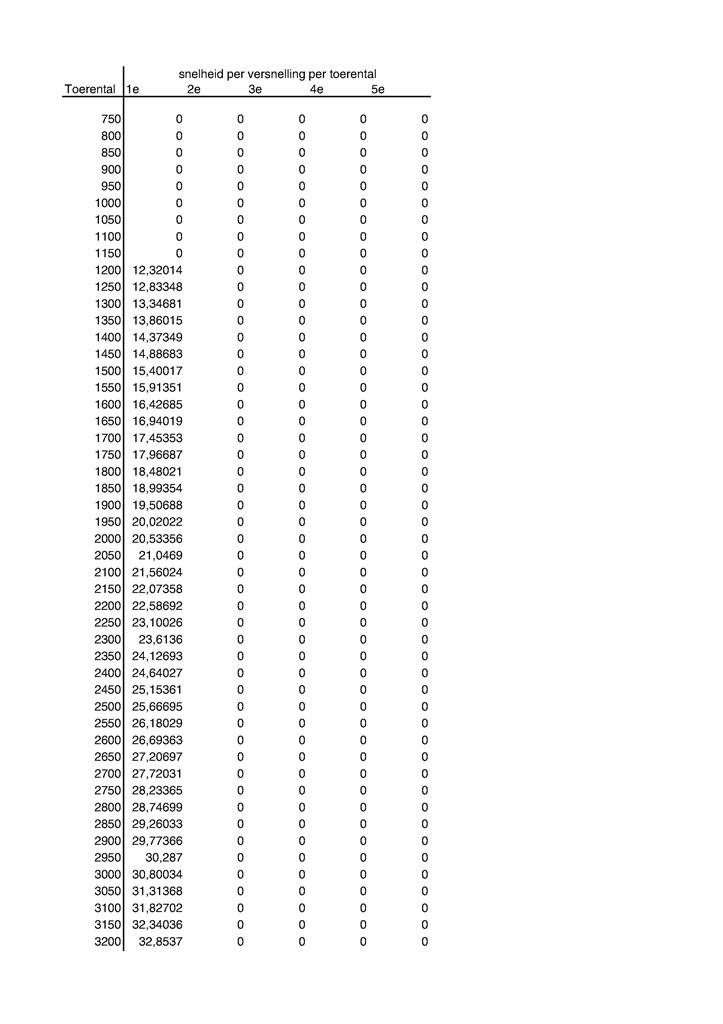

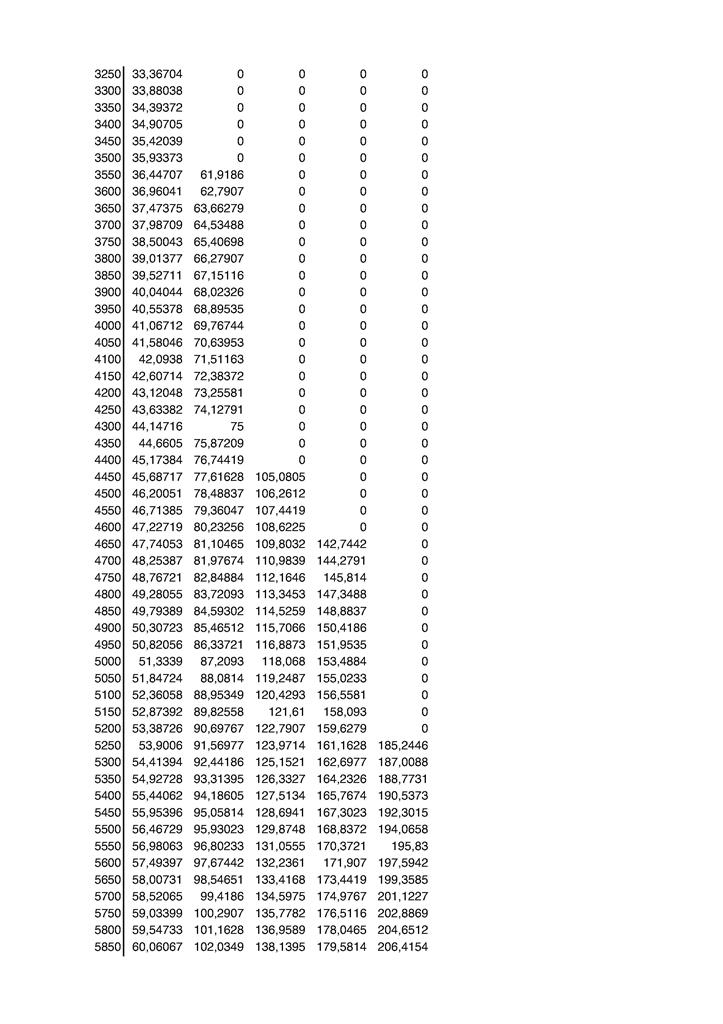

Hieronder het overzicht vanuit het excel met de input voor de grafiek.

Hier zie je steeds per toerental per versnelling de snelheid die op dat moment gereden wordt.

NOOT: door met de maximum of minimum toerentallen te "spelen" wordt de reeks getallen korter of langer,

en de grafiek dient derhalve over het gehele veld getallen opgebouwd te worden,

waarbij gezocht dient te worden naar de cellen waar geen "nul" aanwezig is.

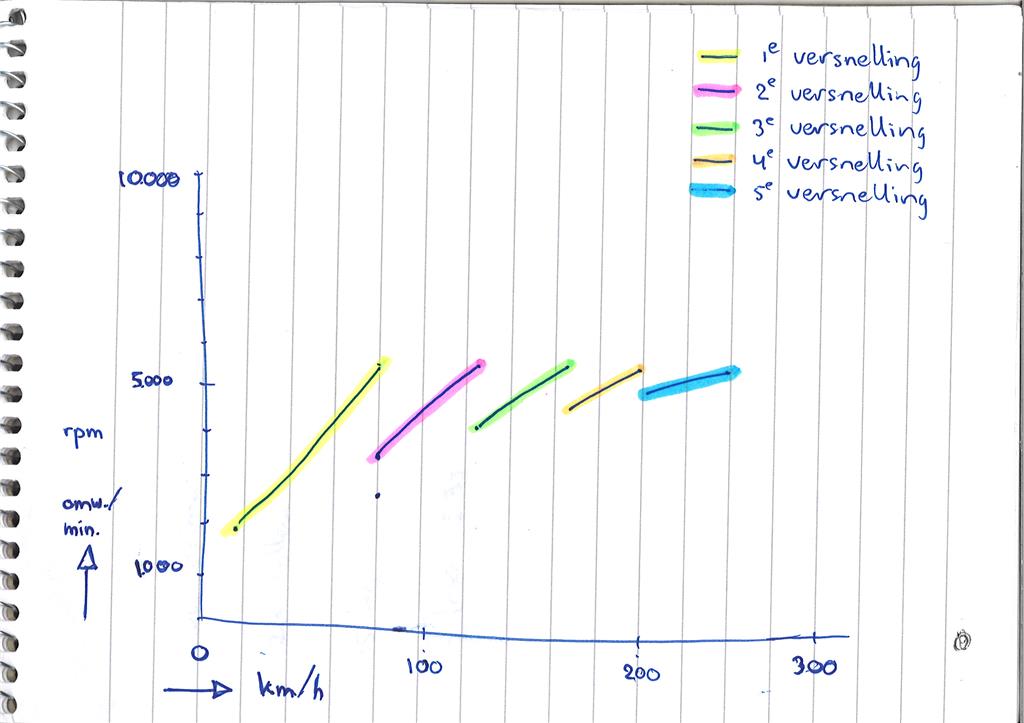

De grafiek zou er dan ongeveer volgens onderstaand voorbeeld uit moeten zien.

In deze situatie heb ik dus ingevoerd dat de motor maximaal 6000 rpm mag draaien,

waardoor de snelheden in de tabelreeks "stopt" bij 6000 rpm,

en in de daaropvolgende versnelling zoekt naar de aansluitende snelheid,

en vanaf daar weer de toerentallen en snelheden weergeeft.

Zal ik dus het maximum toerental op 7000 rpm zetten,

dan zal in elke versnelling de snelheid tot 7000 rpm weergegeven worden,

en zal hij dan weer in de daaropvolgende versnelling de aansluitende snelheid en toerental zoeken,

en vanaf daar de reeks weer opbouwen.

Deze "dynamische" input dient telkens in de grafiek weergegeven te worden,

zodat met enkele kleine wijzigingen direct visueel zichtbaar wordt wat de gevolgen zijn.

Wie kan mij verder helpen??

Answer 1

Ik kan op dit moment geen uitgebreidere informatie geven. Tenzij iemand anders je in de tussentijd helpt, zal ik er eind volgende week naar kijken.

Answer 2

Activeer het tabblad Formules van het Lint.

Klik op Naam definiëren.

Vul in het vak Naam in: Snelheid1

Vul in het vak Verwijst naar de bijbehorende formule in:

=VERSCHUIVING(Versnellingen!$B$2; VERGELIJKEN(WAAR; Versnellingen!$B$3:$B$189>0; 0); 0; AANTAL.ALS(Versnellingen!$B$3:$B$189; ">0"); 1)

Klik OK.

Klik opnieuw op Naam definiëren.

Vul in het vak Naam in: Toerental1

Vul in het vak Verwijst naar de bijbehorende formule in:

=VERSCHUIVING(Versnellingen!$A$2; VERGELIJKEN(WAAR; Versnellingen!$B$3:$B$189>0; 0); 0; AANTAL.ALS(Versnellingen!$B$3:$B$189; ">0"); 1)

Klik OK.

Ga zo door voor Snelheid2, Toerental2 enz.

Je kan de definities in de voorbeeldwerkmap bekijken door in het tabblad Formules op Namen beheren te klikken.
