Bandbreedtevereisten voor Remote Desktop Protocol (RDP)
Remote Desktop Protocol (RDP) is een geavanceerde technologie die gebruikmaakt van verschillende technieken om de externe grafische levering van de server aan het clientapparaat te perfectioneren. Afhankelijk van de use-case, beschikbaarheid van computingresources en netwerkbandbreedte, past RDP dynamisch verschillende parameters aan om de beste gebruikerservaring te bieden.
Remote Desktop Protocol multiplexes multiple Dynamic Virtual Channels (DVCs) in één gegevenskanaal dat via verschillende netwerktransporten wordt verzonden. Er zijn afzonderlijke DVC's voor externe afbeeldingen, invoer, apparaatomleiding, afdrukken en meer. Azure Virtual Desktop-partners kunnen ook hun extensies gebruiken die gebruikmaken van DVC-interfaces.
De hoeveelheid gegevens die via RDP worden verzonden, is afhankelijk van de gebruikersactiviteit. Een gebruiker kan bijvoorbeeld werken met basistekstinhoud voor de meeste sessies en minimale bandbreedte gebruiken, maar vervolgens een afdruk van een document van 200 pagina's genereren naar de lokale printer. Deze afdruktaak gebruikt een aanzienlijke hoeveelheid netwerkbandbreedte.
Wanneer u een externe sessie gebruikt, is de beschikbare bandbreedte van uw netwerk aanzienlijk van invloed op de kwaliteit van uw ervaring. Verschillende toepassingen en weergaveresoluties vereisen verschillende netwerkconfiguraties, dus het is essentieel om ervoor te zorgen dat uw netwerkconfiguratie aan uw behoeften voldoet.
Bandbreedtegebruik schatten
RDP maakt gebruik van verschillende compressiealgoritmen voor verschillende typen gegevens. De onderstaande tabel helpt bij het schatten van de gegevensoverdracht:
| Gegevenstype | Richting | Een schatting maken |
|---|---|---|
| Externe afbeeldingen | Sessiehost naar client | Zie de gedetailleerde richtlijnen |
| Heartbeats | Beide richtingen | ~ 20 bytes elke 5 seconden |
| Invoer | Client naar sessiehost | De hoeveelheid gegevens is gebaseerd op de gebruikersactiviteit, minder dan 100 bytes voor de meeste bewerkingen |
| Bestandsoverdrachten | Beide richtingen | Bestandsoverdrachten maken gebruik van bulkcompressie. .zip-compressie gebruiken voor benadering |
| Afdrukken | Sessiehost naar client | Afdruktaakoverdracht is afhankelijk van het stuurprogramma en het gebruik van bulkcompressie, gebruik .zip compressie voor benadering |
In andere scenario's kunnen de bandbreedtevereisten veranderen, afhankelijk van hoe u ze gebruikt, zoals:
- Spraak- of videovergaderingen
- Realtime communicatie
- 4K-video streamen
Bandbreedte schatten die door externe afbeeldingen wordt gebruikt
Het is moeilijk om bandbreedtegebruik door het externe bureaublad te voorspellen. De gebruikersactiviteiten genereren het grootste deel van het extern bureaublad-verkeer. Elke gebruiker is uniek en verschillen in hun werkpatronen kunnen het netwerkgebruik aanzienlijk wijzigen.
De beste manier om de bandbreedtevereisten te begrijpen, is door echte gebruikersverbindingen te bewaken. Bewaking kan worden uitgevoerd door de ingebouwde prestatiemeteritems of door de netwerkapparatuur.
In veel gevallen kunt u echter het netwerkgebruik schatten door te begrijpen hoe Remote Desktop Protocol werkt en door de werkpatronen van uw gebruikers te analyseren.
Het externe protocol levert de afbeeldingen die door de externe server worden gegenereerd om deze weer te geven op een lokale monitor. In het bijzonder biedt het de bureaublad bitmap volledig samengesteld op de server. Hoewel het verzenden van een bureaublad bitmap lijkt op een eenvoudige taak bij de eerste benadering, is er een aanzienlijke hoeveelheid resources vereist. Een bureaubladafbeelding van 1080p in de niet-gecomprimeerde vorm is bijvoorbeeld ongeveer 8 Mb groot. Voor het weergeven van deze afbeelding op de lokaal verbonden monitor met een bescheiden schermvernieuwingsfrequentie van 30 Hz is een bandbreedte van ongeveer 237 MB/s vereist.
RdP gebruikt de combinatie van meerdere technieken, waaronder maar niet beperkt tot
- Optimalisatie van framesnelheid
- Classificatie van scherminhoud
- Inhoudsspecifieke codecs
- Progressieve afbeeldingscodering
- Caching aan clientzijde
Als u meer inzicht wilt krijgen in externe afbeeldingen, moet u rekening houden met het volgende:
- Hoe rijker de graphics, meer bandbreedte die nodig is
- Tekst- en venstergebruikersinterface-elementen en effen kleurgebieden verbruiken minder bandbreedte dan iets anders.
- Natuurlijke afbeeldingen zijn de belangrijkste inzenders voor het gebruik van bandbreedte. Maar caching aan de clientzijde helpt bij het verminderen ervan.
- Alleen gewijzigde delen van het scherm worden verzonden. Als er geen zichtbare updates op het scherm zijn, worden er geen updates verzonden.
- Video afspelen en andere inhoud met een hoge framesnelheid zijn in feite een diavoorstelling met afbeeldingen. RDP maakt dynamisch gebruik van de juiste videocodecs om ze te leveren met de bijna originele framesnelheid. Het is echter nog steeds afbeeldingen en is nog steeds de belangrijkste bijdrager aan het bandbreedtegebruik.
- Niet-actieve tijd in extern bureaublad betekent geen of minimale schermupdates; netwerkgebruik is dus minimaal tijdens niet-actieve tijden.
- Wanneer het venster van de extern bureaublad-client wordt geminimaliseerd, worden er geen grafische updates verzonden vanaf de sessiehost.
Houd er rekening mee dat de stress op uw netwerk afhankelijk is van zowel de uitvoerframesnelheid van uw app-workload als de weergaveresolutie. Als de framesnelheid of weergaveresolutie toeneemt, neemt de bandbreedtevereiste ook toe. Een lichte workload met een beeldscherm met hoge resolutie vereist bijvoorbeeld meer beschikbare bandbreedte dan een lichte workload met normale of lage resolutie. Voor verschillende weergaveresoluties zijn verschillende beschikbare bandbreedten vereist.
De onderstaande tabel helpt bij het schatten van de gegevens die worden gebruikt door de verschillende grafische scenario's. Deze nummers zijn van toepassing op één monitorconfiguratie met een resolutie van 1920x1080 en met zowel de standaardafbeeldingsmodus als de H.264/AVC 444-grafische modus.
| Scenario | Standaardmodus | H.264/AVC 444-modus | Miniatuur | Beschrijving van het scenario |
|---|---|---|---|---|

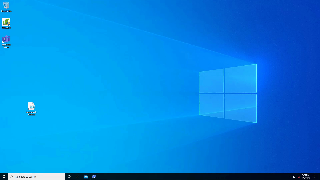

| Niet-actief | 0.3 Kbps | 0.3 Kbps |
|
De gebruiker heeft zijn werk onderbroken en er zijn geen actieve schermupdates |

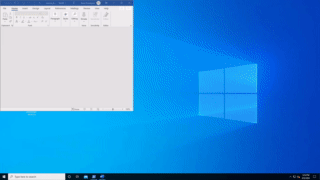

| Microsoft Word | 100-150 Kbps | 200-300 Kbps |
|
Gebruiker werkt actief met Microsoft Word, typen, afbeeldingen plakken en schakelen tussen documenten |
| Microsoft Excel | 150-200 Kbps | 400-500 Kbps |
|
Gebruiker werkt actief met Microsoft Excel, meerdere cellen met formules en grafieken worden tegelijkertijd bijgewerkt |
| Microsoft PowerPoint | 4-4,5 Mbps | 1.6-1.8 Mbps |
|
Gebruiker werkt actief samen met Microsoft PowerPoint, typen, plakken. Gebruiker wijzigt ook uitgebreide afbeeldingen en maakt gebruik van diaovergangseffecten |

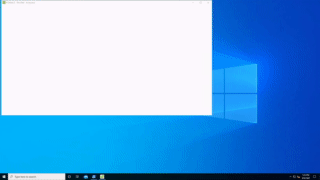

| Surfen op het web | 6-6,5 Mbps | 0.9-1 Mbps |
|
De gebruiker werkt actief met een grafisch rijke website die meerdere statische en geanimeerde afbeeldingen bevat. Gebruiker schuift de pagina's zowel horizontaal als verticaal |

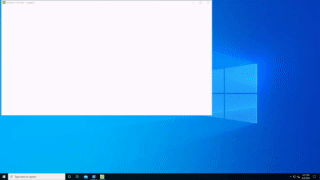

| Afbeeldingengalerie | 3.3-3.6 Mbps | 0.7-0,8 Mbps |
|
De gebruiker werkt actief met de toepassing afbeeldingengalerie. bladeren, zoomen, het formaat van afbeeldingen wijzigen en draaien |
| Video afspelen | 8.5-9,5 Mbps | 2.5-2.8 Mbps |
|
Gebruiker kijkt naar een video van 30 FPS die 1/2 van het scherm verbruikt |

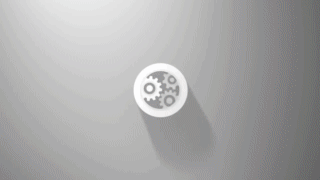

| Video afspelen op volledig scherm | 7.5-8,5 Mbps | 2.5-3.1 Mbps |
|
Gebruiker bekijkt een video van 30 FPS die is gemaximaliseerd op een volledig scherm |
Toewijzing van dynamische bandbreedte
Remote Desktop Protocol is een modern protocol dat is ontworpen om dynamisch aan te passen aan de veranderende netwerkomstandigheden.
In plaats van de vaste limieten voor bandbreedtegebruik te gebruiken, maakt RDP gebruik van continue netwerkdetectie die actief de beschikbare netwerkbandbreedte en retourtijd van pakketten bewaakt. Op basis van de bevindingen selecteert RDP dynamisch de grafische coderingsopties en wijst bandbreedte toe voor apparaatomleiding en andere virtuele kanalen.
Met deze technologie kan RDP de volledige netwerkpijp gebruiken wanneer deze beschikbaar is en snel weer wordt uitgeschakeld wanneer het netwerk nodig is voor iets anders.
RDP detecteert dat en past afbeeldingskwaliteit, framesnelheid of compressiealgoritmen aan als andere toepassingen het netwerk aanvragen.
Gebruik van netwerkbandbreedte beperken met vertragingssnelheid
In de meeste scenario's hoeft u het bandbreedtegebruik niet te beperken, omdat het beperken van de gebruikerservaring van invloed kan zijn op de gebruikerservaring. In de beperkte netwerken wilt u mogelijk het netwerkgebruik beperken. Een ander voorbeeld is geleaseerde netwerken die in rekening worden gebracht voor het gebruikte verkeer.
In dergelijke gevallen kunt u uitgaand RDP-netwerkverkeer beperken door een vertragingssnelheid op te geven in QoS-beleid.
Notitie
Zorg ervoor dat RDP Shortpath voor beheerde netwerken is ingeschakeld . Beperkingssnelheidsbeperking wordt niet ondersteund voor reverse connect-transport.
Beperkingssnelheid voor sessiehost implementeren met behulp van groepsbeleid
U kunt QoS (Quality of Service) op basis van beleid binnen groepsbeleid gebruiken om de vooraf gedefinieerde beperkingssnelheid in te stellen.
Als u een QoS-beleid wilt maken voor sessiehosts die lid zijn van een domein, meldt u zich eerst aan bij een computer waarop groepsbeleid Beheer is geïnstalleerd. Open groepsbeleid Beheer (selecteer Start, wijs Systeembeheer aan en selecteer groepsbeleid Beheer) en voer vervolgens de volgende stappen uit:
Zoek in groepsbeleid Beheer de container waar het nieuwe beleid moet worden gemaakt. Als bijvoorbeeld al uw sessiehostcomputers zich in een organisatie-eenheid met de naam Sessiehosts bevinden, moet het nieuwe beleid worden gemaakt in de organisatie-eenheid sessiehosts.
Klik met de rechtermuisknop op de juiste container en selecteer vervolgens Een groepsbeleidsobject maken in dit domein en koppel deze hier.
Typ in het dialoogvenster Nieuw groepsbeleidsobject een naam voor het nieuwe groepsbeleid-object in het vak Naam en selecteer OK.
Klik met de rechtermuisknop op het zojuist gemaakte beleid en selecteer Bewerken.
Vouw in de groepsbeleid Beheereditor computerconfiguratie uit, vouw Windows Instellingen uit, klik met de rechtermuisknop op QoS op basis van beleid en selecteer vervolgens Nieuw beleid maken.
Typ in het dialoogvenster Op beleid gebaseerde QoS op de openingspagina een naam voor het nieuwe beleid in het vak Naam . Selecteer Uitgaande vertragingsfrequentie opgeven en stel de vereiste waarde in en selecteer vervolgens Volgende.
Selecteer op de volgende pagina Alleen toepassingen met deze uitvoerbare naam en voer de naam svchost.exein en selecteer Vervolgens Volgende. Met deze instelling wordt het beleid geïnstrueerd om alleen prioriteit te geven aan overeenkomend verkeer van de Extern bureaublad-service.
Zorg ervoor dat op de derde pagina zowel een bron-IP-adres als een doel-IP-adres zijn geselecteerd. Selecteer Next. Deze twee instellingen zorgen ervoor dat pakketten worden beheerd, ongeacht welke computer (IP-adres) de pakketten heeft verzonden en welke computer (IP-adres) de pakketten ontvangt.
Selecteer op pagina vier UDP in het protocol Selecteren dat dit QoS-beleid van toepassing is op vervolgkeuzelijst.
Selecteer onder de kop Geef het bronpoortnummerop uit deze bronpoort of -bereik. Typ 3390 in het bijbehorende tekstvak. Selecteer Finish.
Het nieuwe beleid dat u hebt gemaakt, wordt pas van kracht nadat groepsbeleid is vernieuwd op uw sessiehostcomputers. Hoewel groepsbeleid periodiek zelf wordt vernieuwd, kunt u een onmiddellijke vernieuwing afdwingen door de volgende stappen uit te voeren:
Open op elke sessiehost waarvoor u groepsbeleid wilt vernieuwen een opdrachtprompt als beheerder (als administrator uitvoeren).
Voer bij de opdrachtprompt het volgende in
gpupdate /force
Beperkingssnelheid implementeren op sessiehost met behulp van PowerShell
U kunt de vertragingssnelheid voor RDP Shortpath voor beheerde netwerken instellen met behulp van de onderstaande PowerShell-cmdlet:
New-NetQosPolicy -Name "RDP Shortpath for managed networks" -AppPathNameMatchCondition "svchost.exe" -IPProtocolMatchCondition UDP -IPSrcPortStartMatchCondition 3390 -IPSrcPortEndMatchCondition 3390 -ThrottleRateActionBitsPerSecond 10mb -NetworkProfile All
