Overzicht van MB-interface

In deze documentatie wordt het stuurprogrammamodel Mobile Broadband (MB) beschreven. Het MB-stuurprogrammamodel is een softwarearchitectuur die wordt geleverd met Windows 7 en latere versies van Windows. Het biedt een framework voor een geïntegreerde set netwerkfuncties op basis van CDMA (1xRTT/1xEV-DO/1xEV-DO RevA/1xEvDO RevB) en GSM-gebaseerde (GPRS/EDGE/UMTS/HSDPA/TD-SCDMA) mobiele technologieën.

Windows 8 MB minipoortstuurprogramma's zijn gebaseerd op de NDIS 6.30 interface. Windows 7 MB minipoortstuurprogramma's zijn gebaseerd op de NDIS 6.20 interface. MB-minipoortstuurprogramma's moeten de juiste NDIS 6.x-specificatie volgen, naast de DDIS's (Device Driver Interfaces) die in deze documentatie worden beschreven.

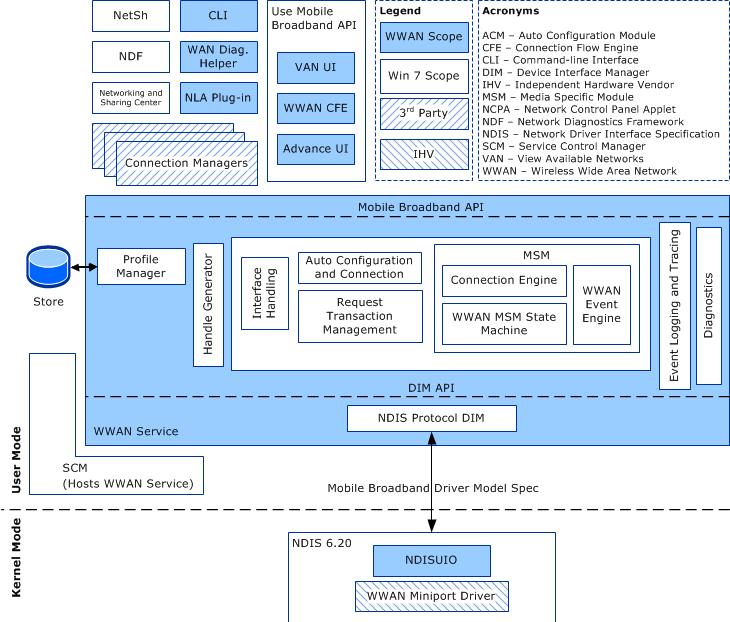

Het volgende diagram vertegenwoordigt de architectuur van het MB-stuurprogrammamodel.

Terminologie

Houd er rekening mee dat de termen Wireless Wide Area Network (WWAN) en Mobile Broadband (MB) door elkaar worden gebruikt in deze documentatie om de Mobile Broadband-technologie te vertegenwoordigen.

De termen activeren en activering hebben twee verschillende betekenissen in deze documentatie. De term activeren is gerelateerd aan serviceactivering, bijvoorbeeld wanneer een netwerkprovider het MB-abonnement expliciet moet inschakelen voordat de services van de provider kunnen worden gebruikt. De term activering is specifiek voor het instellen van een verbinding in GSM-gebaseerde technologieën (GPRS/EDGE/UMTS/HSDPA/TD-SCDMA). PDP-contextactivering verwijst bijvoorbeeld naar het instellen van een MB-verbinding volgens de parameters die zijn opgegeven in de PDP-context.

SIM-toegang verwijst naar toegang tot de Subscriber Identity Module (SIM, ook wel bekend als de R-UIM). Als het MB-apparaat geen SIM/R-UIM als fysieke entiteit heeft, maar in plaats daarvan een logisch equivalent heeft dat is ingesloten in het apparaat, is deze term ook van toepassing op dat logische circuitequivalent. Wanneer SIM-toegang niet vereist is, wordt verwacht dat het minipoortstuurprogramma de informatie van de SIM niet ophaalt om de aanvraag te voltooien.

Semantiek

Het MB-serviceonderdeel in de gebruikersmodus kan geen gegevens rechtstreeks uitwisselen met MB minipoortstuurprogramma's in de kernelmodus. Tussenpersonen, zoals WMI of NDIS-filterstuurprogramma's, zijn vereist. Ter vereenvoudiging worden deze tussenpersonen niet expliciet in deze documentatie besproken. Deze weglating betekent echter niet dat de MB-service en MB-minipoortstuurprogramma's directe gegevensuitwisseling kunnen aangaan.

De volgende onderwerpen bevatten een overzicht van NDIS 6.20- en MB OID-semantiek, de procedures die minipoortstuurprogramma's moeten volgen om synchrone en asynchrone bewerkingen uit te voeren, en een overzicht van de bewerkingen die worden ondersteund door het Mobile Broadband-stuurprogrammamodel:

MB / NDIS 6.20 Interfacen Overzicht

MB-gegevensmodel

MB Operationele Semantiek MB

MB-stuurprogramma-modelversiebeheer

MB Miniport-stuurprogramma INF-vereisten

MB Miniport-stuurprogrammatypen

ALGEMENE kenmerkvereisten voor MB-adapter

ondersteuning voor MB-ruwe IP-pakketverwerking

Richtlijnen voor IP-adresmeldingen van MB Miniport-stuurprogramma's

Foutregistratie voor MB Miniport-stuurprogramma's

Prestatie-eisen voor de MB Miniport Driver
