Planowanie pojemności magazynu w usłudze Azure Stack Hub

W poniższych sekcjach przedstawiono informacje dotyczące planowania pojemności magazynu usługi Azure Stack Hub, które ułatwiają planowanie potrzeb związanych z magazynem rozwiązania.

Użycie i organizacja pojemności magazynu

Hiperkonwergentna konfiguracja usługi Azure Stack Hub umożliwia udostępnianie fizycznych urządzeń magazynujących. Istnieją trzy główne podziały dostępnego magazynu, które mogą być współużytkowane: infrastruktura, tymczasowa przestrzeń magazynowa maszyn wirtualnych klientów, oraz magazyn zabezpieczający obiekty blob, tabele i kolejki usług Azure Consistent Storage (ACS).

Bezpośrednie miejsca do magazynowania — pamięć podręczna i warstwy pojemności

Wykorzystywana jest przestrzeń pamięciowa na potrzeby systemu operacyjnego, lokalnego logowania, zrzutów i innych tymczasowych potrzeb przechowywania infrastruktury. Ta lokalna pojemność magazynu jest oddzielna (pod względem urządzeń i pojemności) od urządzeń magazynujących, które są objęte zarządzaniem konfiguracją funkcji Storage Spaces Direct. Pozostałe urządzenia pamięci masowej są umieszczane w jednej puli pojemności pamięci masowej, niezależnie od liczby serwerów w jednostce skalowania.

Te urządzenia mają dwa typy: pamięć podręczną i pojemność. Storage Spaces Direct wykorzystuje urządzenia pamięci podręcznej do buforowania zapisu i odczytu. Pojemności tych urządzeń pamięci podręcznej, w trakcie używania, nie są uwzględnione w sformatowanej i widocznej pojemności dysków wirtualnych. Natomiast funkcja Storage Spaces Direct wykorzystuje urządzenia pamięci masowej w tym celu, wskazując "lokalizację główną" zarządzanych danych.

Infrastruktura usługi Azure Stack Hub bezpośrednio przydziela całą pojemność magazynu i zarządza nią. Operator nie musi podejmować wyborów dotyczących konfiguracji, alokacji, rozszerzania pojemności. Usługa Azure Stack Hub automatyzuje te decyzje projektowe, aby dostosować je do wymagań rozwiązania podczas początkowej instalacji i wdrożenia lub rozszerzenia pojemności. Usługa Azure Stack Hub uwzględnia odporność, pojemność zarezerwowaną na potrzeby ponownego kompilowania i inne szczegóły w ramach projektu.

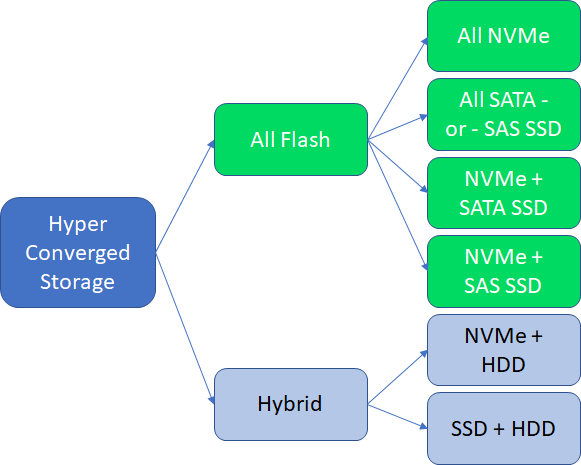

Operatorzy mogą wybierać między konfiguracją all flash a konfiguracją hybrydową.

diagram

We wszystkich konfiguracjach flash konfiguracja może być konfiguracją dwuwarstwową lub jednowarstwową. Jeśli konfiguracja jest jednowarstwowa, wszystkie urządzenia pojemnościowe są tego samego typu (na przykład NVMe lub SSD SATA lub SSD SAS), a urządzenia pamięci podręcznej nie są używane. W dwuwarstwowej konfiguracji wszystkich dysków flash typowa konfiguracja to NVMe jako urządzenia pamięci podręcznej, a następnie dyski SSD SATA lub SAS jako urządzenia pojemności.

W hybrydowej konfiguracji dwuwarstwowej, pamięć podręczna może być wybierana spośród dysków SSD NVMe, SATA lub SAS, a pojemność to HDD.

Krótkie podsumowanie konfiguracji bezpośrednich miejsc do magazynowania i magazynu usługi Azure Stack Hub jest następujące:

• Jedna pula Storage Spaces Direct na jednostkę skalującą (wszystkie urządzenia magazynujące są konfigurowane w ramach jednej puli).
• Dyski wirtualne są tworzone jako lustro z trzema kopiami, aby zapewnić najlepszą wydajność i odporność.
• Każdy dysk wirtualny jest sformatowany jako system plików ReFS.
• Pojemność dysku wirtualnego jest obliczana i przydzielana w taki sposób, aby w puli pozostawić nieprzydzieloną ilość pojemności danych równą pojemności jednego urządzenia. Jest to odpowiednik jednego dysku pojemności na serwer.
• Każdy system plików ReFS ma włączoną funkcję BitLocker na potrzeby szyfrowania danych magazynowanych.

Dyski wirtualne utworzone automatycznie, a ich pojemności są następujące:

Nazwa	Obliczanie pojemności	Opis
Urządzenie lokalne/rozruchowe	Minimum 340 GB1	Indywidualna pamięć serwerowa dla obrazów systemu operacyjnego i lokalnych maszyn wirtualnych infrastruktury.
Infrastruktura	3,5 TB	Wszystkie użycia infrastruktury Azure Stack Hub.
VmTemp	Zobacz poniżej2	Maszyny wirtualne najemcy mają dołączony dysk tymczasowy, a dane są przechowywane na tych dyskach wirtualnych.
ACS	Zobacz poniżej 3	Pojemność usługi Azure Consistent Storage na potrzeby obsługi obiektów blob, tabel i kolejek.

¹ Minimalna pojemność magazynu wymagana przez partnera rozwiązań usługi Azure Stack Hub.

² Rozmiar dysku wirtualnego używanego dla dysków tymczasowych maszyny wirtualnej dzierżawcy jest obliczany jako stosunek do pamięci fizycznej serwera. Dysk tymczasowy jest współczynnikiem pamięci fizycznej przypisanej do maszyny wirtualnej. Alokacja wykonywana dla magazynu "dysk tymczasowy" w usłudze Azure Stack Hub przechwytuje większość przypadków użycia, ale może nie być w stanie spełnić wszystkich potrzeb magazynu tymczasowego dysku. Stosunek jest kompromisem między udostępnieniem magazynu tymczasowego a niezużywaniem większości pojemności magazynu rozwiązania na pojemność dysku tymczasowego. Jeden dysk magazynu tymczasowego jest tworzony na serwer w jednostce skalowania. Pojemność magazynu tymczasowego nie przekracza 10 procent ogólnej dostępnej pojemności magazynu w puli magazynów jednostki skalowania. Obliczenie jest podobne do następującego przykładu:

  DesiredTempStoragePerServer = PhysicalMemory * 0.65 * 8
  TempStoragePerSolution = DesiredTempStoragePerServer * NumberOfServers
  PercentOfTotalCapacity = TempStoragePerSolution / TotalAvailableCapacity
  If (PercentOfTotalCapacity <= 0.1)
      TempVirtualDiskSize = DesiredTempStoragePerServer
  Else
      TempVirtualDiskSize = (TotalAvailableCapacity * 0.1) / NumberOfServers

³ Dyski wirtualne utworzone do użytku przez usługę ACS są prostym podziałem pozostałej pojemności. Jak wspomniano, wszystkie dyski wirtualne są zabezpieczone trójstopniowym mirrorowaniem, a pojemność jednego dysku pojemnościowego dla każdego serwera pozostaje nieprzydzielona. Różne dyski wirtualne wcześniej wyliczone są przydzielane jako pierwsze, a pozostała pojemność jest następnie używana dla dysków wirtualnych ACS.

Następne kroki

Poznaj Planista pojemności usługi Azure Stack Hub.
