Przypisywanie publicznego adresu IP do maszyny wirtualnej

Dotyczy: Azure Local 2311.2 i nowsze; Windows Server 2022, Windows Server 2019, Windows Server 2016

W tym artykule opisano, jak przy użyciu programu Windows Admin Center przypisać publiczny adres IP sieci zdefiniowanej przez oprogramowanie (SDN) do maszyny wirtualnej w środowisku lokalnym platformy Azure. Przypisując publiczny adres IP do maszyny wirtualnej, można włączyć maszynę wirtualną do komunikowania się z sieciami zewnętrznymi, zwiększając jej możliwości i rozszerzając łączność.

Informacje o przypisywaniu publicznego adresu IP do maszyny wirtualnej

Przypisywanie publicznego adresu IP do maszyny wirtualnej zapewnia następujące kluczowe korzyści:

• Ulepszona dostępność spoza wystąpienia lokalnego Azure. Przypisywanie publicznego adresu IP do maszyny wirtualnej umożliwia bezpośredni dostęp przychodzący i wychodzący z karty sieciowej maszyny wirtualnej.
• Eliminowanie translatora adresów sieciowych (NAT). Dzięki publicznemu adresowi IP maszyna wirtualna może komunikować się bezpośrednio z sieciami zewnętrznymi bez konieczności użycia NAT.
• Włącz dostęp do protokołu ICMP (Internet Control Message Protocol). Przypisując publiczny adres IP do maszyny wirtualnej, możesz włączyć korzystanie z protokołu ICMP.
• Testowanie i walidacja. Przypisanie publicznego adresu IP do maszyny wirtualnej umożliwia sprawdzenie, czy wdrożenie SDN działa prawidłowo z protokołem routingu, takim jak Border Gateway Protocol (BGP).

Obejrzyj film wideo na temat przypisywania publicznego adresu IP do maszyny wirtualnej w środowisku lokalnym platformy Azure.

Wymagania wstępne

Przed rozpoczęciem przypisywania publicznego adresu IP do maszyny wirtualnej upewnij się, że zostały spełnione następujące wymagania wstępne:

• Istniejące lokalne wystąpienie Azure.

• Program Windows Admin Center zainstalowany na komputerze zarządzania i zarejestrowany na platformie Azure.

• Sieć zdefiniowana programowo (SDN) wdrożona w usłudze Azure Local.

• Publiczny adres IP, który można przypisać do maszyny wirtualnej.

Przypisywanie publicznego adresu IP do maszyny wirtualnej

Wykonaj następujące kroki, aby przypisać publiczny adres IP do maszyny wirtualnej:

1. W Centrum administracyjnym systemu Windows w obszarze Narzędzia przewiń w dół i wybierz pozycję Maszyny wirtualne.

2. Karta Spis po prawej stronie zawiera listę wszystkich maszyn wirtualnych dostępnych w bieżącym węźle lub systemie. Wybierz określoną maszynę wirtualną, do której chcesz przypisać publiczny adres IP, a następnie wybierz pozycję Ustawienia.

3. W obszarze Ustawienia wybierz pozycję Sieci do zarządzania ustawieniami karty sieciowej, w tym dodawaniem, usuwaniem lub modyfikowaniem.

4. Jeśli maszyna wirtualna ma już kartę sieciową i adres IP, możesz przejść do następnego kroku. W przeciwnym razie wykonaj następujące kroki, aby dodać kartę sieciową i adres IP:

   1. Wybierz pozycję Dodaj kartę sieciową.
   2. Wybierz odpowiedni przełącznik wirtualny z listy rozwijanej.
   3. Wybierz odpowiedni tryb izolacji, sieć i podsieć.

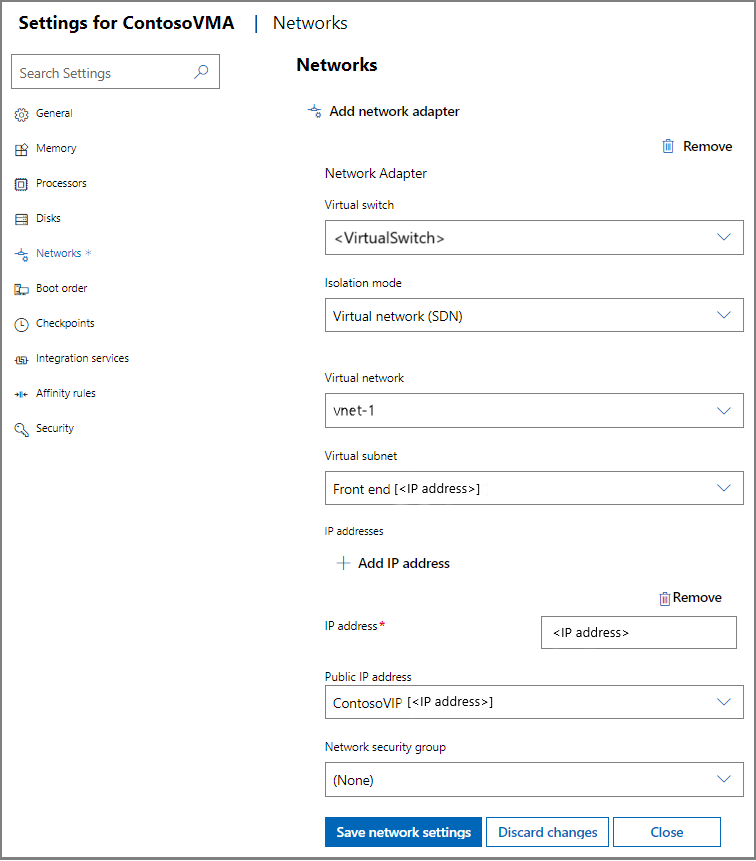

   4. Wybierz pozycję Dodaj adres IP i wprowadź adres IP w polu Adres IP.

5. Z listy rozwijanej Publiczny adres IP wybierz wstępnie skonfigurowany publiczny adres IP.

6. Wybierz pozycję Zapisz ustawienia sieciowe, aby zastosować nową konfigurację.



Weryfikowanie publicznego adresu IP przypisanego do maszyny wirtualnej

Po przypisaniu publicznego adresu IP do maszyny wirtualnej adres IP nie jest wyświetlany podczas uruchamiania Ipconfig na maszynie wirtualnej.

Zamiast tego wykonaj następujące kroki, aby zweryfikować konfigurację publicznego adresu IP:

1. W Centrum administracyjnym systemu Windows w obszarze Narzędzia przewiń w dół i wybierz pozycję Maszyny wirtualne.
2. Na karcie Spis wybierz maszynę wirtualną, do której przypisano publiczny adres IP, a następnie wybierz pozycję Ustawienia.
3. W obszarze Ustawienia wybierz pozycję Sieci.
4. Znajdź kartę sieciową, której przypisałeś publiczny adres IP. Przypisany publiczny adres IP powinien być teraz wyświetlany dla tej konkretnej karty sieciowej.

Rozwiązywanie problemów

Jeśli podczas przypisywania publicznego adresu IP wystąpią jakiekolwiek problemy, sprawdź następujące kwestie:

• Upewnij się, że publiczny adres IP nie jest używany przez inne urządzenie w sieci.

• Upewnij się, że przełącznik wirtualny wybrany podczas instalacji karty sieciowej jest poprawnie skonfigurowany.

• Sprawdź, czy masz uprawnienia niezbędne do wprowadzania zmian w centrum lokalnym platformy Azure i w centrum administracyjnym systemu Windows.

• Sprawdź konfigurację sieci SDN. Jeśli występują problemy z siecią SDN, mogą uniemożliwić przypisywanie publicznego adresu IP.

Następne kroki

• Konfigurowanie sieciowych grup zabezpieczeń za pomocą centrum administracyjnego systemu Windows.
• Konfigurowanie sieciowych grup zabezpieczeń przy użyciu programu PowerShell.
• Konfigurowanie sieciowych grup zabezpieczeń przy użyciu tagów w centrum administracyjnym systemu Windows.
