Konfigurowanie programowego modułu równoważenia obciążenia pod kątem portów wysokiej dostępności

Dotyczy: Azure Local 2311.2 i nowsze; Windows Server 2022, Windows Server 2019

Ten artykuł zawiera omówienie reguły portów o wysokiej dostępności i ich przeznaczenie. Opisano w nim również wymagania wstępne dotyczące konfigurowania takich reguł, kroków konfiguracji, obsługiwanych konfiguracji i skojarzonych ograniczeń.

Omówienie reguły portów o wysokiej dostępności

Reguła portów wysokiej dostępności to typ reguły równoważenia obciążenia, która ułatwia równoważenie obciążenia wszystkich protokołów we wszystkich portach. Podobnie jak wszystkie reguły równoważenia obciążenia, reguła portów o wysokiej dostępności opiera się na połączeniu pięciokrotki: adres źródłowy, adres docelowy, port źródłowy, port docelowy i protokół.

Aby zastosować tę regułę, należy ustawić stan protokołu na Wszystkie, tak aby zarówno datagram użytkownika (UDP) i datagramy protokołu TRANSMISSION Control Protocol (TCP) zostały zaakceptowane. Należy również ustawić port frontonu i port zaplecza na wartość 0 w celu zapewnienia wysokiej dostępności.

Dlaczego warto używać portów wysokiej dostępności?

Porty o wysokiej dostępności są przydatne w scenariuszach wysokiej dostępności oraz w procesie skalowania zasobów sieciowych wirtualnych urządzeń (NVA) w ramach Twoich sieci wirtualnych. Ta funkcja może również pomóc w równoważeniu obciążenia dużej liczby portów.

Jeśli na przykład używasz urządzeń wirtualnych do zarządzania zabezpieczeniami obciążeń, upewnij się, że urządzenia wirtualne są wysoce dostępne. Porty wysokiej dostępności mogą zapewnić wysoką dostępność i niezawodność, oferując:

• Szybki failover do zdrowych instancji
• Wysoka wydajność dzięki skalowaniu w poziomie do n aktywnych instancji.

Wymagania wstępne

Aby skonfigurować regułę portów wysokiej dostępności, należy skonfigurować następujące elementy:

• Pula serwerów backendowych
• Konfiguracja adresu IP frontendowego
• Sonda kondycji

Uwaga

W przypadku puli zaplecza należy najpierw skonfigurować maszyny wirtualne. Aby dowiedzieć się, jak skonfigurować maszynę wirtualną i inne konfiguracje, zapoznaj się z następującymi artykułami:

• Aby uzyskać informacje na temat zarządzania maszynami wirtualnymi, zobacz Zarządzanie maszynami wirtualnymi za pomocą centrum administracyjnego systemu Windows.
• Aby uzyskać informacje na temat zarządzania programowym modułem równoważenia obciążenia, zobacz Zarządzanie programowym modułem równoważenia obciążenia dla sieci SDN.

Konfigurowanie reguły równoważenia obciążenia dla portów wysokiej dostępności

1. W centrum administracyjnym systemu Windows w obszarze Wszystkie połączenia wybierz klaster, na którym chcesz utworzyć moduł równoważenia obciążenia.

2. W obszarze Narzędzia przewiń w dół do obszaru Sieć i wybierz pozycję Moduły równoważenia obciążenia.

   • Jeśli moduły równoważenia obciążenia nie są dostępne w obszarze Narzędzia, dodaj tę funkcję za pomocą rozszerzenia modułów równoważenia obciążenia SDN. Aby uzyskać informacje o sposobie instalowania rozszerzenia, zobacz Instalowanie rozszerzeń i zarządzanie nimi.
   • Jeśli nie masz jeszcze utworzonego modułu równoważenia obciążenia, zobacz Deploy SDN Software Load Balancer (Wdrażanie programowego modułu równoważenia obciążenia sieci SDN).

3. Po utworzeniu swojego modułu równoważenia obciążenia lub wybraniu odpowiedniego modułu do zastosowania reguły wysokiej dostępności, przewiń w dół, aby zobaczyć sekcję Zasady równoważenia obciążenia.

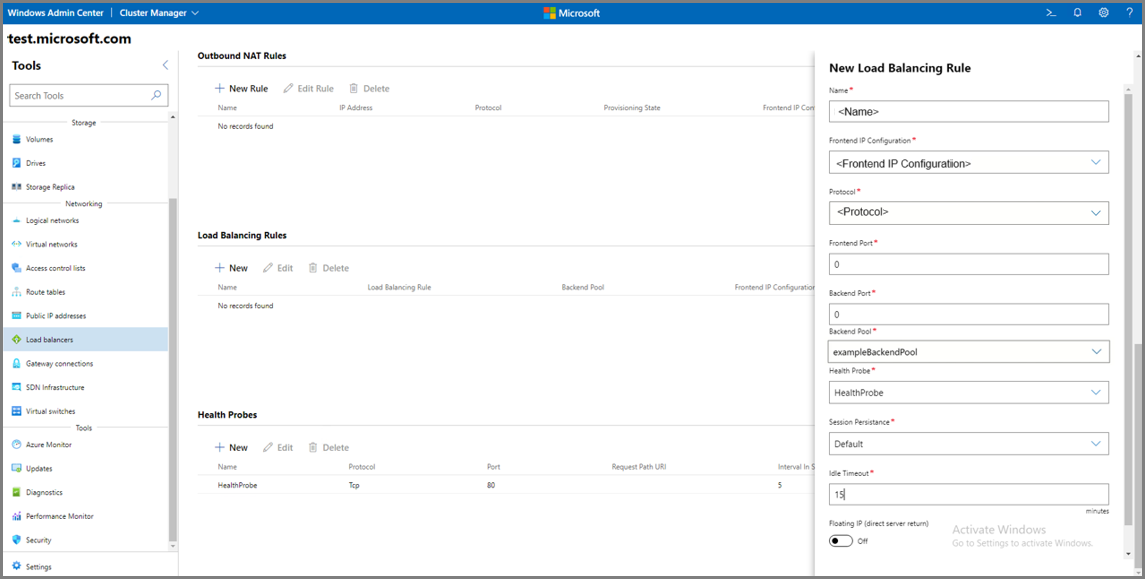

4. Wybierz pozycję Nowy , aby dodać nową regułę.

5. Wprowadź lub wybierz następujące informacje w temacie Dodawanie reguły równoważenia obciążenia.

   Nazwa/nazwisko	Wartość
   Konfiguracja adresu IP frontonu	Wybierz konfigurację adresu IP frontonu.
   Protokół	Wszystkie
   Port interfejsu użytkownika	0
   Port zaplecza	0
   Pula zaplecza	Wybierz pulę zaplecza dla modułu równoważenia obciążenia.
   Sonda kondycji	Wybierz sondę kondycji.
   Trwałość sesji	Wartość domyślna
   Limit czasu bezczynności (w minutach)	Pozostaw wartość domyślną lub przesuń suwak do wymaganego limitu czasu bezczynności.
   Pływający adres IP (bezpośredni zwrot przez serwer)	Włączone/wyłączone

6. Po wypełnieniu niezbędnych informacji wybierz pozycję Utwórz lub Prześlij.

Obsługiwane konfiguracje

Reguła portów wysokiej dostępności obsługuje następujące konfiguracje:

• Pojedyncze, niezmienne porty o wysokiej dostępności (bez obsługi Direct Server Return). Wybierz Wyłącz dla przycisku Adres IP (Pływający) w tej konfiguracji.

• Pojedynczy pływający adres IP (Direct Server Return), porty wysokiej dostępności. Wybierz opcję Włącz dla przycisku pływającego IP dla tej konfiguracji.

• Wiele konfiguracji portów wysokiej dostępności w module równoważenia obciążenia. Aby skonfigurować więcej niż jeden fronton portu o wysokiej dostępności dla tej samej puli zaplecza, wykonaj następujące kroki:

  • Skonfiguruj więcej niż jeden adres IP front-endu dla jednego wewnętrznego load balancera
  • Skonfiguruj wiele reguł równoważenia obciążenia, gdzie każda reguła ma unikalny adres IP wejściowy
  • Ustaw konfiguracje portów wysokiej dostępności i ustaw zmienny adres IP na Włączone dla wszystkich reguł równoważenia obciążenia

• Wewnętrzny moduł równoważenia obciążenia z portami o wysokiej dostępności i publicznym modułem równoważenia obciążenia w tej samej instancji zaplecza i odwrotnie.

• Równoważenie obciążenia dla portów o wysokiej dostępności zarówno dla wewnętrznych, jak i publicznych równoważników obciążenia.

Ograniczenia

Poniżej przedstawiono ograniczenia dotyczące używania reguł równoważenia obciążenia portów o wysokiej dostępności:

• Połączenie reguł równoważenia obciążenia portów o wysokiej dostępności i portów o niskiej dostępności wskazujących na te same konfiguracje IP zaplecza nie jest obsługiwane, chyba że oba porty mają włączony pływający adres IP.
• Symetria przepływu (głównie w scenariuszach NVA) jest obsługiwana tylko w przypadku pojedynczej karty sieciowej front-end (konfiguracji pojedynczego adresu IP front-end) i puli zaplecza. Korzystanie z wielu modułów równoważenia obciążenia, reguł równoważenia obciążenia albo wielu kart sieciowych nie zapewnia symetrii.
• Węzeł zaplecza wewnętrznego modułu równoważenia obciążenia wysokiej dostępności nie może być węzłem zaplecza innego wewnętrznego modułu równoważenia obciążenia.
• Wystąpienie zaplecza wewnętrznego modułu równoważenia obciążenia z adresem pływającym IP i portami wysokiej dostępności nie może być wystąpieniem zaplecza innego wewnętrznego modułu równoważenia obciążenia z portami wysokiej dostępności bez adresu pływającego IP.

Następne kroki

Zobacz Deploy an SDN infrastructure using SDN Express (Wdrażanie infrastruktury SDN przy użyciu usługi SDN Express).
