Gráfico linhas não acompanha valores

Question

Bom dia!

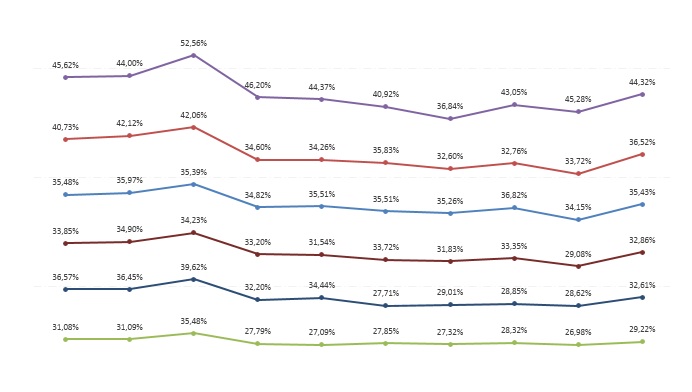

Tenho um gráfico em linhas no office 2013 que as linhas não estão acompanhando os valores. Alguém sabe porque?

Até alterei a linha para eixo secundário, só que o gráfico fica todo desproporcional... :(

Se pegarem as duas primeiras linhas superiores entre o 8º e o 9º valor, estão valores que na tendencia deveriam subir linha, porém o valor está descendo.

Alguém pode me ajudar?

Answer 1

Olá Edvan!

Visualizando o seu arquivo pude conferir o que está errado no seu gráfico.

O problema é que o tipo de gráfico que você escolheu não é o adequado.

Você escolheu do tipo "Linhas Empilhadas com marcadores", quando o ideal seria o de "Linhas com marcadores".

Ao utilizar um gráfico do tipo empilhado, você está acumulando um valor de série sobre outro em cada categoria no gráfico. No seu caso, o valor da última serie de cima para baixo é 44,32%, entretanto colocando o ponto no gráfico empilhado ele vai cair no ponto da somatória de todos os que está abaixo dele (29,22% + 32,61% + 32,86% + 35,43% + 36,52% + 44,32% = 210,96%), por que o seu gráfico está com essa configuração. Exiba o eixo vertical que você conseguirá visualizar bem esta questão.

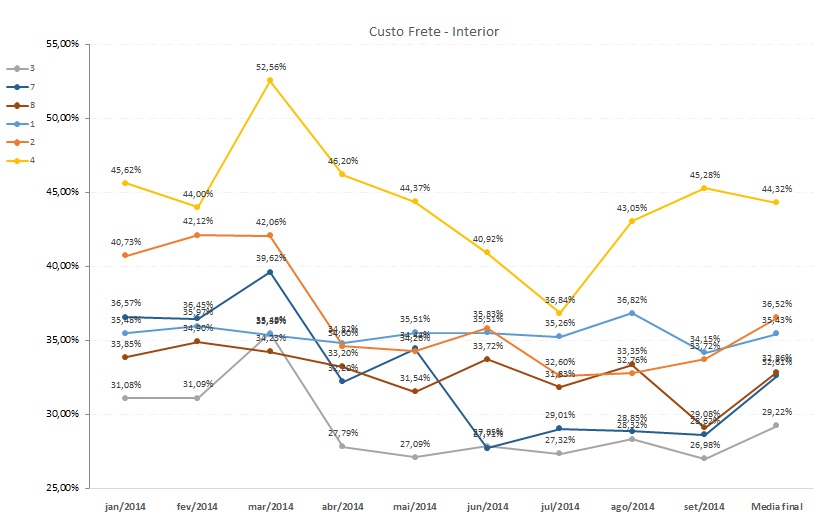

Ajuste seu gráfico com o tipo "Linhas com marcadores" que ele ficará ajustado certo em relação aos valores do seu eixo:

Agora se a sua intenção é ver individualmente cada linha, construa um gráfico para cada série.

Abraços!

Answer 2

Muito obrigado!!!

Answer 3

Segue:

https://drive.google.com/file/d/0B4kv\_4D-QkxcQXU4NEd2SW5zakU/view?usp=sharing

Answer 4

Olá Edvan!

Poderia disponibilizar esta sua pasta de trabalho para analisar melhor essa situação?
