Gráfico com apenas o eixo X (abscissas)

Question

Olá.

Eu estou precisando fazer vários gráficos no Excel.

Até aí, tudo bem. Nada mais simples do que fazer gráficos nessa planilha.

O problema é que os gráficos precisam ter somente o eixo X das abscissas e também se restringir aos valores mínimos e máximos desse eixo.

Por exemplo, vamos supor que eu tenha o valor mínimo de 30 e o máximo de 180, e um valor dado de 76. O gráfico deverá ser apenas uma linha, assinalando 30 na extremidade esquerda, 180 na direita e 76 com um ponto assinalado nessa linha, de acordo com a escala.

Assim:

|____________________o____________________________________|

30                  76                                   180

Eu tenho três colunas de dados, A, B e C, assim:

 A   B    C

30  76  180

10  15   24

 6  13   18

onde A apresenta os valores mínimos, B, os valores dados e C, os valores máximos.

Já mexi e remexi a formatação dos dados e dos eixos, mas não consigo fazer gráficos que façam como quero.

Já vi que tem como definir valores máximos e mínimos fixos, mas não é isso. Esses valores mudam conforme a tabela. E também não vi como me livrar do eixo Y, das ordenadas. Ele sempre insiste em aparecer, mesmo que eu o defina como zero.

Alguém teria uma solução?

Obrigado.

Answer 1

Olá GabArito!

Uma forma de você conseguir uma representação gráfica para este tipo de situação é utilizando o gráfico de dispersão com linhas. Para conseguir montar do jeito que você deseja siga os passos:

1. monte a sequencia desejada em uma linha e na linha de baixo digite a sequência 1, 1, 1

Ex:

30  76  180

1     1     1

2. Selecione este intervalo e insira o gráfico do tipo "Dispersão com linhas retas e marcadores".

• Você verá que o gráfico já ficará com o desenho que você deseja, então bastará trabalhar no gráfico de forma a apagar os eixos e linhas de grade para ficar somente a linha da série.

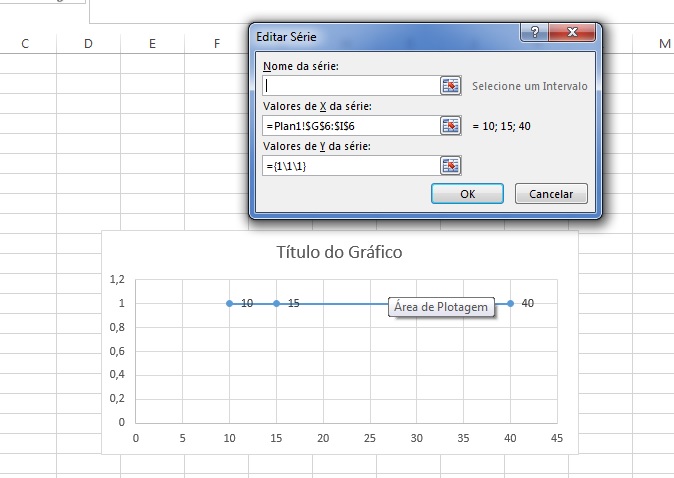

3. Após gerar o gráfico, para não precisar utilizar a linha com os três números 1, você pode modificar manualmente os valores nos dados de origem do gráfico. Observe a imagem:

Você pode trocar os valores de Y da série conforme a imagem, ou colocar 1;1;1 (sem sinal de igual no começo). Fazendo assim, você poderá apagar a linha com 1, 1, 1 na planilha.

4. Adicione os rótulos de dados e modifique para aparecer somente os valores de X.

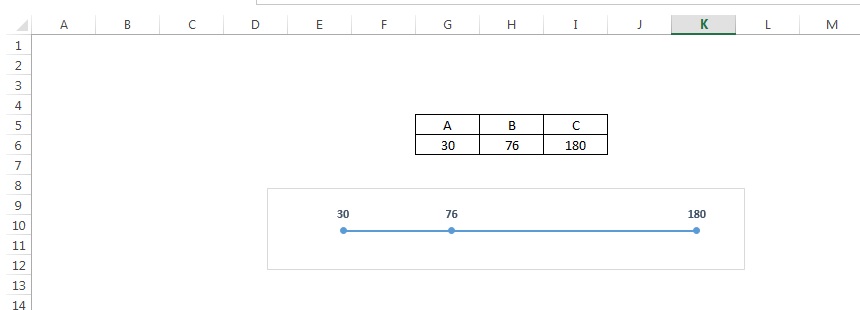

O resultado final após todos ajustes desejados ficará assim:

Tenta ai e qualquer coisa pergunte novamente.

Abs!

Answer 2

Olá!

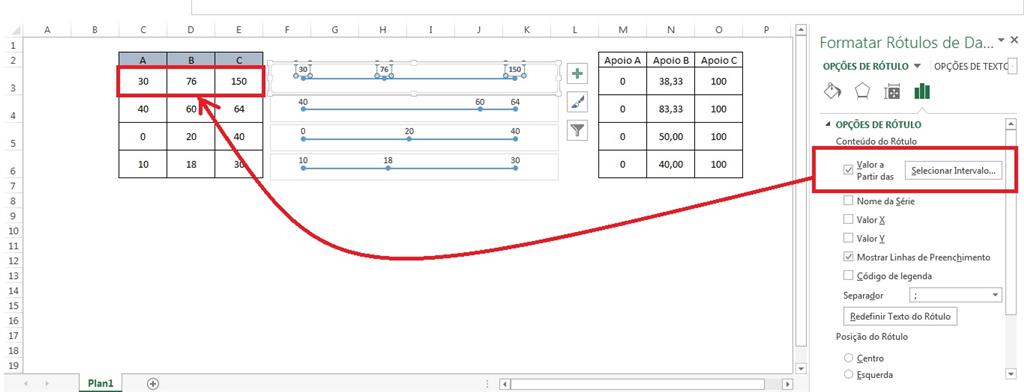

É possível montar o gráfico de forma que o tamanho do ponto inicial e final fiquem sempre fixos. Para isso é necessário criar uma outra série de apoio e calcular a proporção do ponto central em relação a diferença dos pontos inicial e final, e quanto ao rótulo de dados utilizar a opção "Valor a partir das células" selecionando os dados da série real (Não tenho certeza se esta opção está disponível no Office 2010).

Falando assim é complicado, por isso vou postar o link para você visualizar o modelo:

https://dl.dropboxusercontent.com/u/80811028/Modelo%20Gr%C3%A1fico%20-%201%20abscissa.xlsx

Talvez não atenda totalmente a sua necessidade de automação, pois para fazer um novo gráfico para outra série, você terá que ajustar a origem dos dados e a origem dos rótulos. Mas pelo menos você não precisará ajustar o layout do gráfico, uma vez que pronto bastará copiar e colar e ajustar as origens.

Tenta ai e qualquer coisa pergunte.

Abraços!

Answer 3

Veja como está ficando.

Está ainda meio bagunçado, mas veja as áreas de plotagem com os valores máximos longe das bordas. É isso que desejo evitar. O ideal seria que cara reta tivesse o mesmo tamanho das demais. Destaque para o terceiro gráfico: está todo fora de padrão... :-(

Você teria como sugerir uma forma de automatizar o processo?

E mais, teria como já deixar gráficos prontos somente esperando a digitação das linhas da tabela?

Answer 4

Excelente, Rafael!

Você entendeu perfeitamente a questão e deu a solução para ela. Muito bem!

De início, eu gostaria de me desculpar por demorar a dar um retorno. Acontece que houve um forte temporal na minha região e estivemos sem Intenet desde ontem. Só voltou agora há pouco, ocasião em que pude escrever esse comentário.

Pois bem, para ficar perfeito, só está faltando agora somente o polimento final.

Eu testei a sua solução e obtive o gráfico como eu queria. Mas...

Mas...

A área de plotagem do gráfico não ficou ocupando toda a área do retângulo destinado a ele. Eu tentei arrastar os pontos de ancoragem, mas, mesmo que eles se extendam além da área do gráfico, quando eu solto o mouse, a área de plotagem se restringe à área máxima do retângulo do gráfico, deixando os valores máximos e mínimos longe das extremidades. O ideal seria que os valores máximos e mínimos ficassem nos extremos do retângulo, o que não está ocorrendo. Fica sempre um intervalo em branco, longe dos extremos. Eu vi que posso editar o eixo e selecionar Valor Fixo, preenchendo os campos de acordo, mas isso não é viável para o que pretendo fazer: minha tabela de dados tem centenas de linhas e ficaria difícil preencher manualmente cada um dos campos Máximo e Mínimo de cada gráfico.

Não tem como automatizar isso?

Outro problema: eu estou copiando o gráfico cada vez que vou associá-lo a uma nova linha da tabela, para depois editar os dados da série de acordo com essa nova linha. Como tem valores que são decimais menores que 1, se eu tiver preenchido como Valor Fixo os campos Máximo e Mínimo do gráfico que foi copiado, a linha do gráfico desaparece porque ficou fora do escopo. E não tem como trazê-la de volta, uma vez que eu já apaguei as linhas de grade e os rótulos dos eixos. A solução seria alterar o valor decimal para um próximo do que era no Valor Fixo do gráfico anterior que foi copiado para depois voltar ao valor verdadeiro.

Como você está vendo, as soluções manuais que tenho encontrado são completamente inviáveis para centenas de gráficos.

Portanto, solicito ao colega que me oriente como automatizar o processo para muitos gráficos, dando também uma solução para o problema dos extremos máximos e mínimos, ocupando os extremos do retângulo dos gráficos.

Se não for pedir demais... :-)

Acho que estamos perto de uma solução definitiva.

Muito obrigado.

Answer 5

Ah, esqueci de informar que cada linha da tabela corresponderá a um novo gráfico, com os devidos valores máximos, mínimos e de dados.
