Visão geral do clustering com reconhecimento de rack local do Azure

Este artigo fornece uma visão geral de alto nível do recurso de clustering com reconhecimento de rack local do Azure, incluindo seus benefícios e casos de uso. O artigo também detalha as configurações com suporte e os requisitos de implantação para clusters com reconhecimento de rack. Este artigo se aplica apenas a novas implantações do Azure Local.

Sobre o cluster com reconhecimento de rack

O cluster com reconhecimento de rack local do Azure é uma arquitetura avançada projetada para aprimorar a tolerância a falhas e a distribuição de dados em uma instância local do Azure. Essa arquitetura permite que você clusterize nós estrategicamente colocados em dois racks físicos em duas salas ou edifícios diferentes com alta largura de banda e baixa latência.

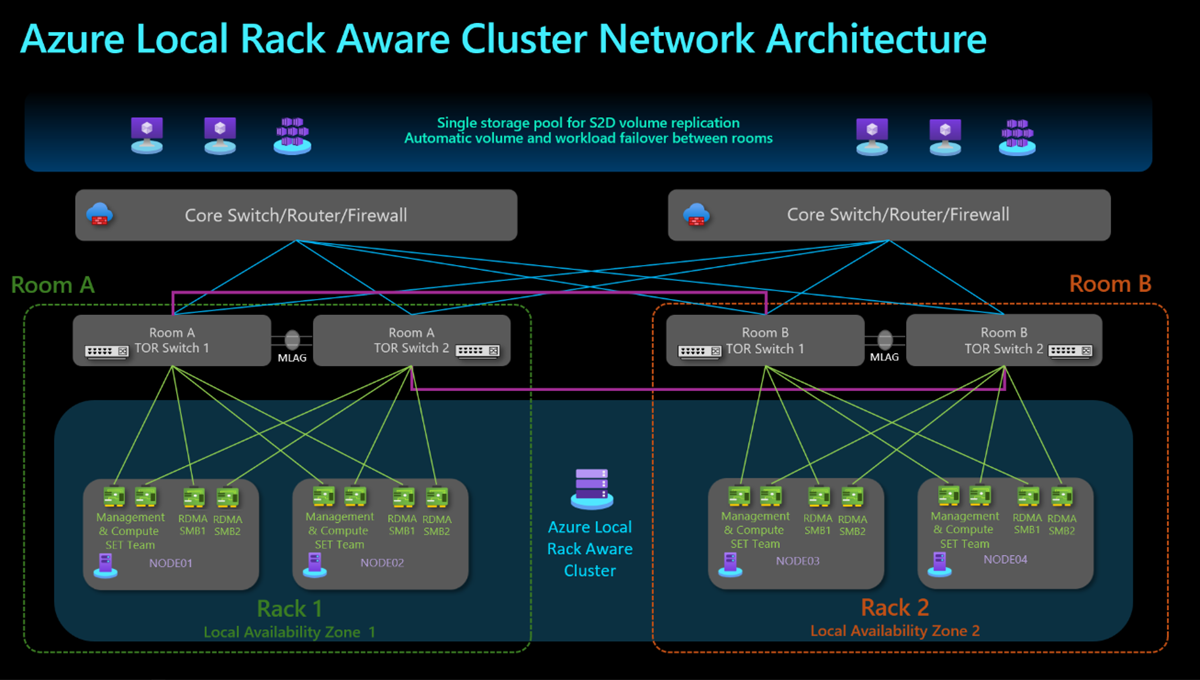

O diagrama a seguir mostra um cluster de dois racks de servidores com comutadores TOR (top-of-rack) conectados entre salas. Cada rack funciona como uma zona de disponibilidade local entre camadas do sistema operacional para o gerenciamento local do Azure, incluindo VMs (máquinas virtuais) locais do Azure habilitadas pelo Azure Arc.

Essa conexão direta entre racks dá suporte a um único pool de armazenamento, com clusters com reconhecimento de rack garantindo a distribuição de cópia de dados uniformemente entre os dois racks.

Esse design é valioso em ambientes que exigem alta disponibilidade e recursos de recuperação de desastre. Mesmo que um rack inteiro encontre um problema, o outro rack mantém a integridade e a acessibilidade dos dados.

Para dar suporte às replicações síncronas entre racks, é necessário um plano de rede de armazenamento dedicado para garantir a largura de banda e a baixa latência do tráfego de armazenamento. A latência de ida e volta necessária entre os dois racks deve ser de 1 ms ou menos.

Para obter requisitos de rede detalhados, consulte projeto de rede em cluster com reconhecimento de rack.

Benefícios

Os principais benefícios do cluster com reconhecimento de rack local do Azure incluem:

• Alta disponibilidade: distribuindo dados em dois ou mais racks, o sistema pode suportar a falha de um rack inteiro sem perder o acesso aos dados. Isso é importante para aplicativos críticos que exigem tempo de atividade contínuo.

• Melhor desempenho: a arquitetura permite um melhor balanceamento de carga e utilização de recursos, pois as cargas de trabalho podem ser distribuídas em vários racks.

Casos de uso

Os casos de uso para o cluster com reconhecimento de rack local do Azure incluem:

• Use um cluster com reconhecimento de rack em uma fábrica, em um hospital ou aeroporto para minimizar o risco de perda de dados ou tempo de inatividade em caso de falha no nível do rack.

Observação

O clustering com reconhecimento de rack não dá suporte a configurações com redes de área de armazenamento externas.

Examinar os requisitos

Todos os requisitos do sistema para o Azure Local se aplicam a clusters com reconhecimento de rack. Há outros requisitos para clusters conscientes de rack, incluindo aqueles para drives, Zonas de Disponibilidade, configurações de nós, latência e largura de banda.

Preparar para implantar um cluster com reconhecimento de rack

Antes de implantar um cluster com reconhecimento de rack, verifique se você concluiu as tarefas detalhadas em Preparar para implantar.

Implantar um cluster com reconhecimento de rack

Para implantar um cluster com reconhecimento de rack, use um dos seguintes métodos:

• Implante por meio do portal do Azure.
• Implante por meio de um modelo do Azure Resource Manager.

Concluir tarefas pós-implantação

Depois de implantar um cluster com reconhecimento de rack, conclua as tarefas pós-implantação.

Dimensionar um cluster com reconhecimento de rack

Para dimensionar o cluster, você pode adicionar um par de nós a um cluster com reconhecimento de rack. A configuração 2+2 pode ser expandida para 3+3 e 3+3 para 4+4.

Para obter mais informações, consulte Adicionar nós a um cluster com reconhecimento de rack.

Colocar uma VM local do Azure

Para equilibrar cargas de trabalho entre zonas, crie VMs locais do Azure para colocar em uma zona especificada. Com base na criticidade das VMs, você pode configurar o posicionamento estrito ou não restrito para desabilitar ou habilitar o failover para a outra zona.

Para obter mais informações sobre o posicionamento da VM em um cluster com reconhecimento de rack, consulte Gerenciar o posicionamento da VM em um cluster com reconhecimento de rack.

Fazer failover de VMs locais do Azure

Recomendamos que você realize testes de failover e migração ao vivo de suas cargas de trabalho de VM em um cluster com reconhecimento de rack. O comportamento de failover depende da configuração de posicionamento da VM e pode ser um failover planejado ou um failover não planejado.

Para obter mais informações, consulte Falha de VMs locais do Azure em um cluster com suporte a rack.

Próximas etapas

• Examine o design de rede de cluster com reconhecimento de rack.
• Implante um cluster com reconhecimento de rack por meio do portal do Azure ou do modelo do ARM.
• Saiba como configurar zonas de disponibilidade em um cluster com reconhecimento de rack.
