Preparar para implantação de cluster com reconhecimento de rack

Este artigo descreve as etapas de preparação para implantar clusters com reconhecimento de rack local do Azure. Ele inclui recomendações de design de rede, diretrizes de configuração de máquina e práticas recomendadas para implantação.

Examinar as configurações de rede suportadas

  • Examine os requisitos de design de rede para clusters com reconhecimento de rack local do Azure para obter design detalhado e configurações de rede com suporte.

    • É altamente recomendável que você implante dois comutadores ToR (Top-of-Rack) em cada rack ou sala para garantir alta resiliência.
    • Para implementações de borda em que a eficiência de custo é uma prioridade, um único comutador ToR por sala ou rack pode ser suficiente, desde que a largura de banda adequada esteja disponível. Ambas as redes de armazenamento residem no mesmo dispositivo e são isoladas por meio de VLANs distintas.

  • Verifique se os comutadores de rede dão suporte ao Protocolo LLDP (Link Layer Discovery Protocol) e se o LLDP está habilitado em todas as portas de comutador conectadas aos computadores locais do Azure. Isso é crucial para o teste do Validador de Rede LLDP, que verifica a topologia de rede e as conexões para a implantação do cluster com reconhecimento de rack.

Registrar nós de cluster

  • Registre os computadores locais do Azure que você pretende usar no cluster com reconhecimento de rack. Siga as etapas detalhadas no Registro de computadores locais do Azure com o Azure Arc.

  • Verifique se os computadores locais do Azure são mostrados no grupo de recursos como registrados.

Testar latência entre racks

Para validar a latência de rede rack a rack (sala a sala) por meio de um modelo de teste cliente-servidor, use a ferramenta psping.

Para garantir testes precisos e completos, recomendamos que você execute testes de malha completos. Isso implica que cada host testa a conectividade com todos os outros hosts em ambas as direções.

  • Servidor: este computador escuta o tráfego de teste de entrada.

  • Cliente: este computador inicia o teste para medir a latência.

Cada host se reveza agindo tanto como servidor quanto cliente ao testar com outros hosts.

Siga estes passos para testar a latência de rack a rack:

  1. Baixar psping e extraia-o em cada host que participa do teste.

  2. Permitir o tráfego TCP por meio do firewall. Como esse teste usa TCP, verifique se a porta está aberta no servidor. Execute este comando:

    New-NetFirewallRule -DisplayName "\<RULENAME\>" -Direction Inbound
-Protocol TCP -LocalPort \<PORT\> -Action Allow -Enabled True
-ErrorAction Stop

  3. Inicie o psping servidor em um host. Execute este comando:

    .\psping.exe -s \<SERVER_IP\>:\<PORT\>

  4. Execute o psping cliente em outro host. Execute este comando:

    .\psping.exe -l 1m -n 5000 -h 5 \<SERVER_IP\>:\<PORT\>

  5. Revise a análise de saída: após a conclusão do teste, psping fornece um resumo e um histograma de valores de latência. Essa análise ajuda a avaliar o desempenho com mais eficiência.

    • Latência média: para entender o atraso geral da rede, use essa métrica de chave.

    • Histograma: para ver uma imagem clara de quão consistente é a latência em todos os pacotes de teste, use essa métrica.

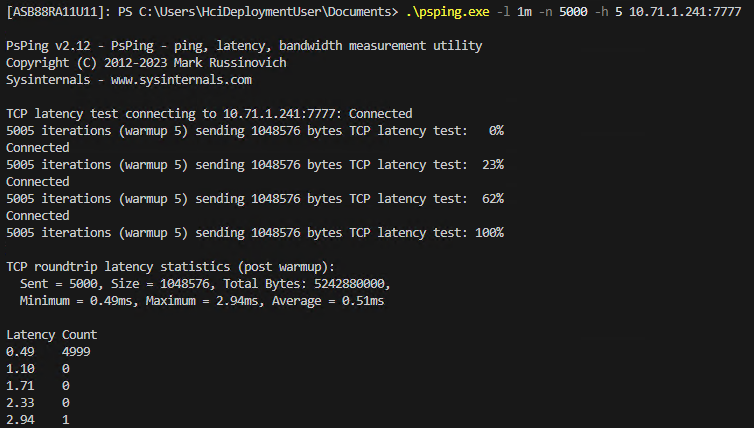

Exemplo de latência

Neste exemplo, a latência média é de 0,51 ms, que é menor que 1 ms.

Captura de tela de um exemplo ao usar psping.

Para concluir o teste de malha completo, repita as etapas 3 e 4 com diferentes combinações de servidor-cliente até que cada host seja testado com todos os outros hostes.

Observação

Os resultados podem variar dependendo de quando você executar o teste, já que a latência TCP é afetada pelas condições de rede atuais. É altamente recomendável executar o teste várias vezes para obter uma média confiável.

Executar o teste do Validador de Rede LLDP para clusters com reconhecimento de rack

Use o Teste do Validador de Rede LLDP para validar a topologia de rede e as conexões para a implantação do cluster com reconhecimento de rack. Esse teste ajuda a garantir que sua configuração de rede atenda aos requisitos de uma implantação de cluster com reconhecimento de rack bem-sucedida.

Para obter mais informações, consulte Executar o teste do Validador de Rede LLDP para clusters com reconhecimento de rack.

Próximas etapas

Proceda à implantação do cluster rack-aware seguindo as etapas descritas em:

Esse recurso está disponível no Azure Local 2510 e posterior.
