Aplica-se a: implantações hiperconvergadas do Azure Local
Este artigo explica como usar o Insights para monitorar vários sistemas locais do Azure. Para um único sistema local do Azure, consulte Monitorar um único sistema local do Azure com o Insights.
Para obter informações sobre os benefícios, pré-requisitos e como habilitar o Insights em cada sistema local do Azure, consulte Benefícios, pré-requisitos e habilitar o Insights.
Para monitorar vários sistemas locais do Azure com o Insights, você precisa habilitar o Insights em cada sistema individualmente. Em vez disso, você pode habilitar o Insights em escala usando políticas do Azure. Para obter mais informações, consulte Habilitar Insights para Azure Local em escala usando políticas do Azure.
Assista ao vídeo para uma introdução rápida:
Exibir insights de saúde, desempenho e uso
O Insights armazena seus dados em um workspace do Log Analytics, o que permite fornecer agregação e filtragem poderosas e analisar tendências de dados ao longo do tempo. Não há custo direto para o Insights. Os usuários são cobrados com base na quantidade de dados ingeridos e nas configurações de retenção de dados do workspace do Log Analytics.
Você pode acessar os Insights de Azure Monitor>Insights>Azure Local. Use as seguintes guias para alternar entre as exibições: Adicionar ao monitoramento, Integridade do cluster, Nós, Máquinas virtuais e Armazenamento.
Filtrando os resultados
A visualização pode ser filtrada entre assinaturas. Você pode filtrar os resultados com base nos seguintes menus suspensos:
- Intervalo de tempo: Este filtro permite selecionar um intervalo para a visualização de tendências. O valor padrão é Últimas 24 horas.
- Assinaturas: mostra as assinaturas que registraram clusters locais do Azure. Você pode selecionar várias assinaturas neste filtro.
- Clusters: lista os clusters locais do Azure registrados que têm os recursos de Logs e Monitoramento habilitados no intervalo de tempo selecionado. Você pode selecionar vários clusters desse filtro.
- Grupos de recursos: esse filtro permite selecionar todos os clusters em um grupo de recursos.

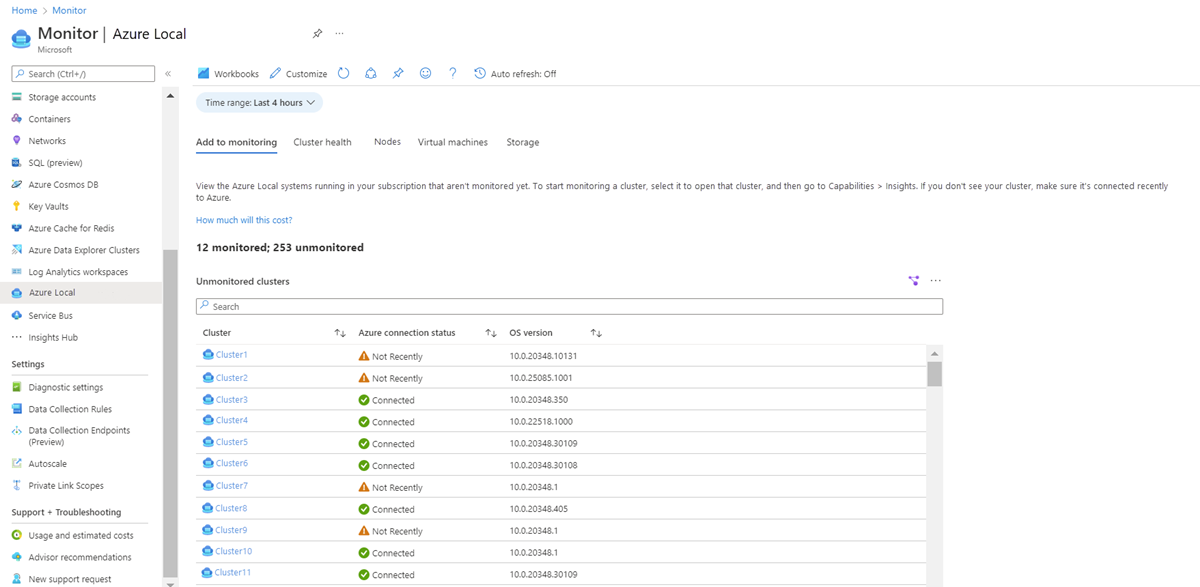

Adicionar ao monitoramento
Esse recurso fornece detalhes de clusters que não são monitorados pelo usuário. Para começar a monitorar um cluster, selecione-o para abri-lo e, em seguida, selecione Insights de Capacidades>. Se você não vir seu cluster, verifique se ele se conectou recentemente ao Azure.
| Coluna | Descrição | Exemplo |
|---|---|---|
| Clúster | O nome do cluster. | 27cls1 |
| Status da conexão do Azure | O status do recurso local do Azure. | Conectado |
| Versão do SO | O sistema operacional baseia-se no nó. | 10.0.20348.10131 |

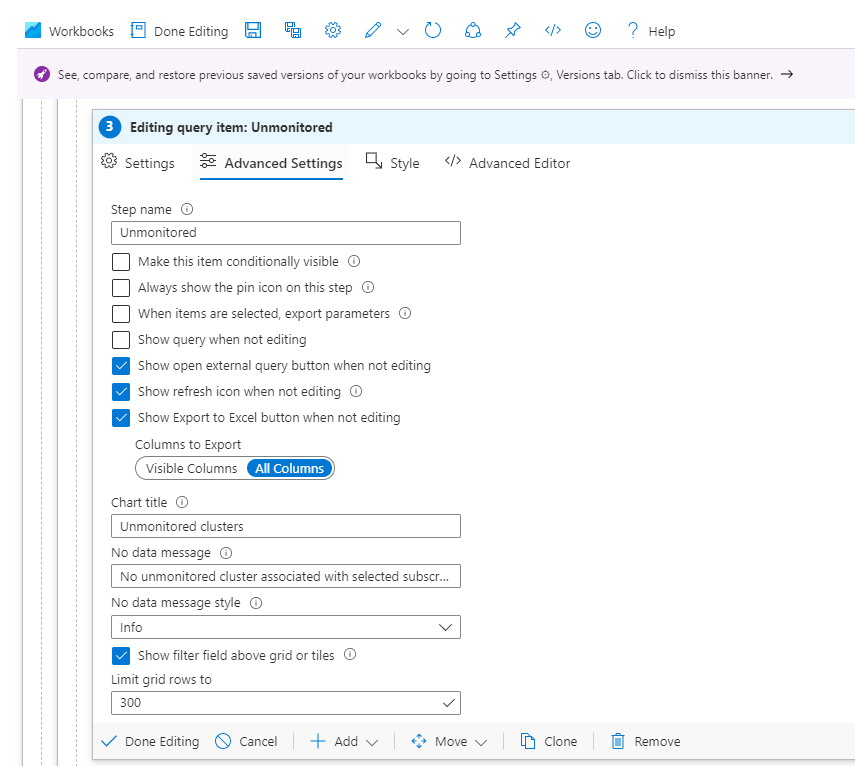

Por padrão, a exibição de grade mostra as primeiras 250 linhas. Você pode definir o valor editando as linhas da grade, conforme mostrado na imagem a seguir:

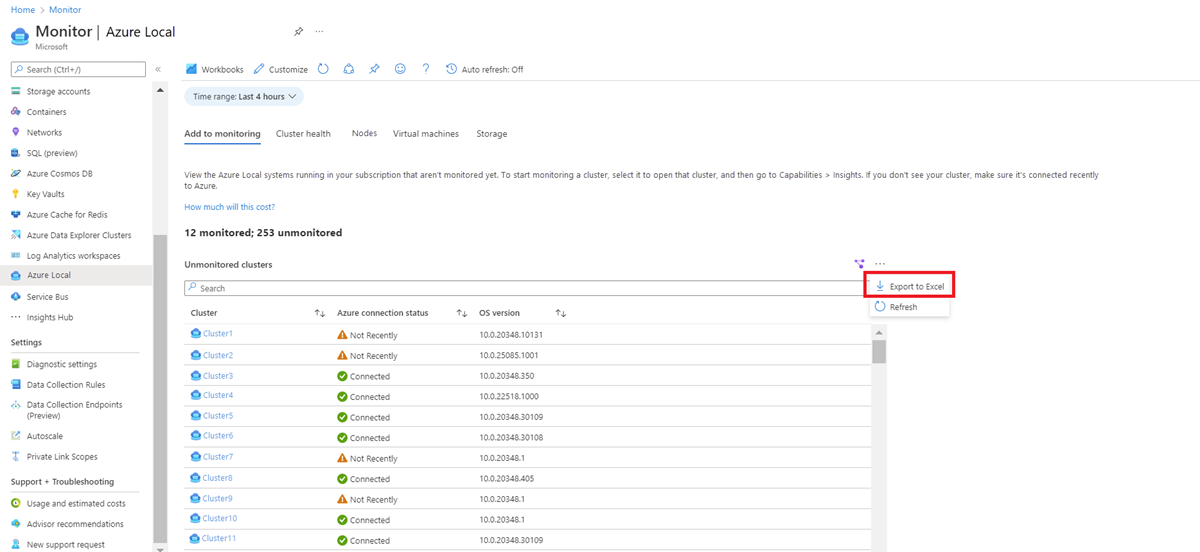

Você pode exportar os detalhes no Excel selecionando Exportar para o Excel , conforme mostrado na imagem a seguir:
O Excel fornecerá o status da conexão do Azure da seguinte maneira:
- 0: Não registrado
- 1: Desconectado
- 2: Não recentemente
- 3: Conectado

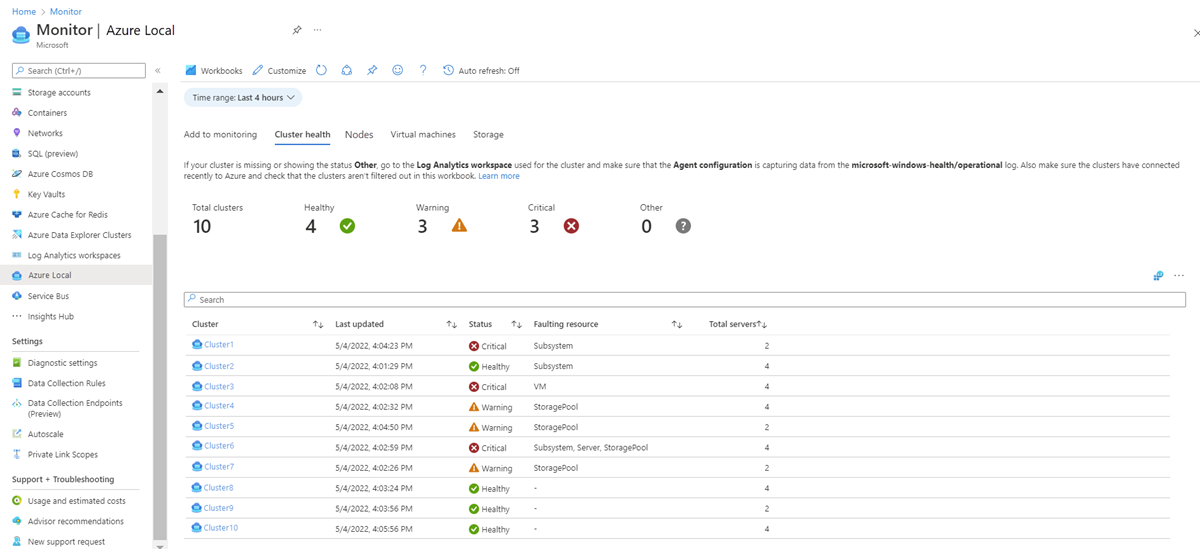

Integridade do cluster
Essa exibição fornece uma visão geral da integridade dos clusters.
| Coluna | Descrição | Exemplo |
|---|---|---|
| Clúster | O nome do cluster. | 27cls1 |
| Última atualização | O carimbo de data/hora de quando o nó foi atualizado pela última vez. | 09/04/2022 12:15:42 |
| Situação | Fornece o status de integridade dos nós no cluster. Pode ser íntegro, aviso, crítico ou outro. | Saudável |
| Recurso de falha | Descrição de qual recurso causou a falha. | Servidor, StoragePool, Subsistema |
| Total de nós | O número de nós em um cluster. | 4 |
Se o seu cluster estiver ausente ou exibindo o status Outro, acesse o workspace do Log Analytics usado para o cluster e verifique se a configuração do Agente está capturando dados do log microsoft-windows-health/operational. Verifique também se os clusters se conectaram recentemente ao Azure e verifique se os clusters não foram filtrados nesta pasta de trabalho.

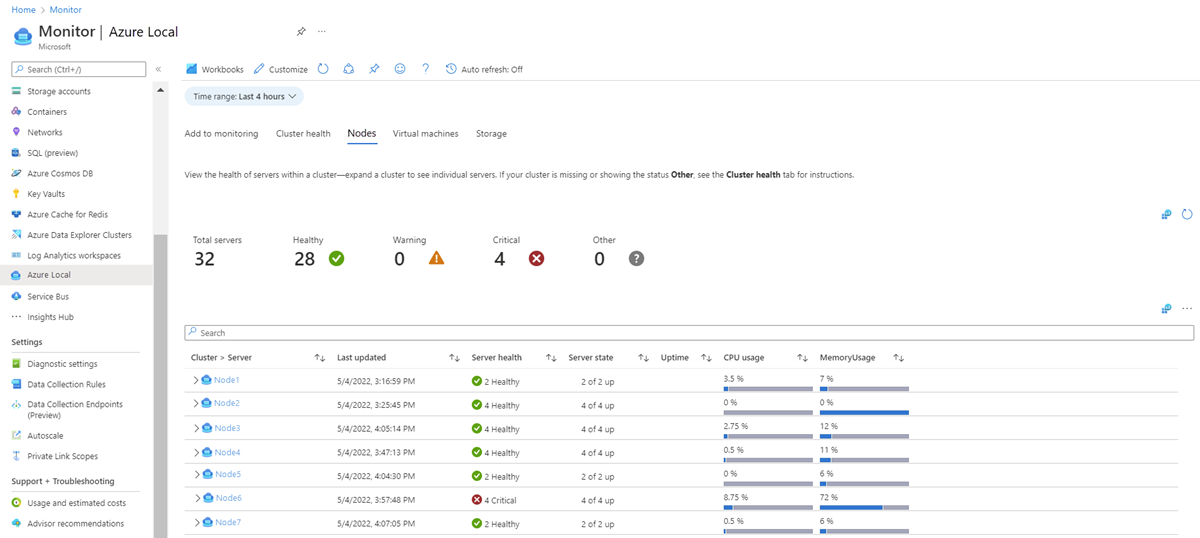

Nodos
Essa exibição fornece uma visão geral da integridade e do desempenho do nó e do uso dos clusters selecionados. Essa exibição é criada usando a ID 3000 do evento do servidor do canal de registro de eventos do Windows Microsoft-Windows-SDDC-Management/Operational. Cada linha pode ser expandida ainda mais para ver o status de integridade do nó. Você pode interagir com o cluster e o recurso de nó para navegar até a respectiva página de recursos.

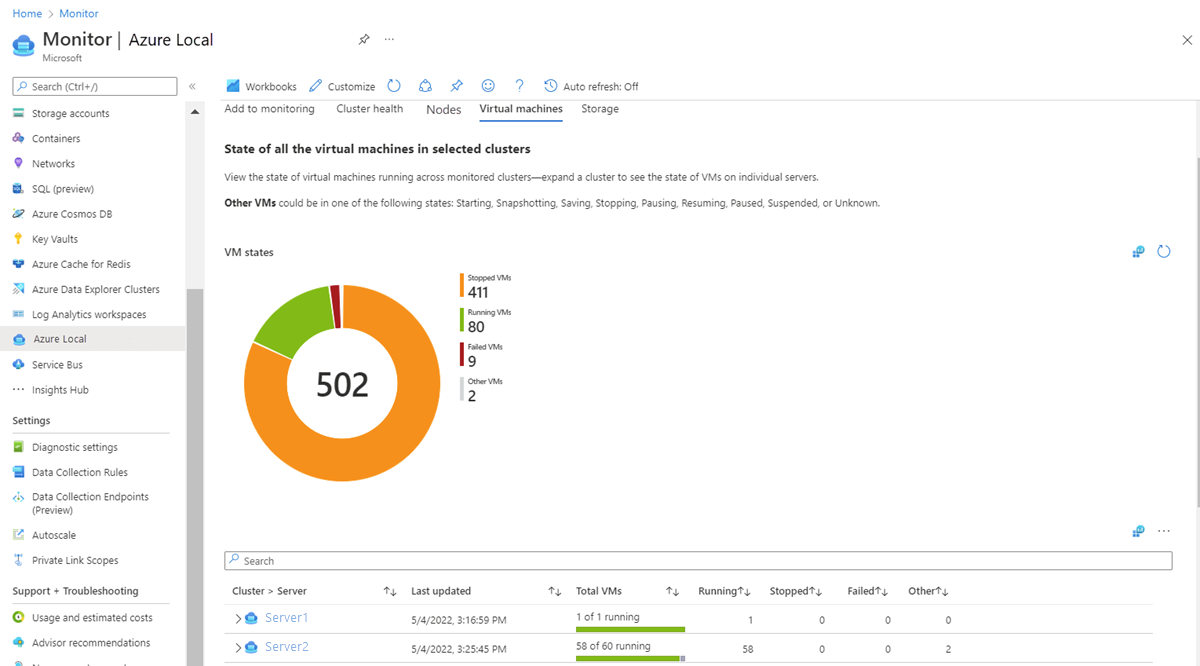

Máquinas virtuais
Essa exibição fornece o estado de todas as VMs no cluster selecionado. A exibição é criada usando a ID de evento 3003 da máquina virtual do canal de registro de eventos do Windows Microsoft-Windows-SDDC-Management/Operational. Cada linha pode ser expandida para visualizar a distribuição de VMs nos nós do cluster. Você pode interagir com o cluster e o recurso de nó para navegar até a respectiva página de recursos.
| Métrica | Descrição | Exemplo |
|---|---|---|
| Nó de cluster > | O nome do cluster. Na expansão, ele mostra os nós dentro do cluster. | Amostra-VM-1 |
| Última Atualização | O carimbo de data/hora de quando o nó foi atualizado pela última vez. | 09/04/2022 12:24:02 |
| Total de VMs | O número de VMs em um nó dentro de um cluster. | 1 de 2 em execução |
| Executando | O número de VMs em execução em um nó dentro de um cluster. | 2 |
| Parado | O número de VMs paradas em um nó dentro de um cluster. | 3 |
| Falhou | O número de VMs falhou em um nó dentro de um cluster. | 2 |
| Outro | Se a VM estiver em um dos seguintes estados (Desconhecido, Iniciando, Instantâneo, Salvando, Parando, Pausando, Retomando, Pausado, Suspenso), ele será considerado como "Outro". | 2 |

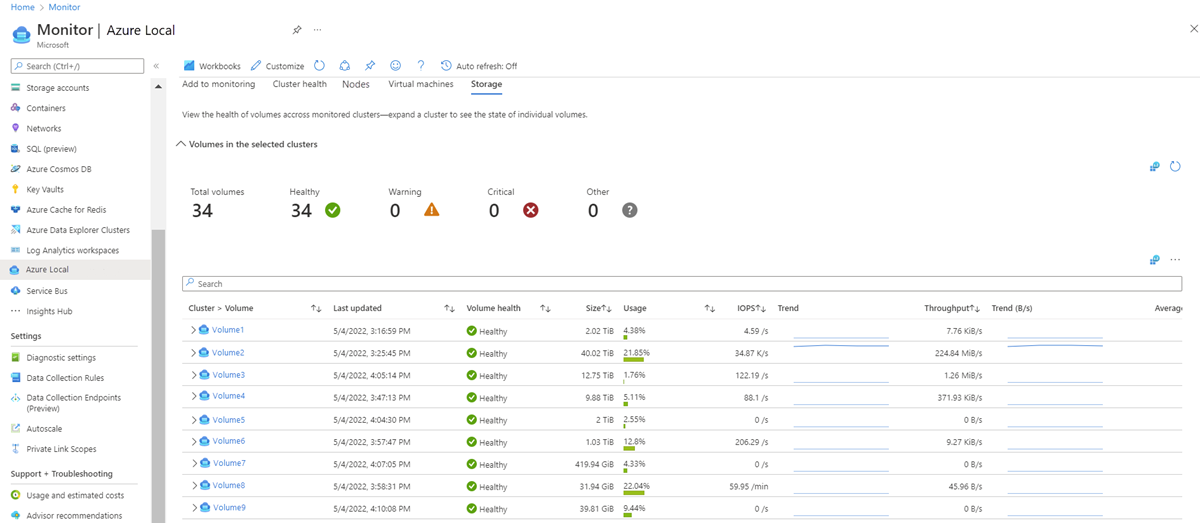

Armazenamento
Essa visualização mostra a saúde dos volumes, o uso e o desempenho nos clusters monitorados. Expanda um cluster para ver o estado de volumes individuais. Essa exibição é criada usando o ID de evento de volume 3002 do canal de registro de eventos do Windows Microsoft-Windows-SDDC-Management/Operational. Os blocos na parte superior fornecem uma visão geral da integridade do armazenamento.
| Métrica | Descrição | Exemplo |
|---|---|---|
| Volume do cluster > | O nome do cluster. Na expansão, ele mostra os volumes dentro de um cluster. | AltaylCluster1 > ClusterPerformanceHistory |
| Última atualização | O timestamp de quando o armazenamento foi atualizado pela última vez. | 14/04/2022 14:58:55 |
| Integridade do volume | O status do volume. Pode ser íntegro, aviso, crítico ou outro. | Saudável |
| Tamanho | A capacidade total do dispositivo em bytes durante o período do relatório. | 25B |
| Uso | A porcentagem de capacidade disponível durante o período de relatório. | 23,54% |
| IOPS | Operações de entrada/saída por segundo. | 45/s |
| Tendência | A tendência do IOPS. | |
| Produtividade | Número de bytes por segundo atendidos pelo Gateway de Aplicativo. | 5B/s |
| Tendência (B/s) | A tendência de rendimento. | |
| Latência Média | A latência é o tempo médio que leva para que a solicitação de E/S seja concluída. | 334 μs |
Personalizar Insights
Como a experiência do usuário é criada com base nos modelos de pasta de trabalho do Azure Monitor, os usuários podem editar as visualizações e consultas e salvá-las como uma pasta de trabalho personalizada.
Se você estiver usando a visualização do Azure Monitor > Insights hub > Azure Local, selecione Personalizar > Editar > Salvar como para salvar uma cópia de sua versão modificada em uma pasta de trabalho personalizada.
Planilhas são salvas em um grupo de recursos. Todos com acesso ao grupo de recursos podem acessar a pasta de trabalho personalizada.
A maioria das consultas é escrita usando a KQL (Linguagem de Consulta Kusto). Algumas consultas são escritas usando a Consulta do Resource Graph. Para obter mais informações, consulte os seguintes artigos:
- Pastas de trabalho do Azure Monitor
- Introdução ao Kusto
- Exemplos de consultas iniciais do Resource Graph
Suporte
Para abrir um tíquete de suporte para o Insights, use o tipo de serviço Insights para o Azure Local, em Monitoramento e Gerenciamento.
Canal de log de eventos
As exibições de insights e monitoramento são baseadas no Canal de Log de Eventos do Microsoft-Windows-SDDC-Management/Operacional do Windows. Quando o monitoramento estiver habilitado, os dados desse canal serão salvos em um workspace do Log Analytics.
Exibindo e alterando o intervalo de cache de despejo
O intervalo padrão para despejar o cache é definido como 3600 segundos (1 hora).
Use os seguintes cmdlets do PowerShell para exibir o valor do intervalo de despejo de cache:
Get-ClusterResource "sddc management" | Get-ClusterParameter
Use os cmdlets a seguir para alterar a frequência do despejo de cache. Se definido como 0, ele interromperá a publicação de eventos:
Get-ClusterResource "sddc management" | Set-ClusterParameter -Name CacheDumpIntervalInSeconds -Value <value in seconds>
Eventos do Windows no canal de log
Esse canal inclui cinco eventos. Cada evento tem o nome do cluster e a ID do Azure Resource Manager como EventData.
| ID do evento | Tipo de evento |
|---|---|
| 3000 | Servidor |
| 3001 | Unidade |
| 3002 | Volume |
| 3003 | Máquina virtual |
| 3004 | Clúster |
Valor da coluna 3000 RenderedDescription do evento do servidor
{
"m_servers":[
{
"m_statusCategory":"Integer",
"m_status":[
"Integer",
"…"
],
"m_id":"String",
"m_name":"String",
"m_totalPhysicalMemoryInBytes":"Integer",
"m_usedPhysicalMemoryInBytes":"Integer",
"m_totalProcessorsUsedPercentage":"Integer",
"m_totalClockSpeedInMHz":"Integer",
"m_uptimeInSeconds":"Integer",
"m_InboundNetworkUsage":"Double (Bits/sec)",
"m_OutboundNetworkUsage":"Double (Bits/sec)",
"m_InboundRdmaUsage":"Double (Bits/sec)",
"m_OutboundRdmaUsage":"Double (Bits/sec)",
"m_site":"String",
"m_location":"String",
"m_vm":{
"m_totalVmsUnknown":"Integer",
"m_totalVmsRunning":"Integer",
"m_totalVmsStopped":"Integer",
"m_totalVmsFailed":"Integer",
"m_totalVmsPaused":"Integer",
"m_totalVmsSuspended":"Integer",
"m_totalVmsStarting":"Integer",
"m_totalVmsSnapshotting":"Integer",
"m_totalVmsSaving":"Integer",
"m_totalVmsStopping":"Integer",
"m_totalVmsPausing":"Integer",
"m_totalVmsResuming":"Integer"
},
"m_osVersion":"String",
"m_buildNumber":"String",
"m_totalPhysicalProcessors":"Integer",
"m_totalLogicalProcessors":"Integer"
},
"…"
],
"m_alerts":{
"m_totalUnknown":"Integer",
"m_totalHealthy":"Integer",
"m_totalWarning":"Integer",
"m_totalCritical":"Integer"
}
}
A maioria das variáveis é autoexplicativa a partir dessas informações JSON. No entanto, a tabela a seguir lista algumas variáveis que são um pouco mais difíceis de entender.
| Variável | Descrição |
|---|---|
| m_servidores | Matriz de nós. |
| m_statusCategory | Status de integridade do nó. |
| m_status | Estado do nó. É uma matriz que pode conter um ou dois valores. O primeiro valor é obrigatório (0-4). O segundo valor é opcional (5-9). |
Os valores da variável m_statusCategory são os seguintes:
| Valor | Significado |
|---|---|
| 0 | Saudável |
| 1 | Aviso |
| 2 | Não Saudável |
| 255 | Outro |
Os valores para a variável m_status são os seguintes:
| Valor | Significado |
|---|---|
| 0 | Para cima |
| 1 | Para baixo |
| 2 | Em manutenção |
| 3 | Adição |
| 4 | Normal |
| 5 | Isolado |
| 6 | Em Quarentena |
| 7 | Drenagem |
| oito | Dreno concluído |
| 9 | Falha no dreno |
| 0xffff | Desconhecido |
Valor da coluna Evento de unidade 3001 RenderedDescription
Evento de unidade 3001
{
"m_drives":[
{
"m_uniqueId":"String",
"m_model":"String",
"m_type":"Integer",
"m_canPool":"Boolean",
"m_sizeInBytes":"Integer",
"m_sizeUsedInBytes":"Integer",
"m_alerts":{
"m_totalUnknown":"Integer",
"m_totalHealthy":"Integer",
"m_totalWarning":"Integer",
"m_totalCritical":"Integer"
}
},
"…"
],
"m_correlationId":"String",
"m_isLastElement":"Boolean"
}
Valor da coluna 3002 RenderedDescription do evento de volume
Evento de volume 3002
{
"VolumeList":[
{
"m_Id":"String",
"m_Label":"String",
"m_Path":"String",
"m_StatusCategory":"Integer",
"m_Status":[
"Integer",
"…"
],
"m_Size":"Integer (Bytes)",
"m_SizeUsed":"Integer (Bytes)",
"m_TotalIops":"Double (Count/second)",
"m_TotalThroughput":"Double (Bytes/Second)",
"m_AverageLatency":"Double (Seconds)",
"m_Resiliency":"Integer",
"m_IsDedupEnabled":"Boolean",
"m_FileSystem":"String"
},
"…"
],
"m_Alerts":{
"m_totalUnknown":"Integer",
"m_totalHealthy":"Integer",
"m_totalWarning":"Integer",
"m_totalCritical":"Integer"
}
}
A maioria das variáveis é autoexplicativa a partir das informações JSON acima. No entanto, a tabela abaixo lista algumas variáveis que são um pouco mais difíceis de entender.
| Variável | Descrição |
|---|---|
| VolumeList | Matriz de volumes. |
| m_StatusCategory | Status de integridade do volume. |
| m_Status | Estado do volume. É uma matriz que pode conter um ou dois valores. O primeiro valor é obrigatório (0-4). O segundo valor é opcional (5-9). |
Os valores da variável m_statusCategory são os seguintes:
| Valor | Significado |
|---|---|
| 0 | Saudável |
| 1 | Aviso |
| 2 | Não Saudável |
| 255 | Outro |
Os valores para a variável m_status são os seguintes:
| Valor | Significado |
|---|---|
| 0 | Desconhecido |
| 1 | Outro |
| 2 | OKEY |
| 3 | Precisa de reparo |
| 4 | Estressado |
| 5 | Falha preditiva |
| 6 | Erro |
| 7 | Erro não recuperável |
| oito | Iniciando |
| 9 | Parando |
| 10 | Parado |
| 11 | Em serviço |
| 12 | Sem contato |
| 13 | Comunicação perdida |
| 14 | Abortado |
| 15 | Inativo |
| 16 | Erro na entidade de suporte |
| 17 | Concluído |
| 18 | Modo de potência |
| 19 | Realocando |
| 0xD002 | Para baixo |
| 0xD003 | Precisa de ressincronização |
Valor da coluna 3003 RenderedDescription do evento de máquina virtual
Evento de máquina virtual 3003
{
"m_totalVmsUnknown":"Integer",
"m_totalVmsRunning":"Integer",
"m_totalVmsStopped":"Integer",
"m_totalVmsFailed":"Integer",
"m_totalVmsPaused":"Integer",
"m_totalVmsSuspended":"Integer",
"m_totalVmsStarting":"Integer",
"m_totalVmsSnapshotting":"Integer",
"m_totalVmsSaving":"Integer",
"m_totalVmsStopping":"Integer",
"m_totalVmsPausing":"Integer",
"m_totalVmsResuming":"Integer",
"m_alerts":{
"m_totalUnknown":"Integer",
"m_totalHealthy":"Integer",
"m_totalWarning":"Integer",
"m_totalCritical":"Integer"
}
}
Valor da coluna 3004 RenderedDescription do evento de cluster
Evento de cluster 3004
{
"m_cpuUsage":"Double (%)",
"m_totalVolumeIops":"Double",
"m_averageVolumeLatency":"Double (Seconds)",
"m_totalVolumeThroughput":"Double (Bytes/Second)",
"m_totalVolumeSizeInBytes":"Integer",
"m_usedVolumeSizeInBytes":"Integer",
"m_totalMemoryInBytes":"Integer",
"m_usedMemoryInBytes":"Integer",
"m_isStretch":"Boolean",
"m_QuorumType":"String",
"m_QuorumMode":"String",
"m_QuorumState":"String",
"m_alerts":{
"m_totalUnknown":"Integer",
"m_totalHealthy":"Integer",
"m_totalWarning":"Integer",
"m_totalCritical":"Integer"
}
Para obter mais informações sobre os dados coletados, consulte Falhas do Serviço de Saúde.
