Criar regras de afinidade de máquina e site para VMs

Aplica-se a: Azure Local 2311.2 e posterior

Usando o Windows Admin Center ou o Windows PowerShell, você pode criar facilmente regras de afinidade e antiafinidade para máquinas virtuais (VMs) em sua instância Local do Azure.

Observação

  • A maneira recomendada de criar e gerenciar VMs no Azure Local é usar o do plano de controle do Azure Arc. No entanto, como a funcionalidade descrita neste artigo ainda não é fornecida pelo Azure Arc, você pode usar o Windows Admin Center ou o PowerShell, conforme descrito neste artigo. As VMs criadas dessa forma não são habilitadas pelo Azure Arc, têm capacidade de gerenciamento limitada do plano de controle do Azure Arc e menos Benefícios Híbridos do Azure, incluindo o uso do Azure Update Manager sem custo adicional.

  • Para obter mais informações, consulte Comparar as capacidades de gerenciamento de VMs no Azure Local e Operações com suporte para VMs locais do Azure.

A afinidade é uma regra que estabelece uma relação entre dois ou mais grupos de recursos ou funções, como VMs, para mantê-los juntos na mesma máquina, sistema ou site. A antiafinidade é o oposto, pois é usada para manter as VMs ou os grupos de recursos especificados separados uns dos outros, como dois controladores de domínio colocados em máquinas separadas ou em locais separados para recuperação de desastres.

As regras de afinidade e antiafinidade são usadas de forma semelhante à maneira como o Azure usa as Zonas de Disponibilidade. No Azure, você pode configurar as Zonas de Disponibilidade para manter as VMs em zonas separadas e distantes umas das outras ou na mesma zona entre si.

Ao usar regras de afinidade e antiafinidade, qualquer VM em cluster permaneceria na mesma máquina ou seria impedida de ficar junta na mesma máquina. Dessa forma, a única maneira de mover uma VM para fora de uma máquina seria fazê-lo manualmente. Você também pode manter as VMs juntas com o respectivo armazenamento, como o CSV (Volume Compartilhado Clusterizado) no qual o VHDX reside.

Como usar o Windows Admin Center

Você pode criar regras básicas de afinidade e antiafinidade usando o Windows Admin Center.

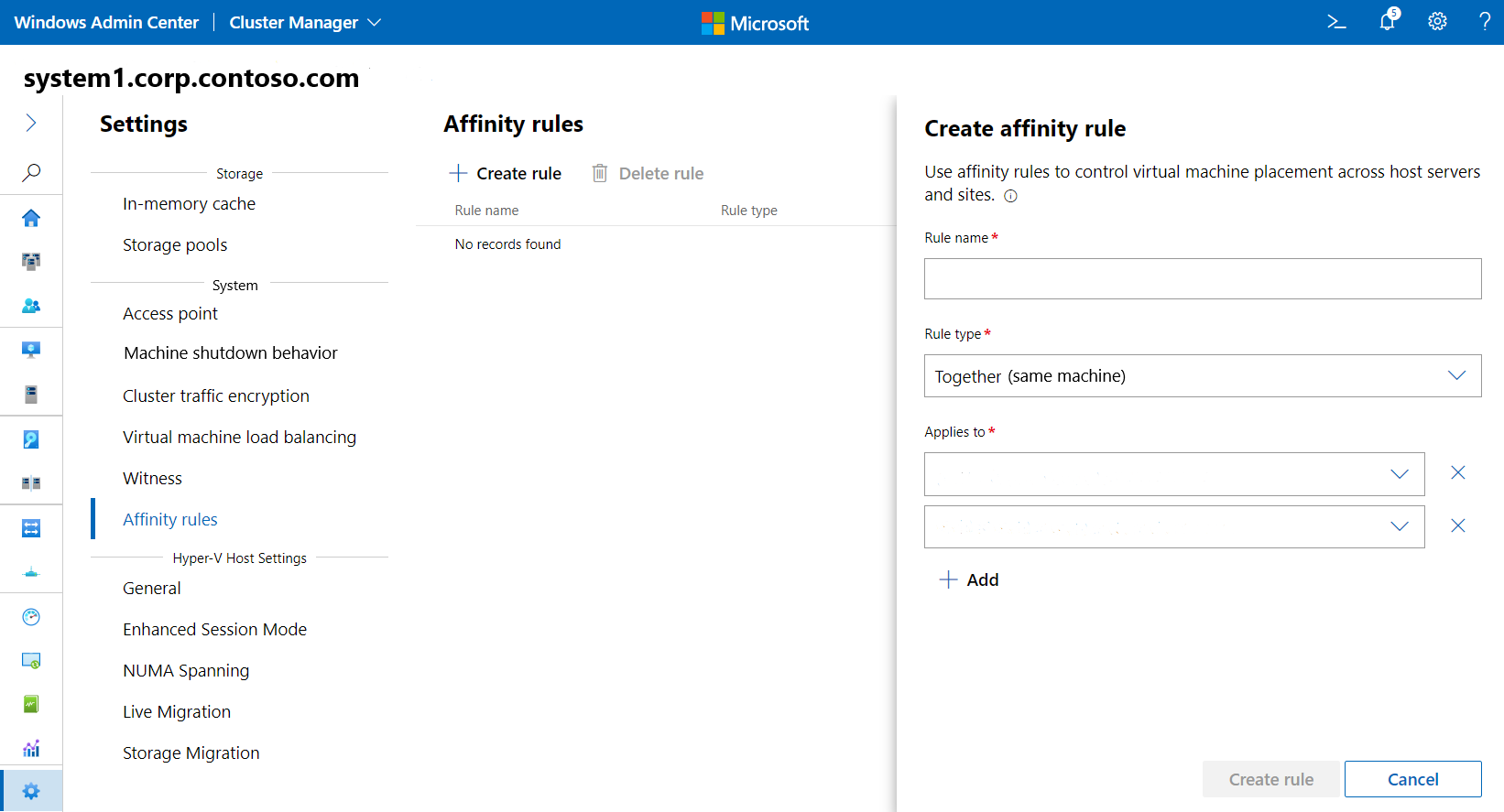

Tela de máquinas virtuais

  1. Na página inicial do Windows Admin Center, em Todas as conexões, selecione a máquina ou o sistema para o qual você deseja criar a regra de VM.
  2. Em Ferramentas, selecione Configurações.
  3. Em Configurações, selecione Regras de afinidade e, em seguida, selecione Criar regra em Regras de afinidade.
  4. Em Nome da regra, insira um nome para sua regra.
  5. Em Tipo de regra, selecione Juntos (mesma máquina) ou Separados (máquinas diferentes) para colocar suas VMs na mesma máquina ou em máquinas diferentes.
  6. Em Aplica-se a, selecione as VMs às quais essa regra se aplica. Use o botão Adicionar para adicionar mais VMs à regra.
  7. Quando terminar, selecione Criar regra.
  8. Para excluir uma regra, selecione-a e selecione Excluir regra.

Usando o Windows PowerShell

Você pode criar regras mais complexas usando o Windows PowerShell do que usando o Windows Admin Center. Normalmente, você configura suas regras em um computador remoto, em vez de em uma máquina host em um sistema. Esse computador remoto é chamado de computador de gerenciamento.

Ao executar comandos do Windows PowerShell a partir de um computador de gerenciamento, inclua o parâmetro -Name ou -Cluster com o nome do sistema que você está gerenciando. Se aplicável, você também precisa especificar o nome de domínio totalmente qualificado (FQDN) ao usar o parâmetro -ComputerName para uma máquina.

Novos cmdlets do PowerShell

Para criar regras de afinidade para clusters, use os seguintes novos cmdlets do PowerShell:

New-ClusterAffinityRule

O cmdlet New-ClusterAffinityRule é usado para criar novas regras. Com esse comando, você especificaria o nome da regra e o tipo de regra, onde:

-Name é o nome da regra

Valores -RuleType são SameFaultDomain | SameNode | DifferentFaultDomain | DifferentNode

Exemplo:

New-ClusterAffinityRule -Name Rule1 -RuleType SameFaultDomain

Set-ClusterAffinityRule

O cmdlet Set-ClusterAffinityRule é usado para habilitar ou desabilitar uma regra, onde:

-Name é o nome da regra a ser habilitada ou desabilitada

-Enabled | Disabled habilita ou desabilita a regra

Exemplo:

Set-ClusterAffinityRule -Name Rule1 -Enabled

Get-ClusterAffinityRule

O cmdlet Get-ClusterAffinityRule é usado para exibir a regra especificada e o tipo dela. Se -Name não for especificado, ele listará todas as regras.

Exemplo:

Get-ClusterAffinityRule -Name Rule1

Add-ClusterGroupToAffinityRule

O cmdlet Add-ClusterGroupToAffinityRule é usado para adicionar uma função de VM ou nome de grupo a uma regra de afinidade específica, onde:

-Groups é o nome do grupo ou função a ser adicionado à regra.

-Name é o nome da regra a ser adicionada.

Exemplo:

Add-ClusterGroupToAffinityRule -Groups Group1 -Name Rule1

Add-ClusterSharedVolumeToAffinityRule

O Add-ClusterSharedVolumeToAffinityRule permite que suas VMs permaneçam juntas com o Volume Compartilhado do Cluster no qual o VHDX reside, onde:

-ClusterSharedVolumes é o disco CSV que você deseja adicionar à regra

-Name é o nome da regra a ser adicionada a

Exemplo:

Add-ClusterSharedVolumeToAffinityRule -ClusterSharedVolumes CSV1 -Name Rule1

Remove-ClusterAffinityRule

O Remove-ClusterAffinityRule exclui a regra especificada, onde -Name é o nome da regra.

Exemplo:

Remove-ClusterAffinityRule -Name Rule1

Remove-ClusterGroupFromAffinityRule

O Remove-ClusterGroupFromAffinityRule remove um grupo ou função de VM de uma regra específica, mas não desabilita nem exclui a regra, onde:

-Name é o nome da regra

-Groups são os grupos ou funções que você deseja remover da regra

Exemplo:

Remove-ClusterGroupFromAffinityRule -Name Rule1 -Groups Group1

Remove-ClusterSharedVolumeFromAffinityRule

O cmdlet Remove-ClusterSharedVolumeFromAffinityRule é usado para remover os Volumes Compartilhados de Cluster de uma regra específica, mas não desabilita nem exclui a regra, onde:

-ClusterSharedVolumes é o disco CSV que você deseja remover da regra.

-Name é o nome da regra a ser adicionada.

Exemplo:

Remove-ClusterSharedVolumeFromAffinityRule -ClusterSharedVolumes CSV1 -Name Rule1

cmdlets do PowerShell existentes

Com o advento dos novos cmdlets, também adicionamos novos comutadores a alguns cmdlets existentes.

Move-ClusterGroup

o novo comutador -IgnoreAffinityRule ignora a regra e move o grupo de recursos do cluster para outra máquina. Para obter mais informações sobre esse cmdlet, consulte Move-ClusterGroup.

Exemplo:

Move-ClusterGroup -IgnoreAffinityRule -Cluster Cluster1

Observação

Se uma regra de movimentação for válida (suportada), todos os grupos e funções afetados também serão movimentados. Se uma movimentação de VM violar conscientemente uma regra, mas ela for necessária em uma base temporária única, use o comutador -IgnoreAffinityRule para permitir que a movimentação ocorra. Nesse caso, será exibido um aviso de violação para a VM. Em seguida, você pode habilitar a regra novamente, conforme necessário.

Start-ClusterGroup

A nova opção -IgnoreAffinityRule ignora a regra e coloca o grupo de recursos de cluster online no respectivo local atual. Para obter mais informações sobre esse cmdlet, consulte Start-ClusterGroup.

Exemplo:

Start-ClusterGroup -IgnoreAffinityRule -Cluster Cluster1

Exemplos de regras de afinidade

As regras de afinidade são regras "em conjunto" que mantêm os recursos na mesma máquina, sistema ou site. Aqui estão alguns cenários comuns para a configuração de regras de afinidade.

Cenário 1

Suponha que você tenha uma VM do SQL Server e uma VM do Web Server. Essas duas VMs precisam permanecer sempre no mesmo site, mas não precisam necessariamente estar na mesma máquina. Ao usar SameFaultDomain, isso é possível, conforme mostrado:

New-ClusterAffinityRule -Name WebData -Ruletype SameFaultDomain -Cluster Cluster1

Add-ClusterGroupToAffinityRule -Groups SQL1,WEB1 –Name WebData -Cluster Cluster1

Set-ClusterAffinityRule -Name WebData -Enabled 1 -Cluster Cluster1

Para ver essa regra e como ela está configurada, use o cmdlet Get-ClusterAffinityRule para consultar a saída:

Get-ClusterAffinityRule -Name WebData -Cluster Cluster1

Name        RuleType          Groups        Enabled
----        ---------         ------        -------
WebData     SameFaultDomain   {SQL1, WEB1}     1

Cenário 2

Vamos usar o mesmo cenário, mas especificando que as VMs devem residir na mesma máquina. Ao usar SameNode, defina-o da seguinte forma:

New-ClusterAffinityRule -Name WebData1 -Ruletype SameNode -Cluster Cluster1

Add-ClusterGroupToAffinityRule -Groups SQL1,WEB1 –Name WebData1 -Cluster Cluster1

Set-ClusterAffinityRule -Name WebData1 -Enabled 1 -Cluster Cluster1

Para ver a regra e como ela está configurada, use o cmdlet Get-ClusterAffinityRule para consultar a saída:

Get-ClusterAffinityRule -Name WebData1 -Cluster Cluster1

Name    RuleType    Groups        Enabled
----    --------    ------        -------
DC      SameNode    {SQL1, WEB1}     1

Exemplos de regras de antiafinidade

As regras de anti-afinidade são regras "separadas" que separam os recursos e os colocam em máquinas, sistemas ou sites diferentes.

Cenário 1

Você tem duas VMs, cada uma executando o SQL Server no mesmo sistema local do Azure em vários locais. Cada VM utiliza muitos recursos de memória, CPU e armazenamento. Se os dois acabarem no mesmo computador, isso pode causar problemas de performance com um ou ambos, pois eles competem por memória, CPU e ciclos de armazenamento. Ao usar uma regra de antiafinidade com DifferentNode como o tipo de regra, essas VMs sempre ficarão em máquinas diferentes.

Os comandos de exemplo seriam:

New-ClusterAffinityRule -Name SQL -Ruletype DifferentNode -Cluster Cluster1

Add-ClusterGroupToAffinityRule -Groups SQL1,SQL2 –Name SQL -Cluster Cluster1

Set-ClusterAffinityRule -Name SQL -Enabled 1 -Cluster Cluster1

Para ver a regra e como ela está configurada, use o cmdlet Get-ClusterAffinityRule para consultar a saída:

Get-ClusterAffinityRule -Name SQL -Cluster Cluster1

Name    RuleType        Groups        Enabled
----    -----------     -------       -------
SQL     DifferentNode   {SQL1, SQL2}     1

Regras de afinidade de armazenamento

Você também pode manter uma VM e seu VHDX em um CSV ( Volume Compartilhado de Cluster) na mesma máquina. Isso evitaria que o redirecionamento de CSV ocorresse, o que pode tornar mais lenta a inicialização ou a parada de uma VM. Levando em conta o cenário combinado de afinidade e antiafinidade anteriormente, você pode manter a VM do SQL e o Volume Compartilhado do Cluster na mesma máquina. Para fazer isso, use os seguintes comandos:

New-ClusterAffinityRule -Name SQL1CSV1 -Ruletype SameNode -Cluster Cluster1

New-ClusterAffinityRule -Name SQL2CSV2 -Ruletype SameNode -Cluster Cluster1

Add-ClusterGroupToAffinityRule -Groups SQL1 –Name SQL1CSV1 -Cluster Cluster1

Add-ClusterGroupToAffinityRule -Groups SQL2 –Name SQL2CSV2 -Cluster Cluster1

Add-ClusterSharedVolumeToAffinityRule -ClusterSharedVolumes CSV1 -Name SQL1CSV1 -Cluster Cluster1

Add-ClusterSharedVolumeToAffinityRule -ClusterSharedVolumes CSV2 -Name SQL2CSV2 -Cluster Cluster1

Set-ClusterAffinityRule -Name SQL1CSV1 -Enabled 1 -Cluster Cluster1

Set-ClusterAffinityRule -Name SQL2CSV2 -Enabled 1 -Cluster Cluster1

Para ver essas regras e como elas estão configuradas, use o cmdlet Get-ClusterAffinityRule sem o comutador -Name e exiba a saída.

Get-ClusterAffinityRule -Cluster Cluster1

Name        RuleType               Groups            Enabled
----        --------               ------            -------
Site1Trio   SameFaultDomain        {SQL1, WEB1, DC1}    1
Site2Trio   SameFaultDomain        {SQL2, WEB2, DC2}    1
TrioApart   DifferentFaultDomain   {DC1, DC2}           1
SQL1CSV1    SameNode               {SQL1, <CSV1-GUID>}  1
SQL2CSV2    SameNode               {SQL2, <CSV2-GUID>}  1

Próximas etapas

Saiba como gerenciar suas VMs. Consulte Gerenciar VMs no Local do Azure usando o Windows Admin Center.
