Componentes de hardware para o Analytics Platform System

O hardware do Analytics Platform System (APS) usa componentes escalonáveis para que você compre a quantidade certa de processamento e armazenamento de acordo com suas necessidades comerciais. Quando você solicita o APS, é necessária uma combinação desses componentes principais de hardware. Fornecedores de hardware específicos podem utilizar convenções de nomenclatura diferentes ou ter componentes extras.

Rack e rede

Os componentes APS são todos armazenados em um ou mais racks que se encaixam no data center. Cada rack vem com unidades de distribuição de energia (PDUs), dois switches InfiniBand e dois switches Ethernet.

Unidade de escala de dados

Uma unidade de escala de dados contém os hosts de dados e o DAS (armazenamento de conexão direta) para processar e armazenar os dados do usuário. Para adicionar capacidade, adicione unidades de escala de dados de acordo com as configurações aceitas pelo seu fornecedor de hardware. Conforme o número de unidades de escala de dados aumentar, você precisará adicionar outros componentes de rede e rack, conforme necessário, para fornecer mais potência, rede e infraestrutura para o rack.

Host de dados

Um host de dados é um servidor dedicado ao processamento de dados do usuário. O Parallel Data Warehouse (PDW) executa um nó de computação em cada host de dados. Para dispositivos HPE, a unidade de escala de dados tem dois hosts de dados. Para dispositivos Dell e Quanta, a unidade de escala de dados tem três hosts de dados.

Armazenamento com conexão direta

O armazenamento de conexão direta (DAS) é um conjunto de discos conectados aos hosts de dados. Todos os hosts de dados podem acessar qualquer um dos discos. Como parte da arquitetura de nada compartilhado, os nós de computação em execução nos hosts de dados não compartilham discos individuais. Entretanto, para alta disponibilidade, o acesso ao armazenamento é compartilhado, e cada um dos hosts de dados pode acessar qualquer um dos discos.

Arquitetura da unidade de escala de dados - DELL e Quanta

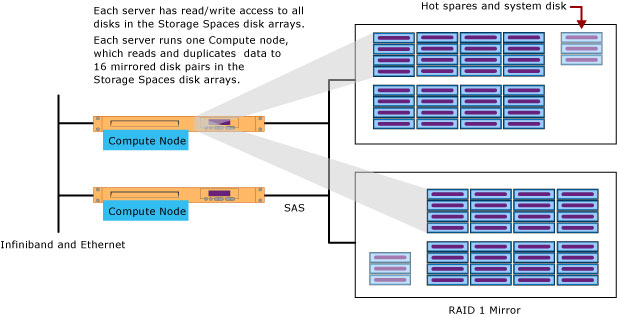

Arquitetura da unidade de escala de dados - HPE

Descrição da unidade de escala de dados

Uma unidade de escala de dados tem um servidor (host) para cada nó de computação e uma matriz de disco de conexão direta conectada com o SAS (Serial Attached SCSI). Dentro do compartimento de armazenamento, a matriz de discos é dividida em duas metades, cada uma com fontes de alimentação redundantes. Os Espaços de Armazenamento do Windows Server gerenciam os dados do usuário duplicando dados em pares de discos espelhados RAID 1. Os discos em cada par de discos são armazenados em diferentes metades da matriz de discos.

A matriz de discos também contém discos de reserva e um disco do sistema. Se um disco falhar, os Espaços de Armazenamento vão usar a cópia boa dos dados no disco em funcionamento para recompilar uma cópia duplicada dos dados em um disco de reserva. Esse é um recurso de autocorreção importante que ajuda a proteger contra perda de dados.

O número total de discos para os nós de computação:

• A DELL tem 96 discos = (3 servidores) * (16 discos por servidor) * (2 para discos redundantes).

• A HPE tem 64 discos = (2 servidores) * (16 discos por servidor) * (2 para discos redundantes).

• Além disso, cada matriz de discos tem discos de reserva e um disco do sistema.

Para alta disponibilidade, quando um nó de computação faz failover, ele ainda pode funcionar e acessar os dados do usuário por meio de outro host na unidade de escala de dados. Pelo menos um dos hosts físicos conectados diretamente precisa estar funcionando ou o acesso aos dados ao armazenamento será perdido.

Para tamanhos de disco, o armazenamento de conexão direta pode ter unidades de disco de 1, 2 ou 3 terabytes. Todas as unidades da escala de dados devem ter discos do mesmo tamanho.

Unidade de escala básica

A unidade de escala base contém o número mínimo de hosts de capacidade intelectual, hosts de dados e armazenamento de conexão direta necessários para o dispositivo. Inclui os componentes a seguir.

Host de orquestração

Este servidor comanda o cérebro do PDW.

Host passivo

Este servidor oferece alta disponibilidade. Ele está online e pronto para executar jobs caso haja falha na orquestração ou no host de dados. O host de orquestração, o host passivo e os servidores da unidade de escala de dados são configurados como um cluster de failover do Windows. Cada rack do dispositivo exige um host passivo.

Host passivo opcional

Para incluir mais redundância, existe a opção de adicionar um segundo host passivo à unidade de escala base.

Unidade de escala de dados

A unidade de escala de base inclui uma unidade de escala de dados que é colocada na parte inferior do rack.

Este diagrama mostra a unidade de escala base, além do rack e da rede. Esta é a configuração mínima para um dispositivo do Analytics Platform System.
