Substituir o Aquecedor

Leia as secções seguintes antes de remover o aquecedor antigo e instalar o novo aquecedor.

Desempacotar e fazer o inventário do aquecedor

O Aquecedor De 1U Robusto – V2 (o aquecedor) normalmente é fornecido como um subcomponente pré-instalado do sistema de Aplicação da Cloud Robusta. Quando enviado separadamente, o aquecedor é enviado numa caixa de transporte comercial padrão com material de embalagem protetor.

Remova cuidadosamente o aquecedor da caixa de transporte. Quando embalado numa caixa de transporte, o aquecedor tem todos os componentes principais instalados no chassis. Normalmente, o aquecedor faz parte de um caso de trânsito e está integrado num grupo inteiro de dispositivos num caso de trânsito. Mantenha a caixa de transporte e os materiais de embalagem para qualquer necessidade possível de reencautar o aquecedor no futuro. Embora o aquecedor seja robusto, certifique-se de que a unidade está devidamente embalada para envio.

Faça uma verificação de inventário para garantir que tudo é contabilizado. Para discrepâncias, contacte a Microsoft.

Planeamento da instalação do aquecedor

Antes de iniciar a instalação, certifique-se de que está familiarizado com os requisitos de configuração da unidade de aquecedor. Antes de iniciar a instalação:

1. Preparar o caso de trânsito para a instalação do aquecedor.

2. Verifique se tem todos os parafusos e máquinas de lavar necessários para a instalação do aquecedor:

   • Quatro parafusos pretos 10-32 x 7/8 com quatro máquinas de lavar e quatro máquinas de lavar planas

   • Quatro parafusos de prata 10-32 x 5/8 com quatro lava-lavagens divididas e quatro lavadores planos

3. Certifique-se de que os cabos ou cabos não estão no caminho da instalação.

Notas de instalação do aquecedor

O aquecedor é montado numa caixa de trânsito capaz de manter a unidade.

• Remova as tampas do caso de trânsito e quaisquer capas de transporte enquanto o aquecedor estiver a ser utilizado.

• Certifique-se de que existe um intervalo mínimo de 15 cm na parte frontal e posterior do aquecedor para manter o fluxo de ar correto à volta da unidade.

• Monte o aquecedor no bastidor na caixa de trânsito.

• Monte o aquecedor no rack de 19 polegadas no caso de trânsito. Utilize dois ou mais indivíduos para gerir o peso da unidade durante o processo de montagem.

• Instale qualquer outro componente necessário, como plenários, cabos ou parênteses.

Nota

Certifique-se de que a tomada de socket está instalada perto do equipamento e está facilmente acessível.

Remover o aquecedor

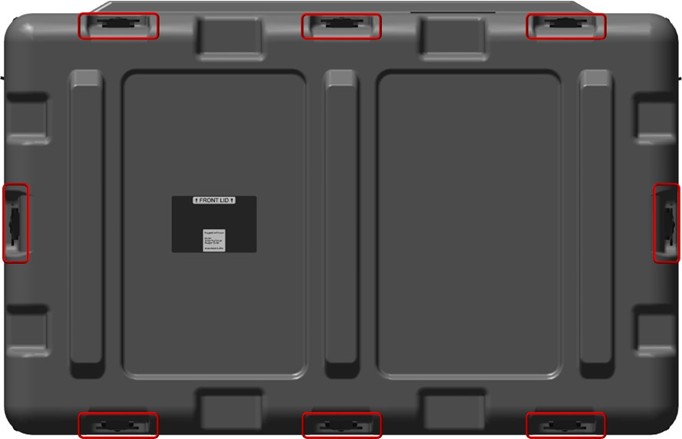

1. A partir da capa do pod frontal, rode os oito fechos de capa no sentido contrário ao dos ponteiros do relógio para libertar a capa do pod. Mantenha a capa premida ou segura à medida que solta os oito fechos.



2. Remova a capa do pod.



3. Repita os passos 1 e 2 para remover a capa do pod posterior. Agora, pode aceder aos componentes dentro dos pods.

4. Desaperte completamente os parafusos e, em seguida, afaste a assemblagem de filtros do servidor, conforme mostrado nas seguintes figuras.

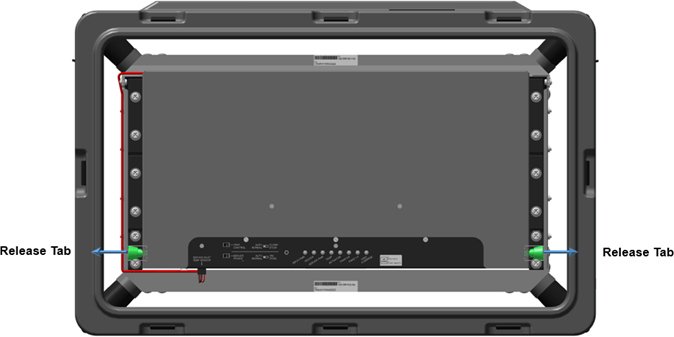

5. Puxe os separadores de libertação para longe do Aquecedor De 1U Robusto - V2 até que a capa se solte e, em seguida, mova a capa para fora do bastidor do chassis no pod.



6. Quando a secção inferior do plenum limpar a base, puxe para fora para cerca de quarenta graus. O ângulo permite-lhe mover a parte superior do plenum em direção ao servidor ou comutadores e, em seguida, para cima e para longe antes de retirar o plenum do pod.



7. Na parte frontal do caso, remova a gravata zip debaixo do Aquecedor De 1U Robusto - V2. Se necessário, utilize os cortadores diagonais.



8. Esprema o separador frontal do micro conector com o polegar e o dedo indicador e puxe para baixo até que a ligação esteja livre da parte inferior do aquecedor. Mova o cabo para fora do caminho do aquecedor.



9. Na parte frontal da caixa, remova os quatro parafusos 10-32, as máquinas de lavar e as máquinas de lavar planas do servidor de gestão ou do servidor de nós da unidade de escala inferior.





10. Na parte frontal da caixa, remova os quatro parafusos frontais 10-32, as máquinas de lavar e as máquinas de lavar planas do aquecedor.





11. Desanexe os cabos ethernet do plenum traseiro e, em seguida, remova qualquer cabo ligado ao servidor de gestão ou ao servidor de nós da unidade de escala inferior.

12. Na parte de trás da caixa, solte as seis alças de velcro e puxe os cabos para fora do velcro.



13. Na parte de trás do caso, após o velcro ser afrouxado, remova os cabos da volta dos parênteses de estiva do cabo.

14. Permitir que todos os cabos se afastem do plenum. Os cabos pendentes não são apresentados na seguinte figura.

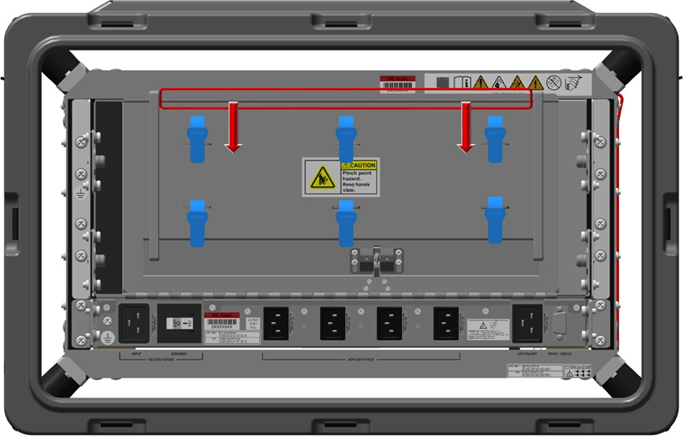

15. Na parte de trás do caso, puxe rapidamente a porta de plenário para baixo usando o lábio superior da porta plenum. A porta de plenum deve ser desligada da ligação, permitindo que a porta pende livremente.

16. Puxe o plenário para baixo se a ligação ainda estiver anexada.





17. Na parte de trás do caso, desligue os cabos de alimentação do servidor do Aquecedor de 1U Robusta - V2 e permita-lhes bloquear livremente.



18. Desligue os cabos de alimentação do servidor e permita-lhes bloquear livremente.

19. Na parte de trás do caso, remova o cabo terrestre do servidor inferior.

20. Coloque um saco electrostático seguro para descarga ou espuma sobre a ventilação do aquecedor.

21. Pela seguinte ordem, remova do servidor:

    1. noz hexadecil

    2. máquina de lavar

    3. cadência do terminal de ligação

    4. duas máquinas de lavar





22. Coloque a porca hexadecimal e as máquinas de lavar novamente no poste de terra ou em local seguro para reinstalação.

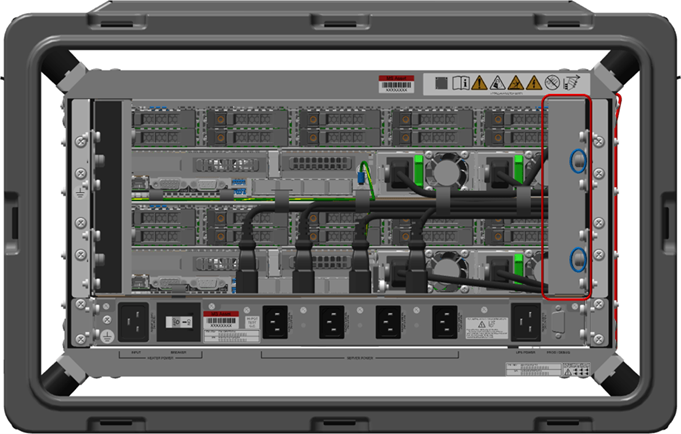

23. Na parte de trás do caso, solte completamente os dois parafusos em cativeiro segurando o parêntese de preenchimento direito no lugar.





24. Puxe o parêntese do preenchimento direito para o centro da caixa para removê-lo.

25. Na parte de trás do caso, solte completamente os dois parafusos em cativeiro segurando o parêntese do cabo esquerdo no lugar.





26. Puxe o parêntese do cabo esquerdo para o centro da caixa para removê-lo.

27. Coloque os parênteses num local seguro para reinstalação.

28. Na parte de trás do caso, remova os cabos ethernet pretos Cat 6 e 25 Gbps do servidor de nós de unidade de escala inferior ou gestão.



29. Coloque os cabos numa localização segura para reinstalação.

30. Na parte de trás do caso, solte completamente os dois parafusos em cativeiro segurando o parêntese interior esquerdo do cabo no lugar.





31. Puxe o parêntese do cabo interior esquerdo para o centro da caixa para removê-lo.

32. Na parte de trás da caixa, desaperte os seis parafusos da dobradiça da parte superior do aquecedor, deixando a porta e a dobradiça juntas como uma unidade.



33. Coloque o parêntese e os parafusos num local seguro para reinstalação.

34. Na parte de trás do pod, remova os dois parafusos 10-32, as máquinas de lavar e as máquinas de lavar planas que protegem o corrimão do servidor para o rack de pods.





35. Na parte de trás do pod, remova os quatro parafusos 10-32, as máquinas de lavar e as máquinas de lavar planas que protegem o aquecedor para o rack de pods.





36. Certifique-se de que todos os cabos estão desligados e pendurados livremente fora do caminho.

37. Na parte frontal do pod, deslize cuidadosamente o servidor para fora. Mantenha o centro do servidor para distribuição uniforme de peso à medida que é movido para fora.



38. Coloque o servidor numa localização segura para descargas electrostáticas.

39. Na parte frontal do pod, puxe o aquecedor da parte inferior do rack. Mantenha o centro do aquecedor para distribuição uniforme de peso à medida que é movido para fora.



Instalar o aquecedor

Aviso

Risco de choque elétrico.

Nota

Ao instalar hardware na parte frontal ou posterior do servidor, coloque uma tampa de segurança de descarga electrostática sobre as aberturas de ventilação do aquecedor para evitar danos de objetos estranhos no aquecedor.

Aviso

Tenha cuidado ao levantar o pod para evitar danos no equipamento e ferimentos pessoais. Para obter os melhores resultados, utilize um equipamento de elevação ou elevação de duas pessoas para reduzir lesões pessoais ou danos nos componentes ou pods.

1. Na parte frontal do pod, deslize um novo zip tie embora o ciclo na parte inferior da frente do Aquecedor de 1U Robusta - V2, mas não zipe o empate no lugar.



2. Na parte frontal do pod, insira o Aquecedor de 1U Robusta - V2 deslizando-o da frente para trás. Certifique-se de que a gravata zip não cai.

3. Na parte frontal do pod, instale os dois shims de 0,064 polegadas entre o rack e o Robustized 1U Heater - V2.



4. Na parte de trás do pod, instale os dois shims de 0,064 polegadas entre o rack e o Robustized 1U Heater - V2.



5. Na parte frontal do pod, volte a encaixar os quatro parafusos 10-32, as máquinas de lavar e as máquinas de lavar planas. Aplique o primer e o threadlocker de baixa força aos fios de parafuso e aparafusar os parafusos a 27 polegadas de libras.



6. Na parte frontal do pod, instale o servidor de gestão ou o servidor de nó de unidade de escala inferior, deslizando-o da frente para a traseira. Certifique-se de que não existem cabos soltos no caminho do servidor.

7. Na parte frontal do pod, volte a encaixar os quatro parafusos 10-32, as máquinas de lavar e as máquinas de lavar planas. Aplique o primer e o threadlocker de baixa força aos fios de parafuso e aparafusar os parafusos a 27 polegadas de libras.

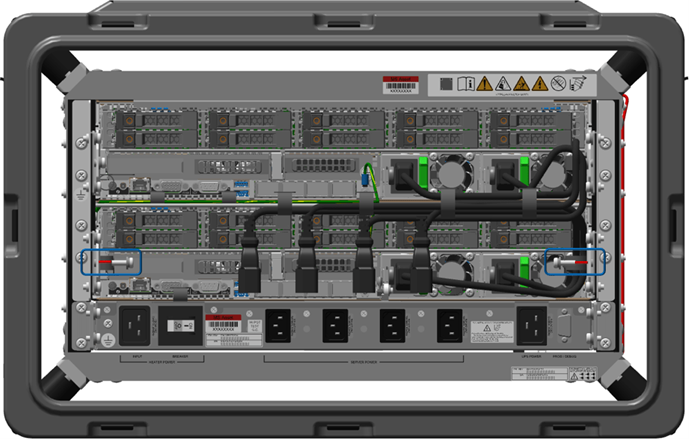

8. Na parte de trás do pod, volte a encaixar os dois servidores traseiros montando 10-32 parafusos, lavadores de bloqueio e máquinas de lavar planas. Aplique o primer e o threadlocker de baixa força aos fios de parafuso e o binário a 27 polegadas.

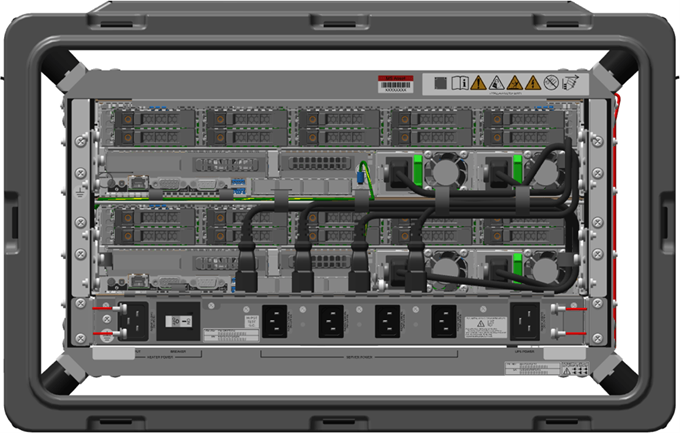

9. Na parte de trás do pod, instale o Aquecedor de 1U Robusta - V2 quatro parafusos traseiros de montagem 10-32, anilhas de bloqueio e máquinas de lavar planas. Aplique o primer e o threadlocker de baixa força aos fios de parafuso e aparafusar os parafusos a 27 polegadas de libras.



10. Na parte de trás do pod, remova os dois shims abaixo do Aquecedor Robustized 1U - V2 e coloque-os no Heater Kit para utilização futura.

11. Na parte frontal do pod, remova os dois shims abaixo do Heater Robustized 1U - V2 e coloque-os no Heater Kit para utilização futura.

12. Na parte de trás do pod, instale os seis parafusos 4-40 que ligam a dobradiça plenum ao Aquecedor de 1U Robusto - V2. Aplique um threadlocker de primer e de baixa força aos fios de parafuso e faça o binário dos parafusos a 4,5 polegadas de libras.

    Nota

    Coloque um saco de descarga electrostática (ESD) ou espuma ESD sobre a ventilação Robustized 1U - V2 para evitar danos de objetos estranhos no aquecedor.

13. Na parte de trás do pod, instale o parêntese do cabo interior esquerdo. Enquanto prime o parêntese para dentro em direção ao rack, aperte completamente os parafusos em cativeiro 6-32 e, em seguida, torque os parafusos a 9 polegadas de libras.

14. Na parte de trás do caso, instale um cabo cat 6 azul e dois cabos ethernet pretos de 25 Gbps no servidor de nós de unidade de gestão ou de escala inferior.

15. Na parte de trás do pod, instale o parêntese do cabo esquerdo na localização original. Alinhe cuidadosamente todos os cabos novamente na posição enquanto prime o parêntese para dentro em direção ao rack.

16. Aperte completamente os dois parafusos em cativeiro de 6 a 32 e, em seguida, aperte os parafusos a 9 polegadas de libras.

17. Na parte de trás do pod, instale o parêntese de preenchimento direito na sua localização original enquanto prime o parêntese para dentro em direção ao rack. Aperte completamente os dois parafusos em cativeiro de 6 a 32 e, em seguida, aperte os parafusos a 9 polegadas de libras.

18. Na parte de trás do pod, instale o servidor de gestão ou o hardware terrestre do servidor de nós de unidade de escala inferior por esta ordem:

    1. duas máquinas de lavar

    2. ligação da cadência do terminal

    3. máquina de lavar

    4. noz hexadecil

19. Binário a porca a 16 polegadas de libras.

20. Na parte de trás do pod, volte a ligar os dois cabos de alimentação do servidor e, em seguida, os quatro cabos de alimentação Robustized 1U - V2 nas suas localizações originais.

21. Na parte de trás do pod, a ligação deve estar a descansar e atrás dos detentos da bola, se não mover o braço de ligação para a posição necessária.

    Mantenha a porta de plenum firme enquanto ajusta o braço atrás dos detents da bola.

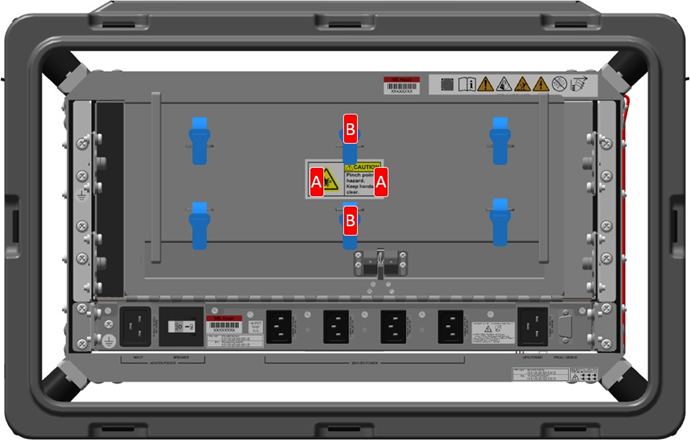

22. Na parte de trás do pod, prima a localização A ou B com ambos os polegares (prima simultaneamente para a esquerda e para a direita ou para a parte superior e inferior) até ouvir um clique audível a partir da ligação que envolve o plenum.



23. Na parte de trás do pod, enrole os seis cabos ethernet (dois cabos cat 6 azuis e quatro cabos pretos de 25 Gbps) em torno dos parênteses de spooling do cabo e aperte as seis alças de velcro à volta dos cabos.

24. Na parte frontal do pod, instale o micro conector no sensor de temperatura de entrada do servidor. Deverá ouvir um clique audível.

25. Na parte frontal do pod, encaminhe o cabo por baixo do ciclo, enrole a gravata zip à volta do cabo e feche-a no lugar. Recorte o excesso de gravata zip.



26. Na parte frontal do pod, instale o plenário frontal ao manter o plenário num ângulo de aproximadamente quarenta graus (mínimo) ao colocar os dedos de índice na secção plana em ângulo frontal. Guie o metal dobrado do plenum para o rack do chassis dobrado em metal.



27. Quando estiver corretamente alinhado, utilize os separadores de versão para colocar o plenário em posição.

28. Prima e vire os separadores de versão para que envolvam as respetivas localizações originais e bloqueiem a posição.

29. Na parte de trás e na frente do pod, coloque as capas dos pods novamente nas respetivas localizações originais e, em seguida, ligue os fechos e vire-os no sentido dos ponteiros do relógio para os proteger no pod.

30. Mantenha a capa premida ou segura à medida que liga os oito bloqueios.
