Aplica-se a: Azure Local 2311.2 e posterior

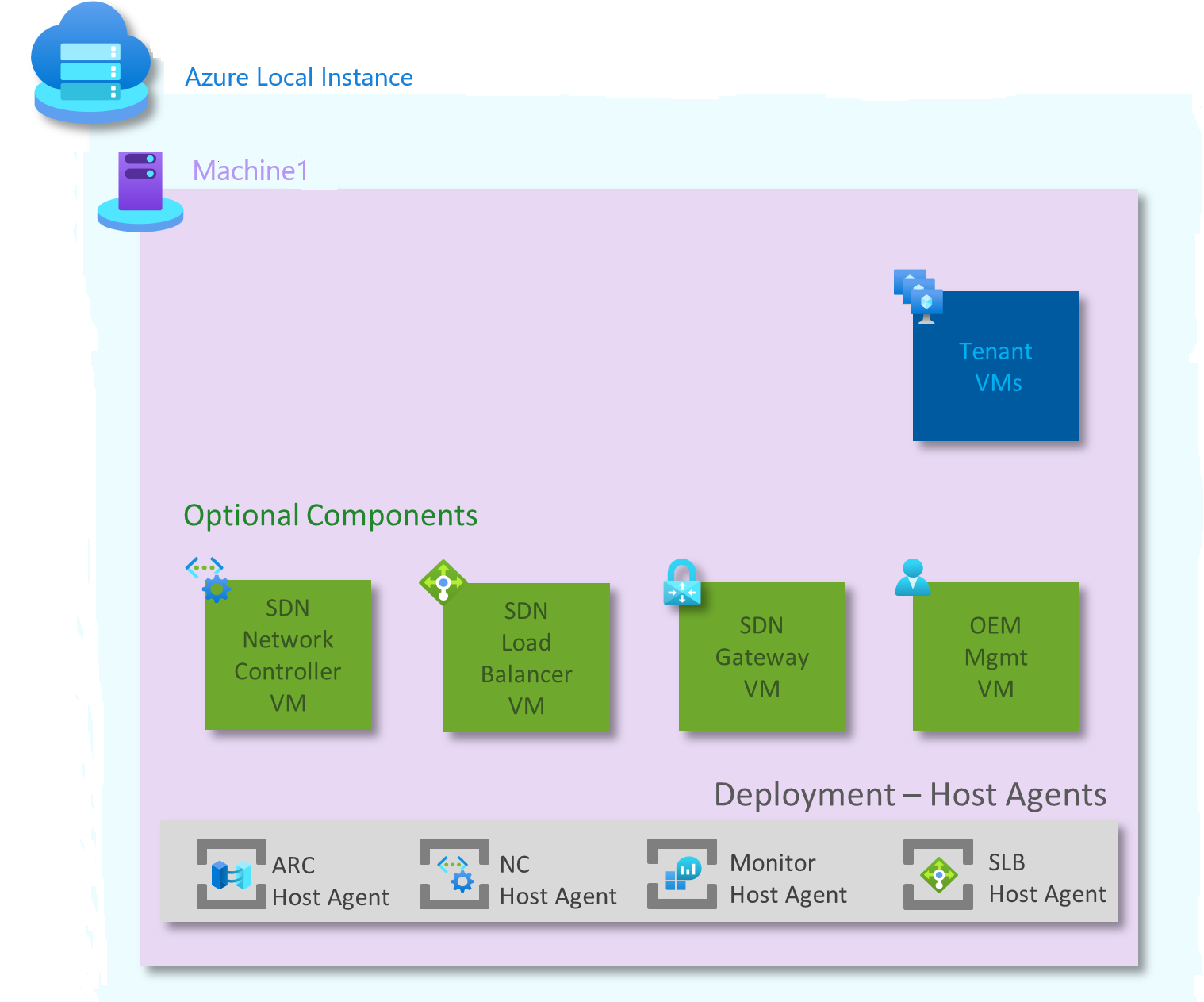

Este artigo descreve quais componentes de rede são implantados para o padrão de referência de servidor único, conforme mostrado no diagrama a seguir:
Componentes opcionais
Os seguintes componentes são opcionais. Para obter mais informações sobre SDN (Software Defined Networking), consulte Planejar uma infraestrutura de rede definida por software.
VM do controlador de rede SDN
A VM do controlador de rede é implantada opcionalmente. Se uma VM do Controlador de Rede não for implantada, as políticas padrão de acesso à rede não estarão disponíveis. Uma VM do controlador de rede é necessária se você tiver qualquer um dos seguintes requisitos:
Crie e gerencie redes virtuais ou conecte VMs a sub-redes de rede virtual.
Configure e gerencie a microssegmentação para VMs conectadas a redes virtuais ou redes tradicionais baseadas em VLAN.
Anexe dispositivos virtuais às suas redes virtuais.
Configure políticas de Qualidade de Serviço (QoS) para VMs conectadas a redes virtuais ou redes tradicionais baseadas em VLAN.
VM do balanceador de carga de software SDN
A VM SDB (Software Load Balancer) é usada para distribuir uniformemente o tráfego de rede entre várias VMs. Ele permite que vários servidores hospedem a mesma carga de trabalho, proporcionando alta disponibilidade e escalabilidade. Também é utilizado para fornecer serviços de Tradução de Endereço de Rede (NAT) de entrada para acesso às VMs e serviços de NAT de saída para conectividade externa.
SDN Gateway VM
A VM do Gateway SDN é usada para rotear o tráfego de rede entre uma rede virtual e outra rede, local ou remota. Os gateways SDN podem ser usados para:
Crie conexões IPsec seguras site a site entre redes virtuais SDN e redes externas pela Internet.
Crie conexões GRE (Generic Routing Encapsulation) entre redes virtuais SDN e redes externas. A diferença entre conexões site a site e conexões GRE é que esta última não é uma conexão criptografada. Para obter mais informações sobre a conectividade GRE, consulte Túnel GRE no Windows Server.
Crie conexões de camada 3 (L3) entre redes virtuais SDN e redes externas. Neste caso, o SDN Gateway simplesmente atua como um roteador entre sua rede virtual e a rede externa.
Agentes de acolhimento
Os seguintes componentes são executados como serviços ou agentes no servidor host:
Agente de host Arc: permite que você gerencie seus computadores Windows e Linux hospedados fora do Azure em sua rede corporativa ou em outros provedores de nuvem.
Agente de host do controlador de rede: Permite que o controlador de rede gerencie o estado de meta do plano de dados e receba notificações de eventos à medida que a configuração do plano de dados muda.
Monitorar agente de host: agente gerenciado pelo Orchestrator usado para emitir dados de pipeline de observabilidade (telemetria e diagnóstico) que são carregados em Genebra (Armazenamento do Azure).
Agente de host do Software Load Balancer: Escuta as atualizações de política do controlador de rede. Além disso, esse agente programa regras de agente nos comutadores virtuais Hyper-V habilitados para SDN que estão configurados no computador local.
Componentes em execução em VMs
A tabela a seguir lista os vários componentes em execução em máquinas virtuais (VMs) para um padrão de rede de servidor único:
| Componente | Número de VMs | Tamanho do disco do SO | Tamanho do disco de dados | CPUs virtuais | Memória |
|---|---|---|---|---|---|
| Controlador de Rede | 1 | 100 GB | 30 GB | 4 | 4 GB |
| Balanceadores de carga de software SDN | 1 | 60 GB | 30 GB | 16 | 8 GB |
| SDN Gateways | 1 | 60 GB | 30 GB | 8 | 8 GB |
| Gestão OEM | OEM definido | OEM definido | OEM definido | OEM definido | OEM definido |
| Total | 3 + OEM | 270 GB + OEM | 90 GB + OEM | 32 + OEM | 28 GB + OEM |
Próximos passos
Saiba mais sobre os requisitos de IP de servidor único.
