Relatório de exemplo da tendência da duração do pipeline

Serviços de DevOps do Azure | Azure DevOps Server | Azure DevOps Server 2022

Este artigo mostra como criar um relatório que mostra quanto tempo o pipeline normalmente leva para ser concluído com êxito. A tendência diária do relatório de duração do pipeline é semelhante ao gráfico de tendência da taxa de pipeline do relatório de taxa de passagem do pipeline.

A imagem a seguir mostra um exemplo de um relatório de tendência de duração.

Importante

A integração do Power BI e o acesso ao feed OData do Serviço de Análise estão geralmente disponíveis para os Serviços de DevOps do Azure e o Azure DevOps Server 2020 e versões posteriores. As consultas de exemplo fornecidas neste artigo são válidas apenas no Azure DevOps Server 2020 e versões posteriores e dependem da versão v3.0-preview ou posterior. Nós encorajamos você a usar essas consultas e nos fornecer feedback.

Categoria	Requerimentos
Níveis de acesso	- Membro do projeto. - Pelo menos acesso básico .
Permissões	Por padrão, os membros do projeto têm permissão para consultar o Google Analytics e criar modos de exibição. Para obter mais informações sobre outros pré-requisitos relacionados com a ativação de serviços e funcionalidades e atividades gerais de monitorização de dados, consulte Permissões e pré-requisitos para aceder ao Analytics.

Nota

Este artigo pressupõe a leitura de Visão geral de relatórios de exemplo usando consultas OData e uma compreensão básica do Power BI.

Exemplos de consultas

Você pode usar as seguintes consultas do PipelineRuns conjunto de entidades para criar relatórios de tendência de duração de pipeline diferentes, mas semelhantes.

Nota

Para determinar as propriedades disponíveis para fins de filtro ou relatório, consulte Referência de metadados para Pipelines do Azure. Você pode filtrar as suas consultas ou retornar propriedades usando qualquer um dos valores de um Property sob um EntityType ou NavigationPropertyBinding Path valores disponíveis com um EntitySet. Cada EntitySet corresponde a um EntityType. Para obter mais informações sobre o tipo de dados de cada valor, reveja os metadados fornecidos para o correspondente EntityType.

Obter a tendência de duração do 80º percentil para um pipeline especificado

Consulta do Power BI

Copie e cole a seguinte consulta do Power BI diretamente na janela Obter Dados>Consulta em Branco. Para obter mais informações, consulte Visão geral de relatórios de exemplo usando consultas OData.

let
   Source = OData.Feed ("https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?"
        &"$apply=filter( "
                &"Pipeline/PipelineName eq '{pipelinename}' "
                &"and CompletedDate ge {startdate} "
                &"and (SucceededCount eq 1 or PartiallySucceededCount eq 1) "
        &") "
        &"/compute( "
            &"percentile_cont(TotalDurationSeconds, 0.8,CompletedDateSK) as Duration80thPercentileInSeconds) "
                &"/groupby( "
                &"(Duration80thPercentileInSeconds, CompletedOn/Date)) "
            &"&$orderby=CompletedOn/Date asc "
    ,null, [Implementation="2.0",OmitValues = ODataOmitValues.Nulls,ODataVersion = 4])
in
    Source

Consulta OData

Você pode usar o seguinte código de consulta OData para modificar ou testar a consulta antes de usá-la no Power BI. Para obter mais informações, consulte Conectar-se usando consultas do Power BI e OData.

https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?
$apply=filter(
    Pipeline/PipelineName eq '{pipelinename}'
    and CompletedDate ge {startdate}
    and (SucceededCount eq 1 or PartiallySucceededCount eq 1)
    )
/compute(
    percentile_cont(TotalDurationSeconds, 0.8,CompletedDateSK) as Duration80thPercentileInSeconds)
/groupby(
    (Duration80thPercentileInSeconds, CompletedOn/Date))
&$orderby=CompletedOn/Date asc

Cadeias de caracteres de substituição e detalhamento de consulta

Substitua as seguintes cadeias de caracteres por seus valores. Não inclua parênteses angulares como {} na sua substituição. Por exemplo, se o nome da sua organização for "Fabrikam", substitua {organization} por Fabrikam, não {Fabrikam}.

• {organization} - Nome da sua organização
• {project} - O nome do seu projeto de equipa
• {pipelinename} - O nome do seu pipeline. Exemplo: Fabrikam hourly build pipeline
• {startdate} - A data para iniciar o seu relatório. Formato: AAAA-MM-DDZ. Exemplo: 2021-09-01Z representa 1º de setembro de 2021. Não coloque entre aspas ou parênteses e use dois dígitos para ambos, mês e data.

Detalhamento da consulta

A tabela a seguir descreve cada parte da consulta.

Parte da consulta

Descrição

---

$apply=filter(

Iniciar cláusula filter().

Pipeline/PipelineName eq '{pipelinename}'

O pipeline de retorno é executado para o pipeline especificado.

and CompletedDate ge {startdate}

O pipeline de retorno é executado na data especificada ou após ela.

and (SucceededCount eq 1 or PartiallySucceededCount eq 1)

Retorne apenas as execuções bem-sucedidas ou parcialmente bem-sucedidas.

)

Fechar cláusula filter().

/compute(

Iniciar cláusula compute().

percentile_cont(TotalDurationSeconds, 0.8,CompletedDateSK) as Duration80thPercentileInSeconds)

Calcule o percentil 80 de durações de pipeline de todas as execuções de pipeline que correspondam aos critérios de filtro.

/groupby(

Iniciar groupby()

(Duration80thPercentileInSeconds, CompletedOn/Date))

Agrupe pela data de conclusão da execução do pipeline e calcule, para cada dia, a duração correspondente ao percentil 80 do pipeline.

&$orderby=CompletedOn/Date asc

Organize a resposta por data de conclusão.

Filtrar por ID do pipeline, em vez de Nome do Pipeline

Os pipelines podem ser renomeados. Para garantir que os relatórios do Power BI não sejam interrompidos quando o nome do pipeline for alterado, use a ID do pipeline em vez do nome do pipeline. Você pode obter o ID do pipeline na URL da página de execução do pipeline.

https://dev.azure.com/{organization}/{project}/_build?definitionId= `{pipelineid}`

Consulta do Power BI

Copie e cole a seguinte consulta do Power BI diretamente na janela Obter Dados>Consulta em Branco. Para obter mais informações, consulte Visão geral de relatórios de exemplo usando consultas OData.

let
   Source = OData.Feed ("https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?"
        &"$apply=filter( "
                &"PipelineId eq {pipelineId} "
                &"and CompletedDate ge {startdate} "
                &"and (SucceededCount eq 1 or PartiallySucceededCount eq 1) "
        &") "
        &"/compute( "
            &"percentile_cont(TotalDurationSeconds, 0.8,CompletedDateSK) as Duration80thPercentileInSeconds) "
                &"/groupby( "
                &"(Duration80thPercentileInSeconds, CompletedOn/Date)) "
            &"&$orderby=CompletedOn/Date asc "
    ,null, [Implementation="2.0",OmitValues = ODataOmitValues.Nulls,ODataVersion = 4])
in
    Source

Consulta OData

Você pode usar o seguinte código de consulta OData para modificar ou testar a consulta antes de usá-la no Power BI. Para obter mais informações, consulte Conectar-se usando consultas do Power BI e OData.

https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?
$apply=filter(
    PipelineId eq {pipelineId}
    and CompletedDate ge {startdate}
    and (SucceededCount eq 1 or PartiallySucceededCount eq 1)
    )
/compute(
    percentile_cont(TotalDurationSeconds, 0.8,CompletedDateSK) as Duration80thPercentileInSeconds)
/groupby(
    (Duration80thPercentileInSeconds, CompletedOn/Date))
&$orderby=CompletedOn/Date asc

Obtenha o percentil 50 e 90, juntamente com a tendência de duração do percentil 80

Você pode querer exibir a tendência de duração calculada usando outro valor de percentil. As consultas a seguir fornecem a duração do pipeline do percentil 50 e 90, juntamente com o percentil 80.

Consulta do Power BI

Copie e cole a seguinte consulta do Power BI diretamente na janela Obter Dados>Consulta em Branco. Para obter mais informações, consulte Visão geral de relatórios de exemplo usando consultas OData.

let
   Source = OData.Feed ("https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?"
        &"$apply=filter( "
                &"Pipeline/PipelineName eq '{pipelinename}' "
                &"and CompletedDate ge {startdate} "
                &"and (SucceededCount eq 1 or PartiallySucceededCount eq 1) "
        &") "
        &"/compute( "
            &"percentile_cont(TotalDurationSeconds, 0.5,CompletedDateSK) as Duration50thPercentileInSeconds, "
                &"percentile_cont(TotalDurationSeconds, 0.8,CompletedDateSK) as Duration80thPercentileInSeconds, "
                &"percentile_cont(TotalDurationSeconds, 0.90,CompletedDateSK) as Duration90thPercentileInSeconds) "
            &"/groupby( "
                &"(Duration50thPercentileInSeconds, Duration80thPercentileInSeconds, Duration90thPercentileInSeconds, CompletedOn/Date)) "
            &"&$orderby=CompletedOn/Date asc "
    ,null, [Implementation="2.0",OmitValues = ODataOmitValues.Nulls,ODataVersion = 4])
in
    Source

Consulta OData

Você pode usar o seguinte código de consulta OData para modificar ou testar a consulta antes de usá-la no Power BI. Para obter mais informações, consulte Conectar-se usando consultas do Power BI e OData.

https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?
$apply=filter(
    Pipeline/PipelineName eq '{pipelinename}'
    and CompletedDate ge {startdate}
    and (SucceededCount eq 1 or PartiallySucceededCount eq 1)
    )
/compute(
    percentile_cont(TotalDurationSeconds, 0.5,CompletedDateSK) as Duration50thPercentileInSeconds,
    percentile_cont(TotalDurationSeconds, 0.8,CompletedDateSK) as Duration80thPercentileInSeconds,
    percentile_cont(TotalDurationSeconds, 0.90,CompletedDateSK) as Duration90thPercentileInSeconds)
/groupby(
    (Duration50thPercentileInSeconds, Duration80thPercentileInSeconds, Duration90thPercentileInSeconds, CompletedOn/Date))
&$orderby=CompletedOn/Date asc

Filtrar por ramo

Para exibir a tendência de duração de um pipeline para uma ramificação específica apenas, utilize as seguintes consultas. Para criar o relatório, execute as etapas adicionais a seguir, juntamente com o que está descrito nas seções Alterar tipo de dados de coluna e Criar o gráfico de linhas.

• Expanda Branch para Branch.BranchName.
• Selecione a Segmentação de Dados da visualização do Power BI e adicione Branch.BranchName ao Campo da segmentação.
• Selecione o pipeline no filtro para o qual necessita ver a tendência da duração do pipeline.

Consulta do Power BI

Copie e cole a seguinte consulta do Power BI diretamente na janela Obter Dados>Consulta em Branco. Para obter mais informações, consulte Visão geral de relatórios de exemplo usando consultas OData.

let
   Source = OData.Feed ("https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?"
        &"$apply=filter( "
                &"Pipeline/PipelineName eq '{pipelinename}' "
                &"and CompletedDate ge {startdate} "
                &"and (SucceededCount eq 1 or PartiallySucceededCount eq 1) "
        &") "
        &"/compute( "
            &"percentile_cont(TotalDurationSeconds, 0.8,BranchSK, CompletedDateSK) as Duration80thPercentileInSeconds) "
                &"/groupby( "
                &"(Duration80thPercentileInSeconds, Branch/BranchName, CompletedOn/Date)) "
            &"&$orderby=CompletedOn/Date asc "
    ,null, [Implementation="2.0",OmitValues = ODataOmitValues.Nulls,ODataVersion = 4])
in
    Source

Consulta OData

Você pode usar o seguinte código de consulta OData para modificar ou testar a consulta antes de usá-la no Power BI. Para obter mais informações, consulte Conectar-se usando consultas do Power BI e OData.

https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?
$apply=filter(
    Pipeline/PipelineName eq '{pipelinename}'
    and CompletedDate ge {startdate}
    and (SucceededCount eq 1 or PartiallySucceededCount eq 1)
    )
/compute(
    percentile_cont(TotalDurationSeconds, 0.8,BranchSK, CompletedDateSK) as Duration80thPercentileInSeconds)
/groupby(
    (Duration80thPercentileInSeconds, Branch/BranchName, CompletedOn/Date))
&$orderby=CompletedOn/Date asc

Tendência de duração para todos os fluxos de projetos

Talvez você queira exibir a tendência de duração de todos os pipelines do projeto em um único relatório. Para criar o relatório, execute as etapas adicionais a seguir, juntamente com o que está descrito nas seções Alterar tipo de dados de coluna e Criar o gráfico de linhas.

• Expanda Pipeline para Pipeline.PipelineName.
• Selecione Segmentação de Dados no painel Visualizações e adicione o Pipeline.PipelineNam ao Campo da segmentação de dados.
• Selecione o pipeline na segmentação de dados para o qual você precisa ver a tendência da taxa de aprovação do pipeline.

Consulta do Power BI

Copie e cole a seguinte consulta do Power BI diretamente na janela Obter Dados>Consulta em Branco. Para obter mais informações, consulte Visão geral de relatórios de exemplo usando consultas OData.

let
   Source = OData.Feed ("https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?"
        &"$apply=filter( "
                &"CompletedDate ge {startdate} "
                &"and (SucceededCount eq 1 or PartiallySucceededCount eq 1) "
                &") "
        &"/compute( "
        &"percentile_cont(TotalDurationSeconds, 0.8,PipelineId, CompletedDateSK) as Duration80thPercentileInSeconds) "
            &"/groupby( "
                &"(Duration80thPercentileInSeconds, Pipeline/PipelineName, CompletedOn/Date)) "
                &"&$orderby=CompletedOn/Date asc "
    ,null, [Implementation="2.0",OmitValues = ODataOmitValues.Nulls,ODataVersion = 4])
in
    Source

Consulta OData

Você pode usar o seguinte código de consulta OData para modificar ou testar a consulta antes de usá-la no Power BI. Para obter mais informações, consulte Conectar-se usando consultas do Power BI e OData.

https://analytics.dev.azure.com/{organization}/{project}/_odata/v3.0-preview/PipelineRuns?
$apply=filter(
    CompletedDate ge {startdate}
    and (SucceededCount eq 1 or PartiallySucceededCount eq 1)
    )
/compute(
    percentile_cont(TotalDurationSeconds, 0.8,PipelineId, CompletedDateSK) as Duration80thPercentileInSeconds)
/groupby(
    (Duration80thPercentileInSeconds, Pipeline/PipelineName, CompletedOn/Date))
&$orderby=CompletedOn/Date asc

Expandir colunas no Power Query Editor

Antes de criar o relatório, você precisará expandir as colunas que retornam registros contendo vários campos. Nesse caso, você desejará expandir a CompletedOn coluna para nivelá-la para CompletedOn.Date.
Para saber como expandir itens de trabalho, consulte Transformar dados do Analytics para gerar relatórios do Power BI.

Alterar o tipo de dados da coluna

No menu Transformar, altere o tipo de dados no Duration80thPercentileInSeconds para Número Decimal. Para saber como, consulte Transformar um tipo de dados de coluna.

(Opcional) Renomear campos de coluna

Você pode renomear campos de coluna. Por exemplo, você pode renomear a coluna Pipeline.PipelineName para Pipeline Name, ou TotalCount para Total Count. Para saber como, consulte Renomear campos de coluna.

Feche a consulta e aplique as alterações

Depois de concluir todas as suas transformações de dados, escolha Fechar & Aplicar no menu Início para salvar a consulta e retornar à guia Relatório no Power BI.

Crie o relatório de gráfico de linhas

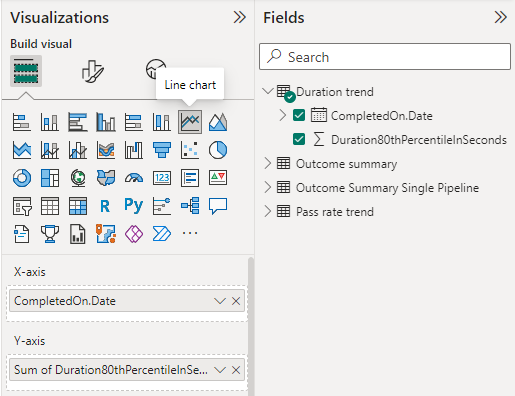

1. No Power BI, em Visualizações, escolha o gráfico de linhas.



2. Adicione CompletedOn.Date ao X-Axis, clique com o botão direito do mouse nele e selecione CompletedOn.Date, em vez de Date Hierarchy.

3. Adicione Duration80thPercentileInSeconds ao eixo Y, clique com o botão direito do rato sobre ele e verifique se Soma está selecionado.

O relatório exibido deve ser semelhante à imagem a seguir.
