Круглые стрелочки

Question

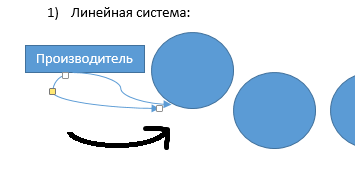

Делаю схему в ворде и столкнулся с проблемой: не могу сделать ровные круглые стрелочки. в тех стрелочках, которые есть в фигурах () используется двойная дуга в разные стороны, а нужно чтобы была одна дуга в одну сторону, как в следующем примере:

как сделать ровную круглую стрелочку с помощью фигур Word?

Answer 1

Отредактируйте Ваш вопрос так, что бы стала понятна задача которую Вы пытаетесь решить.

Для получения рисунка вида:

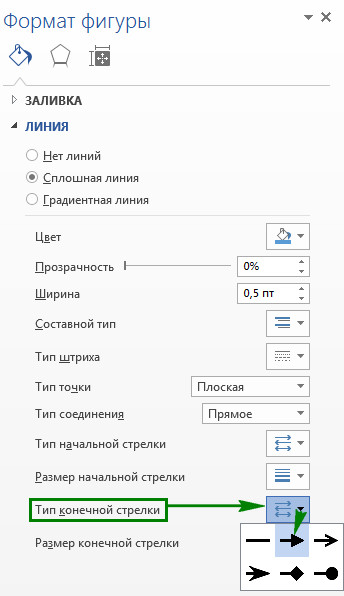

достаточно на первом этапе выбрать "Дуга", изменяя размер квадрата установить размер дуги, поворачивая квадрат установить необходимое расположение дуги, затем выбрать в "Формат фигуры" тип стрелки:

радиус дуги изменяется изменением размера квадрата дуги:

Для штриховой дуги, из-за разворота, необходимо ставить стрелку в разделе "Тип начальной стрелки".

Answer 2

Извиняюсь, я не понял зачем пример файла без дуг. Загрузил на Google drive файл с последней схемой. На One drive почему-то не загружается.

Проблема в том, что это место, которое занимает квадрат отображается он или нет, занимает реальное место в разметке текста. Я не знаю что с этим местом придумать сделать. Кстати, я создал пустой документ в Word online и добавил в него схему. Схема добавилась без лишнего места. Видимо, добавляясь, она как-то переформатировалась автоматически.

Answer 3

Руководствуясь разделом Q9 справки, загрузите Ваш файл-пример без дуг в общедоступную папку, ссылку на папку с файлом-примером вставьте в своё сообщение.

P.S. Квадрат отображается только при изменении размера и вида дуги, щёлкните на пустом месте листа, что бы квадрат не отображался.

Answer 4

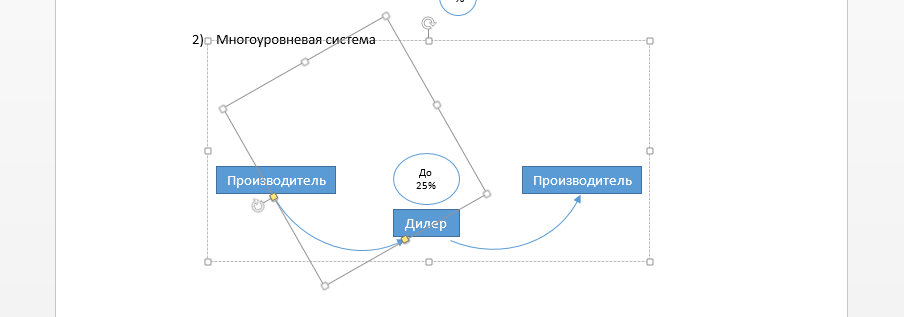

Здравствуйте. Спасибо за ответ. Нашел опции Формата фигуры в меню правой кнопки мыши, и сделал как показали вы. Всё получилось, но возникла проблема: дуга получившейся стрелочки образует большой квадрат, а он в свою очередь почему-то занимает своё пространство в тексте, но это же только, так сказать, технический квадрат, а не реальный, зачем ему реальное место. В общем теперь схема образовала лишнее пустое место в тексте, которое нужно как-то заполнить. Не хотелось бы отделять схему от текста.
