Круглые стрелочки

Question

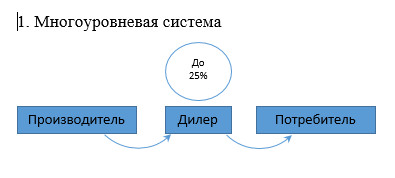

Делаю схему в ворде и столкнулся с проблемой: не могу сделать ровные круглые стрелочки. в тех стрелочках, которые есть в фигурах () используется двойная дуга в разные стороны, а нужно чтобы была одна дуга в одну сторону, как в следующем примере:

как сделать ровную круглую стрелочку с помощью фигур Word?

Answer 1

Отредактируйте Ваш вопрос так, что бы стала понятна задача которую Вы пытаетесь решить.

Для получения рисунка вида:

достаточно на первом этапе выбрать "Дуга", изменяя размер квадрата установить размер дуги, поворачивая квадрат установить необходимое расположение дуги, затем выбрать в "Формат фигуры" тип стрелки:

радиус дуги изменяется изменением размера квадрата дуги:

Для штриховой дуги, из-за разворота, необходимо ставить стрелку в разделе "Тип начальной стрелки".

Answer 2

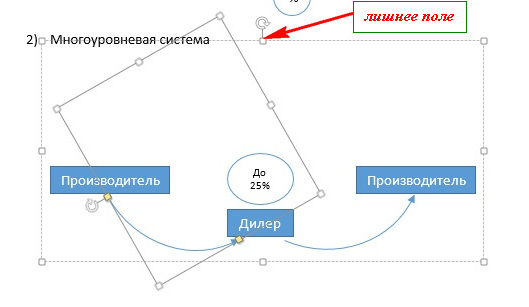

Всё правильно - в вашем файле схема занимает меньше места, главным образом потому что стрелочки меньше. Пока я сделал так же, однако стрелочки могли бы быть большими и не занимать место, которое остаётся пустым. Думаю эта недоработка, хотя я до сих пор не понимаю о каком поле для изображений вы пишите выше.

Answer 3

Сравните Ваш и мой файл-пример.

P.S. Дополнительно у меня убран межстрочный интервал.

Answer 4

Это не поле для изображений. Это место, занимаемое схемой. Я просто сгруппировал все элементы схемы, а вы изменили схему, чтобы стрелочки занимали меньше места.

25% в получившейся схеме находится выше всех остальных элементов, к чему такое внимание? Я пока сделал так же в своём документе, но вопрос остается открытым.

Answer 5

Для получения в Word схемы вида:

нет необходимости вставки поля для изображений, как у Вас:
