Зарегистрируйте Azure Local через шлюз Azure Arc и частный путь

Область применения: гиперконвергентные развертывания локальной среды Azure

В этой статье описывается, как зарегистрировать компьютеры Azure Local в шлюзе Azure Arc с помощью частного пути с настроенным явным прокси-сервером Брандмауэр Azure. Эта модель развертывания идеально подходит, если вы хотите сохранить весь трафик на частном пути, не перейдя через Интернет.

Сведения об архитектуре частного пути и потоке трафика см. в обзоре сети приватного пути.

Предварительные условия и требования

В этом разделе перечислены предварительные требования и требования к развертыванию Azure Local с помощью шлюза Azure Arc и частного пути с прокси-сервером.

требования к версии Azure Local

Чтобы использовать эту функцию, Azure Local должна работать под управлением программного обеспечения версии 2608 или более поздней. Версии ранее 2608 не поддерживают архитектуру частного пути.

Требования к сети

Перед началом развертывания убедитесь, что у вас есть следующие предварительные требования:

  • Существующая виртуальная сеть Azure с отключенной областью Azure Arc Приватный канал.
    • Если для ваших рабочих нагрузок требуется Azure Arc для серверов с областью Приватный канал, используйте отдельную виртуальную сеть, в которой настроена область Приватный канал для Azure Arc.
    • Azure Local не поддерживает область Azure Arc Приватный канал в виртуальной сети, где Брандмауэр Azure выполняется как явный прокси-сервер.
  • По крайней мере одна подсеть рабочей нагрузки и одна подсеть Брандмауэр Azure в виртуальной сети Azure.
  • Существующее подключение Azure ExpressRoute или VPN-подключение типа "сеть — сеть" из локальной среды к виртуальной сети Azure.
  • Экземпляр Брандмауэр Azure, настроенный в виртуальной сети, в которой отключена область Azure Arc Приватный канал.
  • Маршрутизация сети, настроенная для подключения Azure Local компьютеров к виртуальной сети Azure и подсетям через ExpressRoute или VPN типа "сеть — сеть".
    • Перед регистрацией Arc все компьютеры должны иметь доступ к Брандмауэр Azure частному IP-адресу, который служит в качестве конечной точки прокси-сервера для трафика HTTP и HTTPS.
  • Ресурс шлюза Azure Arc в той же подписке, где зарегистрированы компьютеры Azure Local.

Необходимые компоненты

Перед началом развертывания убедитесь, что у вас есть необходимые компоненты .

Шаг 1. Создание ресурса шлюза Arc

  1. Используйте портал Azure, Azure CLI или Azure PowerShell для создания ресурса шлюза Arc. Инструкции см. в разделе "Обзор шлюза Azure Arc" для Azure Local.

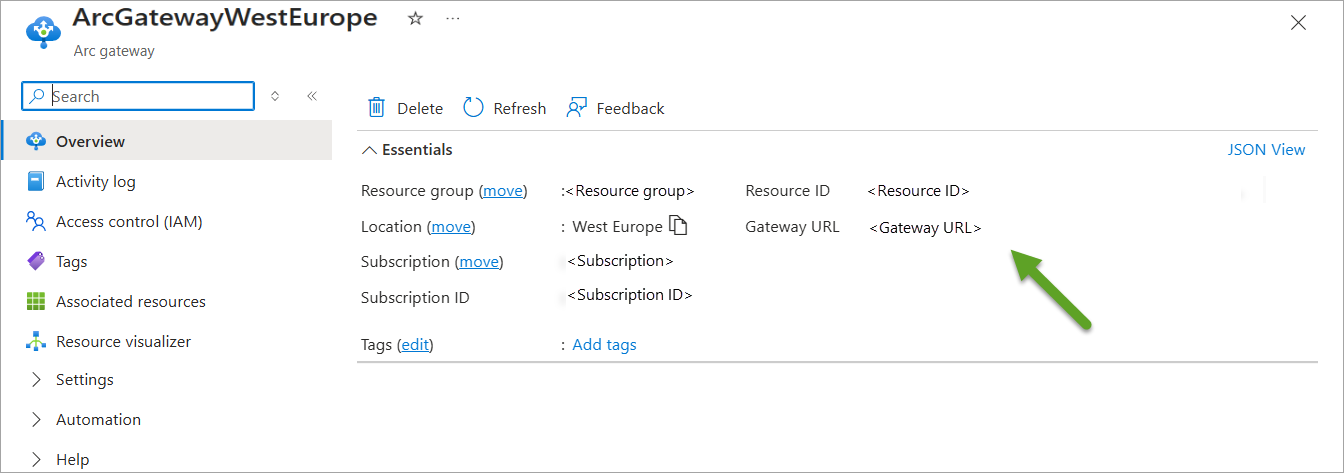

    Снимок экрана: URL-адрес шлюза Arc.

    Note

    Процесс создания шлюза занимает от 20 до 50 минут. При создании шлюза Arc он назначает URL-адрес шлюза.

  2. Запишите URL-адрес шлюза. Необходимо разрешить трафик HTTPS в эту конечную точку в правилах приложения Брандмауэр Azure.

Создание подсети

Чтобы создать и развернуть экземпляр Брандмауэр Azure в существующей виртуальной сети Azure, сначала потребуется подсеть с именем AzureFirewallSubnet.

  1. На портале Azure перейдите в виртуальную сеть, в которой планируется развернуть экземпляр Брандмауэр Azure.
  2. В области навигации слева выберите подсети>+ подсеть.
  3. В поле "Имя" введите AzureFirewallSubnet.
  4. Для диапазона адресов подсети примите значение по умолчанию или укажите диапазон, который по крайней мере /26 имеет размер.
  5. Нажмите Сохранить.

Развертывание экземпляра Брандмауэр Azure и получение частного IP-адреса

  1. На домашней странице портала Azure выберите Создать ресурс.

  2. Введите брандмауэр в поле поиска и нажмите клавишу Enter.

  3. Выберите Брандмауэр, а затем щелкните Создать.

  4. На странице "Создание брандмауэра " на вкладке "Базовый" настройте брандмауэр, как показано в следующей таблице:

    Setting Ценность
    Группа ресурсов Та же группа ресурсов, что и выбранная виртуальная сеть.
    Name Имя по вашему выбору.
    Region Тот же регион, что и выбранная виртуальная сеть.
    Зона доступности Выберите параметр зоны доступности.
    Виртуальная сеть Выберите интегрированную виртуальную сеть.
    Общедоступный IP-адрес Выберите существующий адрес или создайте его, выбрав Добавить новый.
    Уровень брандмауэра Выберите уровень "Стандартный" или "Премиум" для поддержки явной функции прокси-сервера.
    Управление брандмауэром Выберите " Использовать политику брандмауэра" для управления этим брандмауэром.
    Политика брандмауэра Создайте ее, выбрав Добавить новый.
    Сетевой интерфейс управления брандмауэром Не выбирайте этот параметр.

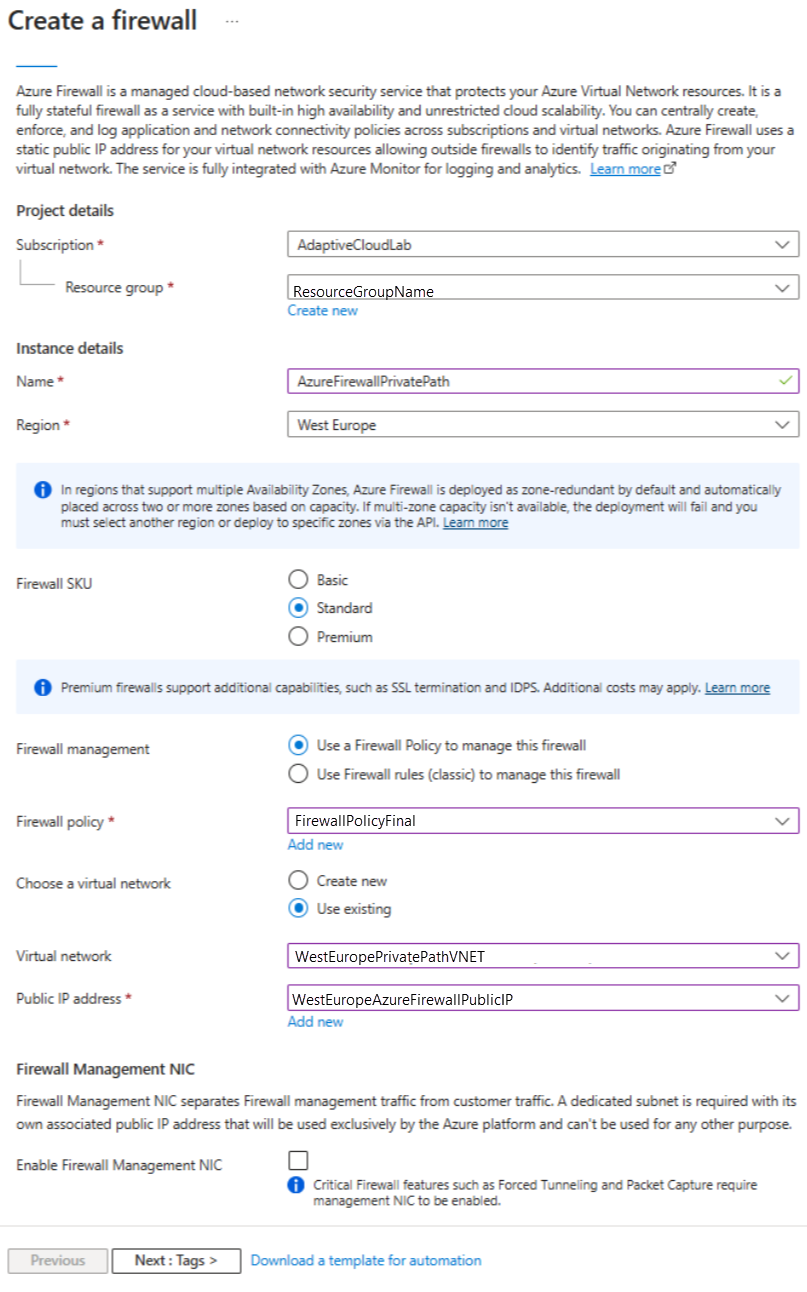

    Снимок экрана: создание Брандмауэр Azure.

  5. Выберите Review + create.

  6. Выберите Создать еще раз. Развертывание занимает несколько минут.

  7. По завершении развертывания перейдите в группу ресурсов и выберите брандмауэр.

  8. На странице обзора брандмауэра скопируйте частный IP-адрес . Частный IP-адрес служит как адресом следующего перехода в правиле маршрутизации в виртуальной сети, так и прокси-сервером компьютера Azure Local.

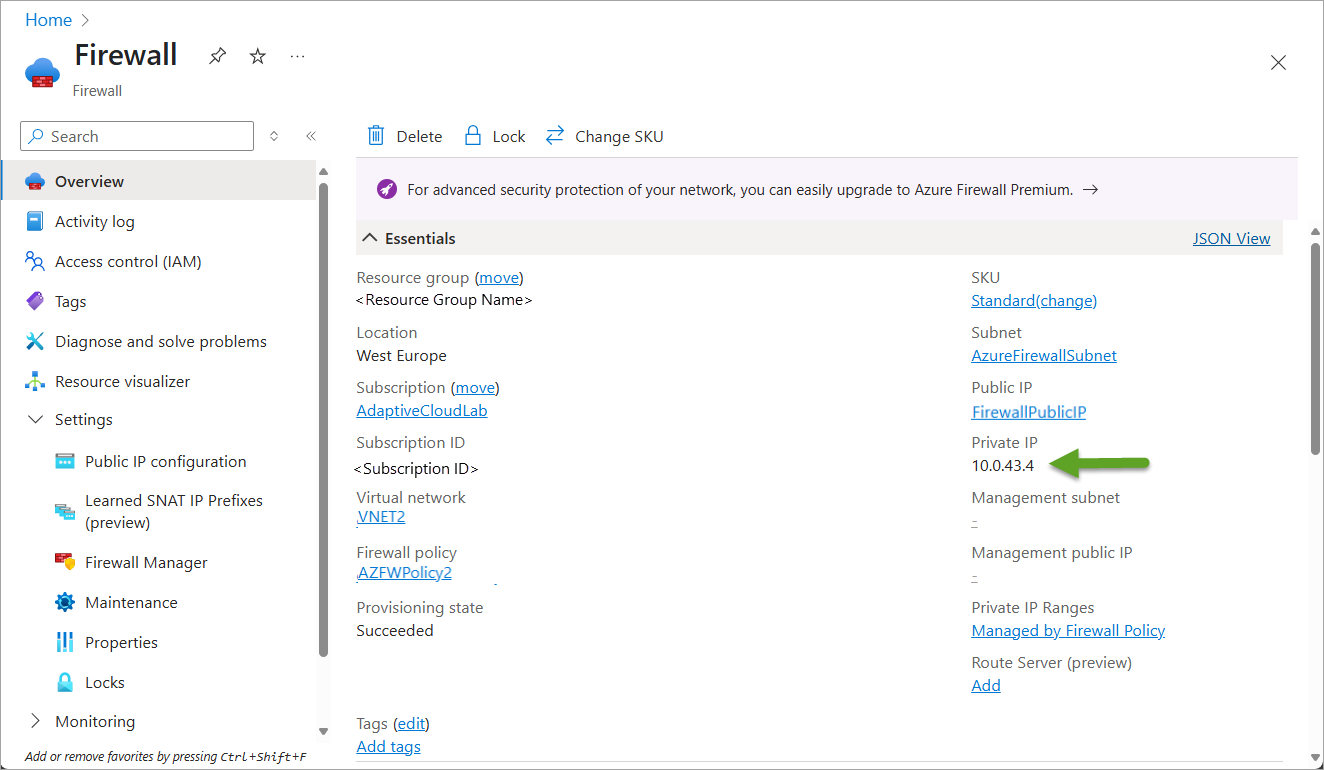

    Снимок экрана: внутренний IP-адрес Брандмауэр Azure.

Шаг 3. Включение явного прокси-сервера

  1. Перейдите к ресурсу Брандмауэр Azure, а затем перейдите к политике брандмауэра.

  2. В разделе "Параметры" перейдите на панель явного прокси-сервера (предварительная версия).

  3. Выберите включить явный прокси-сервер.

  4. Введите TCP-порт для явного прокси-сервера. Этот прокси-порт передает трафик для HTTP и HTTPS.

  5. Выберите Применить, чтобы сохранить изменения.

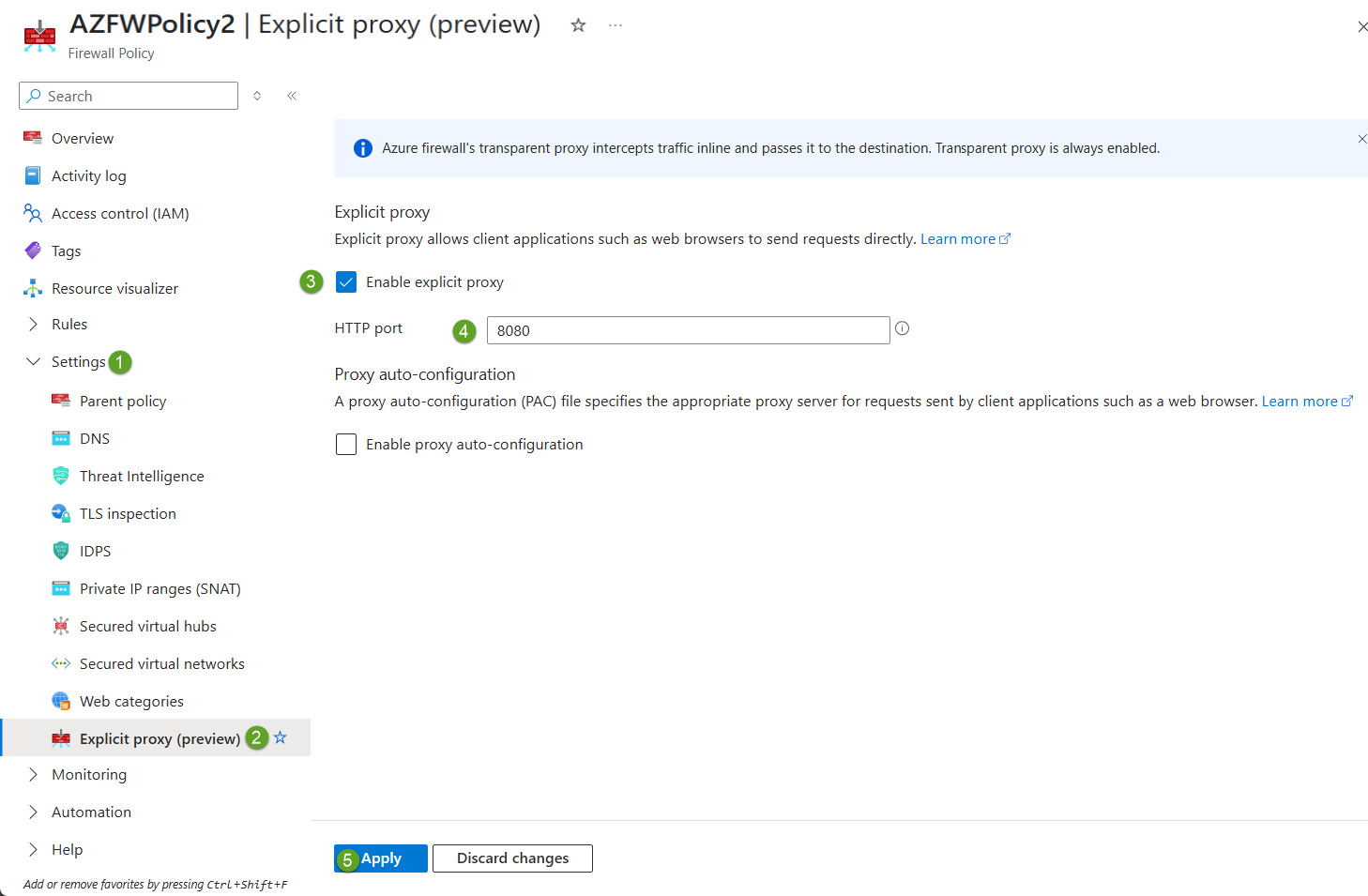

    Снимок экрана конфигурации явного прокси-сервера Брандмауэр Azure.

Настройка политик Брандмауэр Azure

Исходящий трафик из вашей локальной сети направляется через интегрированную виртуальную сеть к брандмауэру. Чтобы контролировать исходящий трафик, добавьте правило приложения в политику брандмауэра.

  1. Перейдите к соответствующей политике брандмауэра.
  2. В разделе "Параметры" перейдите на панель "Правила приложения ".
  3. Выберите "Добавить коллекцию правил".
  4. Введите имя коллекции правил.
  5. Задайте для типа коллекции правил значение Application.
  6. Настройте правило Priority на основе других имеющихся у вас правил.
  7. Установите для действия коллекции правил значение Разрешить.
  8. Выберите группу коллекций правил , в которую нужно включить правила.
  9. Задайте имя правила.
  10. Для источника введите *или какие-либо ip-адреса источника, которые у вас есть.
  11. Задайте для Protocol значение http:80,https:443.
  12. Задайте для Тип назначения значение FQDN.
  13. Задайте назначение как разделенный запятыми список URL-адресов, необходимых вашему сценарию.
  14. Нажмите кнопку "Добавить ", чтобы сохранить коллекцию правил и правило.

URL-адреса, которые необходимо разрешить в правилах приложений Брандмауэр Azure

Дополнительные сведения о требуемых URL-адресах см. в разделе Обязательные конечные точки шлюза Arc для Azure Local.

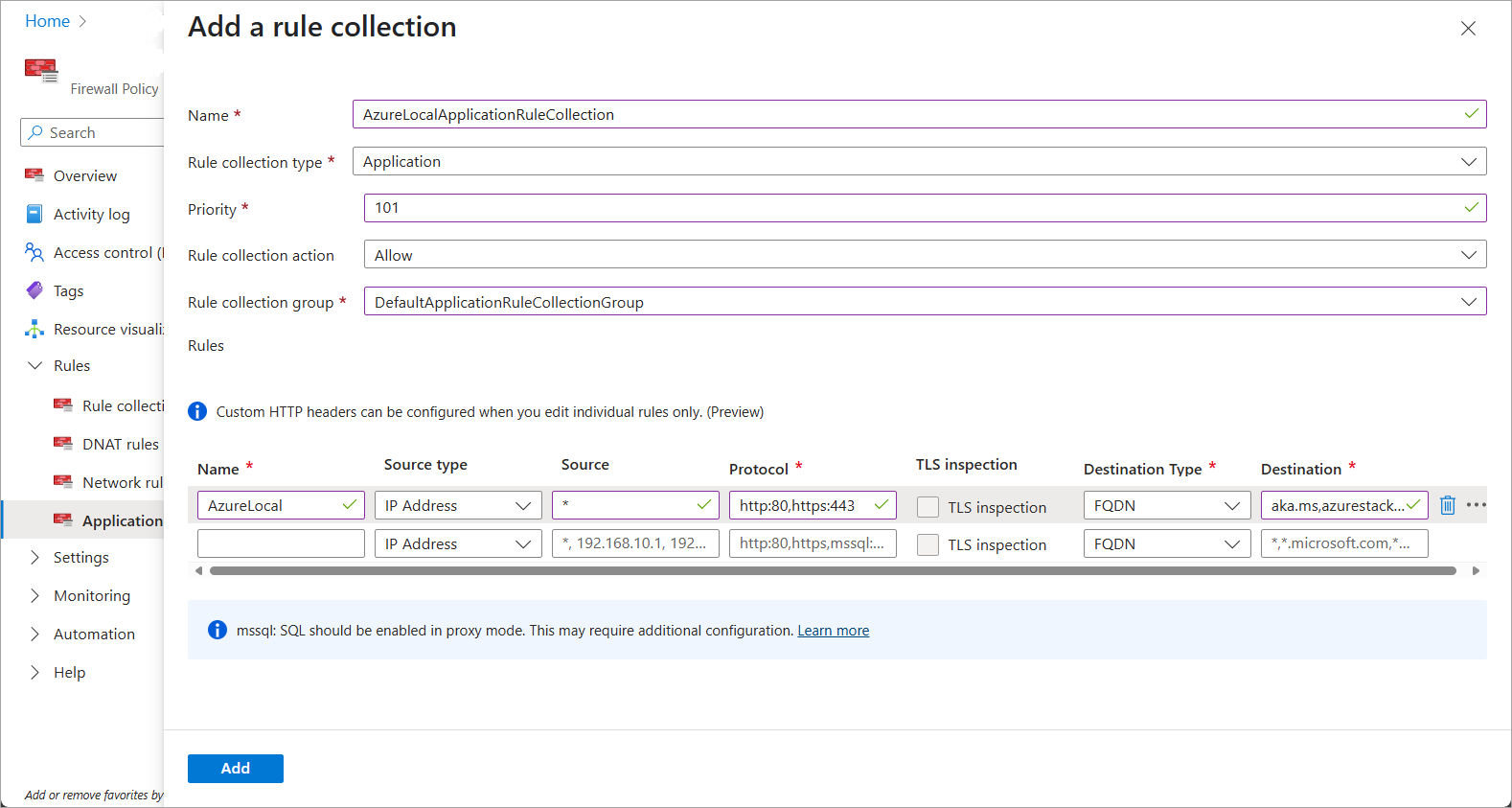

Снимок экрана: пример правила приложения.

Шаг 4: Регистрация Azure Arc через частный путь

Прежде чем зарегистрировать компьютеры, убедитесь, что выполнены следующие задачи:

  • Создайте шлюз Arc.
  • Настройте явный прокси-сервер Брандмауэр Azure.
  • Завершите настройку маршрутизации Azure ExpressRoute на стороне Azure.
  • Настройте машины Azure Local для работы через этот частный путь.

Вы можете зарегистрировать каждый компьютер с помощью скрипта инициализации Arc или приложения Configurator. В любом из методов укажите следующие значения:

  • Идентификатор шлюза Arc.
  • Внутренний IP-адрес и порт Брандмауэр Azure в качестве прокси-сервера.
  • Список обхода прокси-сервера для трафика, который вы не хотите отправлять по прокси-серверу.

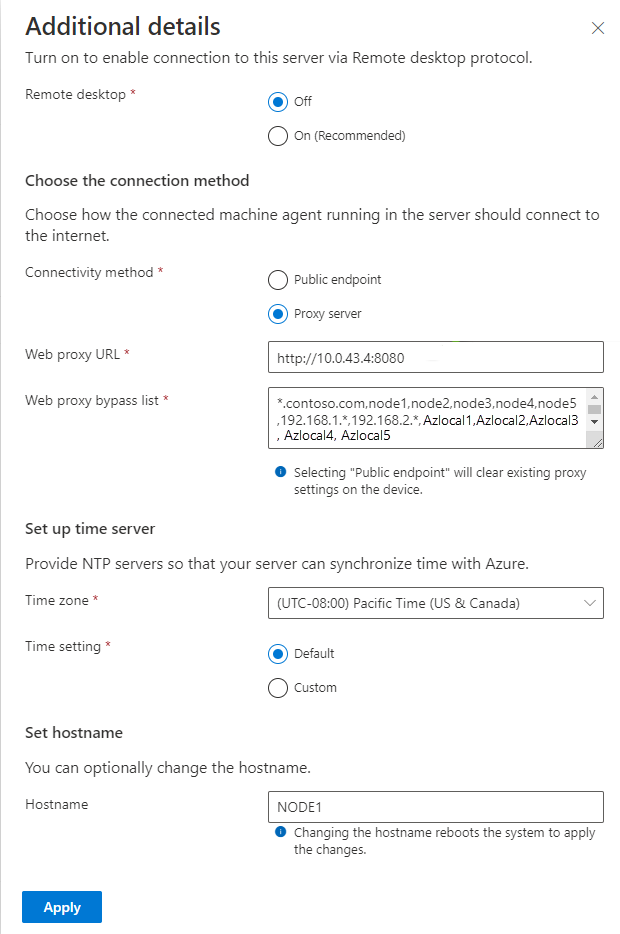

Снимок экрана: страница настройки прокси-сервера приложения Configurator.

Замечания по строке списка исключений прокси

  • Используйте localhost вместо /<local/>.
  • Используйте определенные IP-адреса, 127.0.0.1 например без маски.
  • Используйте * для добавления подсетей в список разрешённых. Используйте 192.168.1.* для исключений /24. Используйте 192.168.*.* для исключений /16.
  • Добавьте * перед такими доменными именами, как *.contoso.com, чтобы обойти весь домен.
  • Не включайте .svc в список. Скрипт регистрации обрабатывает конфигурацию переменных среды.

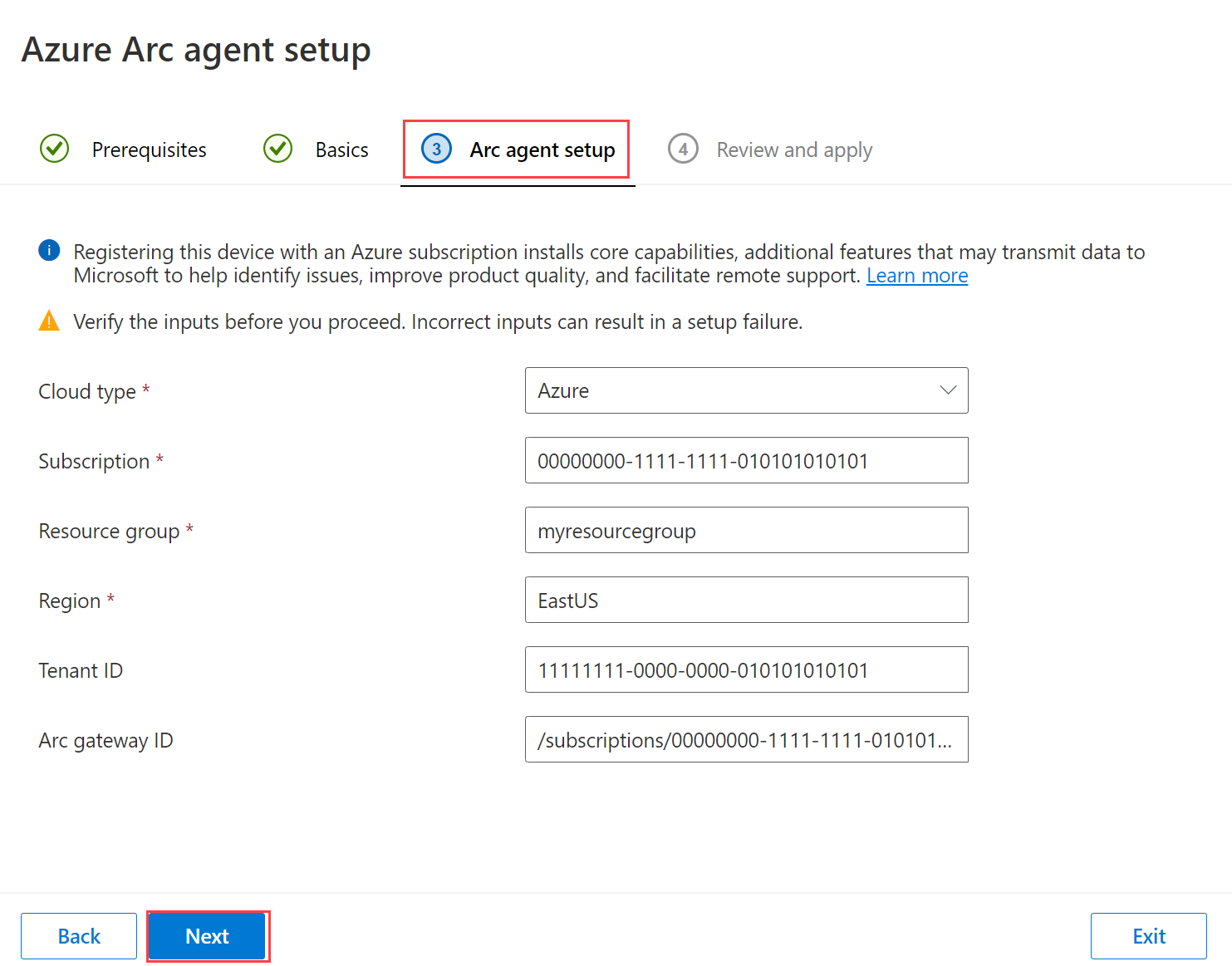

Снимок экрана: страница установки шлюза Arc для приложения Configurator.

Important

Убедитесь, что вы добавите сведения об идентификаторе шлюза Arc в рамках настройки агента Azure Arc.

В следующем примере показана регистрация частного пути Azure Local с помощью скрипта инициализации Azure Arc во время начальной загрузки:

# Define the subscription where you want to register your server as an Arc device
$Subscription = "yoursubscriptionid"

# Define the resource group where you want to register your server as an Arc device
$RG = "yourresourcegroup"

# Define the tenant ID used to register your server as an Arc device
$Tenant = "yourtenantid"

# Define your proxy server if required (Azure Firewall internal IP and port)
$ProxyServer = "http://azurefirewallinternalIP:port"

# Define the Arc gateway resource ID from Azure
$ArcgwId = "yourArcgwid"

# Define the bypass list for the proxy. Use a comma to separate each item from the list
$ProxyBypassList = "*.contoso.com,node1,node2,node3,node4,node5,192.168.1.*,192.168.2.*,AzLocal1,AzLocal2,AzLocal3,AzLocal4,AzLocal5"

# Invoke Arc initialization for Azure Local nodes
Invoke-AzStackHciArcInitialization -SubscriptionID $Subscription -ResourceGroup $RG -TenantID $Tenant -Region "<yourregion>" -Cloud "AzureCloud" -Proxy $ProxyServer -ProxyBypass $ProxyBypassList -ArcGatewayID $ArcgwId

Шаг 5. Проверка конфигурации прокси-сервера

Чтобы убедиться, что трафик по частному пути с ваших локальных компьютеров Azure Local к Брандмауэр Azure и шлюзу Arc настроен правильно, убедитесь, что WinInet, WinHTTP, переменные среды и агент Arc имеют правильную конфигурацию прокси-сервера.

Проверка конфигурации прокси-сервера WinHTTP

Чтобы проверить конфигурацию прокси-сервера WinHTTP, выполните следующую команду на компьютере Azure Local:

PS C:\> Get-WinhttpProxy -Default

Current WinHTTP proxy settings:

Proxy Server(s) : http=http://10.0.43.4:8080;https=http://localhost:40343

Bypass List     : localhost;127.0.0.1;*.contoso.com;node1;node2;node3;node4;node5;192.168.1.*;192.168.2.*AzLocal1;AzLocal2;AzLocal3;AzLocal4;AzLocal5
  • Убедитесь, что параметры прокси-сервера для HTTP-прокси указывают на конечную точку HTTP в Брандмауэр Azure.
  • Убедитесь, что в конфигурации прокси-серверов для HTTPS-прокси используется http://localhost:40343. Это значение представляет собой прокси-службу Arc в составе агента Arc, отвечающую за создание туннеля с шлюзом Arc в Azure.
  • ProxyBypass Убедитесь, что строка настроена правильно: каждый параметр должен быть отделён точкой с запятой, в исключениях подсетей * используется как подстановочный знак, а в доменных именах * используется в начале имени.

Проверка конфигурации прокси-сервера WinINET

Чтобы проверить конфигурацию прокси-сервера WinINET, выполните следующую команду на компьютере Azure Local:

PS C:\> Get-WinhttpProxy -Advanced

Current WinHTTP advanced proxy settings:

Proxy: http=http://10.0.43.4:8080;https=http://localhost:40343

ProxyBypass: localhost;127.0.0.1;*.contoso.com;node1;node2;node3;node4;node5;192.168.1.*;192.168.2.*;AzLocal1;AzLocal2;AzLocal3;AzLocal4;AzLocal5

AutoDetect: False
  • Убедитесь, что параметры прокси-серверов для HTTP-прокси указывают на конечную точку HTTP в Брандмауэр Azure. Например: http://10.0.43.4:8080.
  • Убедитесь, что конфигурация прокси-серверов для HTTPS-прокси настроена на использование http://localhost:40343. Это значение представляет собой прокси-службу Arc в составе агента Arc, которая отвечает за создание туннеля с шлюзом Arc в Azure.
  • Проверьте, что строка ProxyBypass настроена правильно: каждый параметр разделен точкой с запятой, для исключений подсетей используется * в качестве подстановочного знака, а в начале доменных имен используется *. — Убедитесь, что строка ProxyBypass настроена правильно: каждый параметр отделяется точкой с запятой, в исключениях подсетей символ * используется как подстановочный знак, а в доменных именах в начале имени используется *. Эта нотация зависит от конфигурации строки обхода прокси-сервера WinHTTP и WinINET.

Проверьте конфигурацию прокси в переменных окружения

Чтобы проверить конфигурацию прокси-сервера переменных среды, выполните следующую команду на компьютере Azure Local:

PS C:\> echo "https :" $env:https_proxy "http :" $env:http_proxy "bypasslist :" $env:no_proxy

https : http://localhost:40343
http : http://10.0.43.4:8080
bypasslist : localhost,127.0.0.1,.contoso.com,node1,node2,node3,node4,node5,192.168.1.0/24,192.168.2.0/24,AzLocal1,AzLocal2,AzLocal3,AzLocal4,AzLocal5
  • Убедитесь, что переменная HTTP proxy указывает на конечную точку HTTP Брандмауэр Azure.
  • Убедитесь, что переменная HTTPS-прокси настроена на использование http://localhost:40343. Это значение представляет собой прокси-службу Arc в агенте Arc, которая отвечает за создание туннеля с шлюзом Arc в Azure.
  • Убедитесь, что строка ProxyBypass настроена правильно. Для переменных среды убедитесь, что значения разделяются запятыми, а символы подстановки указываются как . перед значением. Например, .contoso.com или .svc. Исключения для подсетей должны использовать бесклассовую междоменную маршрутизацию (CIDR), а не * как подстановочный знак.

Проверка конфигурации прокси-сервера агента Azure Arc

Чтобы проверить конфигурацию прокси-сервера агента Azure Arc, выполните следующую команду на компьютере Azure Local:

PS C:\> cd `.\Program Files\AzureConnectedMachineAgent\`
PS C:\Program Files\AzureConnectedMachineAgent> .\azcmagent.exe show
Resource Name                              : Node1
Resource Group Name                        : <Resource Group Name>
Resource Namespace                         : Microsoft.HybridCompute
Resource Id                                : <Resource ID>

Subscription ID                            : <Subscription ID>
Tenant ID                                  : <Tenant ID>
VM ID                                      : <VM ID>
Correlation ID                             : <Correlation ID>
VM UUID                                    : <VM UUID>
Location                                   : west europe
Cloud                                      : AzureCloud
Agent Version                              : 1.46.02809.1841
Agent Logfile                              : C:\ProgramData\AzureConnectedMachineAgent\Log\himds.log
Agent Status                               : Connected
Agent Last Heartbeat                       : 2025-02-13T11:09:09-08:00
Agent Error Code                           :
Agent Error Details                        :
Agent Error Timestamp                      :
Using HTTPS Proxy                          : http://localhost:40343
Proxy Bypass List                          :
Upstream Proxy                             : http://10.0.43.4:8443
Gateway URL                                : https :/<Gateway URL>.gw.arc.azure.com
Cloud Provider                             : AzSHCI
Cloud Metadata
Manufacturer                               : Microsoft Corporation
Model                                      : Virtual Machine
MSSQL Server Detected                      : false
Dependent Service Status
  Agent Service (himds)                    : running
  Azure Arc Proxy (arcproxy)               : running
  Extension Service (extensionservice)     : running
  GC Service (gcarcservice)                : running
Portal Page                                : <Portal pages>


Disabled Features            : atsauth
  • Убедитесь, что для параметра Using HTTPS Proxy задано значение конечной точки прокси-сервера Arc http://localhost:40343. Это значение представляет собой прокси-службу Arc в составе агента Arc, которая отвечает за создание туннеля со шлюзом Arc в Azure.
  • Убедитесь, что значение Upstream Proxy настроено на использование конечной точки HTTPS-прокси Брандмауэр Azure. Например: http://10.0.43.4:8443.

Мониторинг исходящего трафика на Брандмауэр Azure

Если у вас уже есть рабочая область Log Analytics в подписке, в которой выполняется Брандмауэр Azure, можно включить конкретный мониторинг для отслеживания явных правил приложения прокси-сервера.

  1. Перейдите к ресурсу Брандмауэр Azure и в разделе "Мониторинг" откройте параметры диагностики.

  2. Выберите и добавьте параметр диагностики.

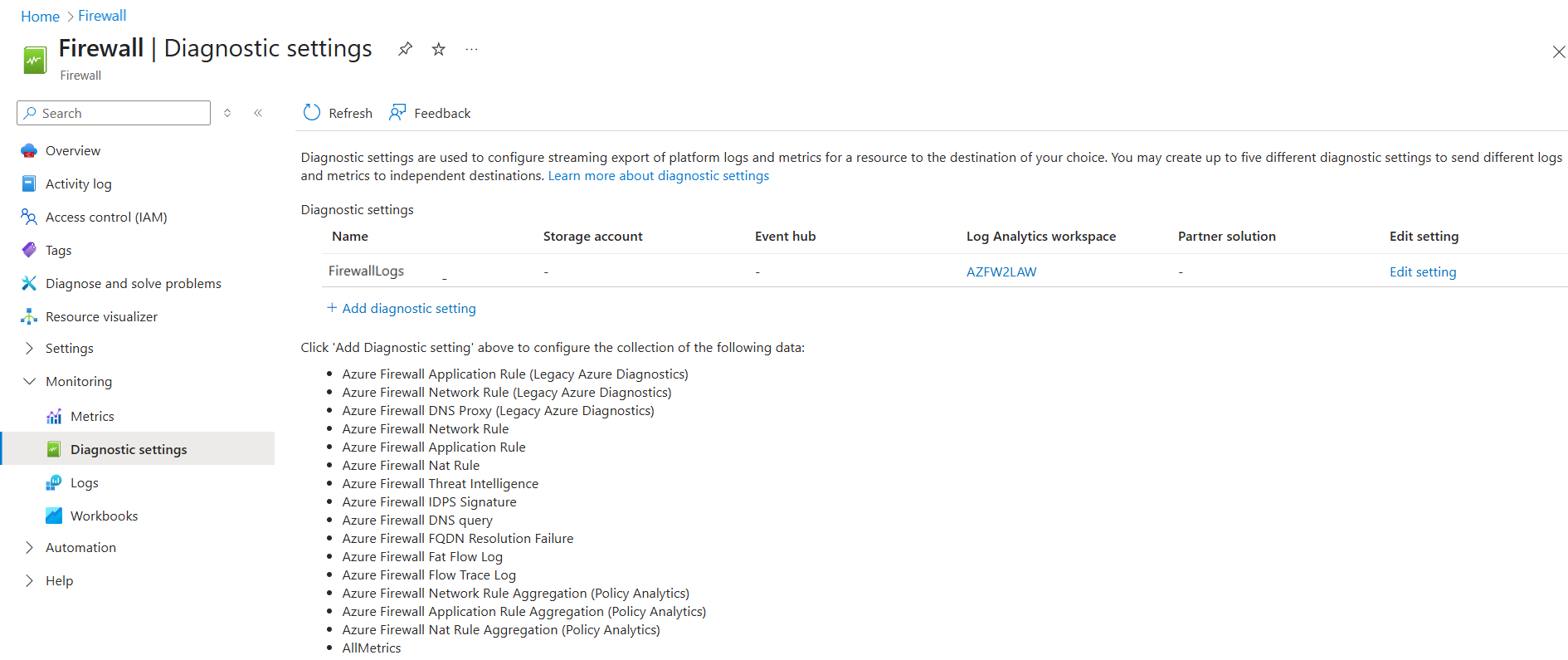

    Снимок экрана: добавление параметра диагностики для Брандмауэр Azure.

  3. На странице конфигурации параметра диагностики выберите журнал правил приложений Брандмауэр Azure.

    1. Кроме того, выберите правило сети Брандмауэр Azure и журнал трассировки потока Брандмауэр Azure, если они необходимы для более глубокого мониторинга и устранения неполадок.
    2. В сведениях о назначении выберите "Отправить в Log Analytics рабочую область" и выберите свою подписку и рабочую область Log Analytics.

  4. Выберите параметр "Конкретный ресурс " для целевой таблицы и нажмите кнопку "Сохранить".

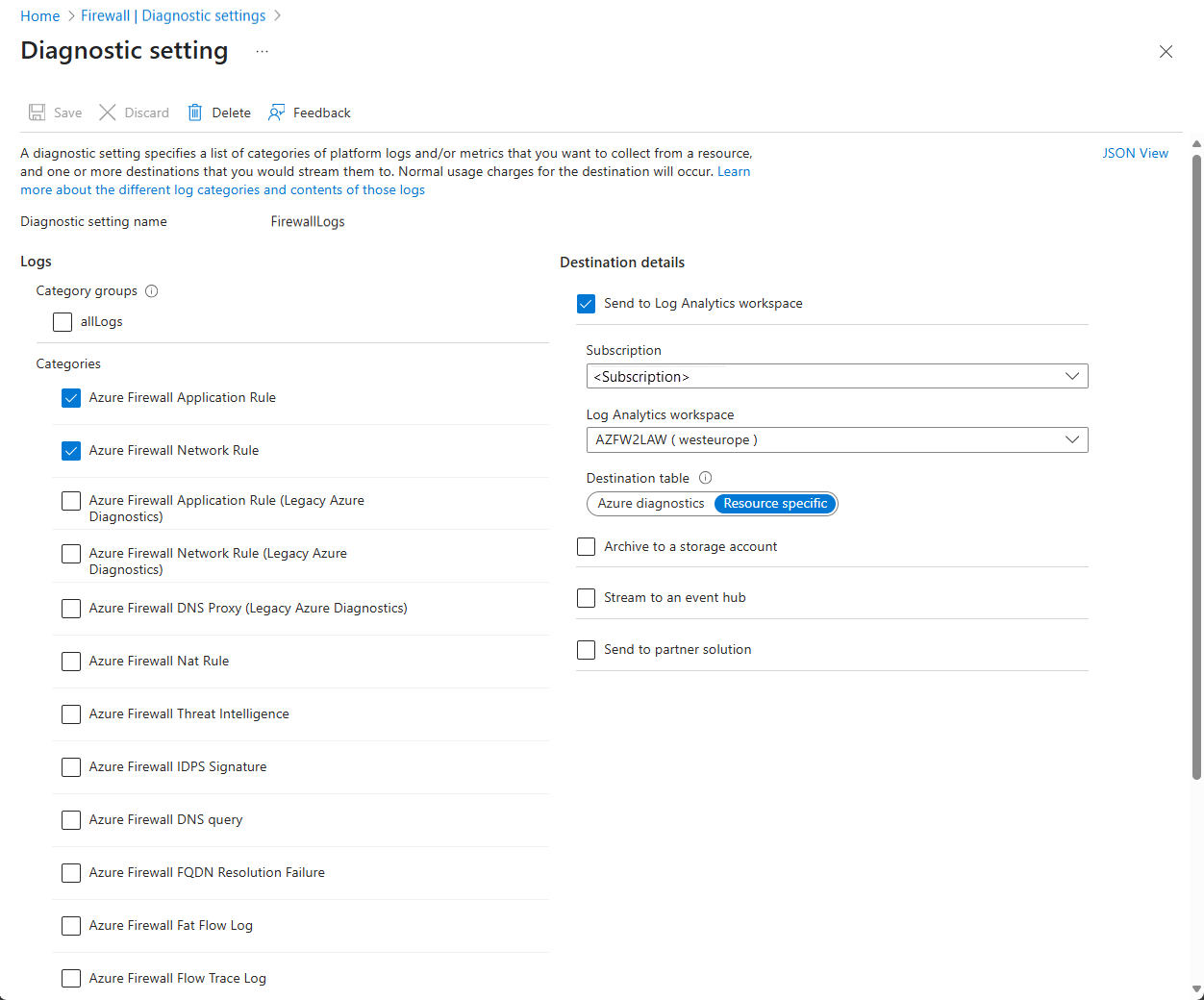

    Снимок экрана: конфигурация сведений о назначении параметра диагностики.

После того как вы настроите параметры диагностики и подождёте несколько минут, вы сможете начать отслеживать трафик явного прокси Брандмауэр Azure в разделе Журналы с помощью запроса AZFWApplicationRule.

Note

Бо́льшая часть вашего исходящего трафика должна проходить через конечную точку шлюза Arc: Fqdn.

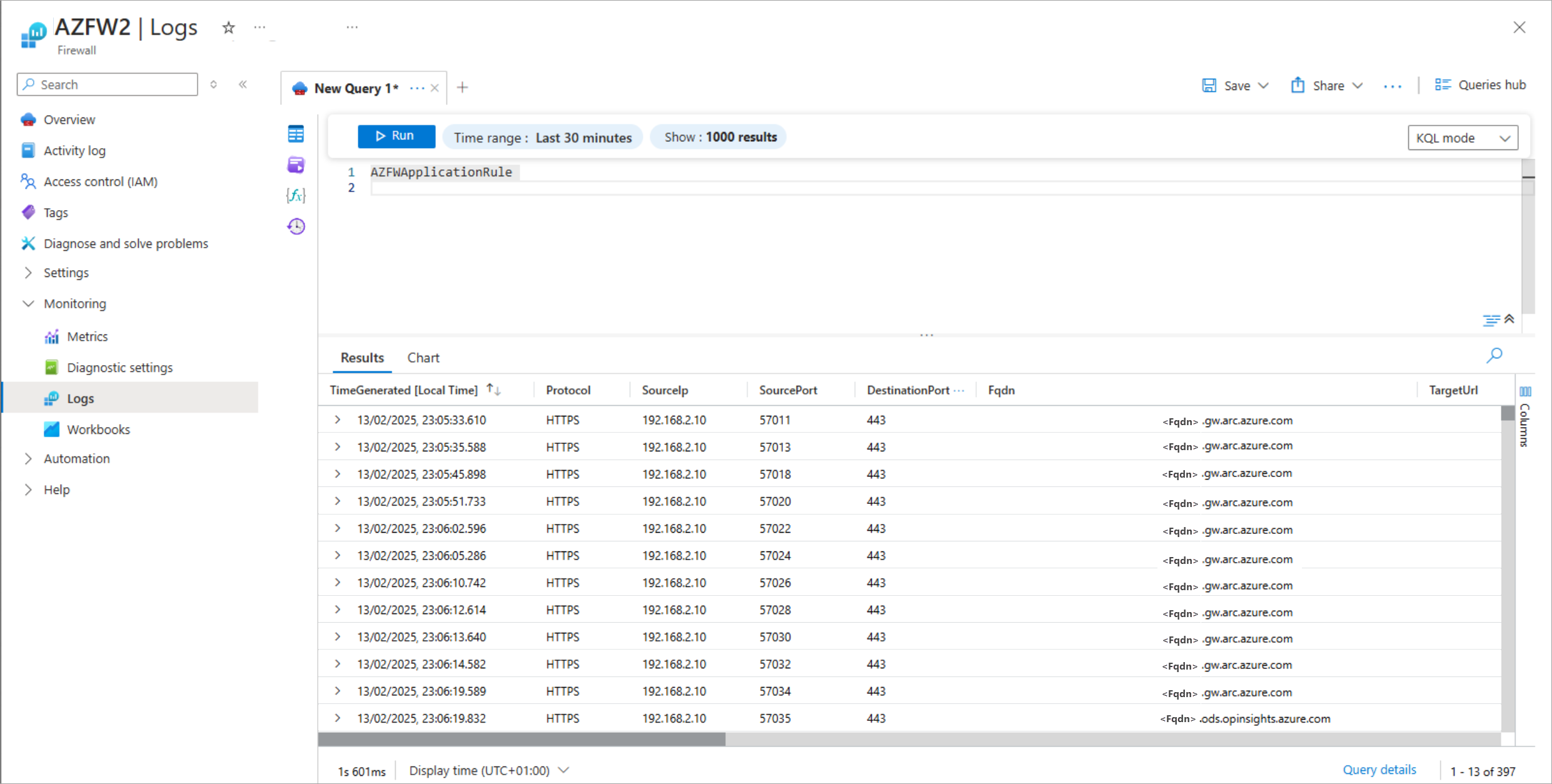

Снимок экрана: результаты запроса журнала правил приложения Брандмауэр Azure.

Дальнейшие действия

Чтобы начать развертывание по частному пути, выберите один из следующих вариантов:

  • Последнее обновление:
