Область применения: Azure Local 2311.2 и более поздних версий
В этой статье описывается, как отслеживать вашу локальную систему Azure с помощью Azure Monitor Metrics. Он также описывает панель мониторинга метрик производительности и перечисляет метрики, собранные для вычислительных, хранилищ и сетевых ресурсов в локальной среде Azure.
При наличии критически важных приложений и бизнес-процессов, использующих ресурсы Azure, важно отслеживать эти ресурсы на предмет их доступности, производительности и функционирования. Интеграция метрик Azure Monitor с Azure Local позволяет хранить числовые данные из кластеров в выделенной базе данных временных рядов. Эта база данных автоматически создается для каждой подписки Azure. Используйте обозреватель метрик для анализа данных из локальной системы Azure и оценки его работоспособности и использования.
Просмотрите видеоэкскурсию по созданию диаграмм метрик в обозревателе метрик и оповещениях на основе метрик.
Льготы
Ниже приведены преимущества использования метрик для локальной среды Azure.
Без дополнительных затрат. Эти метрики являются стандартными встроенными функциями, которые автоматически собираются и предоставляются вам без дополнительных затрат.
Аналитика практически в режиме реального времени. У вас есть возможность наблюдать за готовыми метриками и сопоставлять тенденции с использованием данных почти в режиме реального времени.
Настраиваемые параметры. Вы можете создать собственные графы и настроить их с помощью агрегирования и фильтрации функций. Задача сохранения и предоставления общего доступа к диаграммам метрик с помощью Excel, книг или отправки их в Grafana проста.
Пользовательские правила генерации оповещений. Пользовательские правила генерации оповещений можно написать на основе метрик, чтобы эффективно отслеживать работоспособность вашей локальной системы Azure.
Предварительные условия
Ниже приведены предварительные требования для использования метрик для локальной среды Azure:
У вас должен быть доступ к локальной системе Azure, которая развернута, зарегистрирована и подключена к Azure.
Расширение
AzureEdgeTelemetryAndDiagnosticsдолжно быть установлено для сбора данных телеметрии и диагностической информации из локальной системы Azure. Дополнительные сведения о расширении см. в статье Обзор расширения локальной телеметрии и диагностики Azure.
Мониторинг локальной среды Azure с помощью вкладки "Мониторинг"
В портале Azure можно отслеживать метрики платформы вашего кластера, навигируйте к вкладке Мониторинг на странице Обзор вашего кластера. Эта вкладка предоставляет быстрый способ просмотра графов для различных метрик платформы. Вы можете выбрать любой из графов для дальнейшего анализа данных в обозревателе метрик.
Выполните следующие действия, чтобы отслеживать метрики платформы вашей системы в портале Azure:
Перейдите на страницу ресурсов локального кластера Azure и выберите кластер.

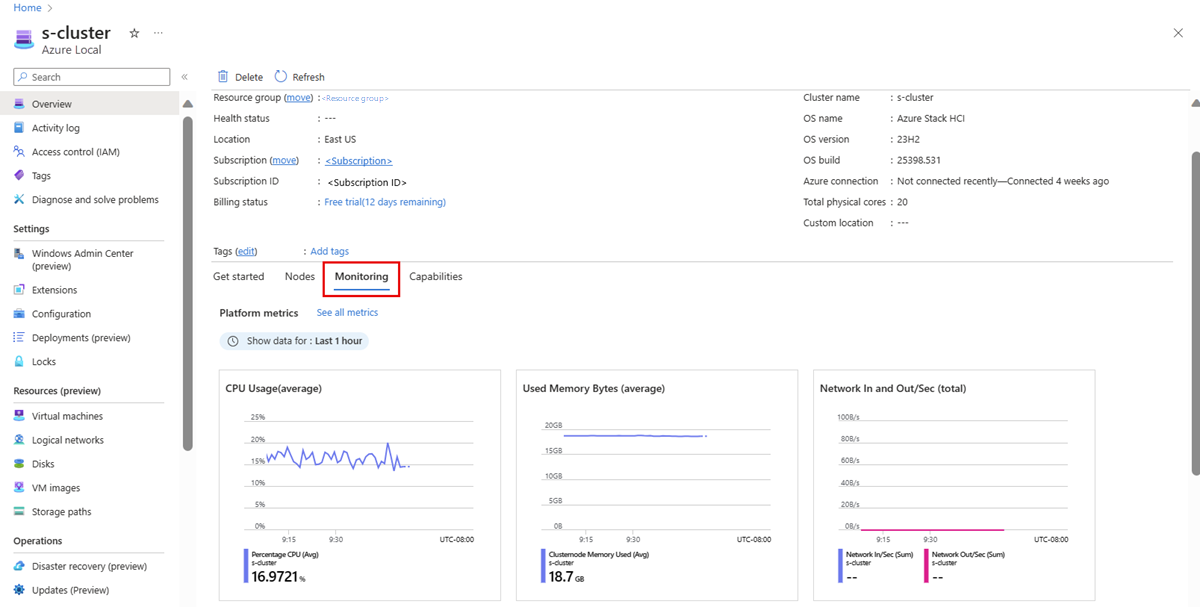

На странице "Обзор" кластера выберите вкладку "Мониторинг".

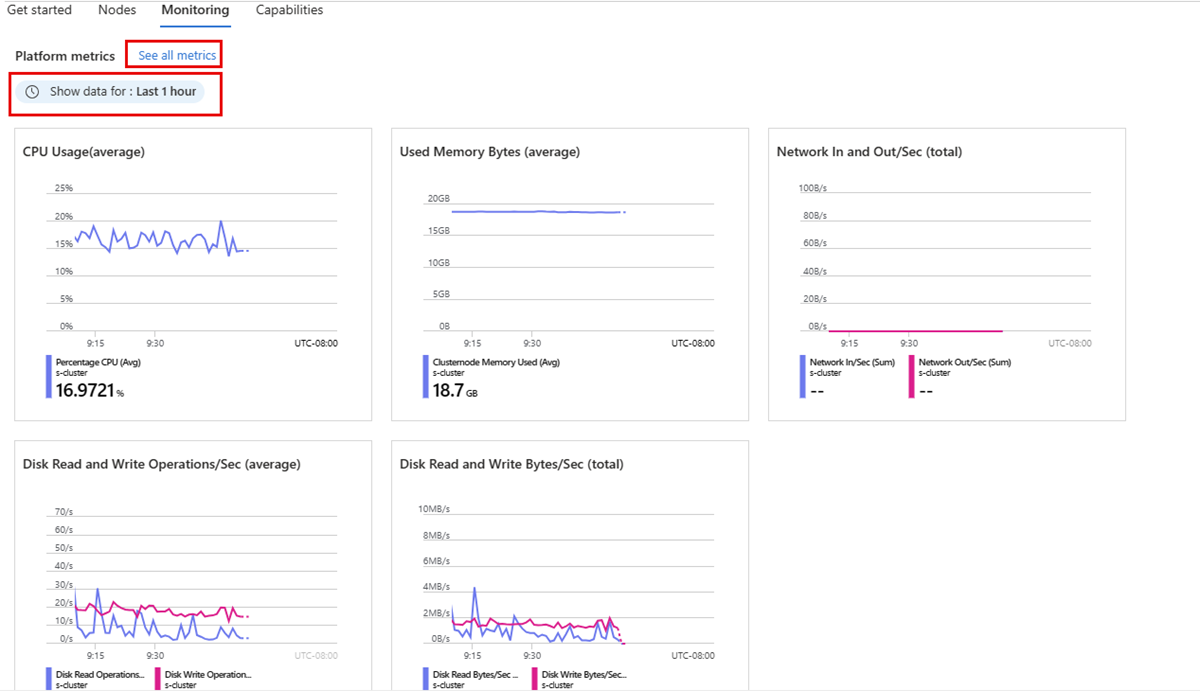

На панели метрик платформы просмотрите графики, отображающие метрики платформы. Сведения о метриках, собираемых Azure Monitor для заполнения этих графов, см. в разделе "Метрики" для графов вкладок мониторинга.
В верхней части области выберите длительность, чтобы изменить диапазон времени для графов.
Выберите ссылку "Просмотреть все метрики" , чтобы проанализировать метрики с помощью обозревателя метрик. См. статью " Анализ метрик".
Выберите любой из графов, чтобы открыть их в обозревателе метрик, чтобы продолжить детализацию или создать правило генерации оповещений. См. Создание оповещений по метрикам.
Анализ метрик

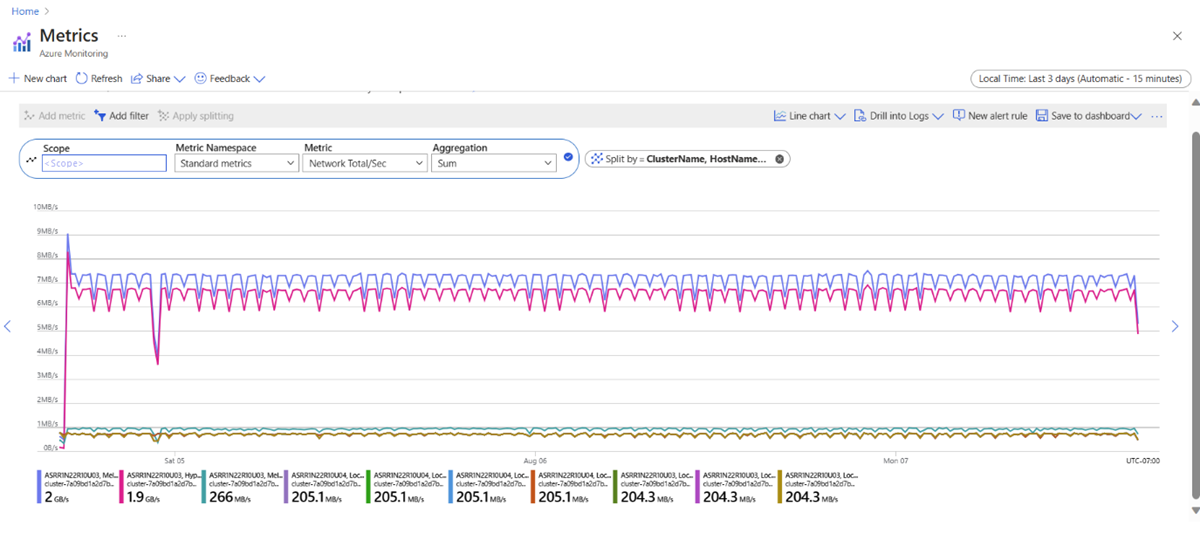

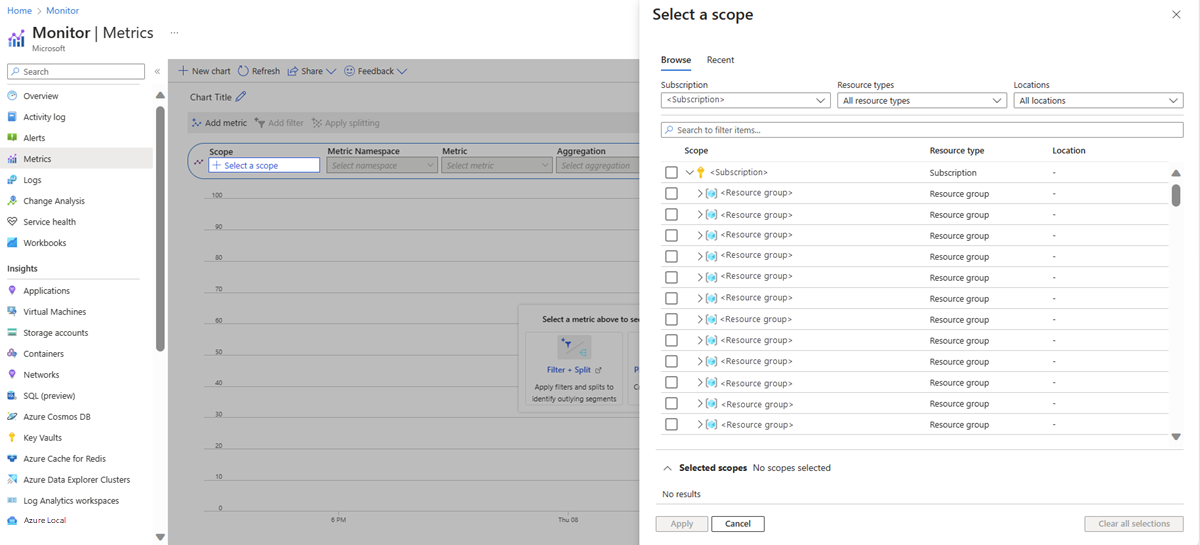

Вы можете использовать обозреватель метрик для интерактивного анализа данных в вашей базе данных метрик и для построения графиков значений нескольких метрик с течением времени. Чтобы открыть обозреватель метрик в портал Azure, выберите метрики в разделе "Мониторинг".
Вы также можете получить доступ к метрикам непосредственно из меню для локальных служб Azure.
С помощью метрик можно создавать диаграммы из значений метрик и визуально сопоставлять тенденции. Вы также можете создать правило генерации оповещений метрик или закрепить диаграмму на панели мониторинга Azure, чтобы просмотреть их с помощью других визуализаций. Руководство по использованию этого средства см. в разделе Анализ метрик для ресурса Azure.
Метрики платформы хранятся в течение 93 дней, однако вы можете запрашивать только (на плитке метрик) не более 30 дней на каждой отдельной диаграмме. Дополнительные сведения о хранении данных см. в разделе "Метрики" в Azure Monitor.
Анализ метрик для определенного кластера
Выполните следующие действия, чтобы проанализировать метрики для локального кластера Azure в портале Azure:
Перейдите в локальный кластер Azure и перейдите к разделу "Мониторинг ".

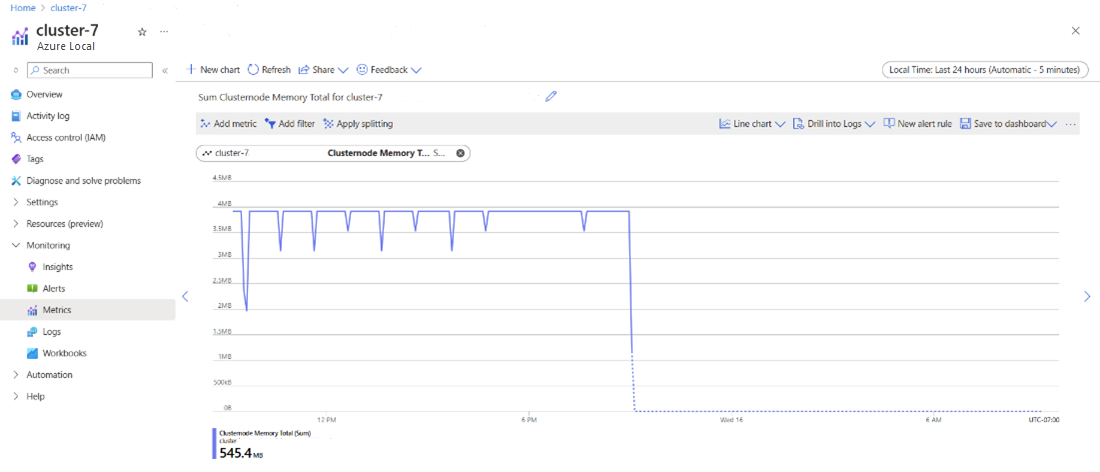

Чтобы проанализировать метрики, выберите параметр "Метрики ". Ваш кластер уже будет заполнен в разделе 'Область'. Выберите метрику, которую необходимо проанализировать.
Чтобы создать оповещения, выберите параметр "Оповещения " и настройте оповещения, как описано в разделе "Создание оповещений метрик".
Мониторинг метрик производительности
Панель мониторинга метрик производительности предоставляет комплексное представление метрик производительности во всех локальных системах Azure в подписке или для конкретной системы. Он собирает более 60 метрик без дополнительных затрат с помощью расширения AzureEdgeTelemetryAndDiagnostics. Эти метрики формируют основу диаграмм, отображаемых на панели мониторинга, предлагая аналитические сведения о производительности инфраструктуры и работоспособности.
Существует два типа панелей мониторинга метрик производительности:
Метрики производительности одного кластера, которые предлагают детализацию представлений для конкретной системы, разделённых по уникальному логическому номеру единицы (LUN).
Метрики производительности нескольких кластеров, которые отслеживают работу нескольких систем на широком масштабе и обеспечивают детализированное представление метрик производительности во всех системах в рамках подписки.
Льготы
Для просмотра данных не требуется дополнительная настройка, если установлено расширение
AzureEdgeTelemetryAndDiagnostics.Объединяет все доступные метрики в одно представление, устраняя необходимость выбора отдельных метрик.
Создано с помощью Azure Workbooks, которые являются высоконастраиваемыми и удобными для пользователя.
Включает несколько фильтров, например фильтр времени для просмотра данных до последних 30 дней.
Позволяет просматривать метрики для нескольких кластеров в разных подписках с фильтрами для подписки, групп ресурсов или кластеров. Для конкретного кластера можно увидеть детализированное представление показателей на уровне узла, тома и сетевого адаптера.
Доступ к панели мониторинга метрик производительности
Вы можете получить доступ к панели мониторинга метрик производительности с помощью Azure Monitor или локальной системы Azure.

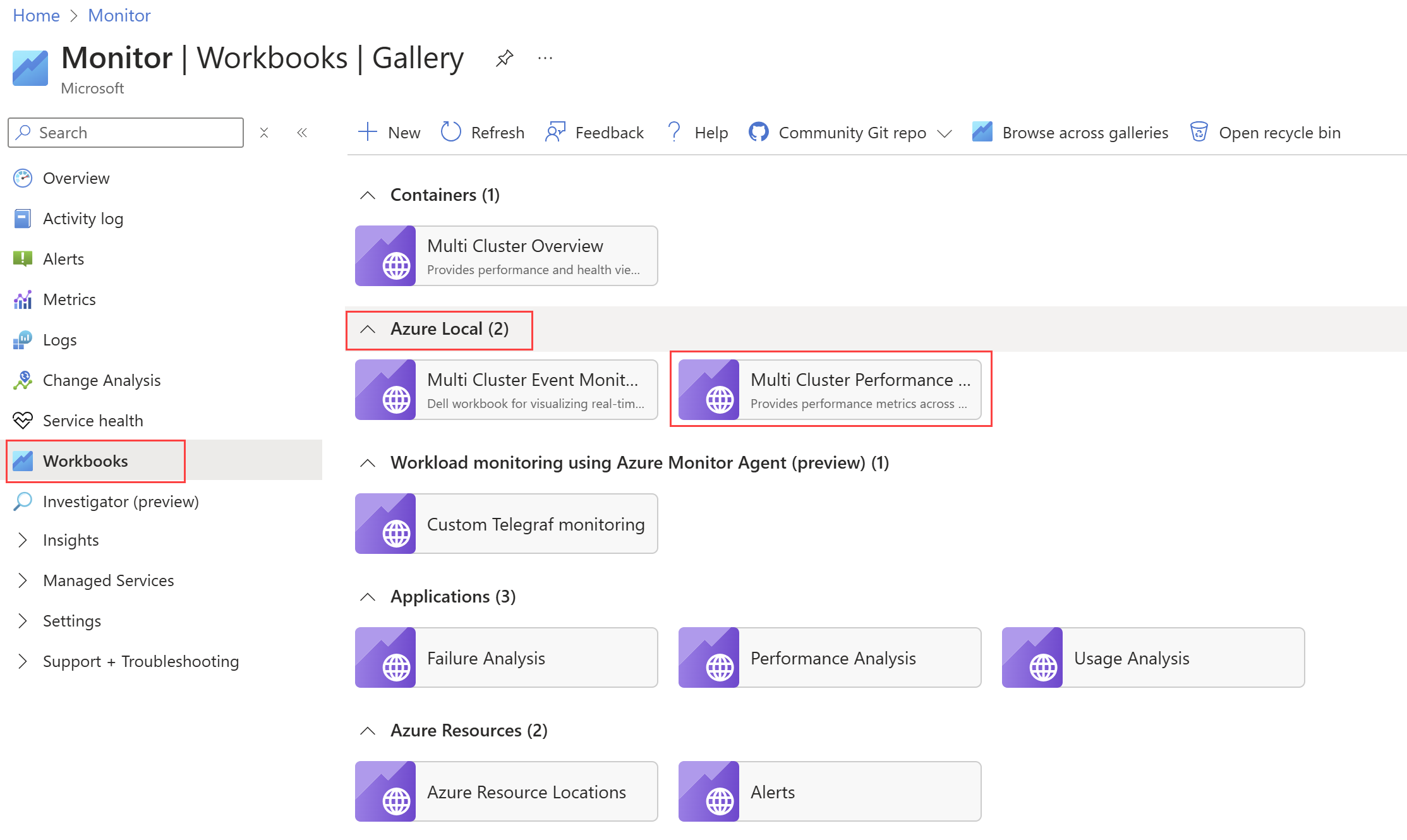

Доступ к панели мониторинга с помощью Azure Monitor
Чтобы получить доступ к панели мониторинга с помощью Azure Monitor, выполните следующие действия.
Перейдите в Azure Monitor и выберите рабочие книги.
В разделе локальных Azure выберите рабочую книгу «Метрики производительности нескольких кластеров».

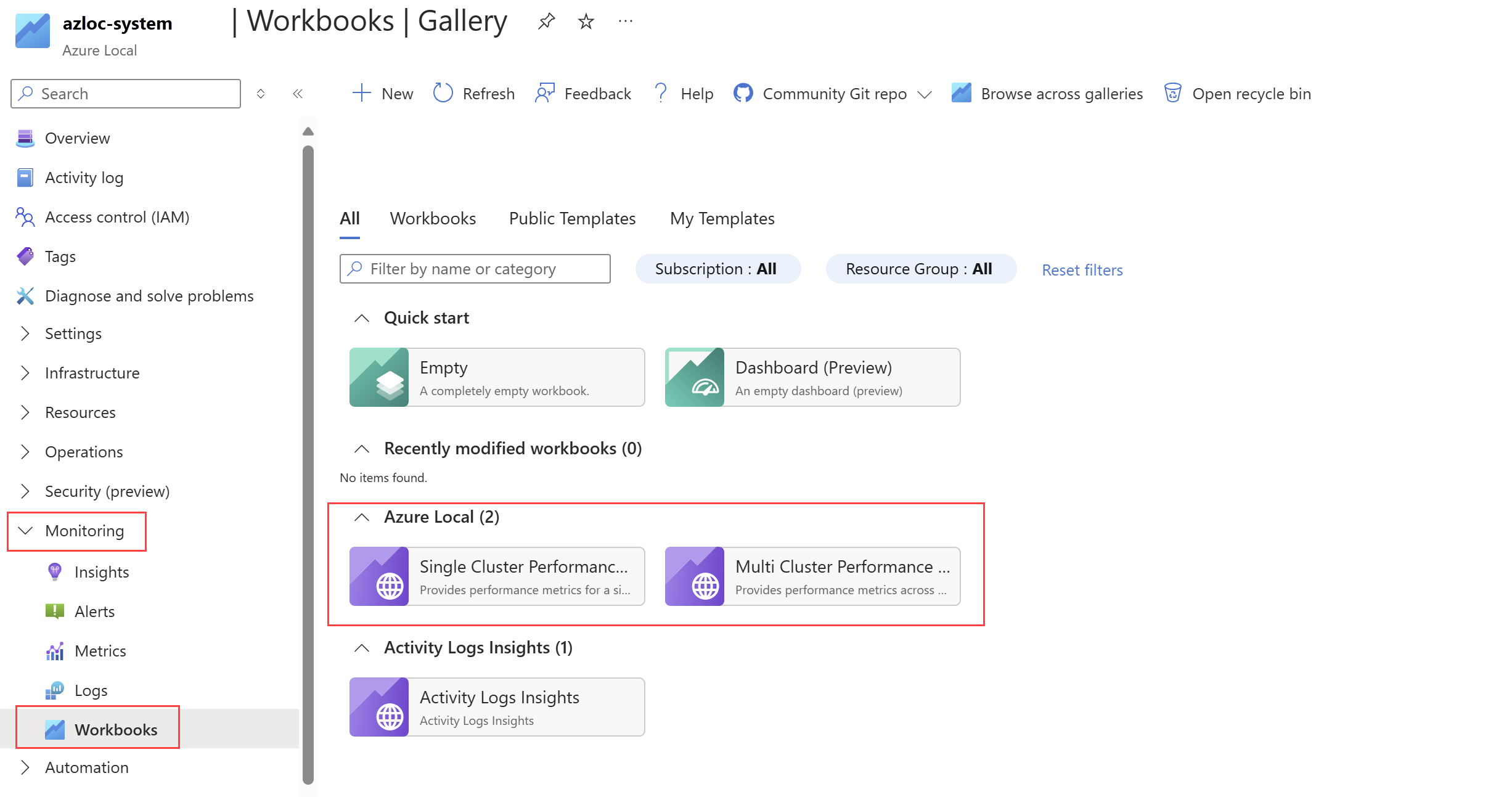

Доступ к панели мониторинга через локальную систему Azure
Чтобы получить доступ к панели мониторинга через локальную систему Azure, выполните следующие действия.
На портале Azure перейдите к локальной системе Azure.
В разделе Мониторингвыберите Рабочие книги.
Выберите одну из следующих рабочих книг в зависимости от того, хотите ли вы просмотреть метрики производительности для одного кластера или нескольких кластеров.
Показатели производительности одного кластера
Метрики производительности нескольких кластеров
Просмотр диаграмм панели мониторинга
Панель мониторинга метрик производительности организована на три вкладки, каждая из которых сосредоточена на различных аспектах производительности системы. Выберите соответствующую вкладку, чтобы просмотреть метрики, связанные с выбранной категорией производительности системы.
Мониторинг производительности хранилища помогает оптимизировать использование хранилища, выделение и конфигурацию в соответствии с ресурсами и бизнес-потребностями.
На вкладке производительности хранилища представлены три типа метрик:

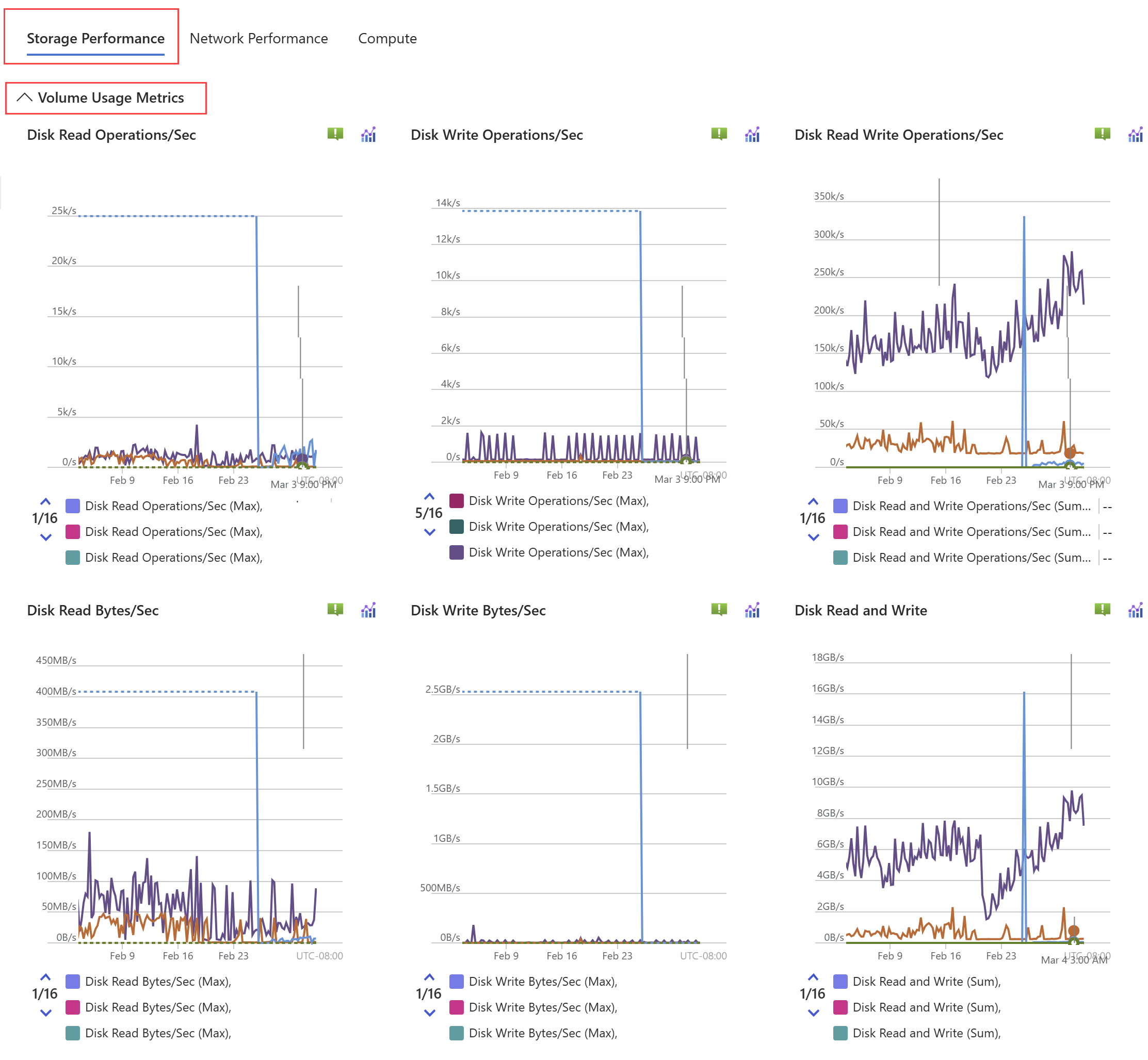

Метрики использования объема. В этом разделе отображаются метрики, связанные с использованием томов, например операции чтения и записи диска в секунду, байты чтения и записи диска в секунду и задержка тома.
Ниже приведен пример снимка экрана метрик использования томов:

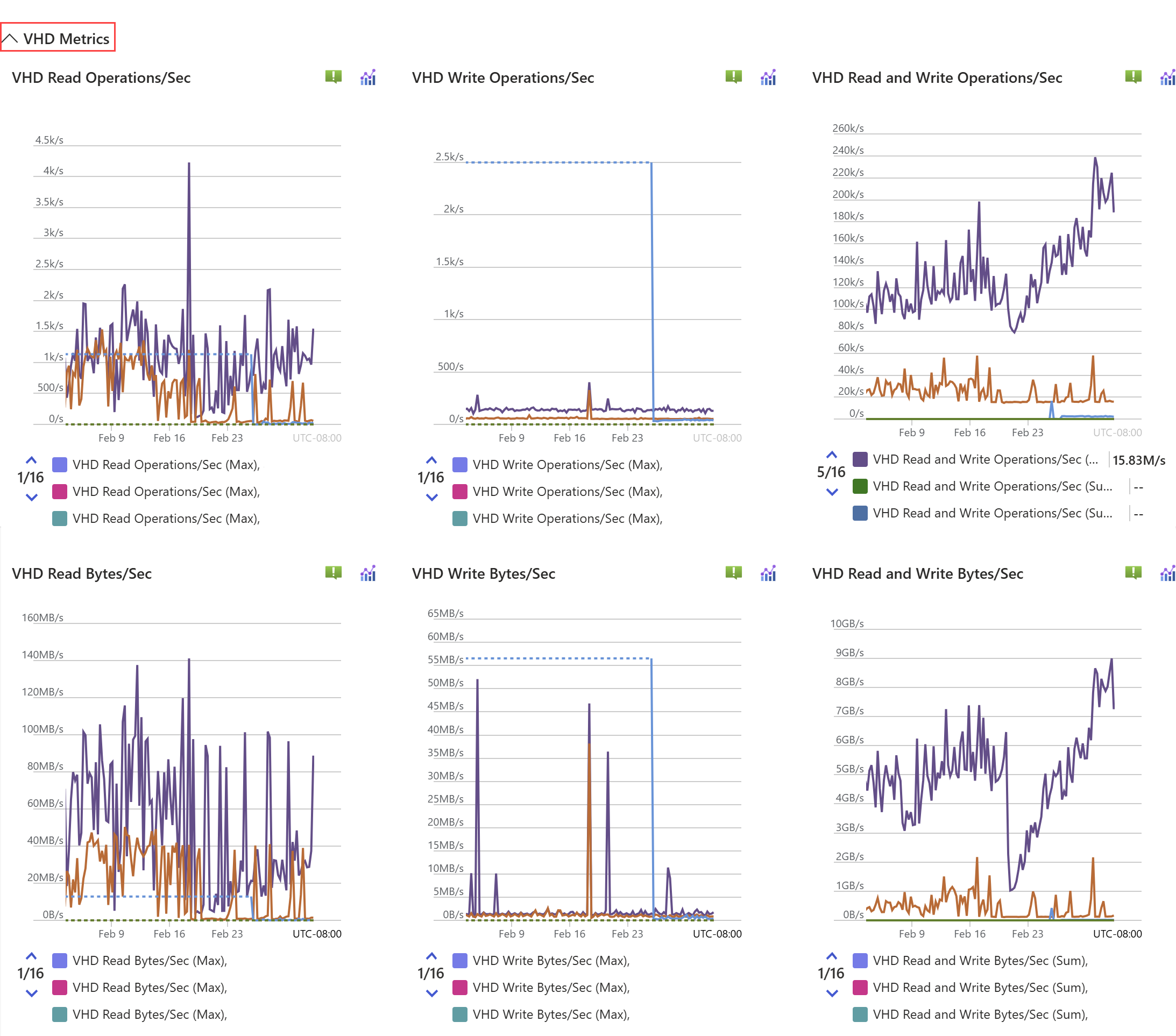

Метрики VHD. В этом разделе отображаются метрики, связанные с виртуальным жестким диском, такими как операции чтения и записи VHD в секунду, операции чтения и записи VHD в секунду, задержка VHD и текущий и максимальный размер виртуального жесткого диска.
Ниже приведен пример снимка экрана метрик VHD:

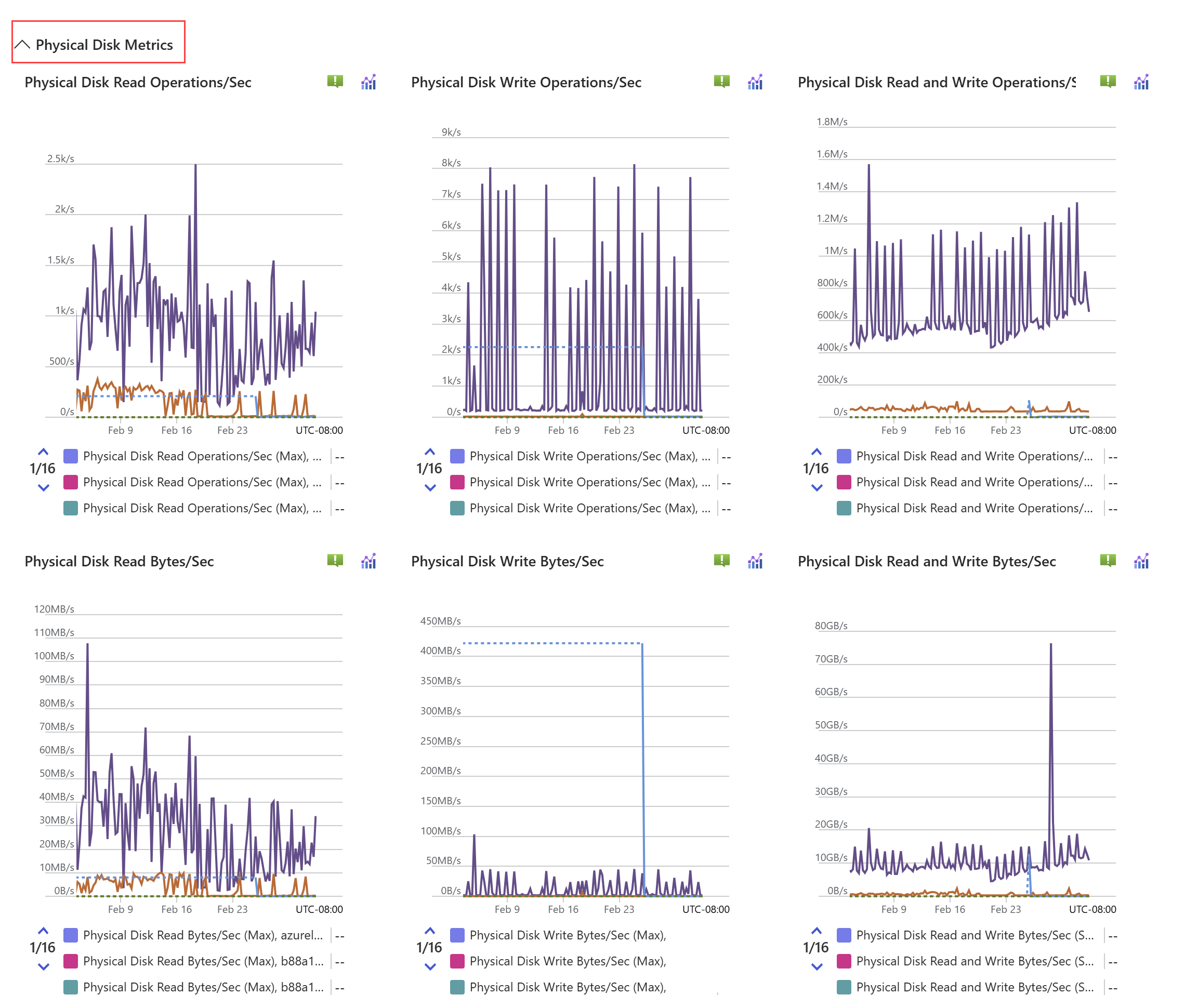

Метрики физического диска. В этом разделе отображаются метрики, связанные с операциями чтения и записи физического диска в секунду, байтами чтения и записи физического диска, задержкой чтения и записи, общего размера емкости и используемого размера емкости.
Ниже приведен пример снимка экрана метрик физического диска:
На панели мониторинга метрик производительности одного кластера можно более подробно рассмотреть метрики, распределенные по LUN (уникальному идентификатору ресурсов хранилища).
Какие метрики собираются?
В этом разделе перечислены метрики платформы, собираемые для локального кластера Azure, типы агрегирования и измерения, доступные для каждой метрики. Дополнительные сведения об измерениях метрик см. в разделе Многомерные метрики.
Метрики для графиков вкладки мониторинга
В следующей таблице перечислены метрики, собираемые Azure Monitor для заполнения графов на вкладке "Мониторинг ".
| Метрики | Единица измерения |
|---|---|
| Процент загрузки ЦП | Процент |
| Скорость входящего сетевого трафика в секунду | байт в секунду |
| Сетевой выход/сек | байт в секунду |
| Байты чтения с диска/секции | байт в секунду |
| Байты записи на диск/сек | байт в секунду |
| Операции чтения с диска в секунду | Количество в секунду |
| Операции записи на диск в секунду | Количество в секунду |
| Используемые байты памяти | Байт |
Метрики для узлов
| Метрика | Описание | Единица измерения | Тип агрегирования по умолчанию | Поддерживаемый тип агрегирования | Измерения |
|---|---|---|---|---|---|
| Процент загрузки ЦП | Процент времени, в течение которого процессор не простаивает. | Процент | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел |
| Процент использования ЦП гостевой системой | Процент времени процессора, использованный для нужд гостевой (виртуальной) машины. | Процент | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел |
| Процент загрузки ЦП на хосте | Процент времени процессора, используемого для спроса на хост. | Процент | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел |
| Общее количество памяти узла кластера | Общая физическая память узла. | Байт | Сумма | Минимальное, максимальное, среднее | Кластер, узел |
| Доступная память узла кластера | Доступная память узла. | Байт | Максимум | Минимальное, максимальное, среднее | Кластер, узел |
| Используемая память узла кластера | Используемая память узла. | Байт | Максимум | Минимальное, максимальное | Кластер, узел |
| Процент памяти | Выделенная (недоступная) память узла. | Процент | Максимум | Минимальное, максимальное, сумма, число | Кластер, узел |
| Процент использования памяти (гостевая ОС) | Объем памяти, выделенной для требуемой гостевой виртуальной машины. | Процент | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN, виртуальная машина |
| Процент памяти хоста | Память, выделенная для удовлетворения требований хоста. | Процент | Максимум | Минимальное, максимальное, сумма, число | Кластер, узел |
| Чтение из кэша CSV на узле кластера | Частота попаданий в кэш в секунду для операций чтения. | Количество в секунду | Максимум | Минимальное, максимальное, сумма, число | Кластер, узел, LUN |
| Скорость чтения считывания кэша csv узла кластера | Уровень попадания в кэш для операций чтения. | Процент | Максимум | Минимальное, максимальное, сумма, число | Кластер, узел, LUN |
| Чтение данных из кэша узла кластера Csv не удалось | Кэш missPerSecond для операций чтения. | Количество в секунду | Максимум | Минимальное, максимальное, сумма, число | Кластер, узел, LUN |
| Хранилище узла кластера ухудшено | Общее количество неудачных или отсутствующих дисков в пуле носителей. | Байт | Сумма | Минимальное, максимальное, сумма, число | Кластер, узел |
Метрики для дисков
| Метрика | Описание | Единица измерения | Тип агрегирования по умолчанию | Поддерживаемый тип агрегирования | Измерения |
|---|---|---|---|---|---|
| Операции чтения на физическом диске/сек. | Количество операций чтения в секунду, завершенных диском. | Количество в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Операции записи физического диска в секунду | Количество операций записи в секунду, завершенных диском. | Количество в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Операции чтения и записи физического диска в секунду | Общее количество операций чтения или записи в секунду, завершенных диском. | Количество в секунду | Сумма | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Чтение байт/сек на физическом диске | Количество данных, считываемых с диска в секунду. | байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Физический диск запись байт/сек | Количество данных, записанных на диск в секунду. | байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Физический диск чтение и запись | Общее количество данных, считываемых или записанных на диск в секунду. | байт в секунду | Сумма | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Чтение задержки физического диска | Средняя задержка операций чтения с диска. | секунды | Максимум | Минимальное, максимальное, среднее, сумма | Кластер, узел, LUN |
| Запись задержки на физическом диске | Средняя задержка операций записи на диск. | секунды | Максимум | Минимальное, максимальное, среднее, сумма | Кластер, узел, LUN |
| Среднее время задержки Physicaldisk | Средняя задержка всех операций на или с диска. | секунды | Максимум | Минимальное, максимальное, среднее, сумма | Кластер, узел, LUN |
| Размер общей емкости физического диска | Общая емкость хранилища диска. | Байт | Сумма | Минимальное, максимальное, среднее | Кластер, узел, LUN |
| Размер используемой емкости физического диска | Используемая емкость хранилища диска. | Байт | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
Метрики для сетевых адаптеров
| Метрика | Описание | Единица измерения | Тип агрегирования по умолчанию | Поддерживаемый тип агрегирования | Измерения |
|---|---|---|---|---|---|
| Скорость входящего сетевого трафика в секунду | Скорость передачи данных, полученных сетевым адаптером. | Байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, сетевой адаптер, LUN |
| Сетевой выход/сек | Скорость передачи данных сетевым адаптером. | Байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, сетевой адаптер, LUN |
| Всего по сети/сек. | Общая скорость полученных или отправленных сетевым адаптером данных. | Байт в секунду | Сумма | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, сетевой адаптер, LUN |
| Пропускная способность Netadapter RDMA Входящий трафик | Скорость передачи данных по протоколу RDMA сетевым адаптером. | Байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, сетевой адаптер, LUN |
| Пропускная способность исходящего трафика Netadapter Rdma | Скорость передачи данных по протоколу RDMA сетевым адаптером. | Байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, сетевой адаптер, LUN |
| Общая пропускная способность Netadapter RDMA | Общая скорость передачи данных, полученных или отправленных по RDMA сетевым адаптером. | Байт в секунду | Сумма | Минимальное, максимальное, сумма, число | Кластер, узел, сетевой адаптер, LUN |
Метрики для виртуальных жестких дисков
| Метрика | Описание | Единица измерения | Тип агрегирования по умолчанию | Поддерживаемый тип агрегирования | Измерения |
|---|---|---|---|---|---|
| Операции чтения VHD в секунду | Количество операций чтения в секунду, завершенных виртуальным жестким диском. | Количество в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, VHD |
| Количество операций записи VHD в секунду | Количество операций записи в секунду, завершенных виртуальным жестким диском. | Количество в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, VHD |
| Операции чтения и записи на VHD в секунду | Общее количество операций чтения или записи в секунду, завершенных виртуальным жестким диском. | Количество в секунду | Сумма | Минимальное, максимальное, сумма, число | Кластер, узел, VHD |
| Чтение байт в секунду с VHD (Virtual Hard Disk) | Количество данных, считываемых с виртуального жесткого диска в секунду. | Байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, VHD |
| Запись VHD в байтах в секунду | Количество данных, записанных на виртуальный жесткий диск в секунду. | Байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, VHD |
| Чтение и запись байтов виртуальных жестких дисков в секунду | Общее количество данных, считываемых или записанных на виртуальный жесткий диск в секунду. | Байт в секунду | Сумма | Минимальное, максимальное, сумма, число | Кластер, узел, VHD |
| Среднее значение задержки VHD | Средняя задержка всех операций в или из виртуального жесткого диска. | секунды | Максимум | Минимальное, максимальное, среднее, сумма | Кластер, узел, VHD |
| Текущий размер виртуального жесткого диска | Текущий размер файла виртуального жесткого диска при динамическом расширении. Если исправлено, серия не будет собрана. | Байт | Максимум | Минимальное, максимальное, среднее | Кластер, узел, экземпляр |
| Максимальный размер виртуального жесткого диска (VHD) | Максимальный размер виртуального жесткого диска при динамическом расширении. | Байт | Максимум | Минимальное, максимальное, среднее | Кластер, узел, VHD |
Метрики для виртуальных машин
| Метрика | Описание | Единица измерения | Тип агрегирования по умолчанию | Поддерживаемый тип агрегирования | Измерения |
|---|---|---|---|---|---|
| Процент ЦП виртуальной машины | Процент использования виртуальной машиной процессоров её узла. | Процент | Максимум | Минимальное, максимальное, сумма, число | Кластер, узел, виртуальная машина |
| Назначенная память виртуальной машины | Количество памяти, назначенной виртуальной машине. | Байт | Сумма | Минимальное, максимальное | Кластер, узел, LUN, виртуальная машина |
| Доступная память виртуальной машины | Объем оставшейся доступной памяти из назначенного. | Байт | Максимум | Минимальное, максимальное, сумма, число | Кластер, нода, виртуальная машина, LUN |
| Используемая память виртуальной машины | Используемая память виртуальной машины | Байт | Максимум | Минимальное, максимальное | Кластер, нода, виртуальная машина, LUN |
| Максимальный объем памяти виртуальной машины | При использовании динамической памяти это максимальное количество памяти, которое может быть назначено виртуальной машине. | Байт | Максимум | Минимальное, максимальное, среднее | Кластер, узел, LUN, виртуальная машина |
| Минимальная память виртуальной машины | При использовании динамической памяти это минимальное количество памяти, которое может быть назначено виртуальной машине. | Байт | Минимум | Минимальное, максимальное, среднее | Кластер, узел, LUN, виртуальная машина |
| Давление на память виртуальной машины | Соотношение памяти, требуемой виртуальной машиной по сравнению с памятью, выделенной виртуальной машине. | Байт | Максимум | Минимальное, максимальное, среднее | Кластер, узел, LUN, виртуальная машина |
| Запуск памяти виртуальной машины | Количество памяти, необходимое для запуска виртуальной машины. | Байт | Максимум | Минимальное, максимальное, среднее | Кластер, узел, LUN, виртуальная машина |
| Общее количество памяти виртуальной машины | Общая память. | Байт | Максимум | Минимальное, максимальное, среднее | Кластер, нода, виртуальная машина, LUN |
| Адаптер сети ВМ: входящие данные в секунду | Скорость передачи данных, полученных виртуальной машиной во всех его адаптерах виртуальной сети. | Бит в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, адаптер виртуальная сеть |
| Исходящий трафик сетевого адаптера ВМ в секунду | Скорость передачи данных виртуальной машиной во всех его виртуальных сетевых адаптерах. | Бит в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, адаптер виртуальная сеть |
| Сетевой адаптер виртуальной машины: вход и выход данных в секунду | Общая скорость полученных или отправленных виртуальными машинами данных на всех своих сетевых адаптерах. | Бит в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, адаптер виртуальная сеть |
Метрики для томов
| Метрика | Описание | Единица измерения | Тип агрегирования по умолчанию | Поддерживаемый тип агрегирования | Измерения |
|---|---|---|---|---|---|
| Операции чтения с диска в секунду | Количество операций чтения в секунду, завершенных этим томом. | Количество в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Операции записи на диск в секунду | Количество операций записи в секунду, совершённых этим томом. | Количество в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Операции чтения и записи на диске/с | Общее количество операций чтения или записи в секунду, завершенных этим томом. | Количество в секунду | Сумма | Минимальное, максимальное, сумма, число | Кластер, узел, LUN |
| Байты чтения с диска/секции | Количество данных, считываемых из этого тома в секунду. | Байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Байты записи на диск/сек | Объем данных, записываемых в этот том в секунду. | Байт в секунду | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
| Чтение и запись диска | Общее количество данных, считываемых из этого тома или записанных в этот том в секунду. | Байт в секунду | Сумма | Минимальное, максимальное, сумма, число | Кластер, узел, LUN |
| Чтение латентности тома | Средняя задержка операций чтения из этого тома. | секунды | Максимум | Минимальное, максимальное, среднее, сумма | Кластер, узел, LUN |
| Задержка записи тома | Средняя задержка операций записи в этом томе. | секунды | Максимум | Минимальное, максимальное, среднее, сумма | Кластер, узел, LUN |
| Среднее значение задержки объема | Средняя задержка всех операций с этим томом. | секунды | Максимум | Минимальное, максимальное, сумма | Кластер, узел, LUN |
| Размер тома Всего | Общая емкость тома. | Байт | Сумма | Минимальное, максимальное, среднее | Кластер, узел, LUN |
| Доступный размер тома | Доступная емкость тома хранилища. | Байт | Максимум | Минимальное, максимальное, среднее, сумма, число | Кластер, узел, LUN |
Чтобы увидеть подробную информацию о том, как собираются эти метрики, см. Историю производительности для Storage Spaces Direct.
