Установка VMware HCX в решении Azure VMware

VMware HCX — это платформа мобильности приложений, предназначенная для упрощения миграции приложений, перебалансирования рабочих нагрузок и оптимизации аварийного восстановления в центрах обработки данных и облаках.

VMware HCX имеет две службы компонентов: HCX Cloud Manager и соединитель HCX. Эти компоненты работают вместе для операций VMware HCX.

В этой статье показано, как установить и активировать компоненты VMware HCX Cloud Manager и VMware HCX Connector.

Диспетчер облачных служб HCX обычно развертывается в качестве места назначения (облачной стороны), но его также можно использовать в качестве источника в облачных развертываниях — между двумя разными частными облаками решения Azure VMware, например. Соединитель HCX развертывается в локальной среде (на источнике). Ссылка на скачивание предоставляется для развертывания устройства HCX Connector через HCX Cloud Manager.

В этой статье также описано, как выполнять следующие задачи:

• Установите VMware HCX Cloud через портал Azure.
• Скачайте и разверните соединитель VMware HCX в локальной среде.
• Активируйте VMware HCX с помощью ключа лицензии.

После развертывания HCX выполните рекомендуемые действия.

Предварительные требования

• См. статью "Подготовка к установке HCX"

Установка облака VMware HCX

1. В частном облаке решения Azure VMware выберите Управление>надстройками.

2. Выберите Начало работы для HCX Workload Mobility.



3. Если вы устанавливаете надстройку HCX в решении Azure VMware в виртуальной сети Azure, нажмите кнопку "Включить и развернуть".

4. Установите флажок Принимаю условия и нажмите Установить.

   После установки на вкладке «Миграция с помощью HCX» вы должны увидеть IP-адрес диспетчера HCX и ключи HCX, необходимые для связывания сайта соединителя на площадке HCX.

   Примечание.

   При создании пары сайтов, где исходным является решение Azure VMware Solution в виртуальной сети Azure, можно использовать IP-адрес. Если необходимо использовать полное доменное имя, откройте запрос в службу поддержки.

   Внимание

   Если после установки не отображается ключ HCX, нажмите кнопку ADD , чтобы создать ключ, который можно использовать для связывания сайтов.



Выпуск лицензии VMware HCX

HCX предлагает различные службы на основе типа лицензии, установленной системой. Компания Advanced предоставляет базовые службы подключения и мобильности для поддержки гибридного взаимодействия и миграции. HCX Enterprise предлагает больше услуг, чем предоставляемые стандартными лицензиями. Некоторые из этих служб включают в себя: Группы мобильности, репликация с помощью vMotion (RAV), оптимизированная мобильная сеть, высокая доступность расширения сети, миграция с поддержкой ОС и другие.

Примечание.

VMware HCX Enterprise доступен клиентам Azure VMware Solution без дополнительных затрат.

• Теперь HCX устанавливается как Enterprise для всех новых установок HCX в решении Azure VMware.

• Существующие клиенты HCX Advanced могут обновиться до HCX Enterprise с помощью портал Azure. Выполните следующие действия для обновления до HCX Enterprise с помощью портал Azure.

  1. В разделе Управление в левой навигации выберите Надстройки, а затем вкладку Миграция с помощью HCX.

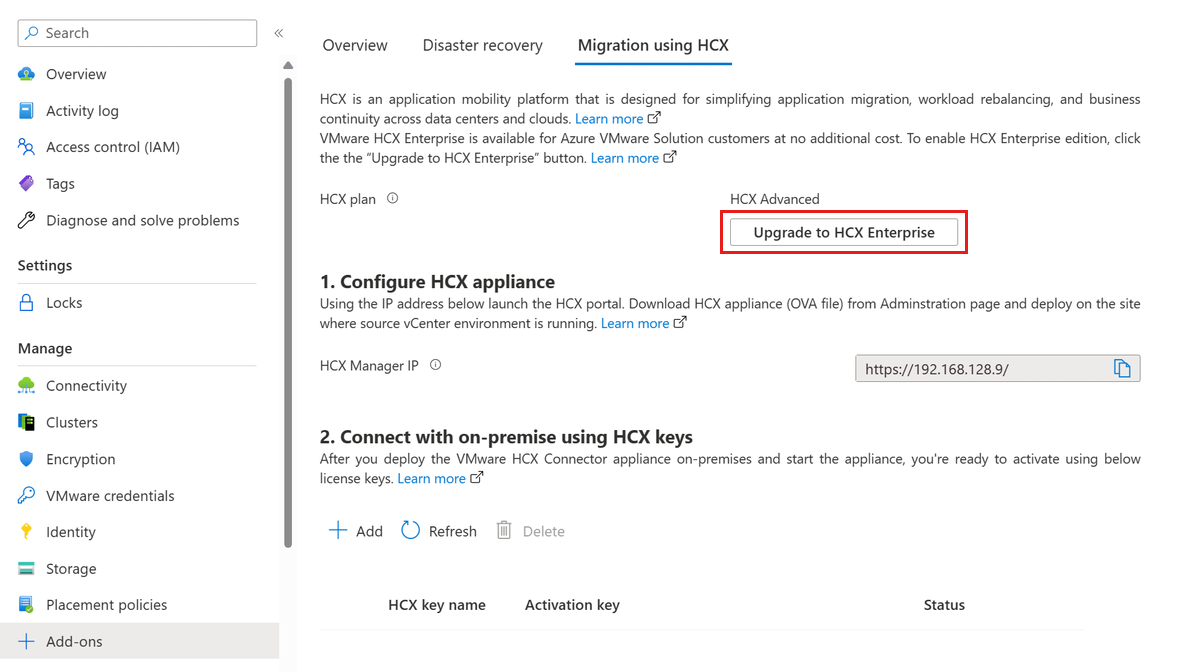

  2. Нажмите кнопку "Обновить до HCX Enterprise", чтобы включить выпуск HCX Enterprise.



  3. Подтвердите обновление до издания HCX Enterprise, выбрав Да.



     Внимание

     Если вы обновили VMware HCX с версии Advanced до версии Enterprise, включите новые функции в вычислительном профиле и выполните повторную синхронизацию в сетевом сервисе, чтобы выбрать новую функцию, например, Репликация с поддержкой vMotion (RAV).

  4. Измените профиль вычислений после обновления HCX до HCX Enterprise.

     1. В пользовательском интерфейсе HCX выберите Инфраструктура>, а затем выберите Изменить.
     2. Выберите службы, которые вы хотите активировать, например, Replication Assisted vMotion (RAV) и миграция с поддержкой ОС, что доступно только в VMware HCX Enterprise.
     3. Нажмите кнопку "Продолжить", просмотрите параметры, а затем нажмите кнопку "Готово ", чтобы создать профиль вычислений.

  5. Если профиль вычислений используется в сервисной сетке, пересинхронизируйте сервисную сетку.

     1. Перейдите в Interconnect>Service Mesh.
     2. Выберите resync, а затем убедитесь, что изменения отображаются в конфигурации сетки службы.

• Переход от HCX Enterprise к HCX Advanced не требует повторного развертывания.

  1. Убедитесь, что вы вернулись к состоянию расширенной конфигурации HCX, и вы не используете функции Enterprise.

  2. Если вы планируете понизить уровень, убедитесь, что ни одна из запланированных миграций или такие службы, как Энтерпрайз, RAV или HCX MON, и т. д. не активны. Откройте запрос в службу поддержки для понижения версии.

Локальный соединитель VMware HCX

Выполните следующие действия, чтобы скачать файл OVA для VMware HCX Connector, а затем развернуть его на вашем локальном сервере vCenter Server.

Примечание.

По состоянию на VMware HCX 4.11 были удалены конечные точки hybridity-depot.vmware.com и connect.hcx.vmware.com для лицензирования, активации и обновления. Выполните приведенные ниже действия, чтобы получить файл OVA соединителя VMware HCX.

1. Файл OVA соединителя VMware HCX находится в хранилище данных vSAN под именем папки "AVS_Official_HCX_Connector_Binaries".

2. Найдите нужный файл OVA соединителя VMware HCX и скачайте его на локальный компьютер.

3. Если папка "AVS_Official_HCX_Connector_Binaries" не находится в хранилище данных vSAN или не отображается определенная версия, откройте запрос на поддержку, чтобы добавить папку.

4. В вашем локальном сервере vCenter выберите шаблон OVF, чтобы развернуть VMware HCX Connector в вашем локальном кластере vSphere.

5. Найдите и выберите скачанный файл OVA и нажмите кнопку Открыть.



6. Выберите имя и расположение, а также ресурс или кластер для развертывания соединителя VMware HCX. Проверьте сведения и необходимые ресурсы, а затем щелкните Next (Далее).

7. Просмотрите условия лицензии и выберите нужное хранилище и сеть, а затем нажмите Далее.

8. Выберите Сегмент сети для управления с помощью VMware HCX, который вы выбрали на этапе планирования. Затем выберите Далее.

9. В разделе Customize template (Настройка шаблона) введите все необходимые данные и щелкните Next (Далее).



10. Проверьте данные и нажмите Готово, чтобы развернуть VMware HCX Connector OVA.

    Внимание

    Необходимо включить виртуальное устройство вручную. После включения подождите 10–15 минут, прежде чем переходить к следующему шагу.

Активация VMware HCX

Завершив развертывание VMware HCX Connector OVA в локальной среде и запустив устройство, можно переходить к активации. Сначала необходимо получить ключ лицензии с портала Решение Azure VMware и активировать его в VMware HCX Manager. Затем вам нужен ключ для каждого развернутого локального соединителя HCX.

1. В частном облаке решения Azure VMware выберите Управление>Надстройки>Миграция с помощью HCX. Затем скопируйте Ключ активации.



2. Войдите в локальный VMware HCX Manager по адресу https://HCXManagerIP:9443 с помощью учетных данных admin. Не забудьте указать номер порта 9443 вместе с IP-адресом VMware HCX Manager.

   Совет

   Пароль пользователя администратора вы устанавливаете во время развертывания OVA-файла диспетчера VMware HCX.

3. В разделе Licensing (Лицензирование) введите свой ключ в поле HCX Advanced Key (Расширенный ключ HCX), затем щелкните Activate (Активировать).

   Внимание

   VMware HCX Manager должен иметь открытый доступ к Интернету или настроенный прокси-сервер.

4. В поле Datacenter Location (Расположение центра обработки данных) укажите ближайшее расположение для установки VMware HCX Manager на локальной площадке. Затем выберите Continue (Продолжить).

5. Измените имя в поле System Name (Имя системы) или сохраните значение по умолчанию, а затем щелкните Continue (Продолжить).

6. Щелкните Yes, Continue (Да, продолжить).

7. В разделе Connect your vCenter (Подключение к vCenter) укажите полное доменное имя или IP-адрес сервера vCenter и соответствующие учетные данные, а затем выберите Continue (Продолжить).

   Совет

   Сервер vCenter Server находится в месте развертывания соединителя VMware HCX в центре обработки данных.

8. В разделе Configure SSO/PSC (Настройка единого входа или PSC) укажите полное доменное имя или IP-адрес Platform Services Controller, а затем щелкните Continue (Продолжить).

   Примечание.

   Как правило, это то же самое, что и полное доменное имя сервера vCenter Server или IP-адрес.

9. Убедитесь, что указаны правильные сведения, и выберите Restart (Перезапустить).

   Примечание.

   После перезапуска пройдет небольшая задержка перед появлением запроса на следующий шаг.

После перезапуска служб вы увидите vCenter Server, отображаемый как зеленый на экране. Сервер vCenter Server и система единого входа (SSO) должны иметь соответствующие параметры конфигурации, которые должны быть такими же, как на предыдущем экране.

Следующие шаги

Перейдите к следующему руководству, чтобы настроить VMware HCX Connector. После настройки соединителя VMware HCX у вас есть рабочая среда для создания виртуальных машин и миграции.
