Учебник. Создание инфраструктуры виртуальных машин Azure для размещения кластера Service Fabric
Изолированные кластеры Service Fabric предоставляют возможность выбрать собственную среду и создать кластер в рамках подхода "любая ОС, любое облако", который применяется на платформе Service Fabric. Из этой серии руководств вы узнаете, как создать изолированный кластер, размещенный в виртуальной машине Azure, и установить в нем приложение.
Это руководство представляет первую часть цикла. В рамках этой статьи вы создадите ресурсы виртуальной машины Azure, необходимые для размещения автономного кластера Service Fabric. В следующих статьях вам нужно будет установить автономный пакет Service Fabric, а также пример приложения в кластере, и наконец, очистить кластер.
В первой части цикла вы узнаете, как выполнять такие задачи:
- Создание набора экземпляров виртуальных машин Azure
- Изменение группы безопасности.
- Вход на один из экземпляров.
- Подготовка экземпляра для Service Fabric.
Необходимые компоненты
Для работы с этим руководством вам потребуется подписка Azure. Если у вас еще нет учетной записи, создайте учетную запись с помощью портал Azure.
Создание экземпляров виртуальных машин Azure
Войдите на портал Azure и щелкните Виртуальные машины (не "Виртуальные машины (классические)").
Нажмите кнопку Добавить, чтобы открыть форму Создать виртуальную машину.
На вкладке Основные сведения необходимо выбрать нужную подписку и группу ресурсов (рекомендуется использовать новую группу ресурсов).
Измените тип Изображение на Центр обработки данных Windows Server 2016.
Измените Размер экземпляра на Standard DS2 v2. Задайте Имя пользователя и Пароль администратора, отметив их.
Пока оставьте Правила входящего порта заблокированными; мы настроим их в следующем разделе.
На вкладке Сеть создайте новую виртуальную сеть и запомните ее название.

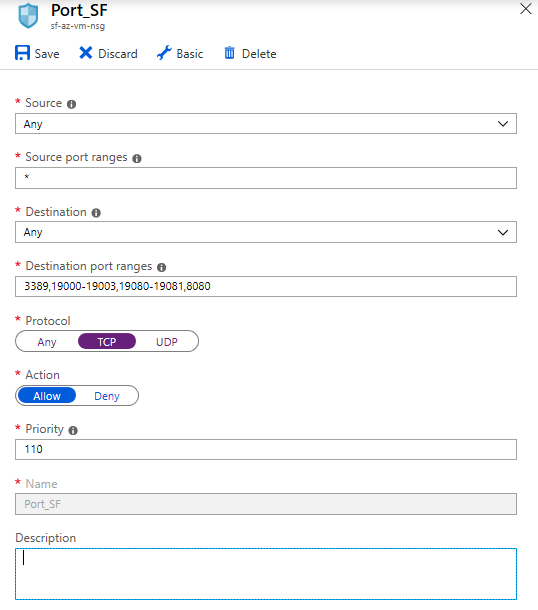

Затем установите для группы безопасности сети сетевого адаптера на расширенный. Создайте новую группу безопасности, отметив ее имя, а также создайте следующие правила для разрешения трафика TCP из любого источника:
- Порт
3389
, для протокола удаленного рабочего стола и ICMP (базовые параметры подключения). - Порты
19000-19003
, для Service Fabric. - Порты
19080-19081
, для Service Fabric. - Порт
8080
, для запроса веб-браузера.
Совет
Чтобы подключить между собой виртуальные машины в Service Fabric, виртуальные машины, содержащие вашу инфраструктуру, должны иметь одинаковые учетные данные. Существует два распространенных способа получения согласованных учетных данных: присоедините все виртуальные машины к одному домену или установите один и тот же пароль администратора на каждой виртуальной машине. К счастью, Azure позволяет легко подключать все виртуальные машины в одной виртуальной сети, поэтому мы будем уверены, что все наши экземпляры будут в одной сети.
- Порт

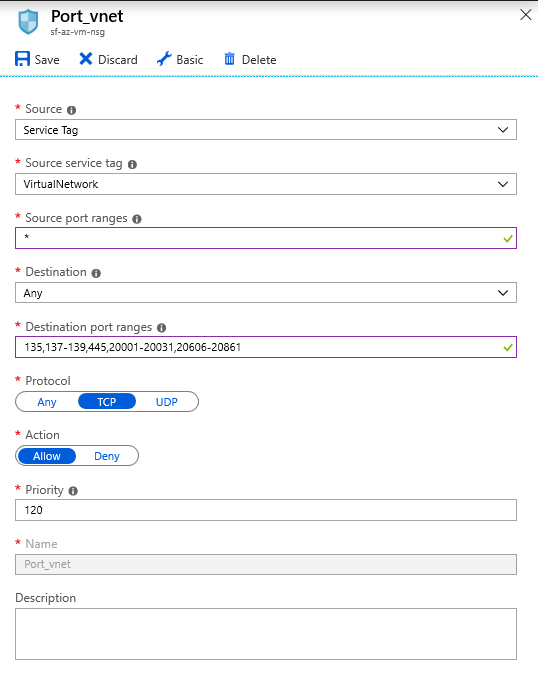

Добавление еще одного правила. Задайте в качестве источника тег службы, а в качестве тега службы источника — VirtualNetwork. Для Service Fabric необходимо, чтобы для связи внутри кластера были открыты следующие порты: 135, 137-139, 445, 20001-20031, 20606-20861.
Остальные параметры допустимы в состоянии по умолчанию. Просмотрите их, если хотите, и затем запустите виртуальную машину.
Создание дополнительных экземпляров для кластера Service Fabric
Запустите еще две виртуальные машины, убедившись, что они поддерживают те же параметры, что и в предыдущем разделе. Прежде всего сохраните одно и то же имя пользователя и пароль администратора. Виртуальная сеть и группа безопасности сети сетевого адаптера не должны создаваться повторно; выберите те, которые вы уже создали из раскрывающегося меню. Для развертывания каждого из экземпляров может потребоваться несколько минут.
Подключение к экземплярам
Выберите один из ваших экземпляров в разделе Виртуальная машина.
На вкладке Обзор запишите частный IP-адрес. Щелкните Подключить.
На вкладке RDP обратите внимание, что мы используем общедоступный IP-адрес и порт 3389, который мы специально открыли ранее. Скачайте RDP-файл.
Откройте RDP-файл и при появлении запроса введите имя пользователя и пароль, указанные в программе установки виртуальной машины.
После подключения к экземпляру вам нужно будет проверить, запущен ли удаленный реестр, включен ли SMB и открыты ли необходимые порты для SMB и удаленного реестра.
Включить SMB можно с помощью команды PowerShell:
netsh advfirewall firewall set rule group="File and Printer Sharing" new enable=Yes
Чтобы открыть порты в брандмауэре, выполните команду PowerShell:
New-NetFirewallRule -DisplayName "Service Fabric Ports" -Direction Inbound -Action Allow -RemoteAddress LocalSubnet -Protocol TCP -LocalPort 135, 137-139, 445
Повторите этот процесс для других экземпляров, снова отметив частные IP-адреса.
Проверьте свои настройки
Чтобы проверить базовые параметры подключения, подключитесь к одной из виртуальных машин, используя протокол удаленного рабочего стола.
Откройте командную строку из этой виртуальной машины, затем используйте команду "ping" для подключения одной виртуальной машины к другой, заменив указанный ниже IP-адрес одним из частных IP-адресов, которые вы указали ранее (не IP-адресом виртуальной машины, к которой вы уже подключены).
ping 172.31.20.163
Если ваш результат выглядит следующим образом
Reply from 172.31.20.163: bytes=32 time<1ms TTL=128
и повторяется четыре раза, это означает, что ваше соединение между экземплярами работает.Теперь с помощью следующей команды проверьте, работает ли SMB:
net use * \\172.31.20.163\c$
Она должна возвратить следующие выходные данные:
Drive Z: is now connected to \\172.31.20.163\c$.
.Теперь экземпляры правильно подготовлены для Service Fabric.
Следующие шаги
В первой части цикла вы узнали, как запустить три экземпляра виртуальных машин Azure и настроить их для установки Service Fabric:
- Создание набора экземпляров виртуальных машин Azure
- Изменение группы безопасности.
- Вход на один из экземпляров.
- Подготовка экземпляра для Service Fabric.
Перейдите ко второй части цикла, чтобы настроить Service Fabric на кластере.
