Как изменить размер устройств управления логическими томами, использующих Шифрование дисков от Azure

Внимание

Шифрование дисков Azure будет выведено из эксплуатации 15 сентября 2028 г. До этой даты вы можете продолжать использовать шифрование дисков Azure без нарушений. 15 сентября 2028 г. рабочие нагрузки с поддержкой ADE будут выполняться, но зашифрованные диски не смогут разблокироваться после перезагрузки виртуальной машины, что приведет к нарушению работы службы.

Используйте шифрование на узле для новых виртуальных машин или рассмотрите размеры конфиденциальных виртуальных машин с шифрованием дисков ОС для рабочих нагрузок конфиденциальных вычислений. Все виртуальные машины с поддержкой ADE (включая резервные копии) должны перенестися в шифрование на узле до даты выхода на пенсию, чтобы избежать прерывания работы службы. Дополнительные сведения см. в статье "Миграция из шифрования дисков Azure в шифрование на узле ".

Область применения: ✔️ Виртуальные машины Linux ✔️ Гибкие масштабируемые наборы

В этой статье вы узнаете, как изменить размер дисков данных, использующих Шифрование дисков Azure. Для изменения размера дисков будет использоваться система управления логическими томами (LVM) в Linux. Действия применяются к нескольким сценариям.

Этот процесс изменения размера можно использовать в следующих средах.

Дистрибутивы Linux:
- Red Hat Enterprise Linux (RHEL) 7 или более поздней версии
- Ubuntu 18.04 или более поздней версии
- SUSE 12 или более поздней версии
Версии шифрования дисков Azure:
- Расширение с одним проходом
- Расширение с двойным проходом

Предварительные условия

В этой статье предполагается, что вы:

Существующая конфигурация LVM. Дополнительные сведения см. в статье Настройка LVM (диспетчера логических томов) на виртуальной машине Linux.
Диски, уже зашифрованные с помощью Шифрования дисков Azure. Дополнительные сведения см. в статье Настройка диспетчера логических томов и RAID поверх зашифрованных устройств.
Опыт работы с Linux и LVM.
Опыт использования путей /dev/disk/scsi1/ для дисков данных в Azure. Дополнительные сведения см. в статье Устранение неполадок с именами устройств виртуальных машин Linux.

Сценарии

Процедуры, описанные в этой статье, применяются к следующим сценариям.

Традиционные конфигурации LVM и LVM на зашифрованных устройствах
Традиционное шифрование LVM
LVM на зашифрованных устройствах (LVM-on-crypt)
Только диски данных. Изменение размера диска ОС не поддерживается.

Традиционные конфигурации LVM и LVM на зашифрованных устройствах

Традиционные конфигурации LVM и "LVM на зашифрованных устройствах" расширяют логический том (LV), при наличии доступного пространства в группе томов (VG).

Традиционное шифрование LVM

При традиционном шифровании LVM логические тома шифруются. Весь диск не шифруется.

С использованием традиционного шифрования LVM можно:

Расширьте LV при добавлении нового физического объема.
расширьте ЛВ при изменении размера существующего ФТ.

LVM на зашифрованных устройствах (LVM-on-crypt)

Рекомендуемый способ шифрования дисков — "LVM поверх зашифрованных устройств". Этот метод шифрует весь диск, а не только логический том.

С помощью "LVM поверх зашифрованных устройств" можно:

Расширьте логический том при добавлении нового физического тома.
расширьте ЛВ при изменении размера существующего ФТ.

Примечание.

Мы не рекомендуем смешивать традиционное шифрование LVM и "LVM поверх зашифрованных устройств" на одной виртуальной машине.

В следующих разделах приведены примеры использования LVM и "LVM поверх крипто". В примерах используются существующие значения для дисков, физических томов (PV), групп томов (VG), логических томов (LV), файловых систем, универсальных уникальных идентификаторов UUID и точек подключения. Замените эти значения собственными значениями в соответствии с вашей средой.

Расширение логического тома, когда в группе виртуальных томов есть доступное пространство

Традиционный способ изменения размера логических томов — это расширение логического тома, когда в группе томов имеется доступное пространство. Этот метод можно использовать для незашифрованных дисков, томов с традиционным шифрованием LVM и конфигураций "LVM поверх зашифрованных устройств".

Проверьте текущий размер файловой системы, которую необходимо увеличить:
```
df -h /mountpoint
```

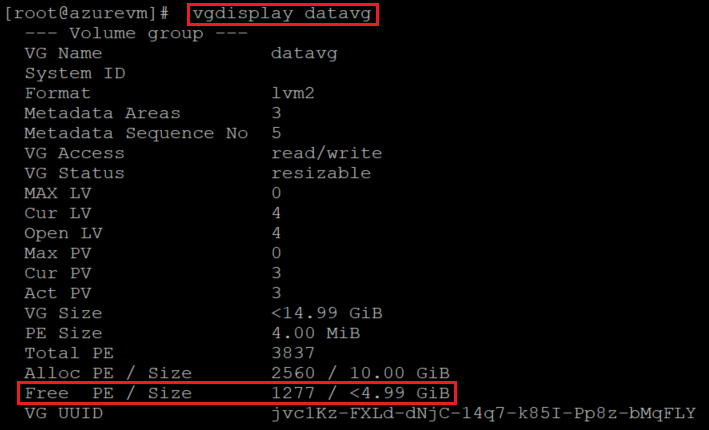

Убедитесь, что в VG достаточно места для увеличения LV.
```
sudo vgs
```
Также можно использовать vgdisplay:
```
sudo vgdisplay vgname
```

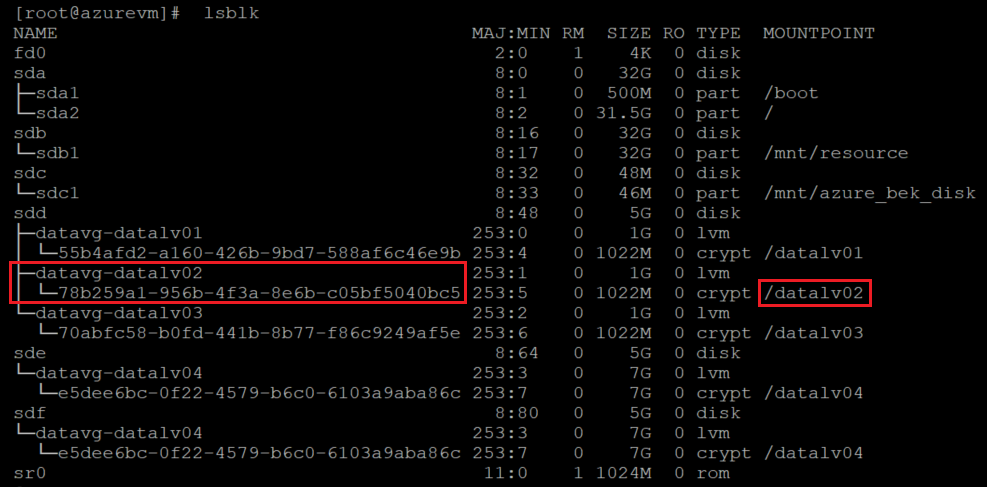

Определите, какой LV необходимо изменить.
```
sudo lsblk
```

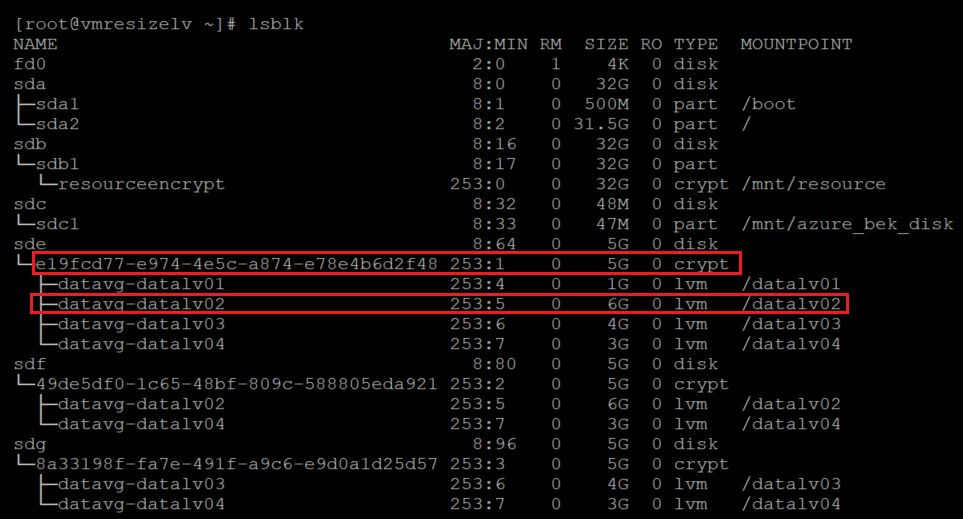

Для LVM на шифрованных устройствах отличие в том, что вывод показывает, что зашифрованный слой находится на уровне диска.

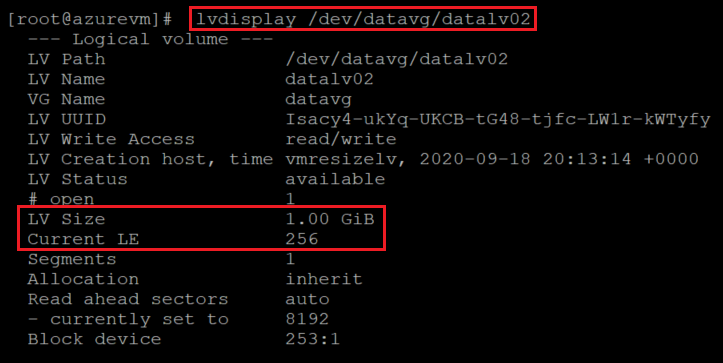

Проверьте размер ЛВ:
```
sudo lvdisplay lvname
```

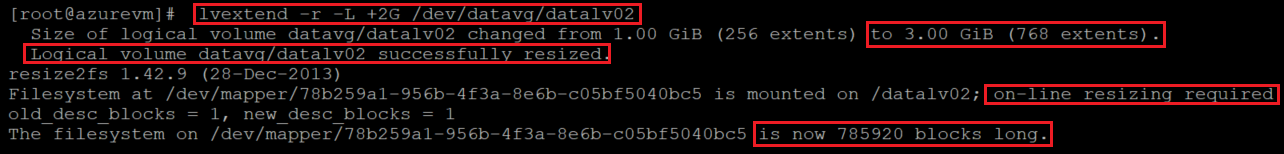

Увеличьте размер логического тома, используя -r для изменения размера файловой системы в подключенном режиме:
```
sudo lvextend -r -L +2G /dev/vgname/lvname
```
Проверьте новые размеры логического тома (LV) и файловой системы.
```
df -h /mountpoint
```
Выходные данные о размере показывают, что размер логического тома и файловой системы был успешно изменен.

Вы можете снова проверить сведения о логическом томе, чтобы подтвердить изменения на уровне логического тома:

sudo lvdisplay lvname

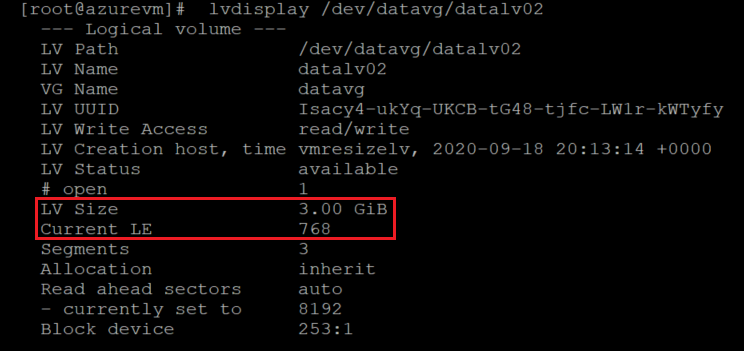

Снимок экрана: код, который подтверждает новые размеры с выделенными размерами.

Расширение традиционного тома LVM путем добавления нового физического тома

Если необходимо добавить новый диск для увеличения размера группы томов, расширьте традиционный том LVM, добавив новый физический том.

Проверьте текущий размер файловой системы, которую необходимо увеличить:
```
df -h /mountpoint
```

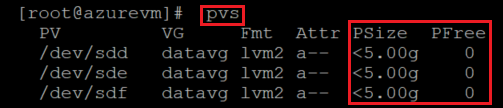

Проверьте текущую конфигурацию PV:
```
sudo pvs
```
Проверьте текущие сведения о группе томов:
```
sudo vgs
```

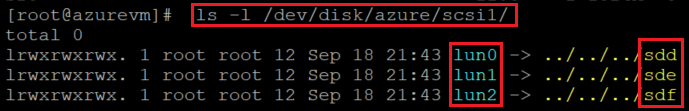

Проверьте текущий список дисков. Идентифицируйте диски данных, проверив устройства в папке /dev/disk/azure/scsi1/.
```
sudo ls -l /dev/disk/azure/scsi1/
```

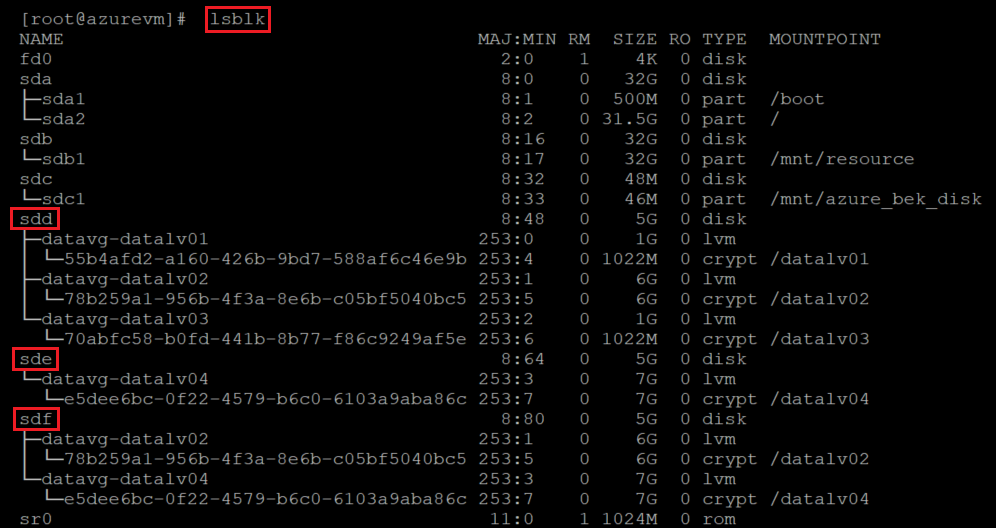

Проверьте выходные данные lsblk:
```
sudo lsbk
```
Подключите новый диск к виртуальной машине, следуя инструкциям из статьи Подключение диска данных к виртуальной машине Linux.

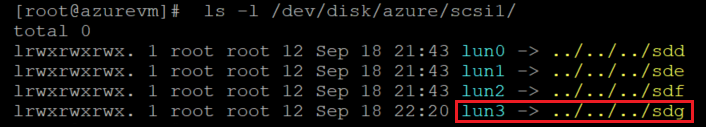

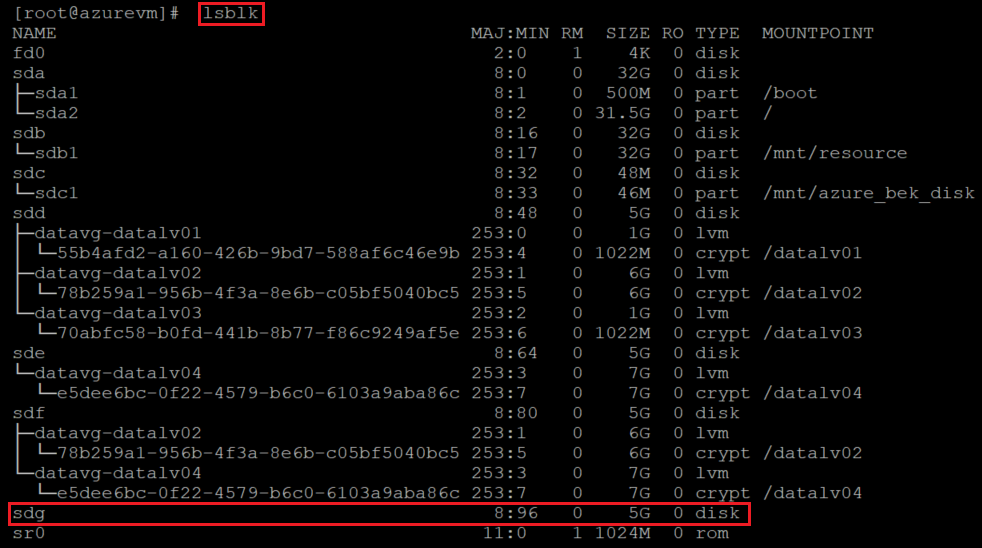

Проверьте список дисков и обратите внимание на новый диск.
```
sudo ls -l /dev/disk/azure/scsi1/
```
```
sudo lsblk
```
Создайте новый PV на новом диске данных.
```
sudo pvcreate /dev/newdisk
```
В этом методе используется весь диск в качестве физического тома без раздела. Вместо этого можно с помощью fdisk создать раздел, а затем использовать этот раздел для pvcreate.

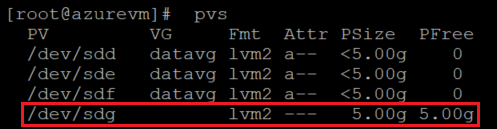

Убедитесь, что PV добавлен в список физических томов.
```
sudo pvs
```
Расширьте группу томов, добавив в нее новый физический том:
```
sudo vgextend vgname /dev/newdisk
```
Проверьте новый размер VG (Volume Group):
```
sudo vgs
```

Снимок экрана: код, который проверяет размер группы томов с выделенными результатами.

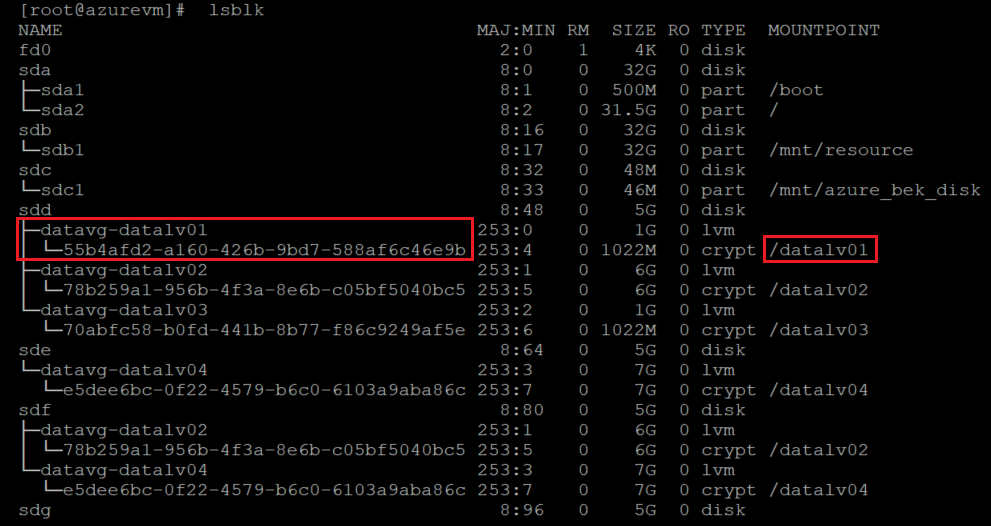

Используйте lsblk для определения ЛТ, который нужно изменить в размере.
```
sudo lsblk
```

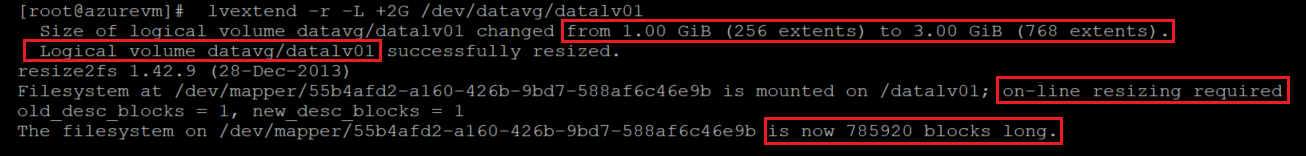

Увеличьте размер логического тома, используя -r для увеличения файловой системы в подключенном режиме:
```
sudo lvextend -r -L +2G /dev/vgname/lvname
```
Проверьте новые размеры логического тома и файловой системы:
```
df -h /mountpoint
```
Внимание

При использовании шифрования данных Azure в традиционных конфигурациях LVM зашифрованный слой создается на уровне логического тома, а не на уровне диска.

На этом этапе зашифрованный слой распространяется на новый диск. Фактический диск данных не имеет параметров шифрования на уровне платформы, поэтому состояние его шифрования не обновляется.

Ниже приведены некоторые причины, по которым рекомендуется подход "LVM поверх зашифрованных устройств".

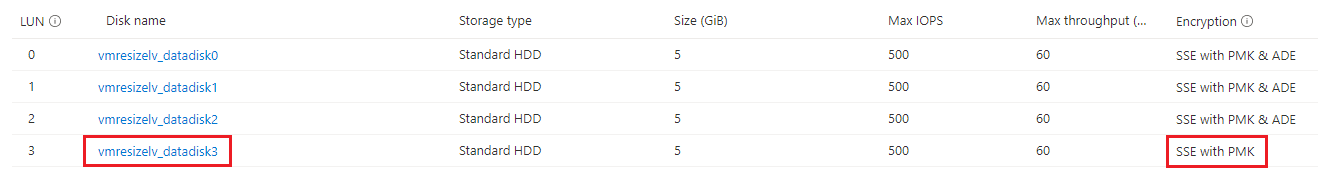

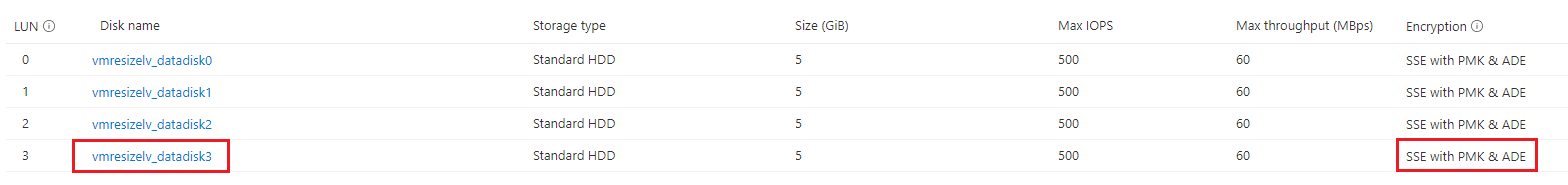

Проверьте сведения о шифровании на портале:

Чтобы обновить параметры шифрования на диске, добавьте новый логический том и включите соответствующее расширение на виртуальной машине.
Добавьте новый логический том, создайте на нем файловую систему и добавьте его в /etc/fstab.
Снова задайте расширение шифрования. В этот раз вы будете утверждать параметры шифрования на новом диске данных на уровне платформы. Вот пример с использованием CLI:
```
az vm encryption enable -g ${RGNAME} --name ${VMNAME} --disk-encryption-keyvault "<your-unique-keyvault-name>"
```
Проверьте сведения о шифровании на портале:

После обновления параметров шифрования можно удалить новый логический том. Также удалите запись из /etc/fstab и /etc/crypttab, которые вы создали.

Снимок экрана, показывающий код, который удаляет новый логический том, при этом выделены удаленная вкладка файловой системы (FS) и вкладка шифрования.

Выполните следующие действия, чтобы завершить очистку.

Размонтируйте логический том:
```
sudo umount /mountpoint
```
Закройте зашифрованный слой тома:
```
sudo cryptsetup luksClose /dev/vgname/lvname
```
Удалите LV:
```
sudo lvremove /dev/vgname/lvname
```

Расширьте стандартный том LVM путем изменения размера существующего физического тома (ФТ)

В некоторых сценариях ограничения могут потребовать изменения размера существующего диска. Это делается следующим образом:

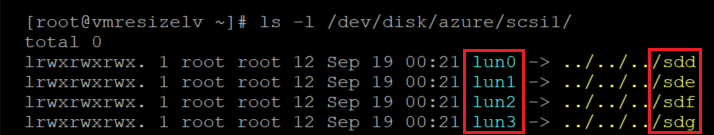

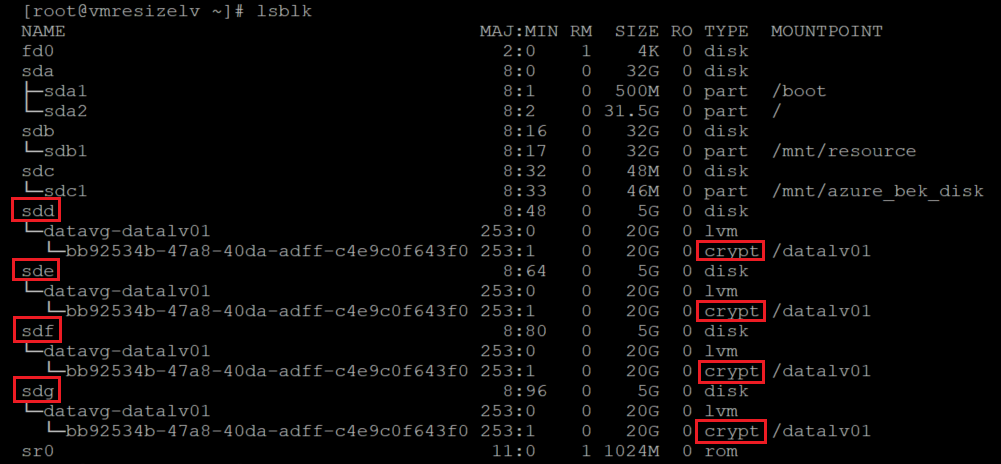

Определите зашифрованные диски:
```
sudo ls -l /dev/disk/azure/scsi1/
```
```
sudo lsblk -fs
```

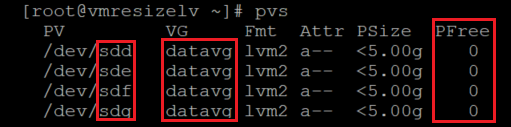

Проверьте информацию о PV:
```
sudo pvs
```
Результаты на изображении показывают, что в настоящее время используется все пространство на всех физических томах.

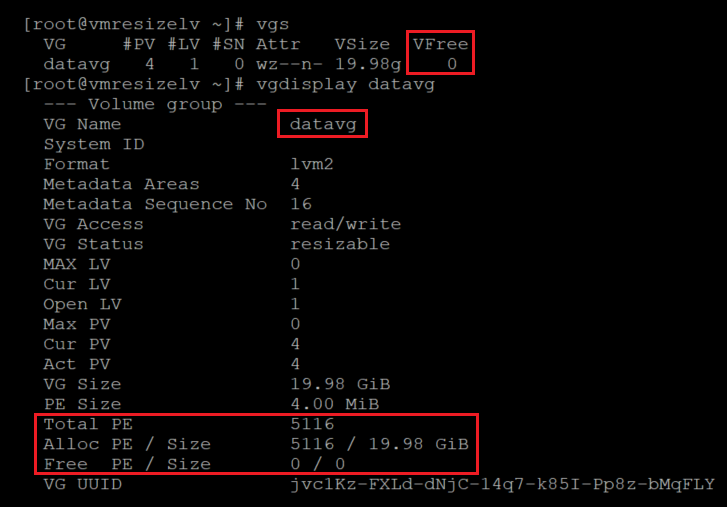

Проверьте информацию о VG (группе томов):
```
sudo vgs
sudo vgdisplay -v vgname
```
Проверьте размеры дисков. Используя fdisk или lsblk, можно вывести список размеров дисков.
```
for disk in `sudo ls -l /dev/disk/azure/scsi1/* | awk -F/ '{print $NF}'` ; do echo "sudo fdisk -l /dev/${disk} | grep ^Disk "; done | bash

sudo lsblk -o "NAME,SIZE"
```

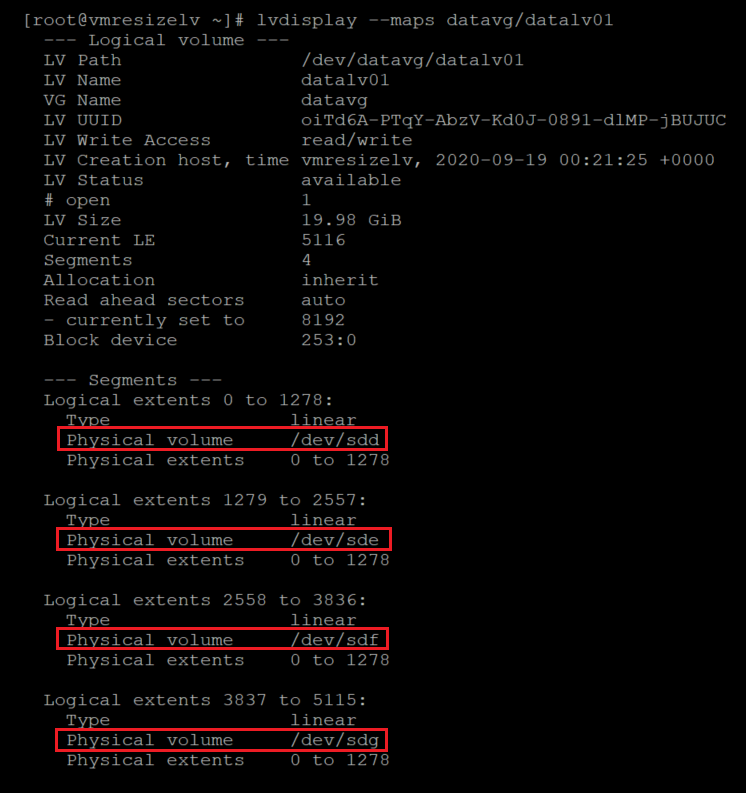

Здесь мы определили, какие физические тома связаны с какими логическими томами, используя lsblk -fs. Связи можно определить, запустив lvdisplay.
```
sudo lvdisplay --maps VG/LV
sudo lvdisplay --maps datavg/datalv1
```
В этом случае все четыре диска данных являются частью одной группы томов (VG) и одного логического тома (LV). В вашем случае конфигурация может быть иной.
Проверьте текущее использование файловой системы:
```
df -h /datalvm*
```
Измените размер дисков данных, следуя инструкциям в разделе Расширение управляемого диска Azure. Для этого можно использовать портал, CLI или PowerShell.

Внимание

Некоторые диски данных на виртуальных машинах Linux можно изменить размер без остановки виртуальной машины, чтобы убедиться, что ваши диски соответствуют требованиям, проверьте [Развернуть виртуальные жесткие диски на виртуальной машине Linux](/azure/virtual-machines/linux/expand-disks?tabs=ubuntu#expand-an-azure-managed-disk).
Запустите виртуальную машину и проверьте новые размеры с помощью fdisk.
```
for disk in `sudo ls -l /dev/disk/azure/scsi1/* | awk -F/ '{print $NF}'` ; do echo "sudo fdisk -l /dev/${disk} | grep ^Disk "; done | bash

sudo lsblk -o "NAME,SIZE"
```
В данном случае размер /dev/sdd был изменен с 5 ГБ на 20 ГБ.

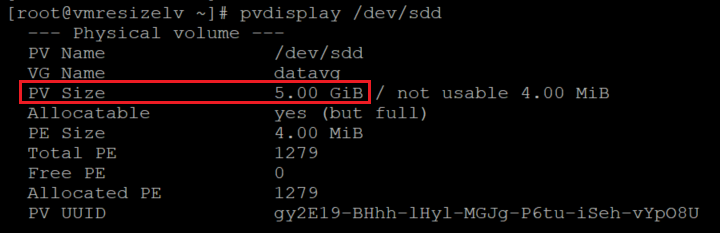

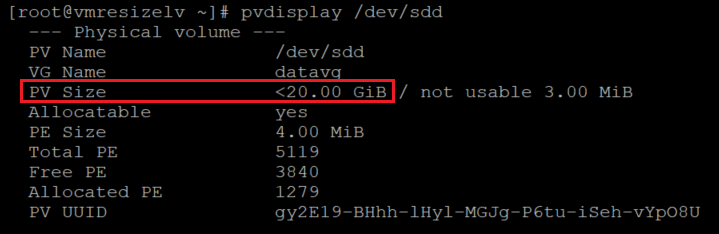

Проверьте текущий размер физического тома (PV):
```
sudo pvdisplay /dev/resizeddisk
```
Несмотря на то, что размер диска был изменен, физический объем все еще имеет прежний размер.
Измените размер PV:
```
sudo pvresize /dev/resizeddisk
```

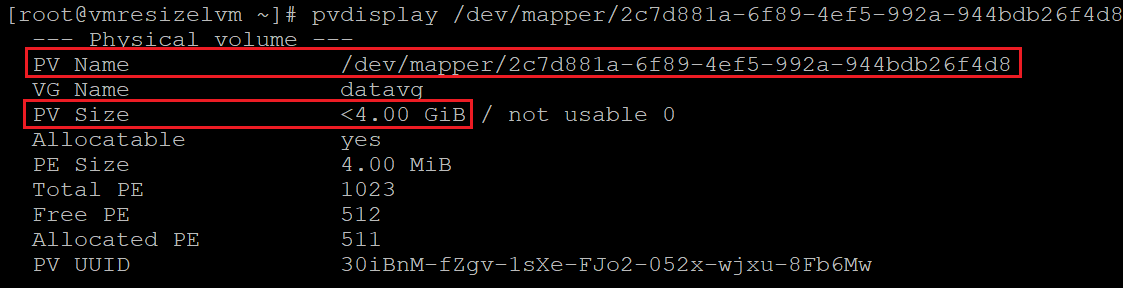

Проверьте размер физического тома:
```
sudo pvdisplay /dev/resizeddisk
```
Примените ту же процедуру ко всем дискам, размер которых нужно изменить.

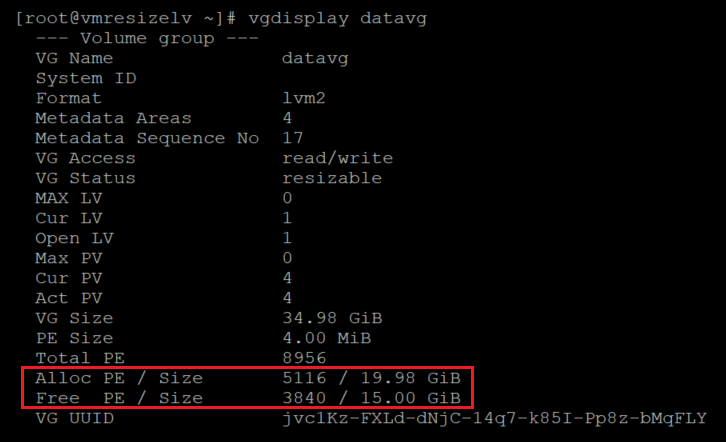

Проверьте сведения о группе томов.
```
sudo vgdisplay vgname
```
Теперь в VG достаточно места для выделения LVs.

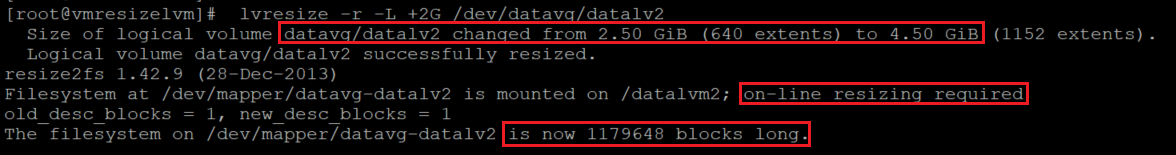

Измените размер LV (логического тома):

sudo lvresize -r -L +5G vgname/lvname
sudo lvresize -r -l +100%FREE /dev/datavg/datalv01

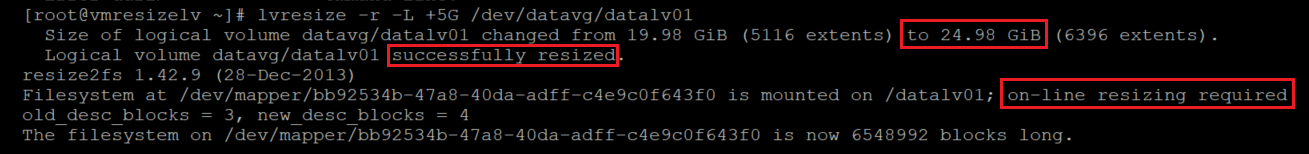

Снимок экрана: код, который изменяет размер L V с выделенными результатами.

Проверьте размер файловой системы:
```
df -h /datalvm2
```

Расширьте LVM-на-шифре том, добавив новый PV

Можно также расширить том "LVM на зашифрованных устройствах" путем добавления нового физического тома. Этот метод в точности соответствует действиям, описанным в разделе Настройка LVM и RAID поверх зашифрованных устройств. См. разделы, в которых объясняется, как добавить новый диск и настроить его в конфигурации "LVM поверх зашифрованных устройств".

С помощью этого метода можно добавить пространство к существующему логическому тому (ЛТ). Или же можно создать новые VGs или LVs.

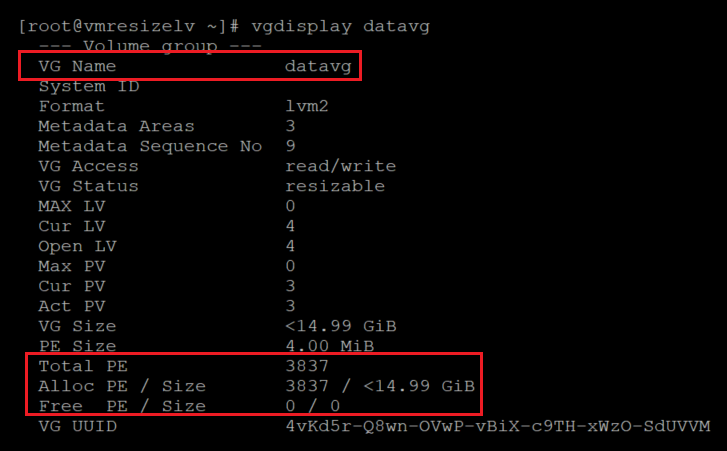

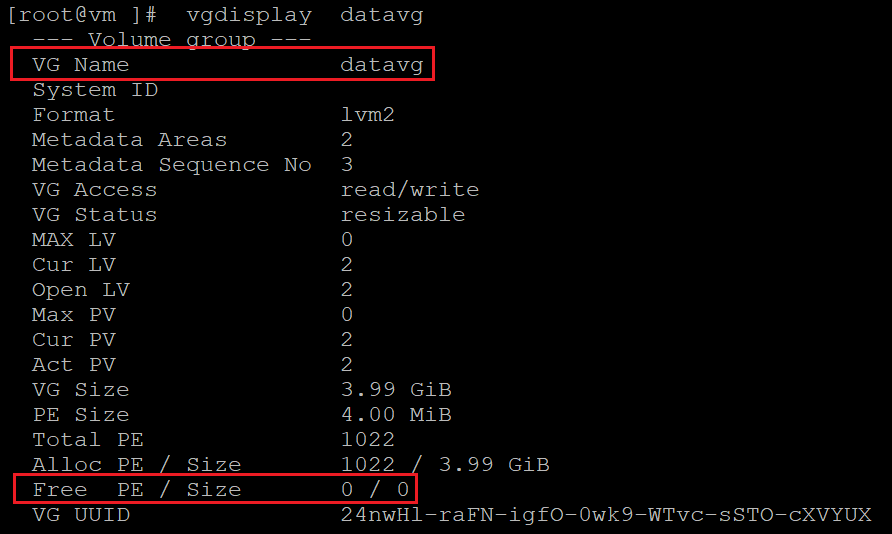

Проверьте текущий размер вашей "VG" (группы томов):
```
sudo vgdisplay vgname
```

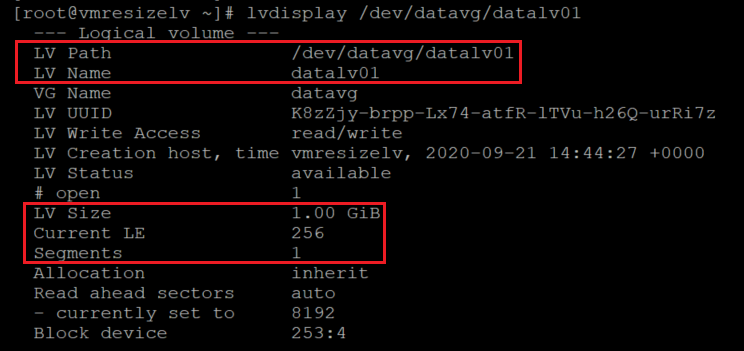

Проверьте размер файловой системы и логического тома, который необходимо расширить:
```
sudo lvdisplay /dev/vgname/lvname
```
```
df -h mountpoint
```
Добавьте новый диск данных в виртуальную машину и идентифицируйте его.

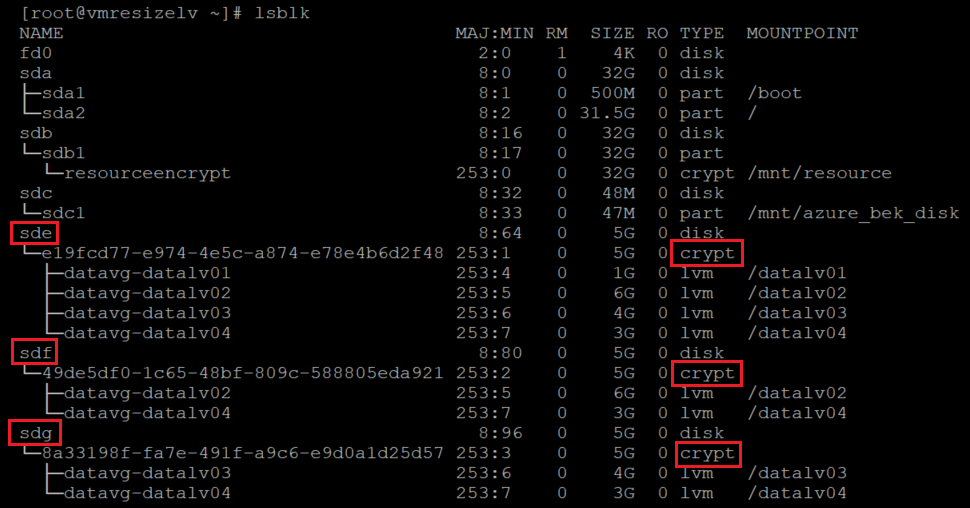

Перед добавлением нового диска проверьте диски:
```
sudo fdisk -l | egrep ^"Disk /"
```
Вот еще один способ проверить диски перед добавлением нового диска:
```
sudo lsblk
```
Для добавления нового диска можно использовать PowerShell, Azure CLI или портал Azure. Дополнительные сведения см. в статье Подключение диска данных к виртуальной машине Linux.

Схема имен ядра применяется к новому добавленному устройству. Обычно новому диску назначается следующая доступная буква. В данном случае добавленный диск обозначается как sdd.

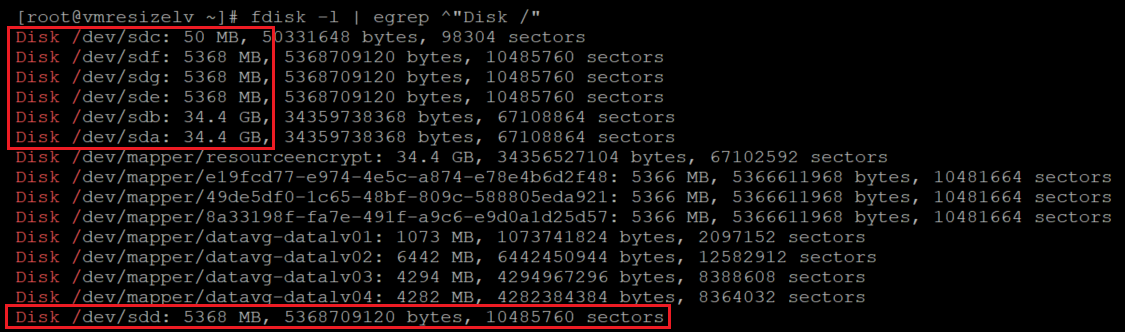

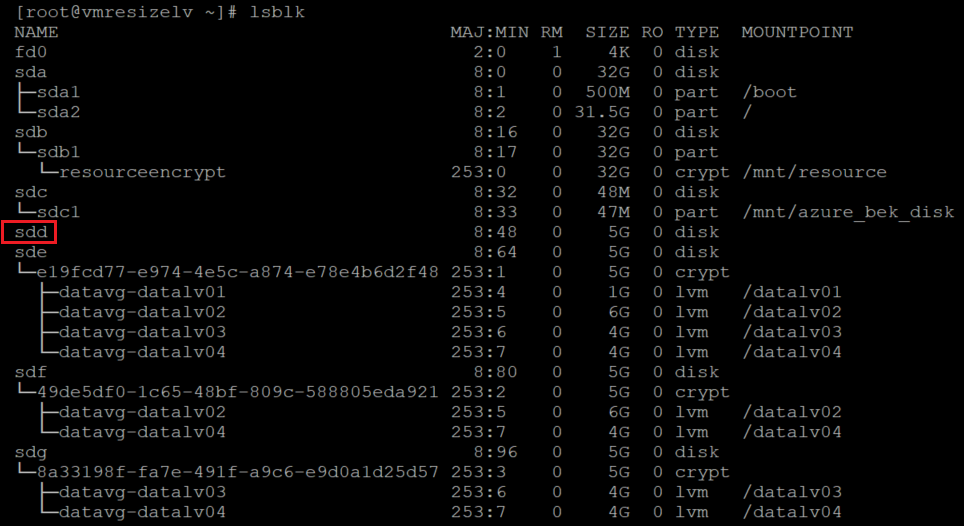

Проверьте диски, чтобы убедиться, что новый диск добавлен:
```
sudo fdisk -l | egrep ^"Disk /"
```
```
sudo lsblk
```

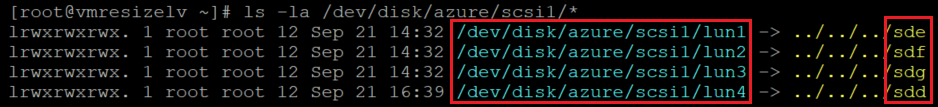

Создайте файловую систему поверх недавно добавленного диска. Сопоставьте диск со связанными устройствами в /dev/disk/azure/scsi1/.
```
sudo ls -la /dev/disk/azure/scsi1/
```
```
sudo mkfs.ext4 /dev/disk/azure/scsi1/${disk}
```
Снимок экрана, показывающий дополнительный код, который создает файловую систему и сопоставляет диск с подключёнными устройствами, причём результаты выделены.
Создайте временную точку подключения для нового добавленного диска:
```
newmount=/data4
sudo mkdir ${newmount}
```

Добавьте недавно созданную файловую систему в /etc/fstab.

sudo blkid /dev/disk/azure/scsi1/lun4| awk -F\" '{print "UUID="$2" '${newmount}' "$4" defaults,nofail 0 0"}' >> /etc/fstab

Подключите только что созданную файловую систему:
```
sudo mount -a
```

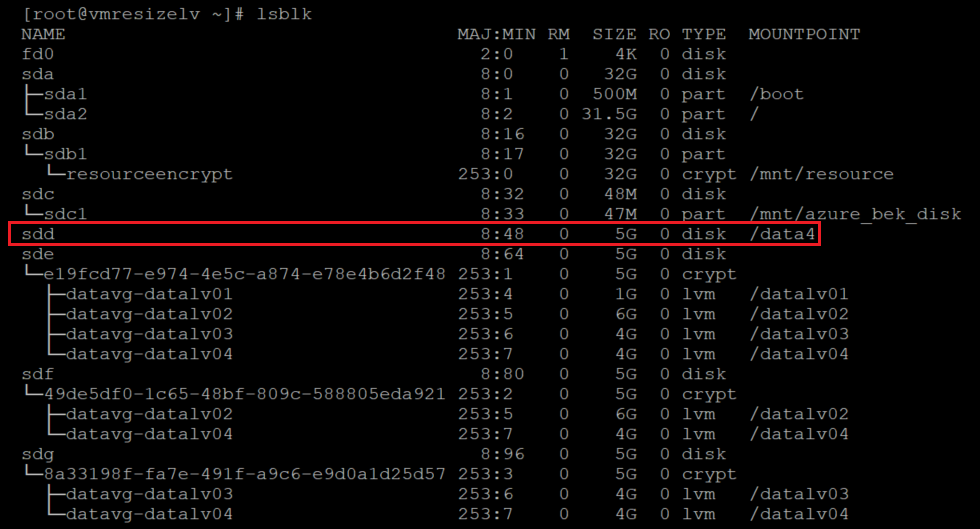

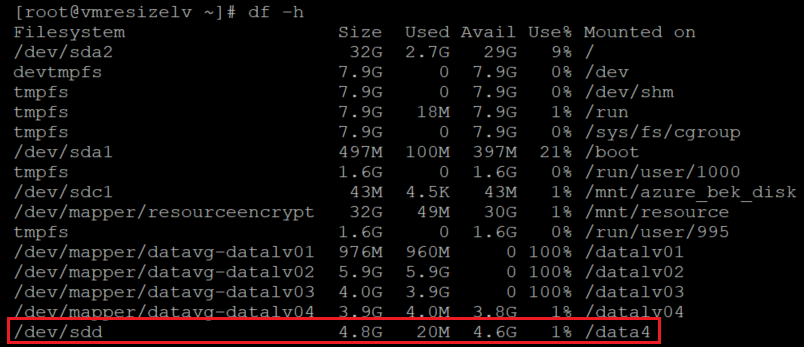

Убедитесь, что новая файловая система смонтирована:
```
df -h
```
```
sudo lsblk
```
Перезапустите шифрование, запущенное ранее для дисков данных.

Совет

Для "LVM на зашифрованных устройствах" мы рекомендуем использовать EncryptFormatAll. В противном случае при настройке дополнительных дисков может появиться двойное шифрование.

Дополнительные сведения см. в статье Настройка диспетчера логических томов и RAID поверх зашифрованных устройств.

Приведем пример:
```
az vm encryption enable \
--resource-group ${RGNAME} \
--name ${VMNAME} \
--disk-encryption-keyvault ${KEYVAULTNAME} \
--key-encryption-key ${KEYNAME} \
--key-encryption-keyvault ${KEYVAULTNAME} \
--volume-type "DATA" \
--encrypt-format-all \
-o table
```

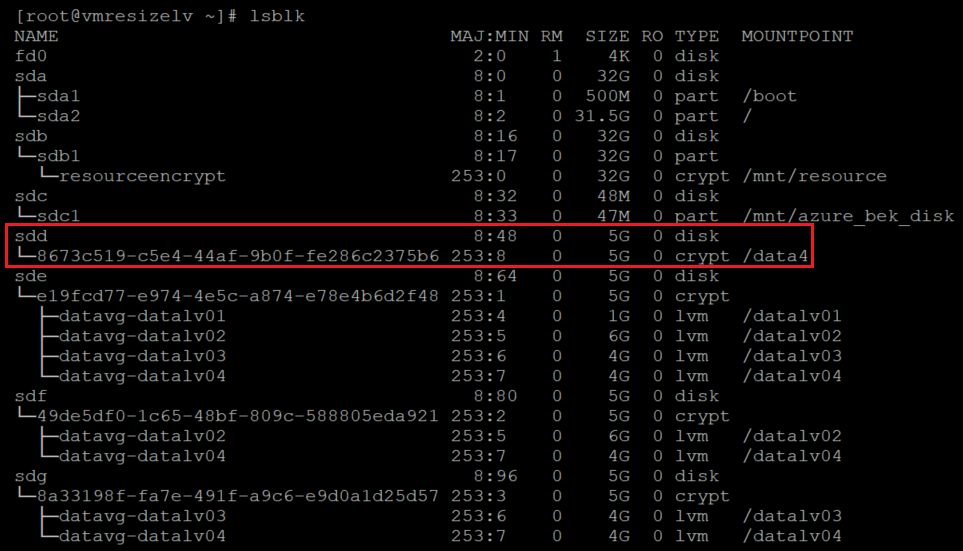

После завершения шифрования на новом добавленном диске появится слой шифрования:
```
sudo lsblk
```
Отключите зашифрованный слой нового диска:
```
sudo umount ${newmount}
```

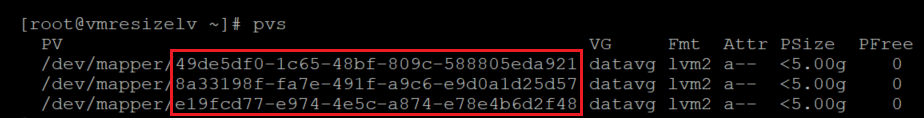

Проверьте текущие сведения о физическом диске:
```
sudo pvs
```
Создайте физический том поверх зашифрованного слоя диска. Возьмите имя устройства из предыдущей команды lsblk. Добавьте модуль сопоставления /dev/ перед именем устройства, чтобы создать PV:
```
sudo pvcreate /dev/mapper/mapperdevicename
```
Появится предупреждение об очистке текущей сигнатуры ext4 fs. Это предупреждение ожидаемо. Ответьте на этот вопрос y.

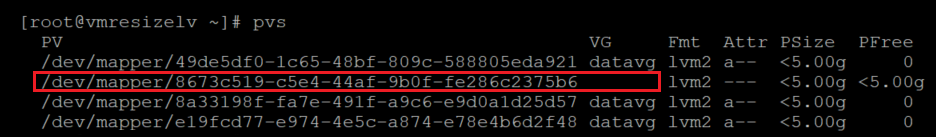

Убедитесь, что новый физический том добавлен в конфигурацию LVM:
```
sudo pvs
```
Добавьте новый физический том в группу томов, которую необходимо увеличить.
```
sudo vgextend vgname /dev/mapper/nameofhenewpv
```

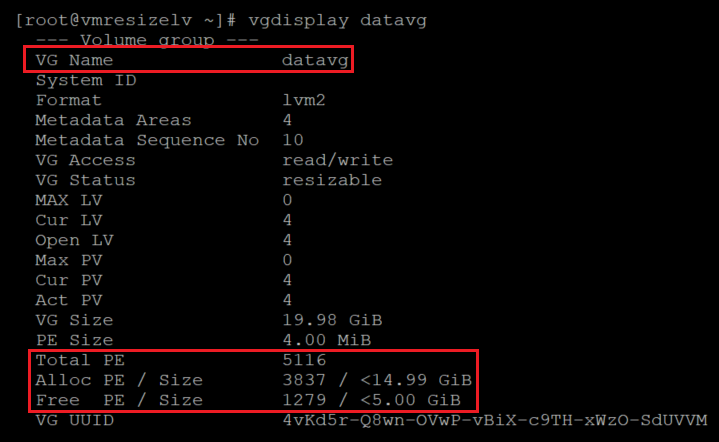

Проверьте новый размер и свободное пространство ГТ:
```
sudo vgdisplay vgname
```
Обратите внимание на увеличение количества Total PE и Free PE / Size.

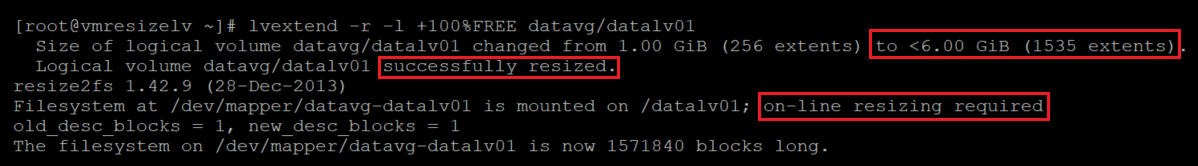

Увеличьте размер логического тома и файловой системы. Используйте параметр -r в lvextend. В этом примере мы добавляем к заданному логическому тому все доступное пространство из группы томов (ГТ).
```
sudo lvextend -r -l +100%FREE /dev/vgname/lvname
```

Выполните следующие действия, чтобы проверить изменения.

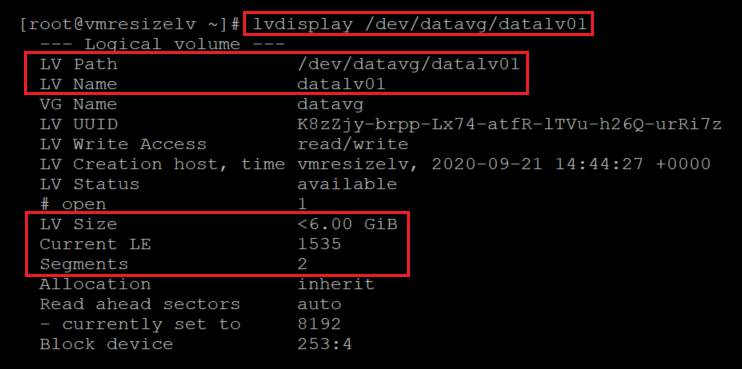

Проверьте размер LV (логического тома):
```
sudo lvdisplay /dev/vgname/lvname
```
Проверьте новый размер файловой системы:
```
df -h /mountpoint
```

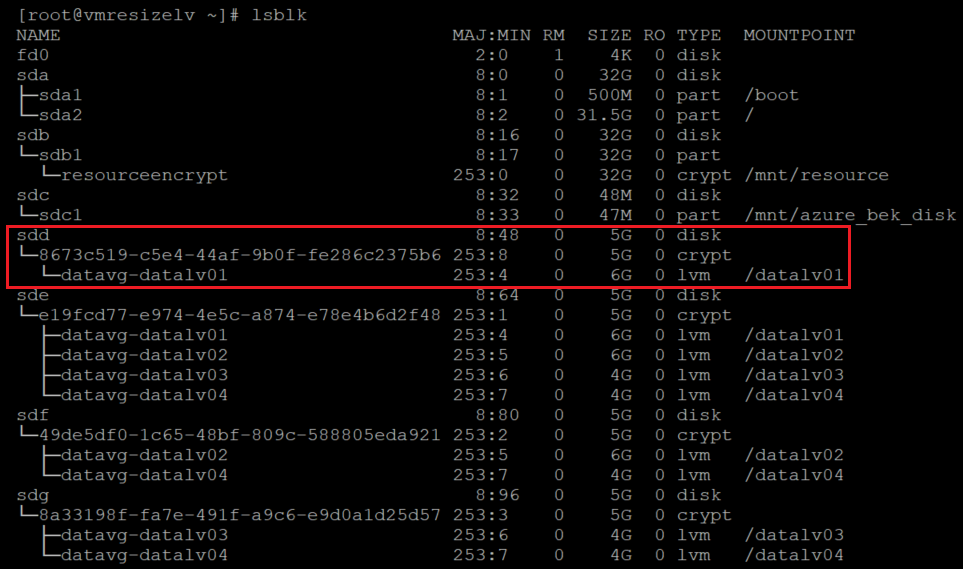

Убедитесь, что слой LVM располагается поверх зашифрованного слоя:
```
sudo lsblk
```
Если использовать команду lsblk без параметров, точки подключения будут отображаться несколько раз. Команда выполняет сортировку по устройствам и логическим томам.

Возможно, потребуется использовать lsblk -fs. В этой команде -fs изменяет порядок сортировки таким образом, чтобы точки подключения отображались один раз. Диски отображаются несколько раз.
```
sudo lsblk -fs
```

Расширение LVM на шифрованном томе путем изменения размера существующего физического тома

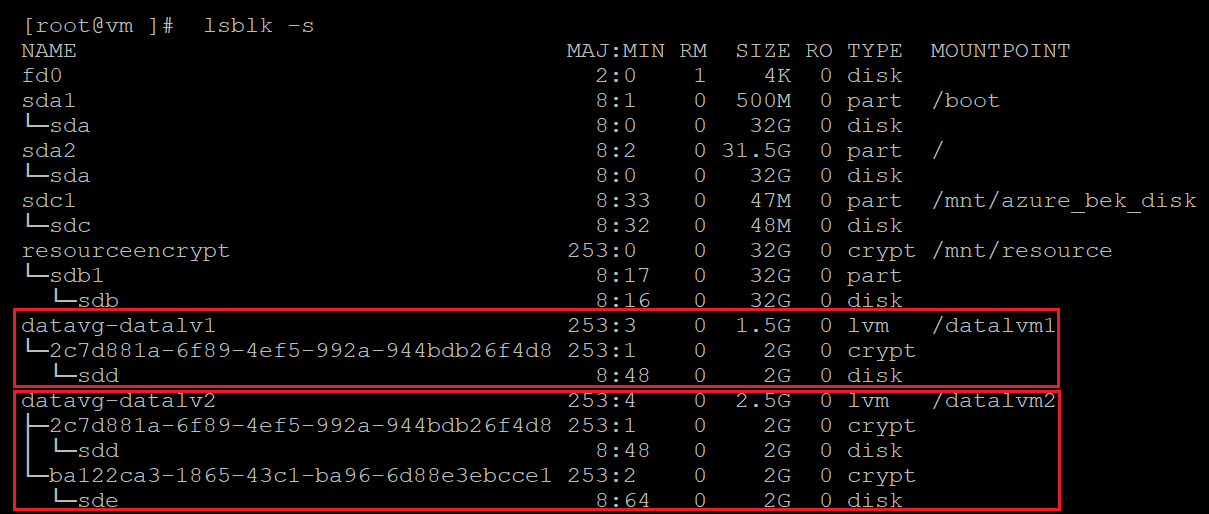

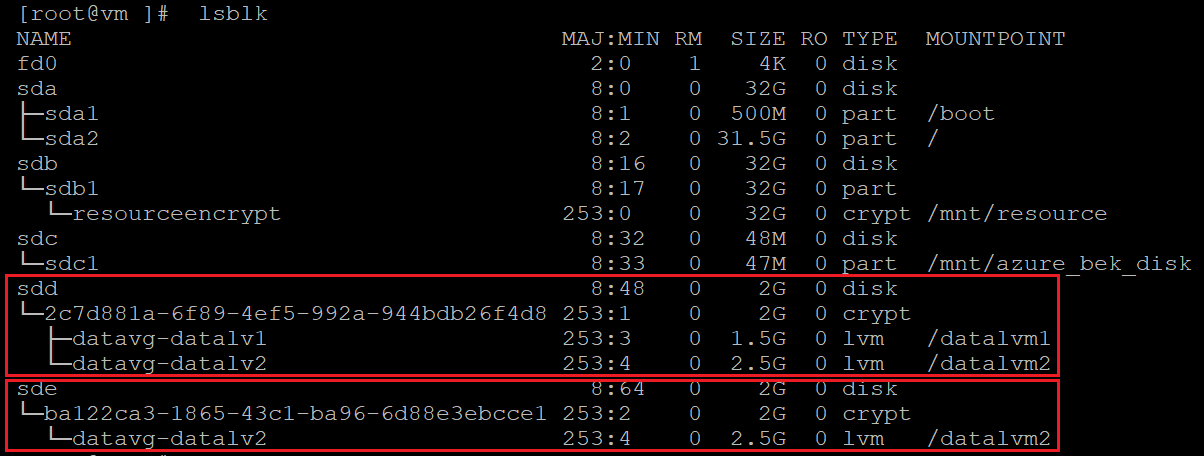

Определите зашифрованные диски:
```
sudo lsblk
```
```
sudo lsblk -s
```

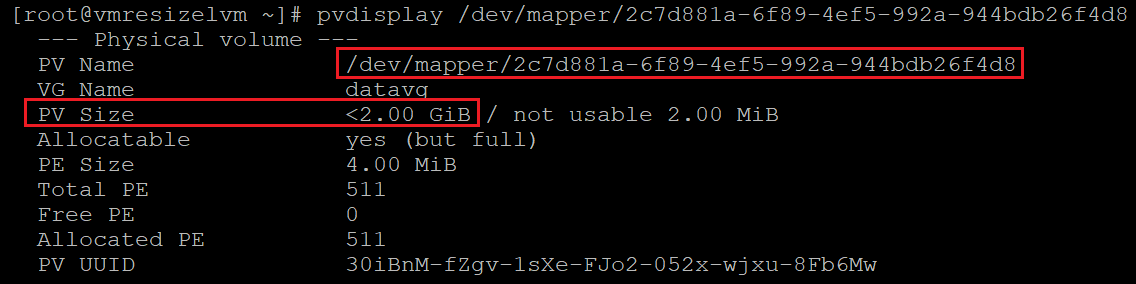

Проверьте сведения о физическом томе:
```
sudo pvs
```

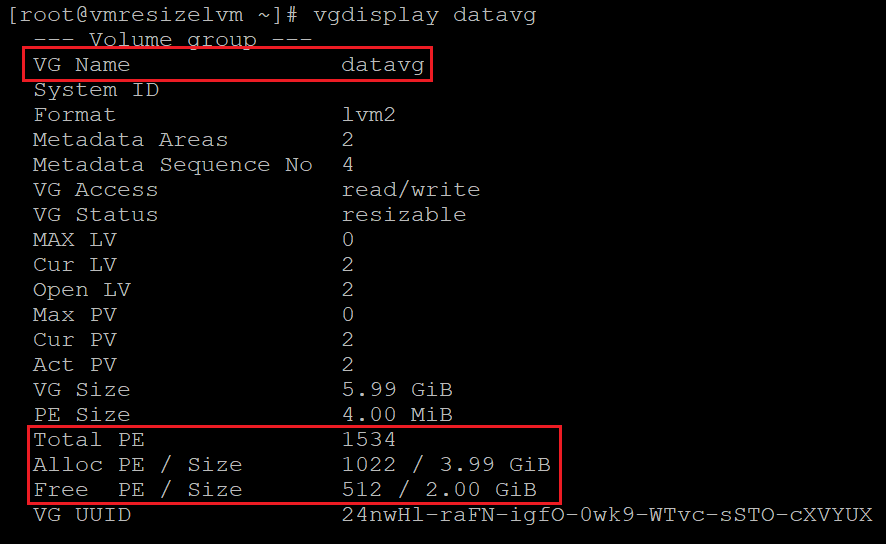

Проверьте информацию о VG (группе томов):
```
sudo vgs
```

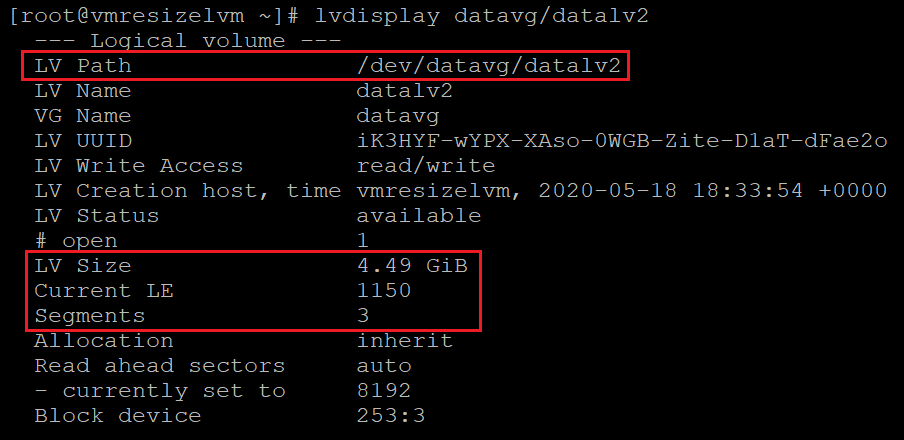

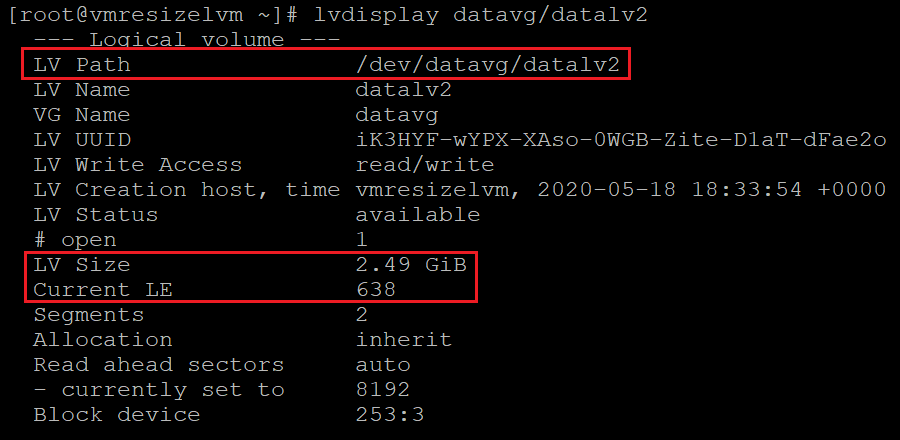

Проверьте вашу информацию о LV (логическом томе):
```
sudo lvs
```
Проверьте использование файловой системы:
```
df -h /mountpoint(s)
```

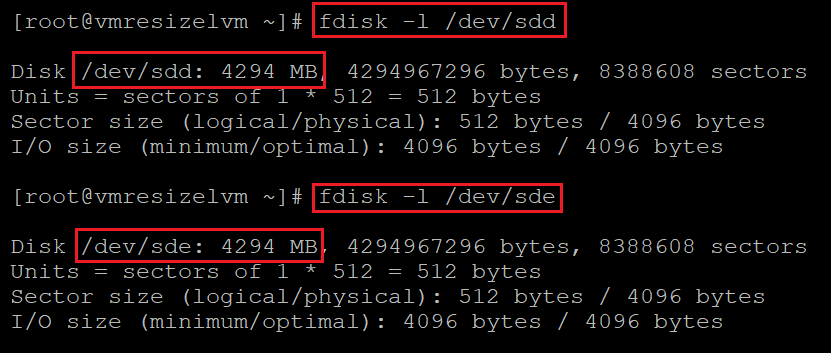

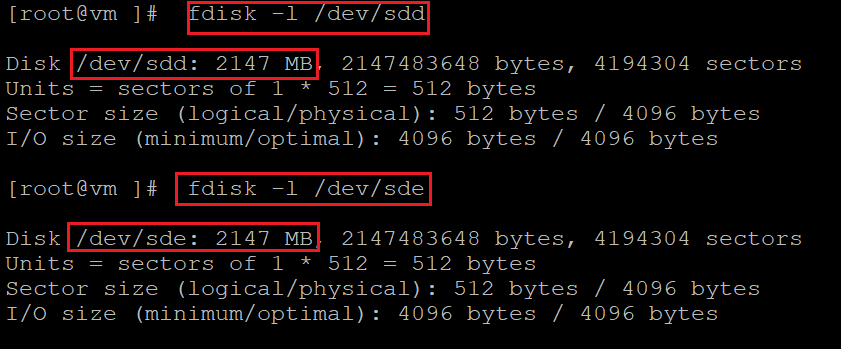

Проверьте размеры дисков:

sudo fdisk
sudo fdisk -l | egrep ^"Disk /"
sudo lsblk

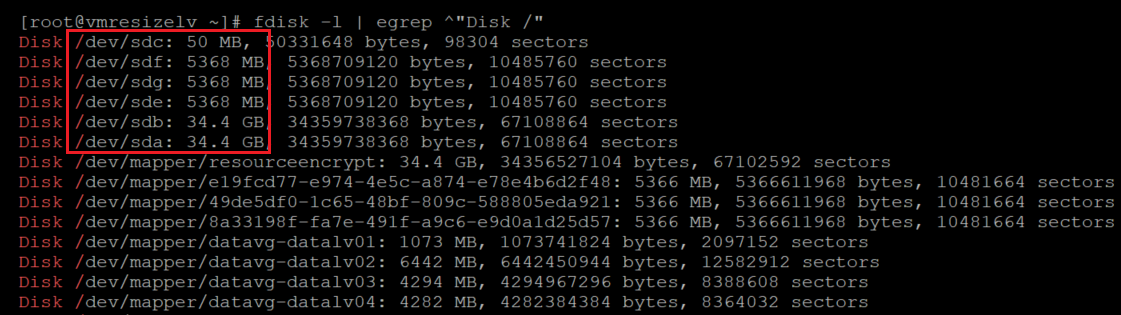

Снимок экрана: код, который проверяет размер дисков с выделенными результатами.

Измените размер диска с данными. Для этого можно использовать портал, CLI или PowerShell. Дополнительные сведения см. в разделе об изменении дисков в статье Расширение виртуальных жестких дисков на виртуальной машине Linux.

Внимание

Изменить размер виртуальных дисков во время работы виртуальной машины невозможно. На этом шаге освободите вашу виртуальную машину.
Проверьте размеры дисков:
```
sudo fdisk
sudo fdisk -l | egrep ^"Disk /"
sudo lsblk
```
В данном случае размер обоих дисков был изменен с 2 ГБ до 4 ГБ. Однако размер файловой системы, логического тома и физического тома остаётся прежним.
Проверьте текущий размер физического тома (PV). Помните, что на LVM-на-крипте физический том — это устройство /dev/mapper/, а не устройство /dev/sd*.
```
sudo pvdisplay /dev/mapper/devicemappername
```

Измените размер PV:

sudo pvresize /dev/mapper/devicemappername

Снимок экрана, показывающий код, который изменяет размер физического тома, с выделенными результатами.

Проверьте новый размер физического тома:
```
sudo pvdisplay /dev/mapper/devicemappername
```
Измените размер зашифрованного слоя на физическом томе:
```
sudo cryptsetup resize /dev/mapper/devicemappername
```
Примените ту же процедуру ко всем дискам, размер которых нужно изменить.
Проверьте информацию о VG (группе томов):
```
sudo vgdisplay vgname
```
Теперь в VG достаточно места для выделения LVs.
Проверьте сведения о LV (логическом томе):
```
sudo lvdisplay vgname/lvname
```
Проверьте использование файловой системы:
```
df -h /mountpoint
```
Измените размер LV (логического тома):
```
sudo lvresize -r -L +2G /dev/vgname/lvname
```
Здесь мы используем параметр -r, чтобы также изменить размер файловой системы.
Проверьте сведения о LV (логическом томе):
```
sudo lvdisplay vgname/lvname
```
Проверьте использование файловой системы:
```
df -h /mountpoint
```

Примените ту же процедуру изменения размера к любому другому логическому тому, для которого она требуется.

Следующие шаги

Устранение неполадок с Шифрованием дисков Azure

Обратная связь

Были ли сведения на этой странице полезными?

Last updated on 2026-02-26
