Создание графиков в Power BI

ОБЛАСТЬ ПРИМЕНЕНИЯ: Служба Power BI Power BI Desktop

Линейчатая диаграмма — это ряд точек данных, представленных точками и подключенными прямыми линиями. Линейчатая диаграмма может иметь одну или несколько строк. Графики имеют ось x и y. Приведем пример:

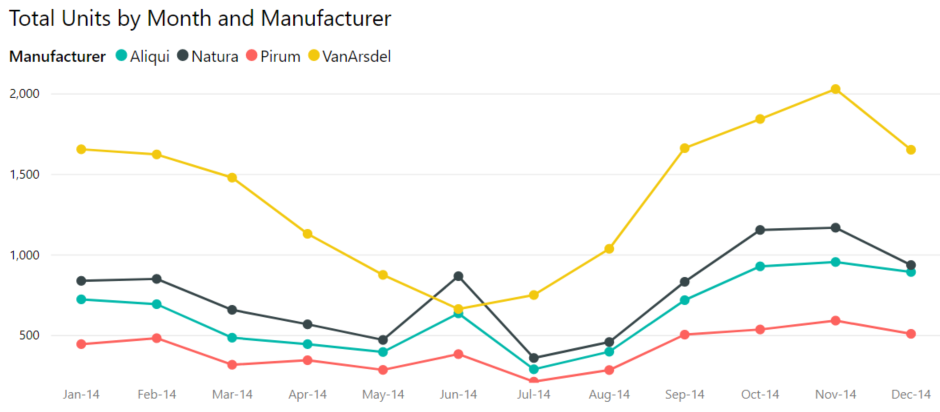

Снимок экрана: простая линейчатая диаграмма.

Необходимые компоненты

В этом руководстве используется пример продаж и маркетинга для создания линейной диаграммы, отображающей продажи по категориям.

  1. Скачайте образец PBIX-файла на рабочий стол.

  2. В Power BI Desktop выберите отчет "Открыть файл>".

  3. Перейдите к файлу PBIX "Продажи и маркетинг" и выберите команду "Открыть".

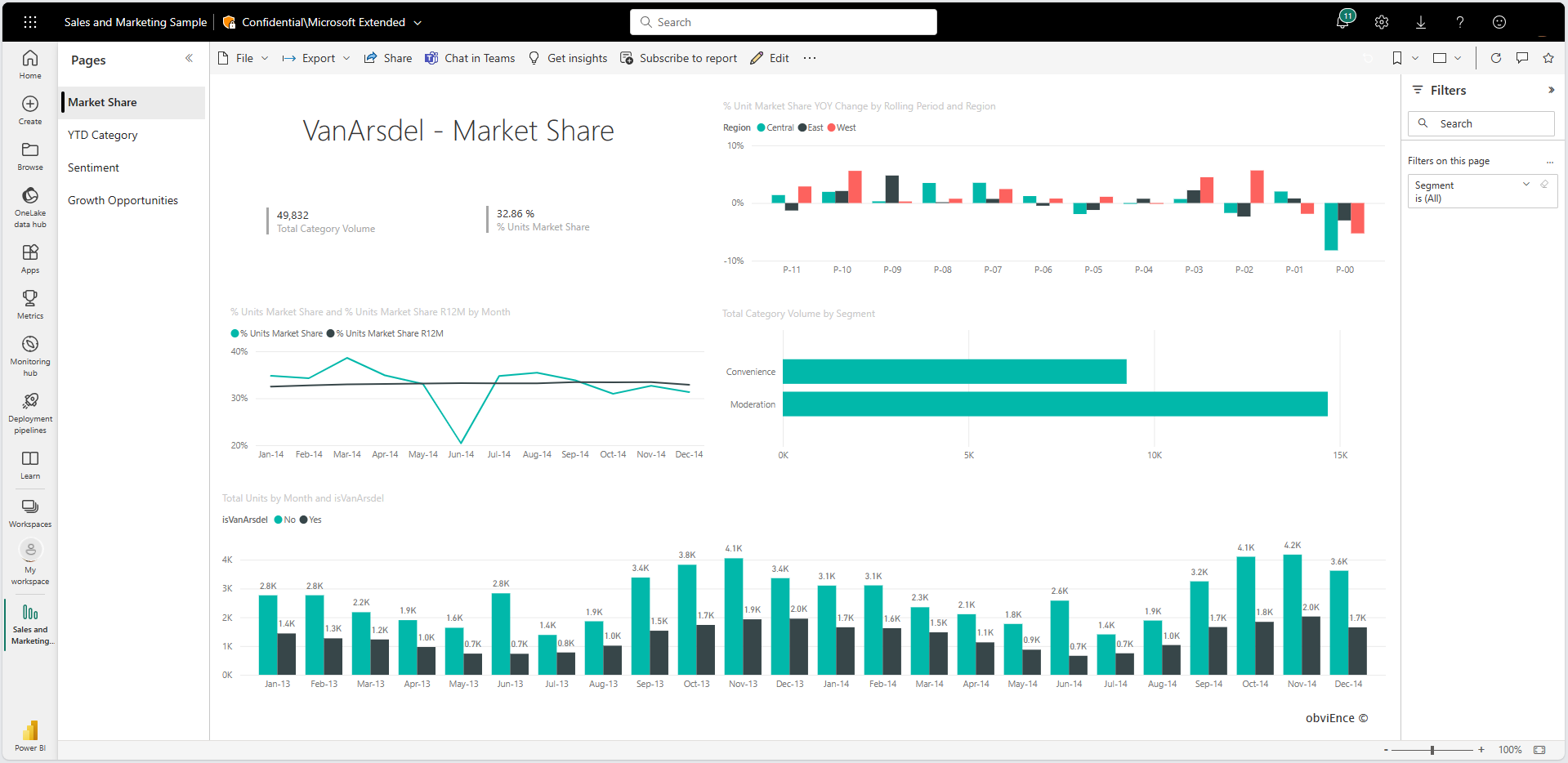

  4. Файл PBIX для продаж и маркетинга открывается в представлении отчета.

  5. В нижней части выберите зеленый плюс символ , чтобы добавить новую страницу в отчет.

Примечание.

Если вы хотите поделиться отчетом с коллегой, вам нужно иметь отдельные лицензии Power BI Pro или отчет необходимо сохранить в емкости Premium.

Создание линейной диаграммы

  1. В области данных разверните salesFact и установите флажок рядом с общими единицами. Затем разверните узел Date и установите флажок рядом с месяцем. Power BI создает гистограмму на холсте отчета:

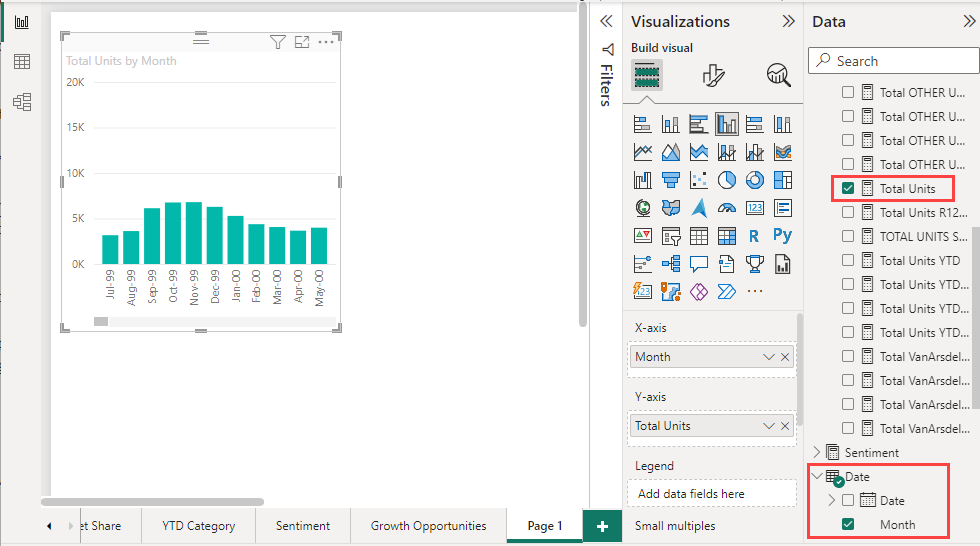

    Снимок экрана: область данных с выбранными полями данных.

  2. Преобразуйте диаграмму в график, выбрав значок диаграммы в области "Визуализации ":

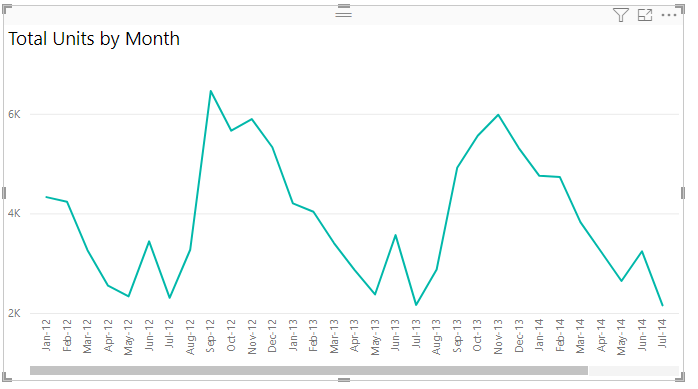

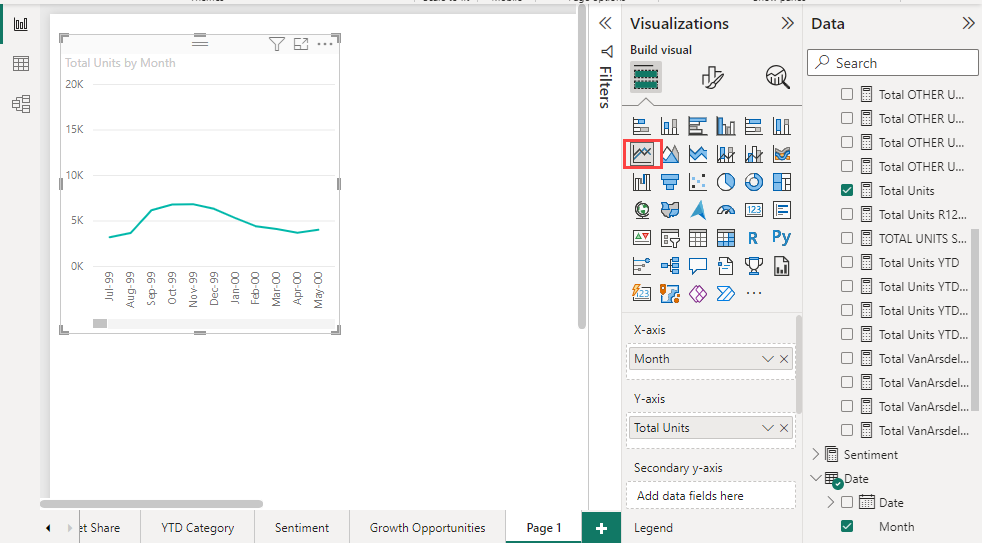

    Снимок экрана: преобразованная диаграмма.

  3. Отфильтруйте график, чтобы отобразить данные за 2012-2014 год. Если область "Фильтры" свернута, разверните ее. Перетащите поле "Год" из области данных в область "Фильтры". Удалите его под заголовком "Фильтры" на этом визуальном элементе:

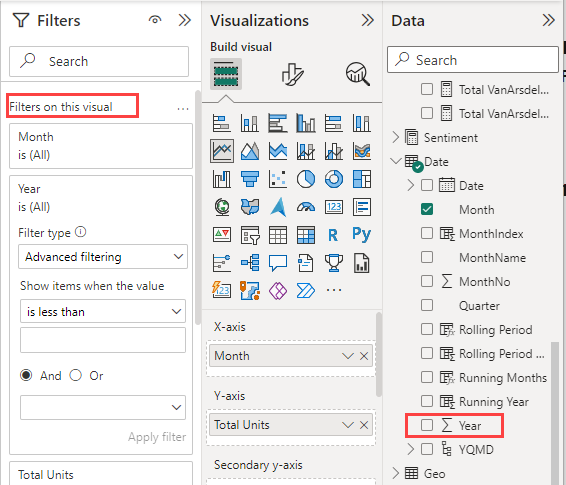

    Снимок экрана: область

    Измените расширенную фильтрацию на базовую, а затем выберите 2012, 2013 и 2014.

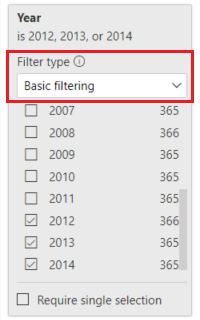

    Снимок экрана: список базовых фильтров.

  4. При необходимости настройте размер и цвет заголовка диаграммы.

    Снимок экрана: измененное название.

Добавление строк на диаграмму

Графики могут отображать несколько строк. В некоторых случаях значения в строках настолько отличаются, что строки не отображаются хорошо вместе. В этом разделе вы добавите строки в диаграмму и узнаете, как отформатировать диаграмму, когда значения, представленные линиями, достаточно отличаются, чтобы вызвать проблемы с отображением.

Добавление строк

Вместо просмотра общих единиц для всех регионов в виде одной строки на диаграмме можно разделить общее количество единиц по регионам. Добавьте строки, перетащив географический>регион на диаграмму. Вот как выглядит после добавления строк:

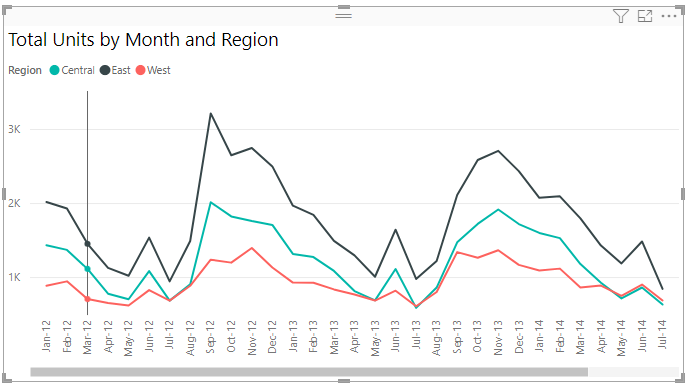

Снимок экрана: диаграмма с добавленными строками.

Использование двух осей y

Что делать, если вы хотите просмотреть общий объем продаж и общих единиц на одной диаграмме? Номера продаж гораздо выше, чем номера единиц, поэтому диаграмма становится неиспользуемой. На самом деле красная линия для общих единиц, как представляется, равна нулю:

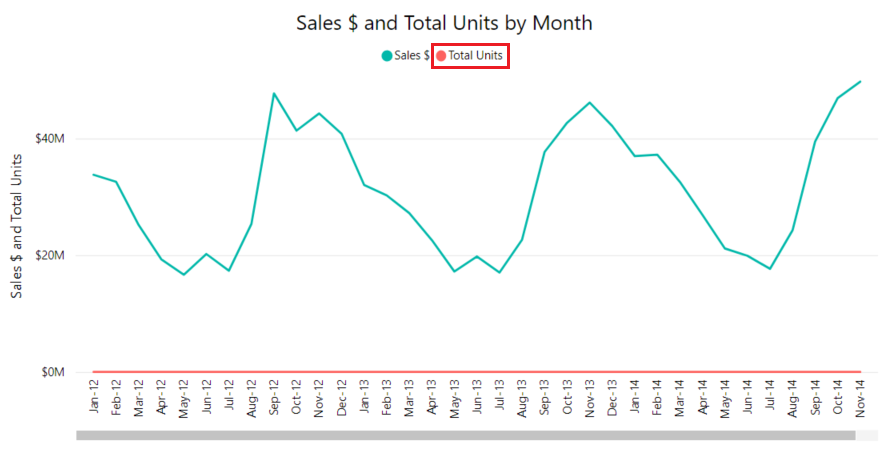

Снимок экрана: использование одной оси y отображает общее количество единиц в виде неструктурированных.

Чтобы отобразить высокоразверяющие значения на одной диаграмме, можно использовать диаграмму со списком. Дополнительные сведения см. в диаграммах со списком в Power BI. В следующем примере добавляется вторая ось y, чтобы отобразить продажи и общее количество единиц на одной диаграмме. Новая ось находится в правой части диаграммы.

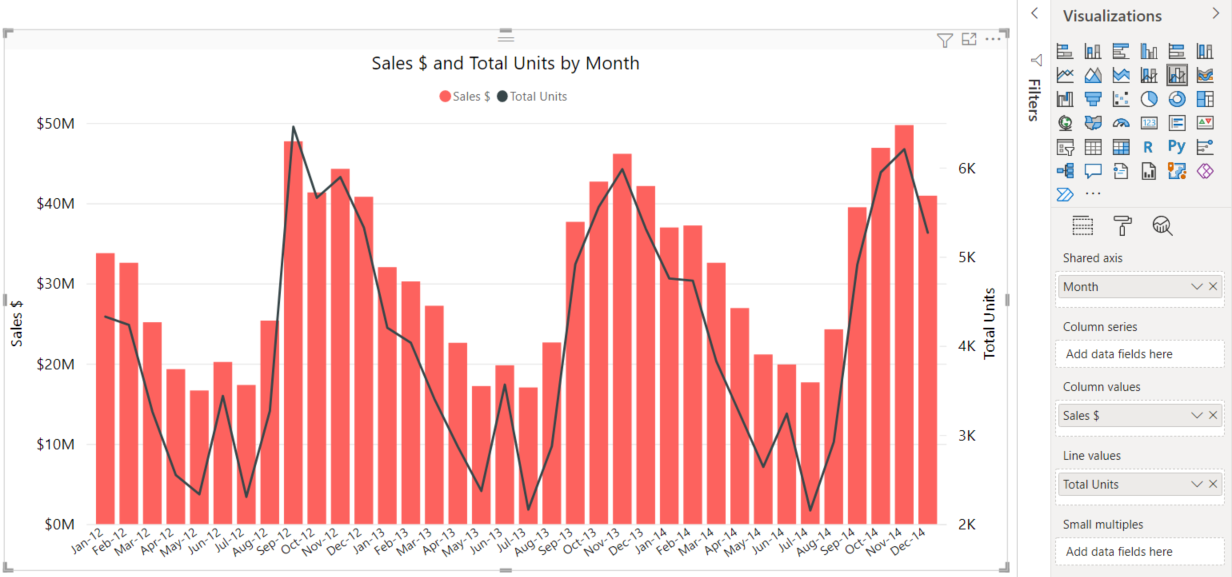

Снимок экрана: значения продаж в виде линейчатой диаграммы с осью y слева и общими единицами в виде линейной диаграммы с осью Y справа.

Выделение и перекрестная фильтрация

Сведения об использовании области "Фильтры" см. в разделе "Добавление фильтра в отчет".

Выбор точки данных на диаграмме перекрестных выделений и перекрестных фильтров других визуализаций на странице отчета и наоборот. Чтобы просмотреть пример, начните с вкладки "Общий доступ к рынкам ".

На линейной диаграмме одна точка данных — это пересечение точки на оси x и оси Y. При выборе точки данных Power BI добавляет маркеры, указывающие, какая точка (для одной строки) или точек (если есть две или более строк) являются источником для перекрестного выделения и перекрестной фильтрации других визуальных элементов на странице отчета. Если визуальный элемент является сложным, Power BI выбирает ближайшую точку к расположению, выбранному в визуальном элементе.

В следующем примере мы выбрали точку данных, соответствующую:

  • Июль 2014 г.
  • Доля рынка единиц 34,74
  • % доля рынка единиц R12M из 33,16

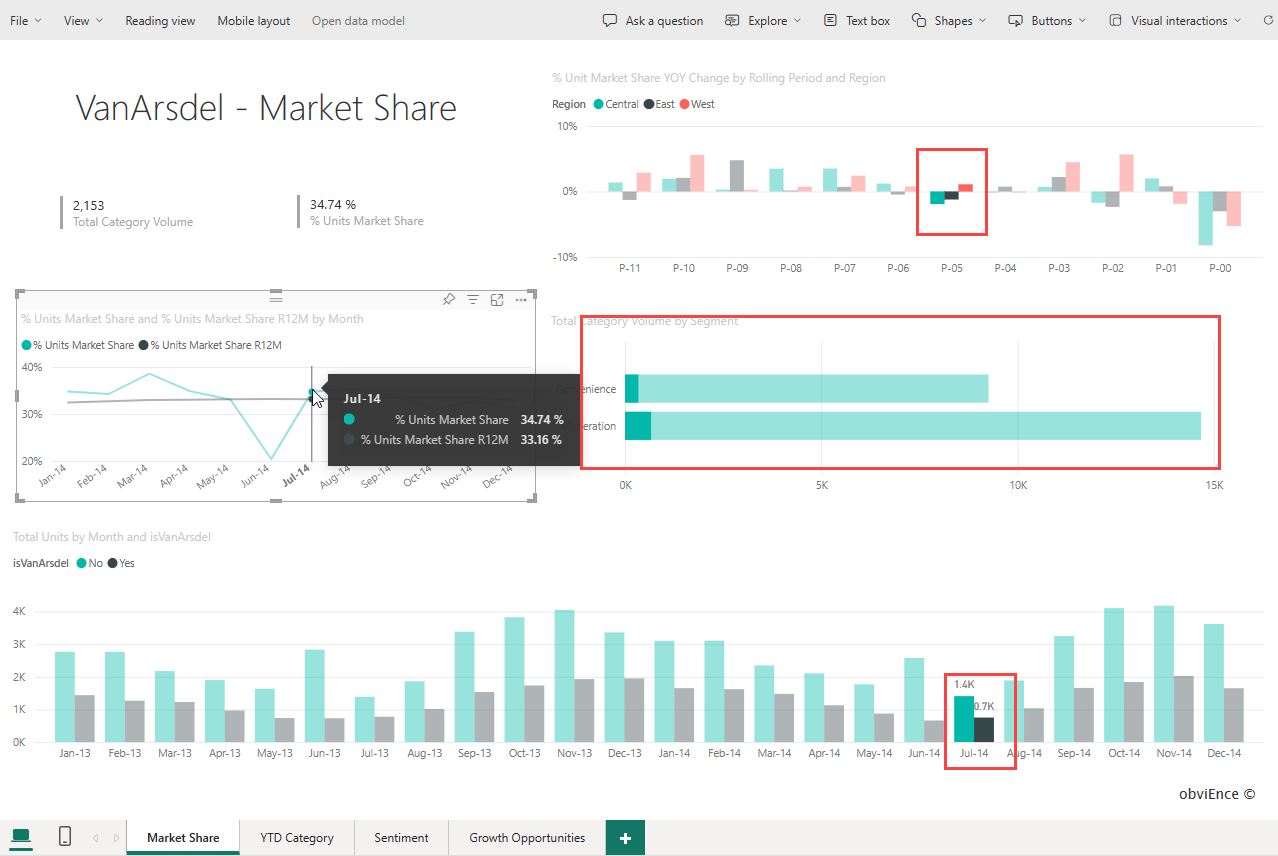

Снимок экрана: результаты выбора точки данных на графике.

Обратите внимание, что диаграммы столбцов в верхней и нижней части выделены перекрестно, а диаграмма в середине перекрестно фильтруется.

Дополнительные сведения см. в статьях "Фильтры" и "Выделение" в отчетах Power BI.

Рекомендации и устранение неполадок

  • Одна линейчатая диаграмма не может иметь двойные оси y. Если требуется две оси y, необходимо использовать диаграмму со списком.
  • В предыдущих примерах можно увидеть диаграммы, отформатированные с повышенными размерами шрифтов, измененные цвета шрифтов, добавленные названия осей, заголовки и условные обозначения, оси, начинающиеся с нуля, и многое другое. Область "Формат визуализаций", к которой вы можете добраться, выбрав изображение, на котором показана кисть краски (), предоставляет множество вариантов>для отображения диаграмм таким образом, как они нужны. Лучший способ узнать о них — открыть область "Формат " и изучить ее.
