Объединение небольших срезов на круговой диаграмме отчета с разбивкой на страницы (построитель отчетов)

Применяется к: Microsoft Report Builder (SSRS) Power BI Report Builder Конструктор отчетов в SQL Server Data Tools

Круговые диаграммы со слишком большим количеством секторов могут выглядеть перегруженными. Узнайте, как объединить множество мелких срезов на круговой диаграмме в отчете с разбивкой на страницы в один большой срез.

Чтобы собрать мелкие срезы в один, сначала следует решить, как будет измеряться порог для сбора мелких срезов — в процентном отношении от круговой диаграммы или как фиксированное значение.

Чтобы попробовать сделать это с образцами данных, см. раздел Учебник. Добавление круговой диаграммы к отчету (построитель отчетов), где приводятся пошаговые инструкции по объединению маленьких срезов в один большой.

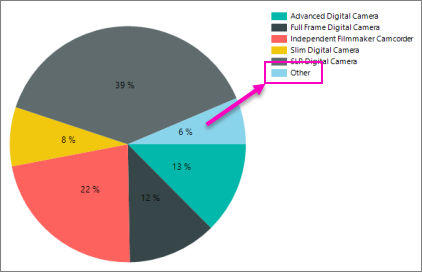

Снимок экрана с круговой диаграммой в построителе отчетов, показывающей сектор Прочее.

Можно также объединить мелкие секторы во вторую круговую диаграмму, которая строится на основе объединённого сектора первой круговой диаграммы. Вторая круговая диаграмма отображается справа от исходной круговой диаграммы.

Нельзя объединить в один срез срезы воронкообразных и пирамидальных диаграмм.

Объединить небольшие секторы в один сектор на круговой диаграмме

  1. Откройте панель «Свойства».

  2. На области конструктора щелкните на любом сегменте круговой диаграммы. На панели «Свойства» отображаются свойства ряда.

  3. В разделе Общие разверните узел CustomAttributes .

  4. Присвойте свойству CollectedStyle значение SingleSlice.

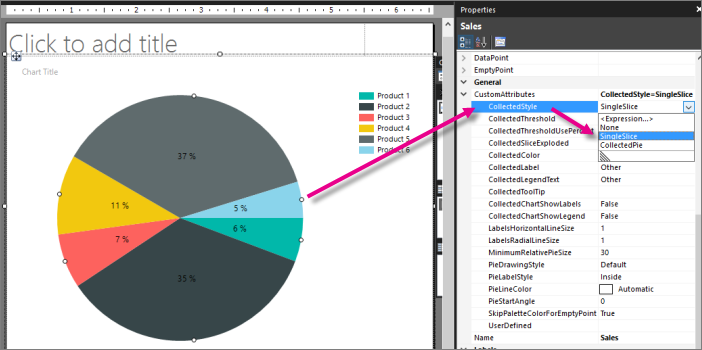

    Снимок экрана: настройка свойства отдельного среза для круговой диаграммы в построителе отчетов.

  5. Задайте собранное пороговое значение и тип порога. Ниже приведены распространённые способы настройки пороговых значений для собираемых данных.

    • В процентах. Например, чтобы собрать в один сектор все секторы на вашей круговой диаграмме, составляющие менее 10%:

      Присвойте свойству CollectedThresholdUsePercent значение True.

      Присвойте свойству CollectedThreshold значение 10.

      Примечание.

      Если присвоить свойству CollectedStyle значение SingleSlice, свойству CollectedThreshold — значение больше 100, а свойству CollectedThresholdUsePercent — значение True, для диаграммы будет создано исключение из-за невозможности вычислить процентную величину. Чтобы избежать этого, присвойте свойству CollectedThreshold значение меньше 100.

    • По значению данных. Например, чтобы объединить в один сектор все секторы круговой диаграммы со значением меньше 5000:

      Присвойте свойству CollectedThresholdUsePercent значение False.

      Присвойте свойству CollectedThreshold значение 5000.

  6. Задайте в качестве свойства CollectedLabel строку, представляющую текстовую метку, которая будет отображена на собранном срезе.

  7. (Необязательно) Присвойте значения свойствам CollectedSliceExploded, CollectedColor, CollectedLegendText и CollectedToolTip. Эти свойства определяют внешний вид, цвет, текстовую метку, текст условных обозначений и подсказку отдельного среза.

Сбор мелких срезов во вторичную, вызываемую круговую диаграмму

  1. Выполните приведенные выше шаги 1—3.

  2. Присвойте свойству CollectedStyle значение CollectedPie.

  3. Задайте для свойства CollectedThresholdproperty значение, представляющее порог, при достижении которого малые срезы будут объединяться в один срез. Если свойству CollectedStyle задать значение CollectedPie, свойство CollectedThresholdUsePercentproperty всегда будет иметь значение True, а пороговое значение для сбора будет всегда измеряться в процентах.

  4. (Необязательно) Присвойте значения свойствам CollectedColor, CollectedLabel, CollectedLegendText и CollectedToolTip. Все остальные свойства, в имя которых входит «Collected», не относятся к собранной диаграмме.

Примечание.

Поскольку вторичная круговая диаграмма вычисляется на основе мелких срезов данных, она появится только в режиме предварительного просмотра. На поверхности конструктора оно не отображается.

Примечание.

Форматировать вторичную круговую диаграмму нельзя. По этой причине настоятельно рекомендуется пользоваться для сбора мелких срезов круговых диаграмм первым методом.
