Представление диаграммы мониторинга сети Fabric

Представление "Схема мониторинга структуры" позволяет отобразить схему всей инфраструктуры, а также уровень работоспособности всех ее составляющих. Представление схемы помогает ответить на такие вопросы, как каково состояние всей моей структуры? Улучшения схемы гарантируют, что состояние обобщено и что соответствующие компоненты структуры являются частью представления схемы.

Использование представления схемы для поиска и исследования проблем

Выполните следующие действия:

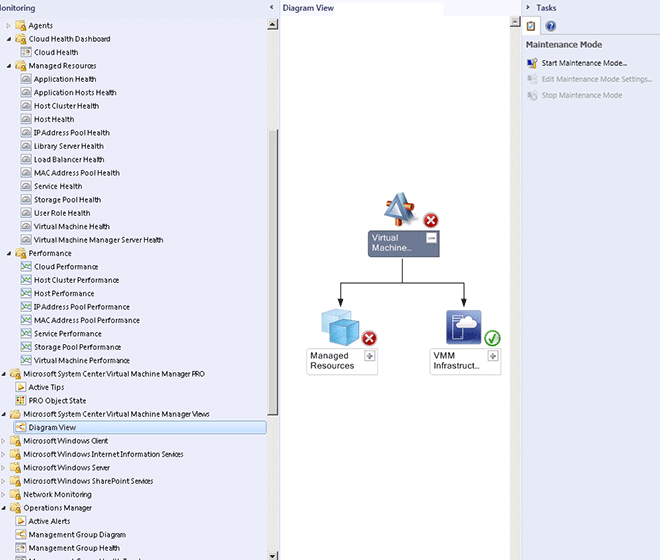

1. Чтобы открыть представление "Диаграмма", выберите Мониторинг, и в представлениях диспетчера виртуальных машин Microsoft System Center выберите Диаграмма для среды, которую вы хотите видеть в виде схемы.

   Узлы представления диаграммы показывают сводку состояния. Так что если узел отображается как работоспособный, вы знаете, что все под ним также работоспособно. Аналогичным образом, если узел помечен как неработоспособный, то в этом узле возникает проблема.



2. Чтобы узнать, где возникает проблема, выберите узел, помеченный как неработоспособный, и разверните его, пока не начнете находить неработоспособные узлы в этом дереве. При поиске проблемы, которую вы намерены изучить, щелкните узел правой кнопкой мыши и выберите Обозреватель работоспособности.

3. В Health Explorer выберите монитор, который вы хотите исследовать, чтобы просмотреть сведения и состояние каждого монитора.

4. Чтобы узнать, когда и почему монитор стал неработоспособным, откройте окно События изменения состояния.

Следующие шаги

Мониторинг облачной структуры с помощью System Center Advisor.
