Управление Пространствами хранения Direct в VMM

В этой статье представлен обзор функции Локальные дисковые пространства (S2D) и как оно развёртывается в среде диспетчера виртуальных машин (VMM) System Center.

Storage Spaces Direct (S2D) появились в Windows Server 2016. Она группирует физические диски хранилища в виртуальные пулы хранения, чтобы обеспечить виртуализированное хранилище. С помощью виртуализированного хранилища можно:

• Управление несколькими источниками физического хранилища в виде одной виртуальной сущности.
• Получите недорогое хранилище с внешними устройствами хранения и без них.
• Сбор различных типов хранилища в единый виртуальный пул хранения.
• Легко подготавливать хранилище и расширять виртуализированное хранилище по запросу, добавляя новые диски.

Примечание.

VMM 2025 поддерживает Azure Local (версия 23H2 и 22H2).

Как это работает?

S2D создает пулы хранилища из хранилища, подключенного к определенным узлам в кластере Windows Server. Хранилище может быть внутренним для узла или на дисковых устройствах, которые напрямую подключены к одному узлу. Поддерживаемые диски хранения включают NVMe, SSD, подключенные через SATA или SAS, а также HDD. Подробнее.

• При включении S2D в кластере Windows Server S2D автоматически обнаруживает подходящее хранилище и добавляет его в пул носителей для кластера.
• S2D также создает встроенный кэш хранилища на стороне сервера, чтобы повысить производительность. Самые быстрые диски используются для кэширования, а оставшиеся диски — для хранения данных. Дополнительные сведения о кэше.
• Вы создаете тома из пула носителей. Создание тома создает виртуальный диск (виртуальное хранилище), разбивает на разделы, форматирует, добавляет в кластер и преобразует в общий том кластера (CSV).
• Вы настраиваете различные уровни отказоустойчивости тома, чтобы указать, как виртуальные диски распределяются по физическим дискам в пуле с помощью SMB 3.0. Вы можете настроить том без устойчивости или с зеркальной или четной устойчивостью. Подробнее.

Конвергентное и неконвергентное развертывание

Кластер под управлением S2D можно развернуть несколькими способами:

• Гиперконвергентное развертывание: вычислительные ресурсы Hyper-V и хранилище S2D выполняются в одном кластере без разделения между ними. Это обеспечивает одновременный масштабирование вычислительных ресурсов и ресурсов хранилища.
• Разъединяемое развертывание: вычислительные ресурсы выполняются в одном кластере Hyper-V. Хранилище S2D функционирует в другом кластере. Вы масштабируете кластеры отдельно для точно настроенного управления.

Гиперконвергентное развертывание

Здесь представлен пример гиперконвергентного развертывания.

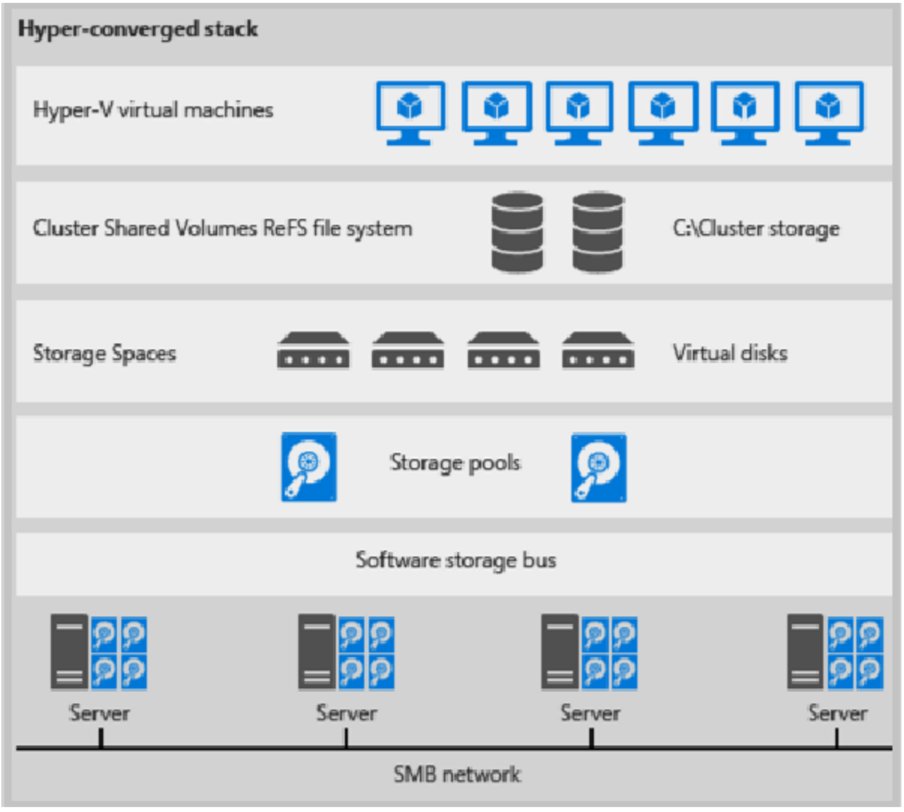

Рис. 1. Гиперконвергентное развертывание

• Файлы виртуальных машин хранятся на локальных CSV.
• Общие папки и SMB не используются.
• После того как тома S2D CSV будут доступны, вы подготавливаете их так же, как и любое другое развертывание Hyper-V.
• Масштабируйте вычислительный кластер Hyper-V вместе с хранилищем S2D.

Дезагрегированное развертывание

Ниже приведена иллюстрация для расчленного развертывания

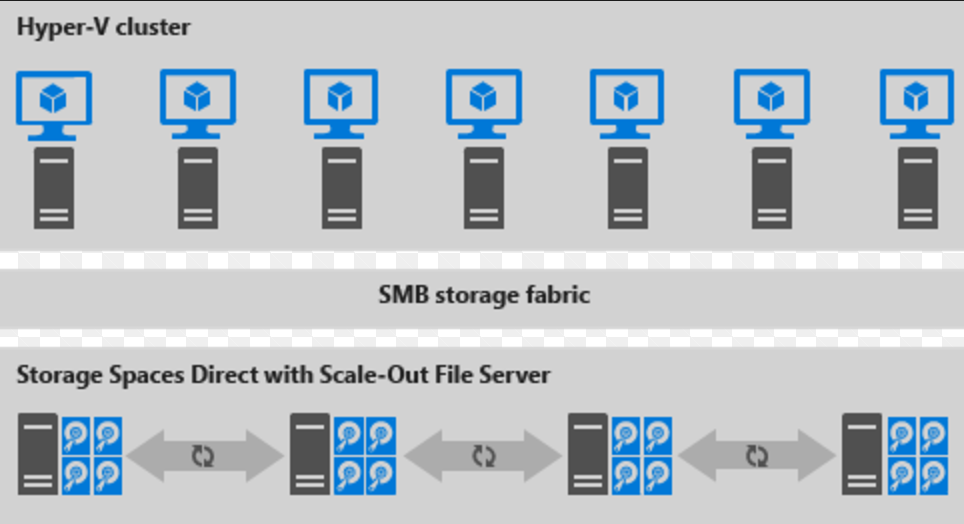

Рис. 2. Разогрегированное развертывание

• Общие папки создаются на CSV-томах S2D.
• Виртуальные машины Hyper-V настроены для хранения файлов на масштабируемом файловом сервере (SOFS) и доступе к ним с помощью SMB 3.0.
• Вы масштабируете кластеры Hyper-V и SOFS отдельно для точной настройки управления. Например, вычислительные узлы могут быть почти на полную мощность для многих виртуальных машин, но узлы хранилища могут иметь избыточный объем дисков и емкость по операциям ввода-вывода в секунду (IOPS); поэтому вы добавляете только дополнительные вычислительные узлы.

Следующие шаги

Развертывание гиперконвергентного кластера S2D
