Создание средства тестирования света и цвета (MALT)

  • Статья

В этом разделе приведены инструкции и требования к созданию и использованию средства для тестирования и калибровки яркости экрана и цвета. MALT (Microsoft Ambient Light Tool) предоставляется для справки.

Используйте эти инструкции для использования идей и концепций в решении тестирования. API микроконтроллера публикуется для дальнейшего использования тестов, опубликованных в HLK и других местах. Ваши отзывы помогут улучшить это руководство.

Схема устройства MALT.

Необходимые компоненты

В этом руководстве предполагается, что у вас есть базовые знания по электронике, программированию и распаку.

Компоненты

Вам потребуются следующие компоненты.

Instructions

Шаг 1. Сборка светлого корпуса

Управление светом, предоставляемым системой при тестировании (SUT), является ключом к точному тестированию. Корпус должен соответствовать используемой светлой панели и SUT. Это будет состоять из коробки с диафрагмой сверху для управляемого источника света и помещения для SUT под ним.

Схема светлого корпуса.

Корпус, используемый для ноутбуков, был 16"x16"x12", с 10"x10" диафрагмой в верхней части корпуса. Модель может быть напечатана на трехмерном формате.

Советы по светлому корпусу

Эффективный легкий корпус обеспечит стерильную светлая среда, где свет литья на устройстве под тестом будет из контролируемого источника света, а не окружающей среды. Ниже приведены примеры световых прямоугольников.

Корпус должен быть достаточно большим для SUT и удалить его из внешнего влияния света. Светильник можно поместить на вершину или установить внутри корпуса.

Если светильник установлен за пределами коробки, убедитесь, что диафрагма будет размещать светильник и обеспечить достаточный свет датчикам в SUT.

Советы по сборке

  • Если клей или лента необходимы для сборки коробки, рекомендуется использовать клей или матовую черную гафферную ленту.
  • Убедитесь, что корпус смыт с рабочей поверхностью, на которую помещается корпус. Не должно быть утечки внешнего света.
  • Используйте датчики из MALT (и нет SUT в светлом корпусе) для определения наличия внешней утечки света окружающей среды в корпус.
  • Если источник света требует диафрагмы, используйте соответствующее размер отверстие, чтобы ваш свет может отдохнуть на вершине коробки, не падая через или утечки света.

Шаг 2. Сборка датчиков

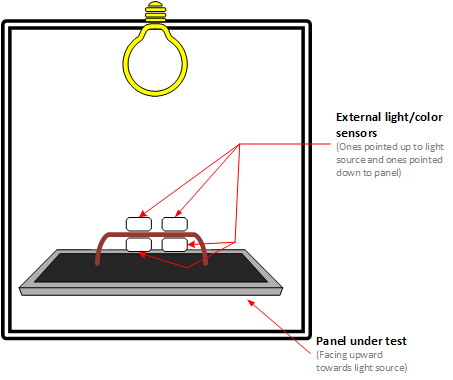

MALT использует два световых датчика, один для измерения яркости экрана и один для измерения внешней яркости. MALT также использует два датчика цвета, один для измерения цвета экрана и один для измерения цвета окружающей среды. Чтобы достичь этих одновременно, провода их таким образом, чтобы один датчик света и один датчик цвета сталкиваются от других двух датчиков. Когда датчики экрана сталкиваются вниз (сидя на экране), другие датчики сталкиваются вверх, чтобы измерить внешний свет и цвет.

Схема установки датчика.

Подключение светодиодные световые панели к источнику питания и подключите его к DAC. Микроконтроллер должен иметь возможность контролировать напряжение, отправленное на световую панель, чтобы контролировать ее интенсивность, которая достигается с помощью DAC. В схеме ниже показано, как были сделаны подключения для используемого средства. Дополнительные сведения можно найти в проекте Датчика PCB KiCad.

Изображение схемы датчика.

Шаг 3. Подключение микроконтроллер

Подключение датчики микроконтроллеру и микроконтроллеру на компьютере. Для наших целей у нас есть компьютер, который управляет тестами, так же, как и система под тестом (SUT).

На следующей схеме показано, как подключены различные части MALT.

Блок-схема MALT.

С помощью PCB MALT мы можем подключить доску Arduino к датчику PCB и источник света. Дополнительные сведения см. в проекте MALT PCB KiCad.

Шаг 4. Настройка и калибровка MALT

Сведения о настройке встроенного ПО MALT и калибровке цветового датчика см. в статье "Начало работы с MALT ".

Шаг 5. Начало тестирования

Сведения о тестировании яркости и цвета системы см. в статье " Тестирование яркости и цвета системы" для тестирования SUT с помощью MALT.

Тестовые сценарии для покрытия

Пользовательские тесты

Сведения об использовании MALT для создания пользовательских тестов см. в API команд микроконтроллера.
