Комплект HMD Exerciser Kit

HMD Exerciser

HMD Exerciser содержит все подключения PC/HMD и соединитель для платы HMD. Он состоит из нескольких компонентов, как показано ниже.

Компоновка оборудования HMD Exerciser

Расположение оборудования HMD Exerciser (фактическое устройство HW)

Платы компонентов, упорядоченные в порядке стека (фактические HW)

Компоненты HMD Exerciser

HMD Exerciser состоит из совместимого с Arduino микроконтроллера и нескольких сложенных плат, называемых щитами. Отдельные щиты подробно описаны ниже по порядку снизу вверх.

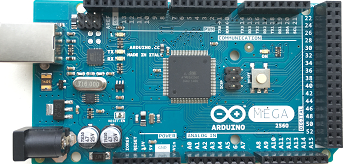

Arduino Mega 2560 R3

Arduino Mega 2560 R3 является микроконтроллером для основной платы HMD Exerciser и предоставляет интерфейс для других плат. Обратите внимание, что с HMD Exerciser можно использовать любую плату, совместимую с Arduino Mega 2560 R3.

Если он не входит в состав HMD Exerciser, также требуется совместимый адаптер питания.

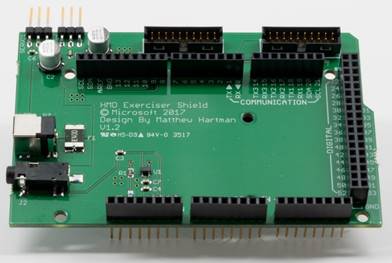

Щит HMD

Щит HMD обеспечивает подключение к плате HMD, а также аудиовход из HMD и управление до двух сервоприводов.

Эта плата предоставляет следующие функциональные возможности:

• Управление и питание для двух сервоприводов
• Мониторинг звука
• Соединитель интерфейса для платы HMD

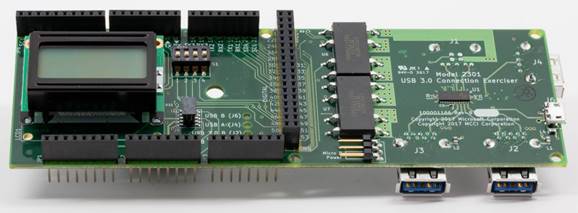

USB Type A SuperSpeed Shield

Экран USB Type A SuperSpeed управляет маршрутизацией USB с порта J1 на любой другой порт. Экран также отслеживает амперию и напряжение, полученные от SUT, и отображает его на ЖК-дисплее.

У щита есть один порт USB типа B ( J1), к которому подключен SUT. Щит также имеет четыре других USB-порта (с метками J2, J3, J4 и J6) для подключения устройств, которые выступают в качестве периферийных устройств к SUT.

В настройке HMD Exerciser Kit этот щит используется в основном для мультиплексирования USB 3.0. Если подключен один HMD, этот щит подключается и отключает устройство через USB. Если подключено два HMD, экран переключает соединение между двумя устройствами или отключает оба.

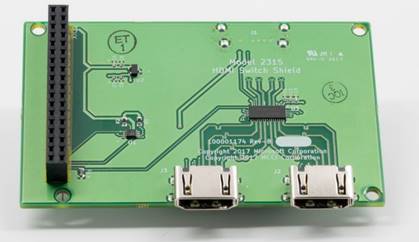

HDMI Shield

HdMI Shield управляет подключением HDMI между HMD и SUT.

Этот экран имеет три порта HDMI ( J1, J2 и J3). J1 должен быть подключен к SUT, а все HMD подключены к остальным портам. Подключения можно маршрутизировать, чтобы J2 или J3 подключался к J1, или HDMI можно полностью отключить от SUT.

Компоненты платы тестера HMD

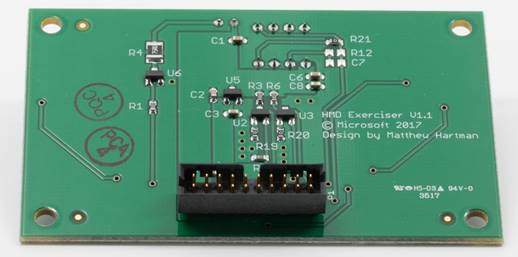

Плата тестера HMD

Плата тестера HMD отделена от HMD Exerciser. Он должен быть защищен в HMD с помощью 3D-печатного крепления или другого светильника. Настраиваемый кабель, называемый кабелем "доска — щит", подключает плату тестера HMD к HMD Exerciser.

Плата тестера HMD может

• Имитация присутствия пользователя с помощью датчика IR и светодиодного индикатора.
• Определять яркость и цвет дисплеев HMD независимо с помощью двух датчиков цвета TCS34725.

Когда плата тестера HMD установлена в HMD, датчик IR и светодиодный индикатор должны выровняться с датчиком присутствия HMD, а датчики RGB должны находиться перед дисплеями HMD.

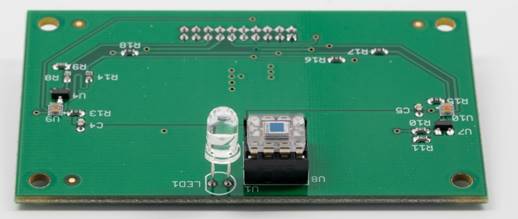

Доска тестера HMD (панель отображения сбоку)

Доска тестера HMD (внешний вид сбоку)

Подключение платы тестера HMD

Плата HMD прикрепляется к HMD с помощью подключения, определенного для этой гарнитуры. Доступна шаблонная модель трехмерной печати для Acer HMD. Корпорация Майкрософт не предоставляет шаблоны для других моделей.

Подключение платы HMD (вид сверху)

HMD Board Mount (вид снизу)]

Плата тестера HMD, установленная в HMD

HMD Exerciser Kit Кабели и аксессуары

Кабель платы и щита тестера HMD

Кабель board-to-Shield подключает плату HMD к щиту HMD на HMD Exerciser. Он состоит из 28 плоских ленточного кабеля AWG (PN AWG28-20/G-1/300-R) и двух соединителей (PN 0875682093).

Аудиокабель HMD

Этот кабель представляет собой симметричный 3,5-мм аудиокабель, который подключается от аудиоразъема HMD (если он доступен) к разъему 3,5 мм HMD Shield. Его также можно подключить к SUT.

Если в тестовой установке используются два HMD, необходимо использовать кабель Y и два аудиокабеля HMD.

Кабель A-to-B USB 2.0

Этот кабель подключает SUT к главной плате HMD Exerciser для обмена данными и обновления встроенного ПО.

Кабель A-to-B USB 3.0

Этот кабель подключает SUT к usb-порту Exerciser Exerciser HMD Exerciser, порту J1

Кабель HDMI

Этот кабель подключает SUT к порту HDMI Shield J1 HMD Exerciser. Этот кабель должен соответствовать спецификации HDMI 2.0 или превышать его.
