Управление томами в локальной среде Azure и Windows Server

Применяется к: ✅ Windows Server 2025, ✅ Windows Server 2022, ✅ Windows Server 2019, ✅ Windows Server 2016, ✅ Azure Local 2311.2 and later

В этой статье описывается, как развернуть, переместить или удалить тома в локальной среде Azure и Windows Server с помощью Windows Admin Center или PowerShell.

Prerequisites

Прежде чем приступить к управлению томами, убедитесь, что:

У вас есть права администратора для доступа к кластеру.
У вас есть доступ к компьютеру управления, который находится в том же домене, что и кластер.

Ниже приведены некоторые другие предварительные требования для перемещения томов:

Перед перемещением тома убедитесь, что том находится в работоспособном состоянии. Сведения о состоянии работоспособности тома см. в статье "Мониторинг томов " для Windows Admin Center и состояния виртуального диска для PowerShell.
При использовании PowerShell для перемещения томов убедитесь, что у вас есть командлеты средств удаленного администрирования сервера (RSAT) и модули PowerShell для Hyper-V и отказоустойчивой кластеризации. Если они еще не доступны в сеансе PowerShell на компьютере управления, добавьте их с помощью следующей команды: Add-WindowsFeature RSAT-Clustering-PowerShell

Расширить тома

В этом разделе описывается, как расширить тома с помощью Windows Admin Center или PowerShell.

Warning

Не поддерживается: масштабирование поддерживающего хранилища, используемого в Storage Spaces Direct. Если вы используете Storage Spaces Direct в виртуализированной среде хранения, в том числе в Azure, изменение размеров или характеристик устройств хранения, используемых виртуальными машинами, не поддерживается и может сделать данные недоступными. Вместо этого следуйте инструкциям в разделе "Добавление серверов или дисков", перед расширением томов добавьте дополнительную емкость.

Windows Admin Center;
PowerShell

Выполните следующие действия, чтобы увеличить тома в Windows Admin Center.

В Windows Admin Center подключитесь к кластеру и выберите тома в области "Сервис ".
На странице томов выберите вкладку Инвентаризация, а затем выберите том, размер которого вы хотите увеличить. На странице сведений о томе указывается емкость хранилища для тома.

Вы также можете открыть страницу сведений о томах непосредственно на панели управления. На панели мониторинга в разделе "Оповещения" выберите оповещение, уведомляющее вас, если емкость тома подходит к концу, а затем выберите "Перейти к тому".
В верхней части страницы сведений о томах выберите "Параметры".
Введите новый размер в правой области и нажмите кнопку "Сохранить".

На странице деталей томов отображается увеличенная емкость хранилища для тома, а оповещение на панели управления очищается.

Емкость в пуле хранилища

Прежде чем увеличивать размер тома, убедитесь, что у вас достаточно для этого емкости в пуле носителей. Например, при расширении трехмерного зеркального тома с 1 ТБ до 2 ТБ его объем будет расти с 3 ТБ до 6 ТБ. Для успешного расширения потребуется по крайней мере (6 – 3) = 3 ТБ доступной емкости в пуле носителей.

Знакомство с томами в Storage Spaces

В Storage Spaces Direct каждый том состоит из нескольких составных объектов: общий том кластера (CSV), который является томом; раздел; диск, который является виртуальным диском; и один или несколько уровней хранилища (если это применимо). Чтобы изменить размер тома, необходимо изменить размер нескольких этих объектов.

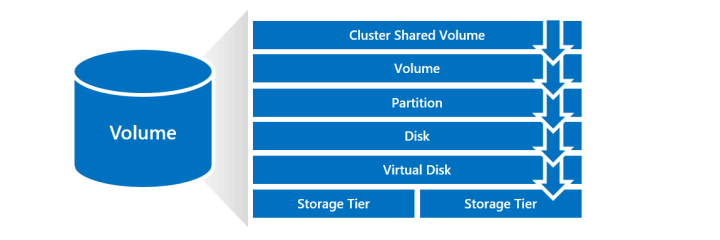

На схеме показаны уровни тома, включая том сегмента кластера, том, секцию, диск, виртуальный диск и уровни хранилища.

Чтобы ознакомиться с ними, попробуйте запустить cmdlet Get- с соответствующим существительным в PowerShell.

Рассмотрим пример.

Get-VirtualDisk

Чтобы следовать связям между объектами в стеке, передайте один Get- командлет в следующий.

Например, вот как получить связанный том из виртуального диска:

Get-VirtualDisk <FriendlyName> | Get-Disk | Get-Partition | Get-Volume

Шаг 1. Расширение виртуального диска

Виртуальный диск может использовать уровни хранилища или нет в зависимости от того, как он был создан.

Чтобы проверить, выполните следующий командлет:

Get-VirtualDisk <FriendlyName> | Get-StorageTier

Если командлет не возвращает ничего, виртуальный диск не использует уровни хранилища.

Нет уровней хранилища

Если виртуальный диск не имеет уровней хранения, его можно расширить непосредственно с помощью командлета Resize-VirtualDisk.

Укажите новый размер параметра -Size .

Get-VirtualDisk <FriendlyName> | Resize-VirtualDisk -Size <Size>

При расширении VirtualDisk связанный Disk автоматически следует и изменяет размер.

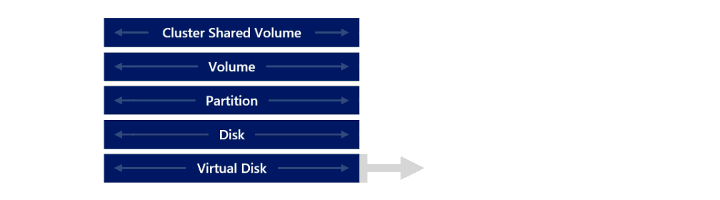

Анимированная схема показывает, как виртуальный диск тома увеличивается, и слой диска над ним автоматически также увеличивается.

С уровнями иерархии хранения

Если виртуальный диск использует уровни хранилища, можно развернуть каждый уровень отдельно с помощью командлета Resize-StorageTier .

Получите имена уровней хранилища, следуя сопоставлениям с виртуального диска:

Get-VirtualDisk <FriendlyName> | Get-StorageTier | Select FriendlyName

Затем для каждого уровня укажите новый размер в параметре -Size :

Get-StorageTier <FriendlyName> | Resize-StorageTier -Size <Size>

Tip

Если ваши уровни отличаются физическими типами носителей (например , MediaType = SSD и MediaType = HDD), необходимо убедиться, что у вас достаточно емкости каждого типа носителей в пуле носителей, чтобы вместить новый, больший объем каждого уровня.

При расширении StorageTier(ов) соответствующие виртуальные диски и диски автоматически следуют и соответствующим образом изменяются.

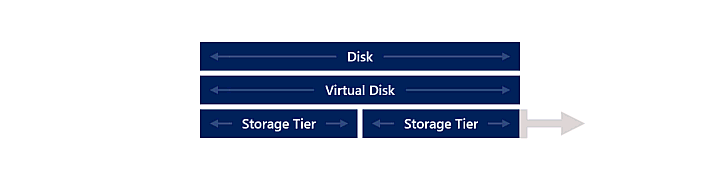

Анимированная схема показывает, что сначала другой уровень хранилища становится большим, а уровень виртуального диска и выше становится больше.

Шаг 2. Расширение раздела

Затем увеличьте размер раздела с помощью командлета Resize-Partition. Виртуальный диск, как ожидается, будет иметь два раздела: первый - Reserved и его не следует изменять; другой, который нужно изменить, имеет PartitionNumber = 2 и Type = Basic.

Укажите новый размер параметра -Size . Рекомендуется использовать максимальный поддерживаемый размер, как показано ниже.

# Choose virtual disk
$VirtualDisk = Get-VirtualDisk <FriendlyName>

# Get its partition
$Partition = $VirtualDisk | Get-Disk | Get-Partition | Where PartitionNumber -Eq 2

# Resize to its maximum supported size
$Partition | Resize-Partition -Size ($Partition | Get-PartitionSupportedSize).SizeMax

При расширении раздела связанный том и ClusterSharedVolume автоматически следуют и изменяются тоже.

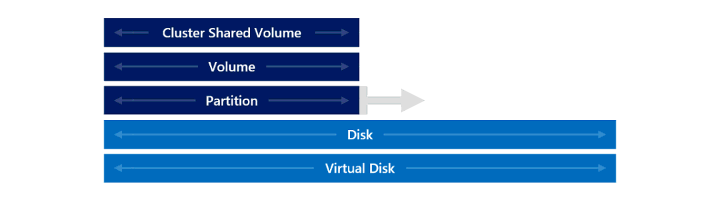

Анимированная схема демонстрирует увеличение слоя виртуального диска в нижней части тома, одновременно с увеличением всех слоев выше него.

Ну вот!

Tip

Вы можете проверить, что том Get-Volume имеет новый размер, выполнив командлет.

Перемещение томов

В этом разделе описывается перемещение общих томов кластера (CSV) из одного узла кластера в другой с помощью Windows Admin Center или PowerShell.

Может потребоваться переместить тома в нескольких сценариях, в том числе:

Чтобы сбалансировать емкость хранилища между разными узлами в кластере.
Устранение неполадок на неработоспособном узле кластера.
Для соответствия правилам конфигурации системы, таким как наличие определенных томов на определенном узле кластера.

Note

Для растянутых кластеров перемещать том возможно только на другой сервер на той же площадке.

Windows Admin Center;
PowerShell

Выполните следующие действия, чтобы переместить тома с помощью Windows Admin Center:

В Windows Admin Center подключитесь к кластеру и выберите тома в области "Сервис " слева.
На странице томов выберите вкладку "Инвентаризация ", а затем выберите том, который требуется переместить.
В верхней части страницы томов нажмите кнопку "Переместить".
В правой области выберите целевой сервер, на который нужно переместить том, а затем выберите Переместить.

PowerShell можно запускать локально с помощью протокола удаленного рабочего стола (RDP) на сервере узла или удаленно запускать PowerShell с компьютера управления.

Выполните следующие действия, чтобы перемещать диски с помощью PowerShell:

Запустите PowerShell от имени администратора на компьютере управления.
Чтобы удаленно подключиться к кластеру, выполните следующую команду:
```
Enter-PSSession -ComputerName <ClusterName>
```
where:
- ClusterName — имя кластера.

Чтобы вывести список всех csvs в кластере, выполните следующий командлет:

Get-ClusterSharedVolume

Ниже приведен пример выходных данных, в который перечислены все csvs в кластере cluster.contoso.corp.com :

[cluster.contoso.corp.com]: PS C:\WINDOWS\system32> Get-ClusterSharedVolume

Name                           State  Node
----                           -----  ----
Cluster Virtual Disk (test)    Online azuredoc-srv2
Cluster Virtual Disk (VMs1)    Online azuredoc-srv1
Cluster Virtual Disk (VMs2)    Online azuredoc-srv1
Cluster Virtual Disk (Volume1) Online azuredoc-srv2

Чтобы переместить CSV-файл из одного узла в другой в кластере, выполните следующий командлет:
```
Move-ClusterSharedVolume -Name "<CSV-Name>" -Node <NodeName>
```
where:
- CSV-Name — это имя CSV-файла, который требуется переместить. Не забудьте ввести всю строку имени CSV, а не только FriendlyName. Например: Cluster Virtual Disk (Volume1).
- NodeName — это имя узла кластера, в который требуется переместить CSV-файл.
Вот пример вывода, где Cluster Virtual Disk (Volume1) перемещается к узлу azuredoc-srv1.
```
   [cluster.contoso.corp.com]: PS C:\WINDOWS\system32> Move-ClusterSharedVolume -Name "Cluster Virtual Disk (Volume1)" -Node azuredoc-srv1

   Name                           State  Node
   ----                           -----  ----
   Cluster Virtual Disk (Volume1) Online azuredoc-srv1
```

Удаление томов

В этом разделе описывается удаление томов с помощью Windows Admin Center или PowerShell.

Перед удалением тома рассмотрите следующие требования:

Убедитесь, что том, который вы удаляете, не используется в данный момент кластерами Arc Kubernetes или виртуальными машинами, чтобы предотвратить потерю данных или проблемы с системой.
Удалите связанную рабочую нагрузку и удалите пути к хранилищу. Дополнительные сведения см. в разделе "Удаление пути к хранилищу".

Windows Admin Center;
PowerShell

В Windows Admin Center подключитесь к кластеру и выберите тома в области "Сервис " слева.
На странице томов выберите вкладку "Инвентаризация ", а затем выберите том, который требуется удалить.
В верхней части страницы сведений о томах нажмите кнопку "Удалить".
В диалоговом окне подтверждения подтвердите удаление тома и нажмите кнопку "Удалить".

Используйте командлет Remove-VirtualDisk, чтобы удалить объект VirtualDisk и вернуть пространство в пул хранения, который предоставляет объект VirtualDisk.

Сначала запустите PowerShell на компьютере управления и запустите командлет Get-VirtualDisk с параметром CimSession , который является именем кластера или узла сервера, например clustername.contoso.com:

Get-VirtualDisk -CimSession clustername.contoso.com

Этот процесс возвращает список возможных значений для параметра -FriendlyName, которые соответствуют именам томов в вашем кластере.

Example

Чтобы удалить зеркальный том с именем Volume1, выполните следующую команду в PowerShell:

Remove-VirtualDisk -FriendlyName "Volume1"

Вам будет предложено подтвердить, что вы хотите выполнить действие и удалить все данные, содержащиеся в томе. Выберите Y или N.

Warning

Это не действие, доступное для восстановления. Объект тома VirtualDisk будет удален навсегда.

Дальнейшие шаги
