Nästa hopp-IP-stöd för Virtual WAN

Azure Virtual WAN-hubbrouter, även kallad virtuell hubbrouter, fungerar som routningshanterare och förenklar routningsåtgärden inom och över virtuella hubbar. Den virtuella hubbroutern gör det möjligt att peerkoppla med hubben, vilket utbyter routningsinformation direkt via BGP-routningsprotokollet (Border Gateway Protocol). Virtuella nätverksinstallationer (NVA) eller en BGP-slutpunkt som etableras i ett virtuellt nätverk anslutet till en virtuell hubb kan peera direkt med den virtuella hubbroutern. Peering med hubben är möjligt om NVA stöder BGP-routningsprotokollet. ASN (autonomt systemnummer) för NVA måste skilja sig från ASN för den virtuella hubben.

Med det nya stödet för nästa hopp-ip i Virtual WAN kan du ansluta till NVA-enheter eller BGP-slutpunkter som distribueras bakom en lastbalanserare. Distribution bakom en lastbalanserare kan ge belastningsutjämning, förbättrad anslutning och prestanda.

Fördelar och överväganden

Viktiga fördelar

• NVA:er och BGP-slutpunkter kan nu meddela rutter där nästa hopp är en lastbalanserare eller andra enheter som inte är själva NVA:n.

Överväganden

• NVA-enheter eller BGP-slutpunkter kan inte annonsera IP-adresser för nästa hopp om de befinner sig i en annan region.
• Alla överväganden med BGP-peering med hubben gäller fortfarande.

Scenario: Ställa in IP-adressen för nästa hopp till en lastbalanserare

I det här scenariot är den virtuella hubben med namnet "Hub 1" ansluten till ett virtuellt nätverk (VNet-1). Målet är att NVA (NVA-1) ska ange nästa hopp för väg 10.222.222.0/24 till lastbalanseraren (192.168.1.40).

Arbetsflöde

1. Konfigurera BGP-peering med hubben

   Anvisningar om hur du konfigurerar BGP-peering med hubben finns här.

2. Kontrollera att det aktuella nästa hopp finns i den effektiva routningstabellen

   Kontrollera vilka rutter som annonseras för närvarande och vad nästa hop-IP-adresser är för dessa rutter.



   Nästa hopp för rutt 10.222.222.0/24 är NVA.

3. Ändra nästa hopp i NVA och verifiera det vid nästa hopp

   Använd NVA för att ändra nästa hopp-IP för väg 10.222.222.0/24 till lastbalanseraren 192.168.1.40.

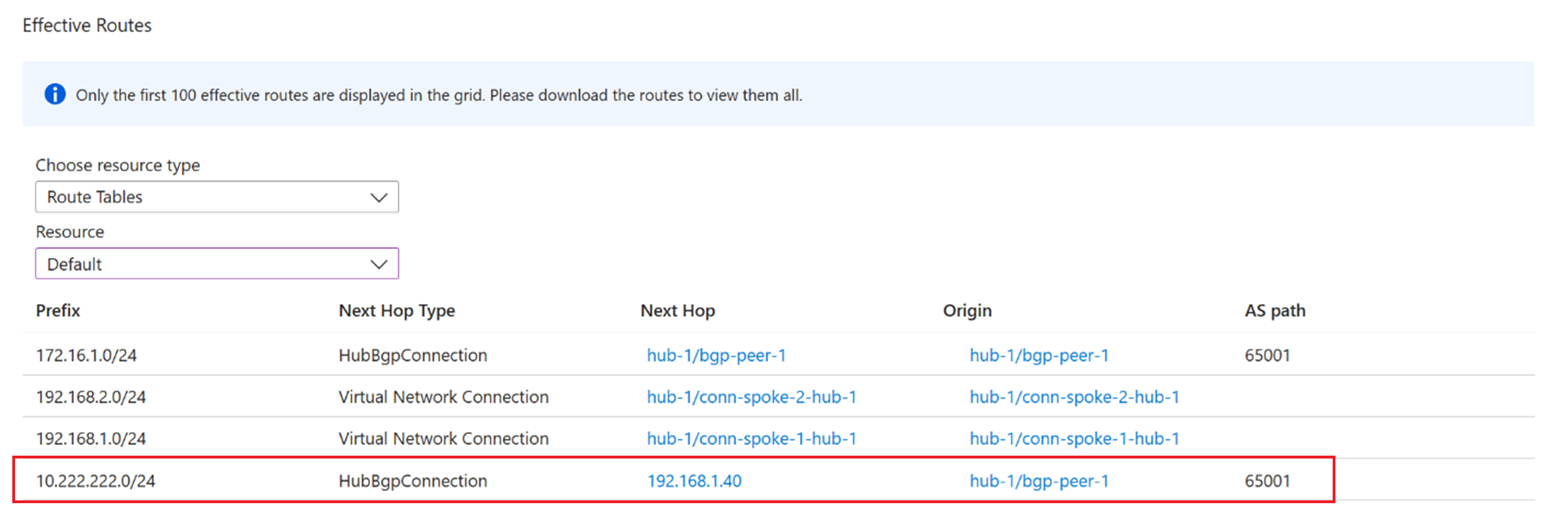

   Kontrollera de effektiva vägarna för att kontrollera att nästa hopp-IP för väg 10.222.222.0/24 har ändrats till lastbalanseraren (192.168.1.40).



Felsökning

1. Kontrollera att BGP-peering med hubben har konfigurerats korrekt och fungerar innan du försöker ange ett anpassat nästa hopp. Anvisningar om hur du konfigurerar BGP-peering med hubben finns här.

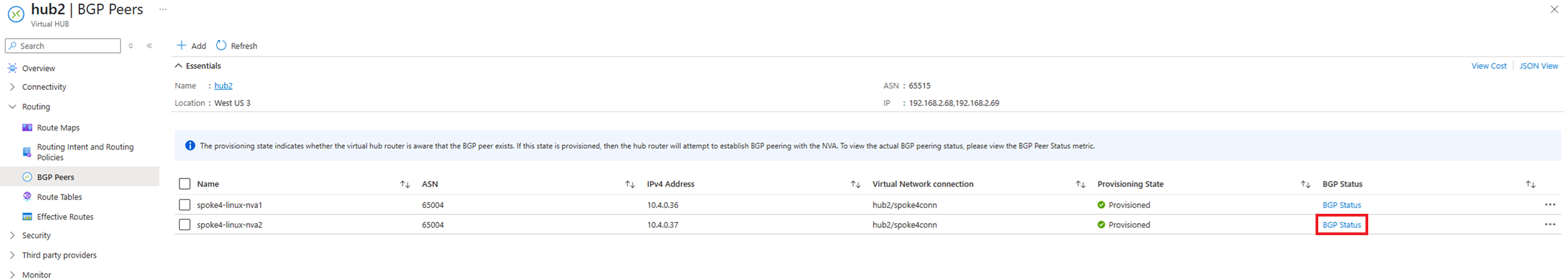

2. Kontrollera att BGP-peeringstatusen är upp. I avsnittet "BGP-peer" väljer du "BGP-status".

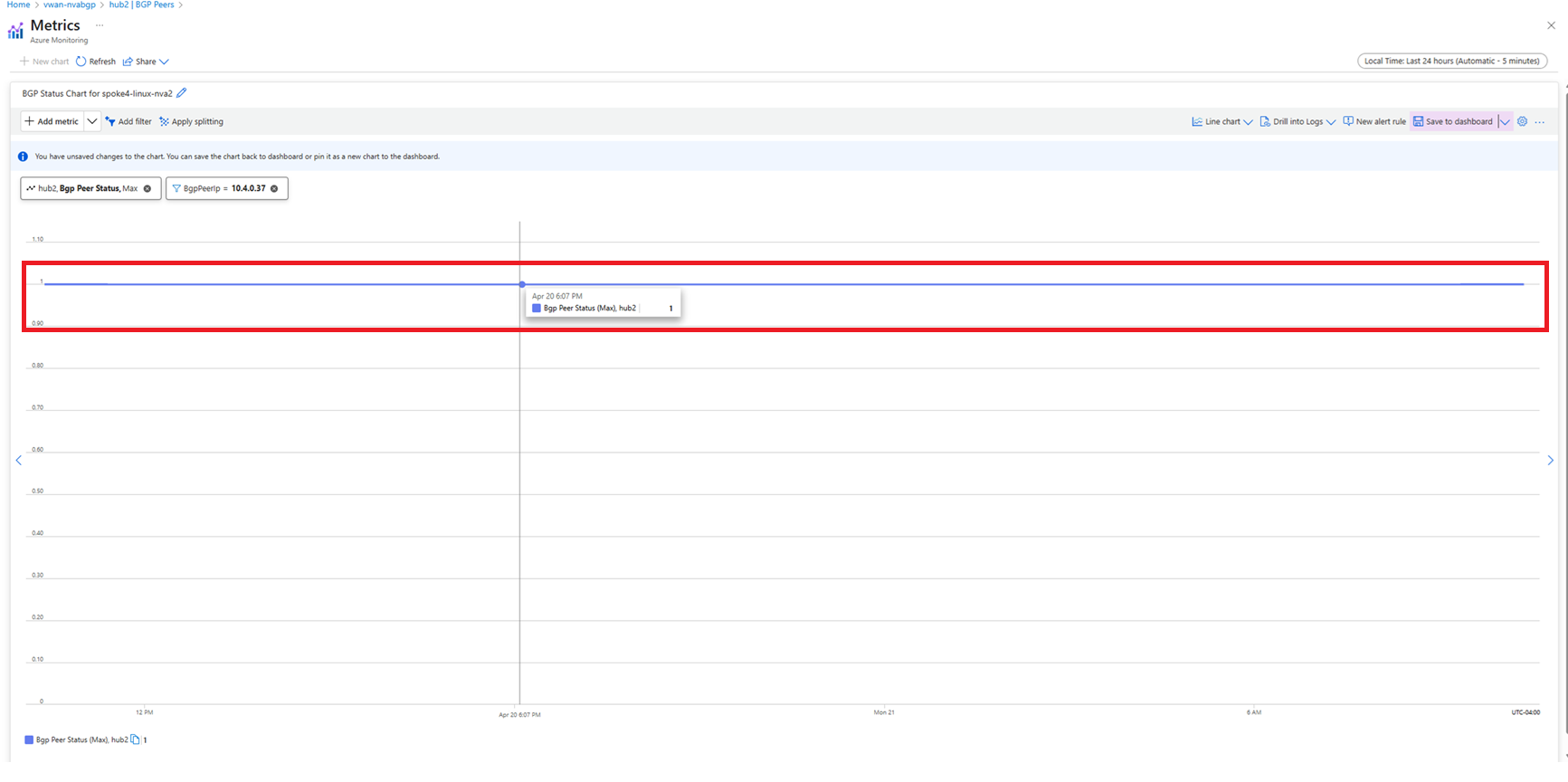

   Kontrollera om BGP-peern är aktiv.



3. Kontrollera de aktuella begränsningarna för BGP-peering med hubben.

4. Kontrollera att den nya nästa hopp-IP-adressen är rätt adress. Kontrollera om nästa hopp är i en annan region. NVA-enheter eller BGP-slutpunkter kan inte annonsera IP-adresser för nästa hopp om de befinner sig i en annan region.

Nästa steg

• Mer information om BGP-peering med hubben finns i BGP-peering med hubben.
