Azure Yönetilen Grafana'yı kullanma

Bu makalede Azure Yönetilen Grafana'nın nasıl kullanılacağı açıklanmaktadır. Verileri izlemek için kurulum, kimlik doğrulaması, pano oluşturma ve gelişmiş özellikleri kapsar.

Önkoşullar

Yok.

Azure Yönetilen Grafana'yı ayarlama

Azure Yönetilen Grafana, Azure ortamı için iyileştirilmiştir ve Azure İzleyici ile sorunsuz bir şekilde çalışır. Şunları yapabilirsiniz:

• Microsoft Entra kimliklerini kullanarak kullanıcı kimlik doğrulama ve erişim denetimini yönetin.
• Azure portalındaki grafikleri doğrudan Azure Yönetilen Grafana panolarına sabitleyin.

Azure portalını kullanarak Azure Yönetilen Grafana çalışma alanı oluşturmak için bu hızlı başlangıç kılavuzunu kullanın.

Grafana'yı yerel olarak ayarlama

Yerel bir Grafana sunucusu ayarlamak için Grafana'yı indirip yerel ortamınıza yükleyin.

Grafana'da oturum açın

Önemli

Internet Explorer ve eski Microsoft Edge tarayıcıları Grafana ile uyumlu değildir. Microsoft Edge de dahil olmak üzere chromium tabanlı bir tarayıcı kullanmanız gerekir. Daha fazla bilgi için bkz. Grafana için desteklenen web tarayıcıları.

Azure Yönetilen Grafana çalışma alanınızın uç nokta URL'sini veya sunucunuzun IP adresini kullanarak Grafana'da oturum açın.

Azure İzleyici veri kaynağı eklentisini yapılandırma

Azure Yönetilen Grafana bir Azure İzleyici veri kaynağı eklentisi içerir. Varsayılan olarak, eklenti Grafana çalışma alanının dağıtıldığı abonelikteki tüm kaynaklardan izleme verilerini sorgulayıp görselleştirebilen yönetilen bir kimlikle önceden yapılandırılmıştır. "Grafana panosu oluşturma" bölümüne geçin.

Dahil edilen yönetilen kimliği diğer aboneliklerde veya kaynaklarda İzleme Okuyucusu rolüne atamak için ek izinler yapılandırarak Azure Yönetilen Grafana çalışma alanınız tarafından görüntülenebilen kaynakları genişletebilirsiniz.

Azure Yönetilen Grafana olmayan bir örnek kullanıyorsanız bir Azure İzleyici veri kaynağı ayarlamanız gerekir.

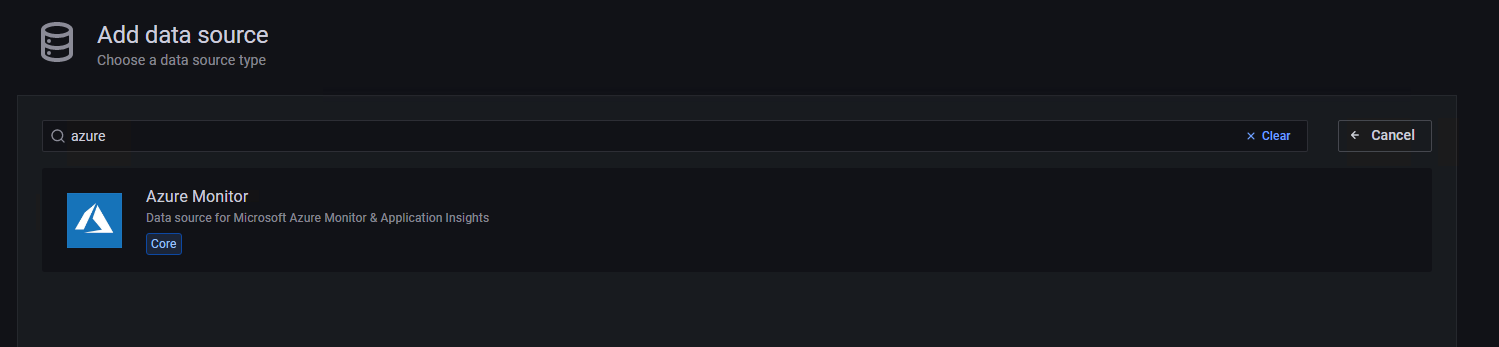

1. Veri kaynağı ekle'yi seçin, Azure adına göre filtreleyin ve Azure İzleyici veri kaynağını seçin.



2. Veri kaynağı için bir ad seçin ve kimlik doğrulaması için yönetilen kimlik veya uygulama kaydı arasında seçim yapın.

Grafana'yı kendi Azure Sanal Makineler veya yönetilen kimliğin etkinleştirildiği Azure Uygulaması Service örneğinde barındırabiliyorsanız, kimlik doğrulaması için bu yaklaşımı kullanabilirsiniz. Ancak, Grafana örneğiniz Azure'da barındırılmıyorsa veya yönetilen kimlik etkin değilse, kimlik doğrulamasını ayarlamak için azure hizmet sorumlusuyla uygulama kaydını kullanmanız gerekir.

Yönetilen kimlik kullanma

1. VM veya App Service örneğinizde yönetilen kimliği etkinleştirin ve Grafana sunucusu yönetilen kimlik desteği ayarını true olarak değiştirin.

   • Barındırma VM'nizin veya App Service örneğinizin yönetilen kimliğine, ilgilendiğiniz abonelik, kaynak grubu veya kaynaklar için İzleme Okuyucusu rolü atanması gerekir.

   • Grafana sunucu yapılandırmasındaki ayarı managed_identity_enabled = true da güncelleştirmeniz gerekir. Daha fazla bilgi için bkz . Grafana yapılandırması. Her iki adım da tamamlandıktan sonra erişimi kaydedebilir ve test edebilirsiniz.

2. Kaydet ve test et'i seçin ve Grafana'nın kimlik bilgilerini test etmesini sağlayın. Aşağıdakine benzer bir ileti görmeniz gerekir.



Uygulama kaydını kullanma

1. Hizmet sorumlusu oluşturma. Grafana, Azure İzleyici API'lerine bağlanmak ve veri toplamak için bir Microsoft Entra hizmet sorumlusu kullanır. Azure kaynaklarınıza erişimi yönetmek için mevcut hizmet sorumlusunu oluşturmanız veya kullanmanız gerekir:

   • Portalda Microsoft Entra uygulaması ve hizmet sorumlusu oluşturma kısmına bakın, hizmet sorumlusu oluşturmak için. Kiracı kimliğinizi (Dizin Kimliği), istemci kimliğinizi (Uygulama Kimliği) ve istemci gizli dizinizi (Uygulama anahtarı değeri) kopyalayıp kaydedin.

   • İzlemek istediğiniz abonelik, kaynak grubu veya kaynağa Microsoft Entra uygulamasını "İzleme Okuyucusu" rolü olarak atamak için Uygulamayı role ata seçeneğini görüntüleyin.

2. Kullanmak istediğiniz bağlantı ayrıntılarını belirtin:

   • Eklentiyi yapılandırırken, eklentinin hangi Azure Bulutu'nu izlemesini istediğinizi belirtebilirsiniz: Genel, Azure ABD Kamu, Azure Almanya veya 21Vianet tarafından sağlanan Microsoft Azure.

     Uyarı

     Bazı veri kaynağı alanları, bağıntılı Azure ayarlarından farklı şekilde adlandırılır:

     • Kiracı Kimliği, Azure Dizin Kimliği'dir.
     • İstemci Kimliği, Microsoft Entra Uygulama Kimliği'dir.
     • İstemci Gizli Anahtarı, Microsoft Entra Uygulaması anahtar değeridir.

3. Kaydet ve test et'i seçin ve Grafana'nın kimlik bilgilerini test etmesini sağlayın. Aşağıdakine benzer bir ileti görmeniz gerekir.



Kullanıma kullanıma yönelik panoları kullanma

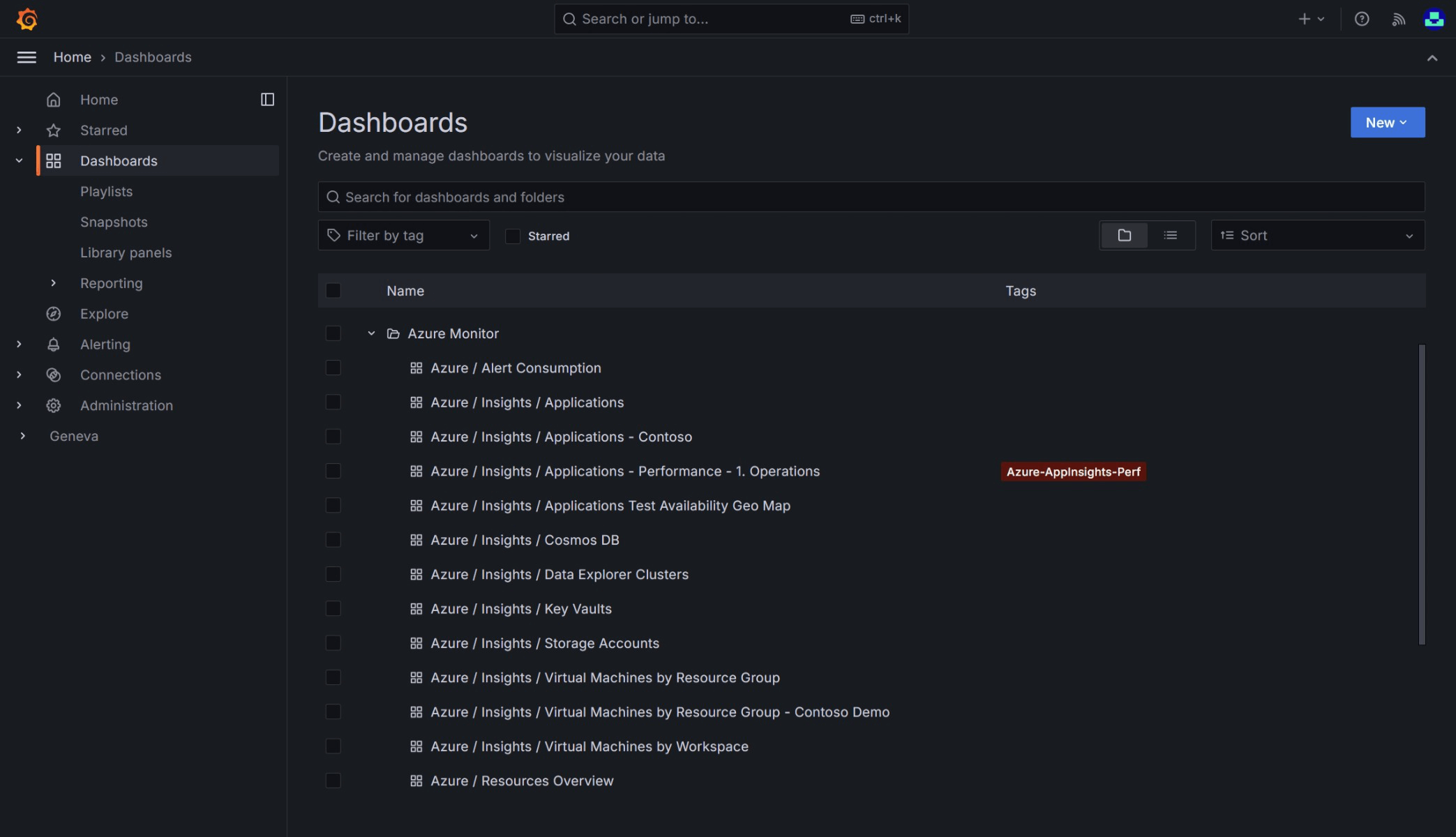

Azure İzleyici, Azure Yönetilen Grafana ve Azure İzleyici eklentisiyle birlikte kullanılacak kullanıma uygun panolar içerir. Grafana Labs'de tüm kullanılabilir panoların listesini bulabilirsiniz.

Azure İzleyici, Prometheus için Azure İzleyici yönetilen hizmetiyle sorunsuz tümleştirme için kullanıma hazır panoları da destekler. Bu panolar, Prometheus için Azure İzleyici yönetilen hizmetine bağlandığında Azure Yönetilen Grafana'ya otomatik olarak dağıtılır.

Grafana panosu oluşturma

1. Grafana giriş sayfasına gidin ve Yeni Pano'yu seçin.

2. Yeni panoda Görselleştirme ekle'yi ve ardından Azure İzleyici veri kaynağını seçin. Diğer grafik seçeneklerini deneyebilirsiniz, ancak bu makalede örnek olarak Zaman serisi kullanılmaktadır.

3. Panonuzda boş bir Zaman serisi paneli görünür.



4. Sorgunuzu yapılandırmak için paneli düzenleyin.

   1. Azure İzleyici ölçüm verilerini görselleştirme: Bu grafikte izlenecek hizmeti ve kaynağı seçebileceğiniz seçicilerin listesi gösterilir. Bir VM'den ölçümleri görüntülemek için varsayılan Ölçümler seçimini bırakın, Kaynak'ı seçerek VM seçin, ad alanını, ölçümü ve toplamayı seçmek için sağlanan açılan menüleri kullanın. VM'yi ve ölçümleri seçtikten sonra panodaki verileri görüntülemeye başlayabilirsiniz.

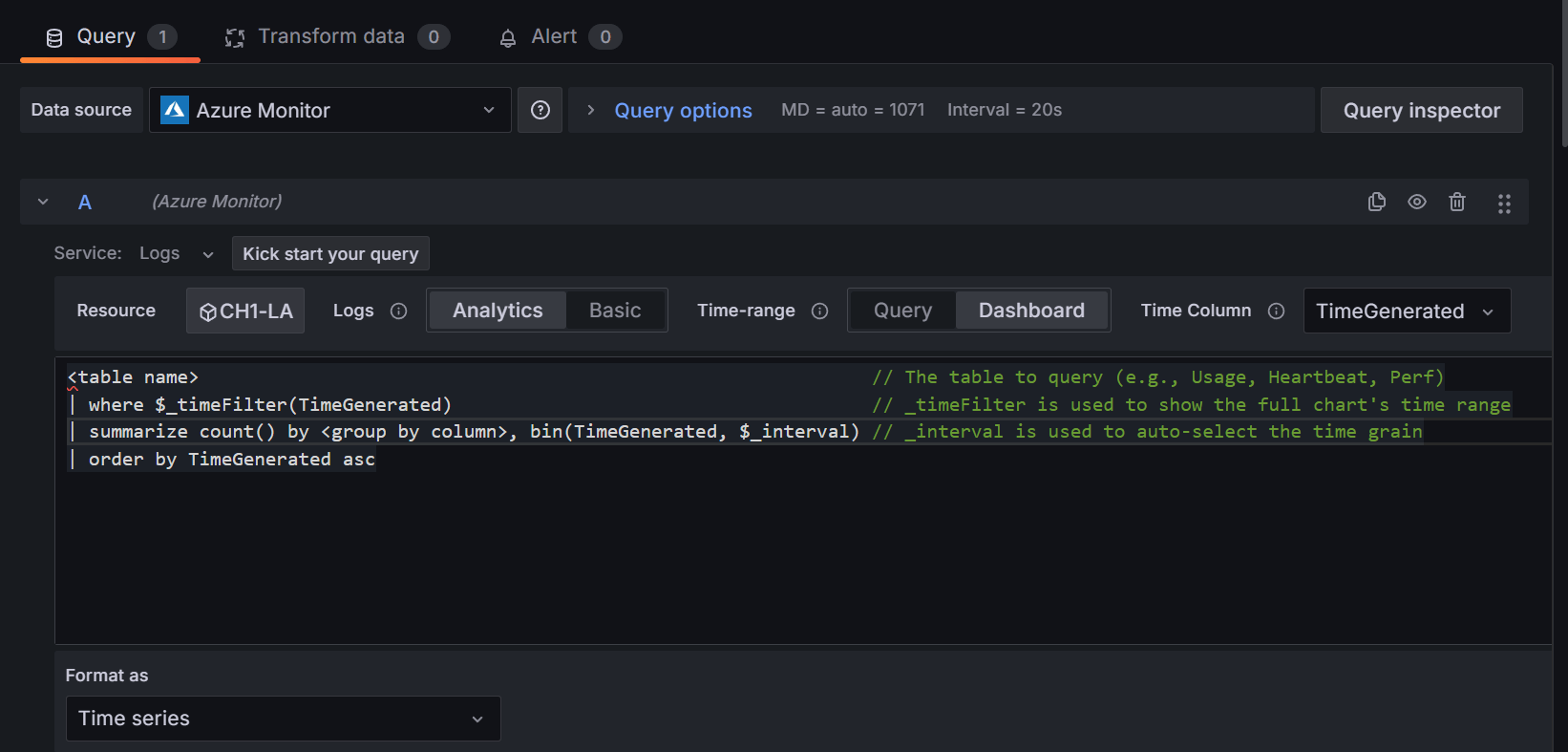

   2. Azure İzleyici günlük verilerini görselleştirme: Hizmet menüsünde Günlükler'i seçin. Sorgulamak istediğiniz kaynağı veya çalışma alanını seçin, Zaman Aralığı'nıPano olarak değiştirin ve sorgu metnini ayarlayın. Zaten sahip olduğunuz günlük sorgularını buraya kopyalayabilir veya yeni bir sorgu oluşturabilirsiniz. Sorgunuzu girerken IntelliSense otomatik tamamlama seçeneklerini önerir. Görselleştirme türünü( Time series>) seçin ve sorguyu çalıştırın.

   Uyarı

   Eklenti ve gibi $__timeFilter()$__intervalzaman makrolarını da kullanabilir. Bu makrolar Grafana'nın grafiğin bir bölümünü yakınlaştırdığınızda zaman aralığını ve zaman dilimini dinamik olarak hesaplamasını sağlar. Bu makroları kaldırabilir ve gibi TimeGenerated > ago(1h)standart bir zaman filtresi kullanabilirsiniz, ancak bu grafın yakınlaştırma özelliğini desteklemeyebileceği anlamına gelir.



5. Aşağıdaki panoda iki grafik vardır. Soldaki, iki VM'nin CPU yüzdesini gösterir. Sağdaki grafik, İşlem API'sinin türüne göre ayrılmış bir Azure Depolama hesabındaki işlemleri gösterir.



Azure portalındaki grafikleri Azure Yönetilen Grafana'ya sabitleme

Grafana'da panellerinizi oluşturmaya ek olarak, Doğrudan Azure İzleyici'den Grafana panonuza paneller ekleyerek Azure İzleyici görselleştirmelerini Azure portalından yeni veya mevcut Grafana panolarına hızla sabitleyebilirsiniz. Kaynağınız için Ölçümler'e gidin. Bir grafik oluşturun ve Panoya kaydet'i ve ardından Grafana'ya Sabitle'yi seçin. çalışma alanını ve panoyu seçin ve işlemi tamamlamak için Sabitle'yi seçin.

Grafana 11 ile desteklenen özellikler

Azure Yönetilen Grafana, Grafana 11 (önizleme) desteğiyle birlikte Azure ile örnekleyici kullanımı ve temel günlükler için özellikler sunar.

Önkoşullar

• Grafana sürüm 11'i çalıştıran bir Azure Yönetilen Grafana kaynağı.

Temel günlükler

Temel Günlükler, veri kullanımına göre farklı tablo planları arasında geçiş yapmanıza olanak tanıyarak veri depolamayı yönetmek için uygun maliyetli bir yol sağlar. Bkz. Log Analytics çalışma alanında veri kullanımına göre tablo planı seçme.

Temel günlükleri etkinleştirme

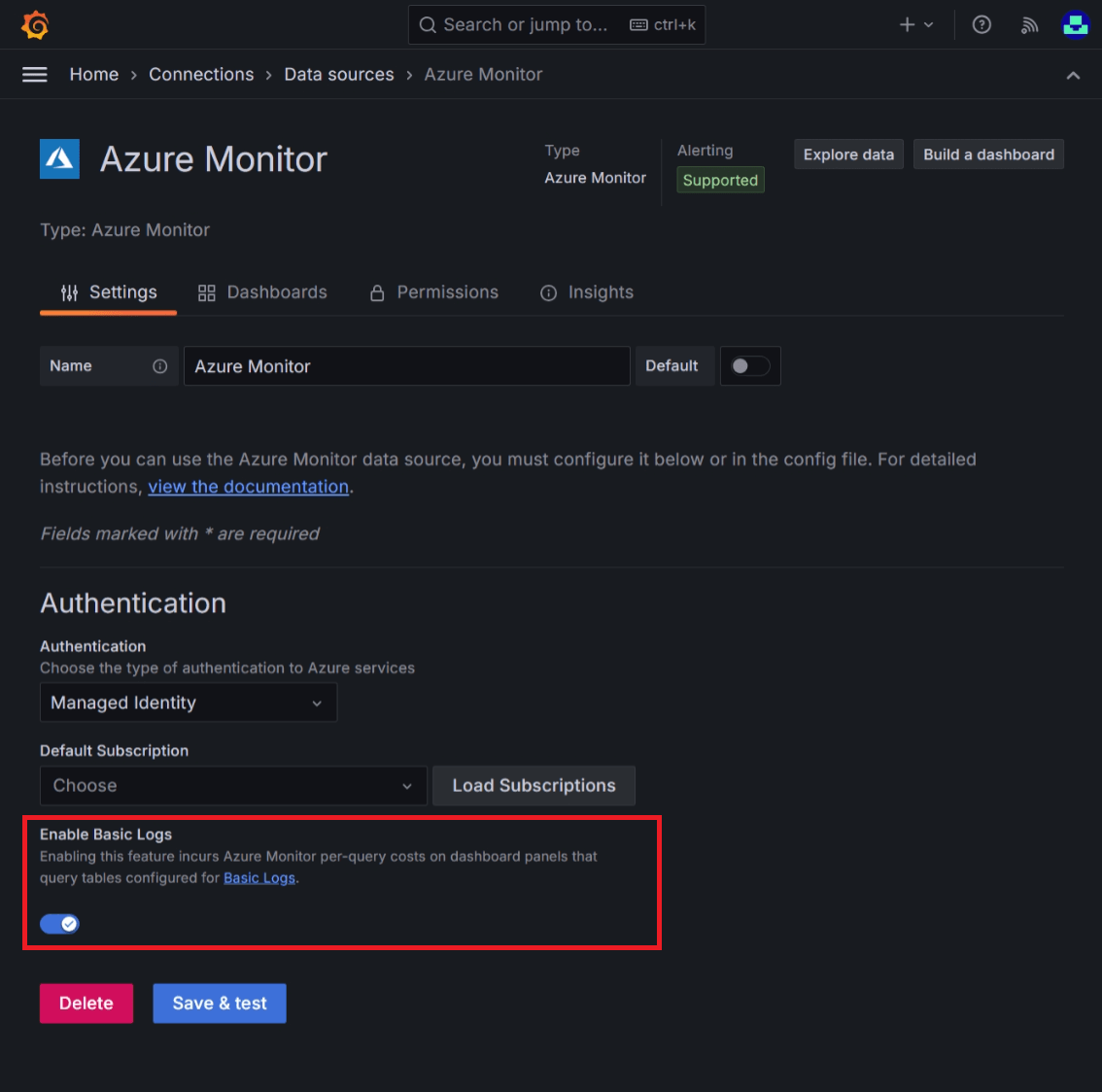

1. Grafana'da Bağlantılar>Veri kaynakları>Azure İzleyici'ye gidin.
2. Ayarlar sekmesinde, Temel Günlükleri Etkinleştir anahtarını sağa (mavi açık) açın.

Temel günlükleri kullanma

1. Yeni bir pano oluşturun.

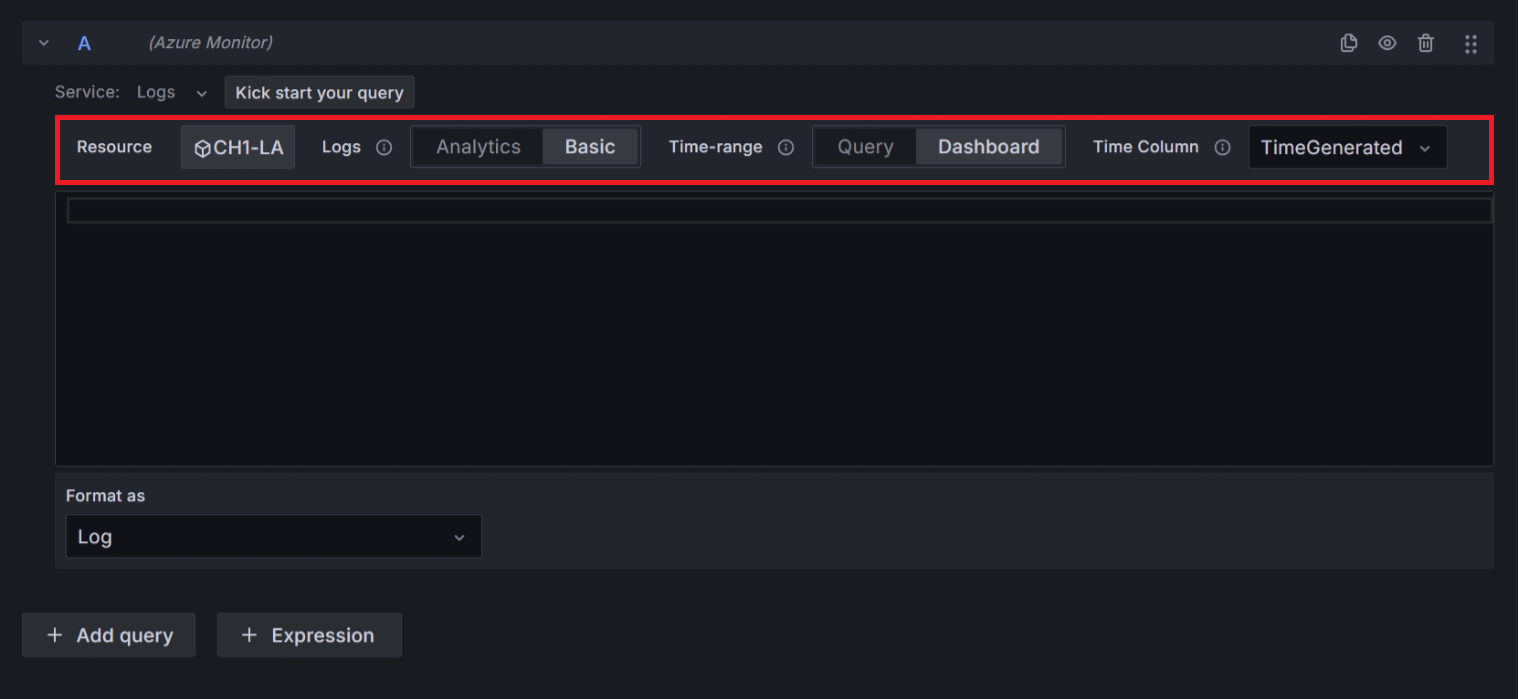

2. Boş grafiğin altında, (Azure İzleyici)'deki Hizmet'iGünlükler'e geçirin.
3. Kaynak için bir Log Analytics çalışma alanı seçin.
4. Artık Günlükleri Analytics'ten Temel'e geçirebilirsiniz.

Uyarı

Temel Günlükler'e geçmenin sınırlamaları vardır:

• Zaman aralığıPano zamanı şeklindedir. Zaman aralığınıSorgu'ya geri almak mümkün değil.
• Sorgu başına maliyet oluşturan temel günlükler için bkz. Log Analytics çalışma alanında veri kullanımına göre tablo planı seçme.

Gelişmiş Grafana özellikleri

Grafana gelişmiş özellikler sunar:

• Azure İzleyici eklenti değişkenleri - Azure İzleyici şablon değişkenleri | Grafana belgeleri
• Pano çalma listeleri - Çalma listelerini yönetme | Grafana Bulut belgeleri

İsteğe bağlı: Aynı Grafana panolarındaki diğer veri kaynaklarını izleme

Bu ölçümleri bir panoda bir araya getirmek için kullanabileceğiniz birçok veri kaynağı eklentisi vardır.

Telegraf, InfluxDB, Prometheus için Azure İzleyici yönetilen hizmetini ve Docker'ı kullanma hakkında iyi başvuru makaleleri aşağıdadır:

• Azure Yönetilen Grafana için veri kaynaklarını yapılandırma
• Yönetilen sistem kimliğini kullanarak Grafana için veri kaynağı olarak Prometheus için Azure İzleyici yönetilen hizmetini kullanma
• Ubuntu 16.04'te TICK Yığını ile Sistem Metriklerini Nasıl İzlersiniz
• Docker ana bilgisayarları, kapsayıcılar ve kapsayıcılı hizmetler için izleme çözümü

Azure İzleyici ölçümleri, günlükleri ve izlemelerinin birleştirilmiş olduğu tam grafana panosunun görüntüsü aşağıdadır.

Kaynakları temizle

Azure'da bir Grafana ortamı ayarladıysanız, kullansanız da kullanmasanız da kaynaklar çalışırken ücretlendirilirsiniz. Ek ücret yansıtılmasını önlemek için bu makalede oluşturulan kaynak grubunu temizleyin.

1. Azure portalının sol menüsünde Kaynak grupları>Grafana'yı seçin.
2. Kaynak grubu sayfanızda Sil'i seçin, metin kutusuna Grafana yazın ve sil'i seçin.
