Azure portalından SAP sistemini izleme

SAP çözümleri için Azure Center , SAP sistemlerini Azure'da birleşik bir iş yükü olarak dağıtmanıza ve yönetmenize olanak tanır. Azure'da SAP iş yüklerini çalıştırdığınızda, düşüşü belirlemek ve iş süreçlerinizi etkilemeden önce sorunları çözmek için sistem durumu ve altyapı performansı hakkında görünürlük sahibi olmanız gerekir.

Bu makalede SAP sisteminizin ve örneklerinin durumunu kontrol eder, CPU ve IOPS gibi altyapı ölçümlerini analiz eder ve daha derin platform düzeyinde izleme için SAP çözümleri için Azure İzleyici'yi yapılandırırsınız.

Önkoşullar

• Azure aboneliği. Hesabınız yoksa ücretsiz bir hesap oluşturun.
• SAP çözümleri için kurulmuş ve çalışan bir Sanal Örnek (VIS), ASCS, uygulama sunucusu ve veritabanı örnekleri içeren bir SAP sistemi barındırmaktadır.
• VIS kaynak grubunda en az Okuyucu izinlerine sahip olacak şekilde Azure portalına erişim.
• Azure aboneliğinizdeki bir sanal ağ ve alt ağ (yalnızca SAP çözümleri için yeni bir Azure İzleyici örneği oluşturmayı planlıyorsanız gereklidir).

Sistem durumu

SAP çözümleri için Azure Center içindeki bir SAP sisteminin durumu , temel alınan örneklerinin durumuna bağlıdır. Sağlık kodları, bu örneklerin SAP sistem performansı üzerindeki kolektif etkisini de yansıtır.

Sağlık için olası değerler şunlardır:

• Sağlıklı: Sistem sağlıklıdır.
• İyi durumda değil: Sistem iyi durumda değil.
• Degrade: Sistem, performans düşüşü ve olası arıza belirtileri gösteriyor.
• Bilinmiyor: Sistemin durumu bilinmiyor.

Sistem durumu

SAP çözümleri için Azure Center'da bir SAP sisteminin durumu , sistemin geçerli durumunu gösterir.

Durum için olası değerler şunlardır:

• Çalışıyor: Sistem çalışıyor.
• Çevrimdışı: Sistem çevrimdışı.
• Kısmen çalışıyor: Sistem kısmen çalışıyor.
• Kullanılamıyor: Sistem kullanılamıyor.

Örnek özellikleri

Azure portalında SAP sisteminizin durumunu veya durumunu denetlediğinizde, her örnek için renk kodlu sonuçlar görürsünüz.

Durumlar için renk kodlama

ASCS ve uygulama sunucusu örnekleri için:

Renk kodu	Statü	Sağlık
Yeşil	Koşmak	Sağlıklı
Sarı	Koşmak	Dejenerasyona uğradı
Kırmızı	Koşmak	Uygun Değil
Gri	Kullanılamaz	Bilinmiyor

Veritabanı örnekleri için:

Renk kodu	Statü
Yeşil	Koşmak
Sarı	Kullanılamaz
Kırmızı	Kullanılamaz
Gri	Kullanılamaz

Örnek senaryolar

Aşağıdaki tabloda, ilgili durum ve sağlık değerleriyle farklı senaryolar gösterilmektedir.

Uygulama örneği durumu	ASCS örnek durumu	Sistem durumu	Sistem durumu
Çalışıyor ve iyi durumda	Çalışıyor ve iyi durumda	Koşmak	Sağlıklı
Çalışıyor ve düzeyi düşürüldü	Çalışıyor ve iyi durumda	Koşmak	Dejenerasyona uğradı
Koşmak ve sağlıksız	Çalışıyor ve iyi durumda	Koşmak	Uygun Değil

Sağlık ve durum kodları

Azure portalında SAP sisteminizin durumunu veya durumunu denetlediğinizde, değerler ilgili simgelerle birlikte görüntülenir. Durumlar için renk kodlama bölümünde açıklanan renk kodlama kuralları, VIS özellikleri sayfasında gösterilen değerlere uygulanır.

Sağlık ve durumu denetle

Uyarı

SAP çözümleri (VIS) için Sanal Örneğinizi oluşturduktan sonra sistem durumu ve durum bilgilerini görmek için iki-beş dakika beklemeniz gerekebilir.

Sistem durumu bilgilerini almak için ortalama gecikme süresi yaklaşık 30 saniyedir.

Temel sağlık ve durum ayarlarını denetlemek için:

1. Azure portalınaoturum açın.

2. Arama çubuğuna yazın SAP on Azureve sonuçlarda SAP çözümleri için Azure Center'ı seçin.

3. Hizmetin sayfasında kenar çubuğu menüsünde SAP çözümleri için Sanal Örnekler'i seçin.

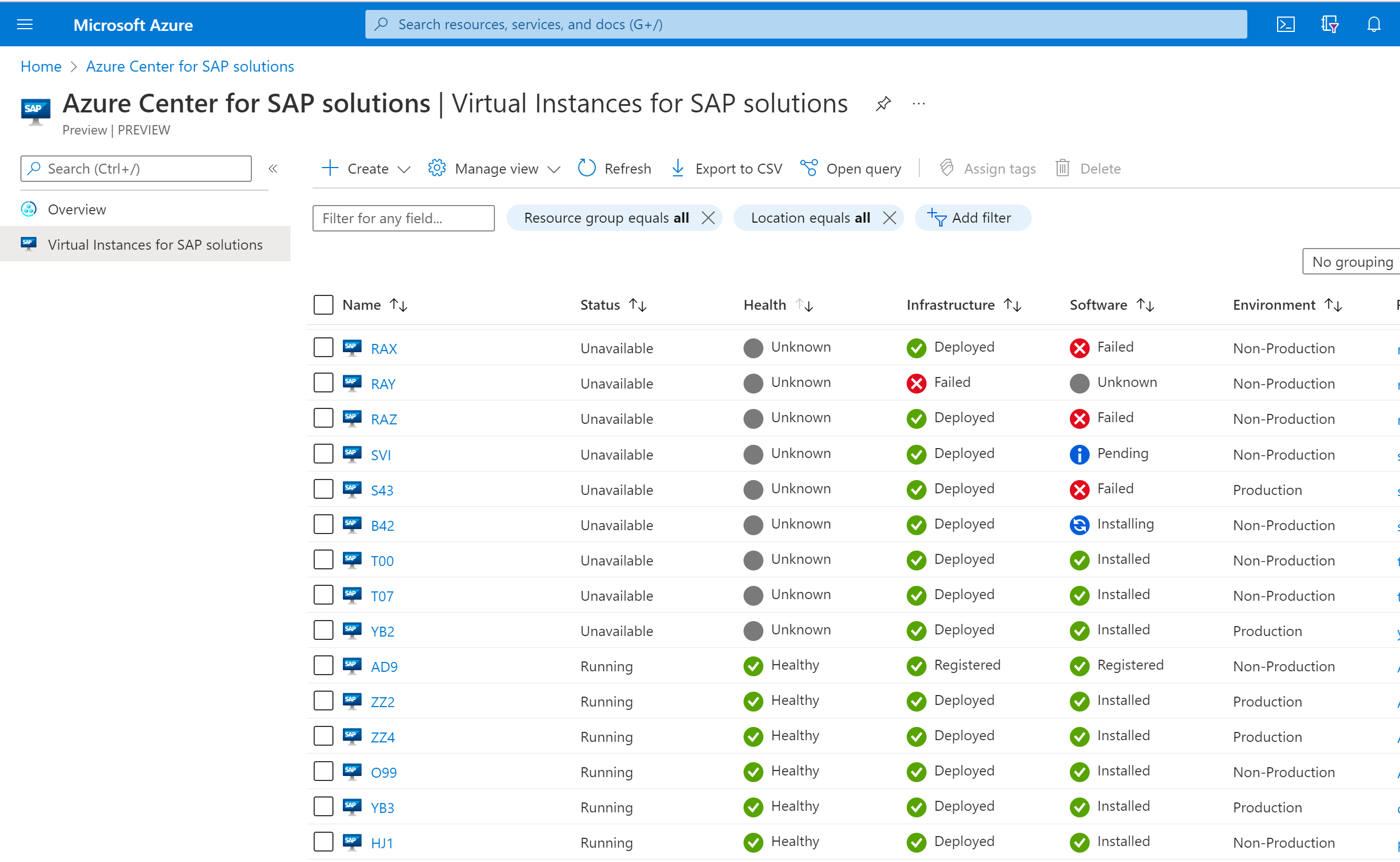

4. VIS sayfasında örnek tablosunu gözden geçirin. Her VIS için sistem durumu ve durum bilgilerine genel bir bakış vardır.



5. Denetlemek istediğiniz VIS'yi seçin.

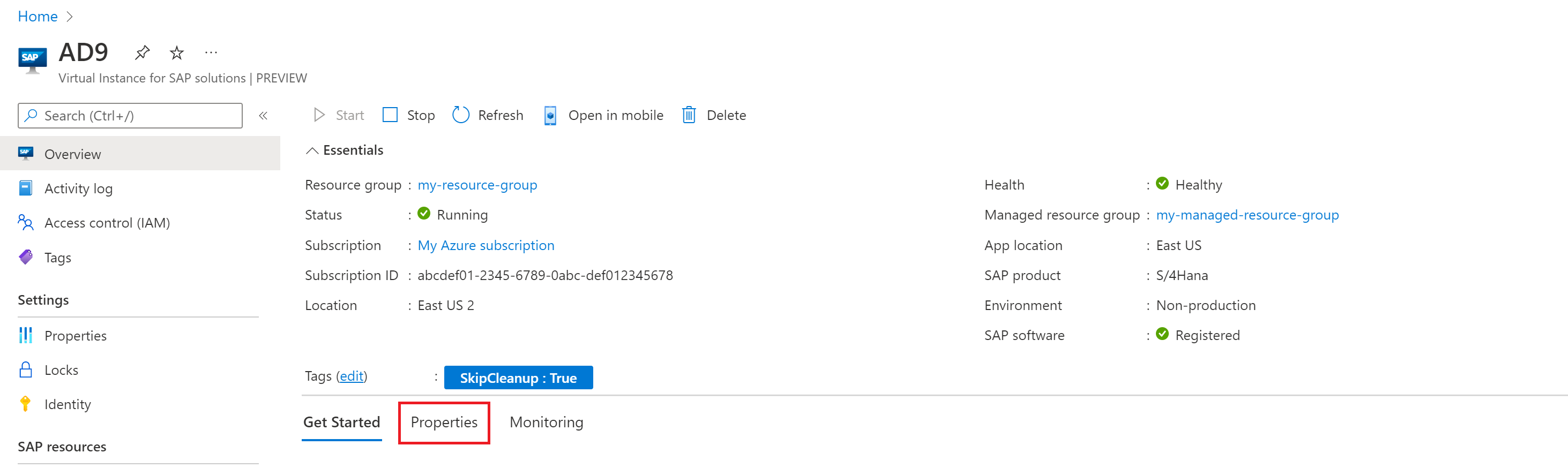

6. VIS kaynağının Genel Bakış sayfasında Özellikler sekmesini seçin.

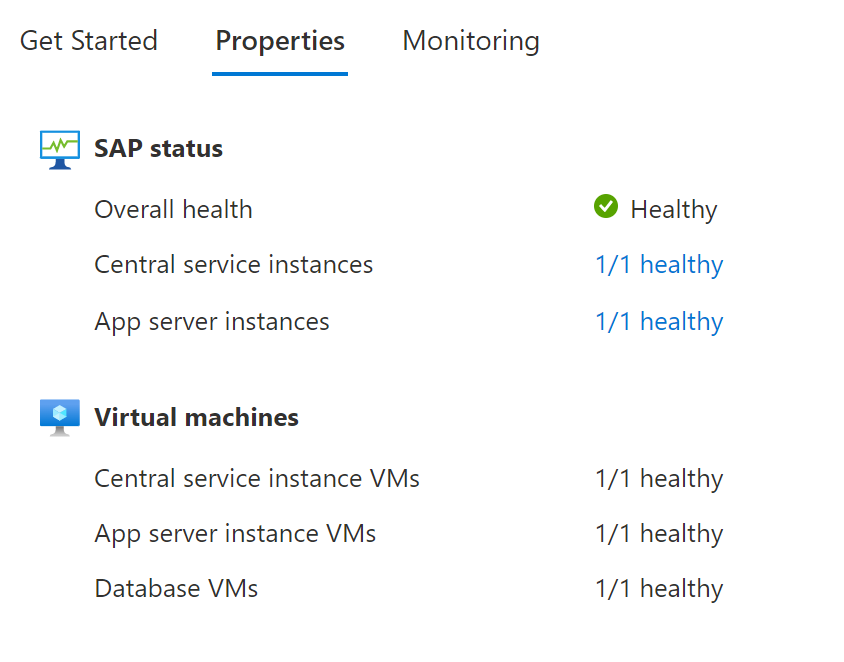

7. VIS'nin özellikler sayfasında SAP örneklerinin durumunu görmek için SAP durumu bölümünü gözden geçirin. VIS içindeki VM'lerin durumunu görmek için Sanal makineler bölümünü gözden geçirin.

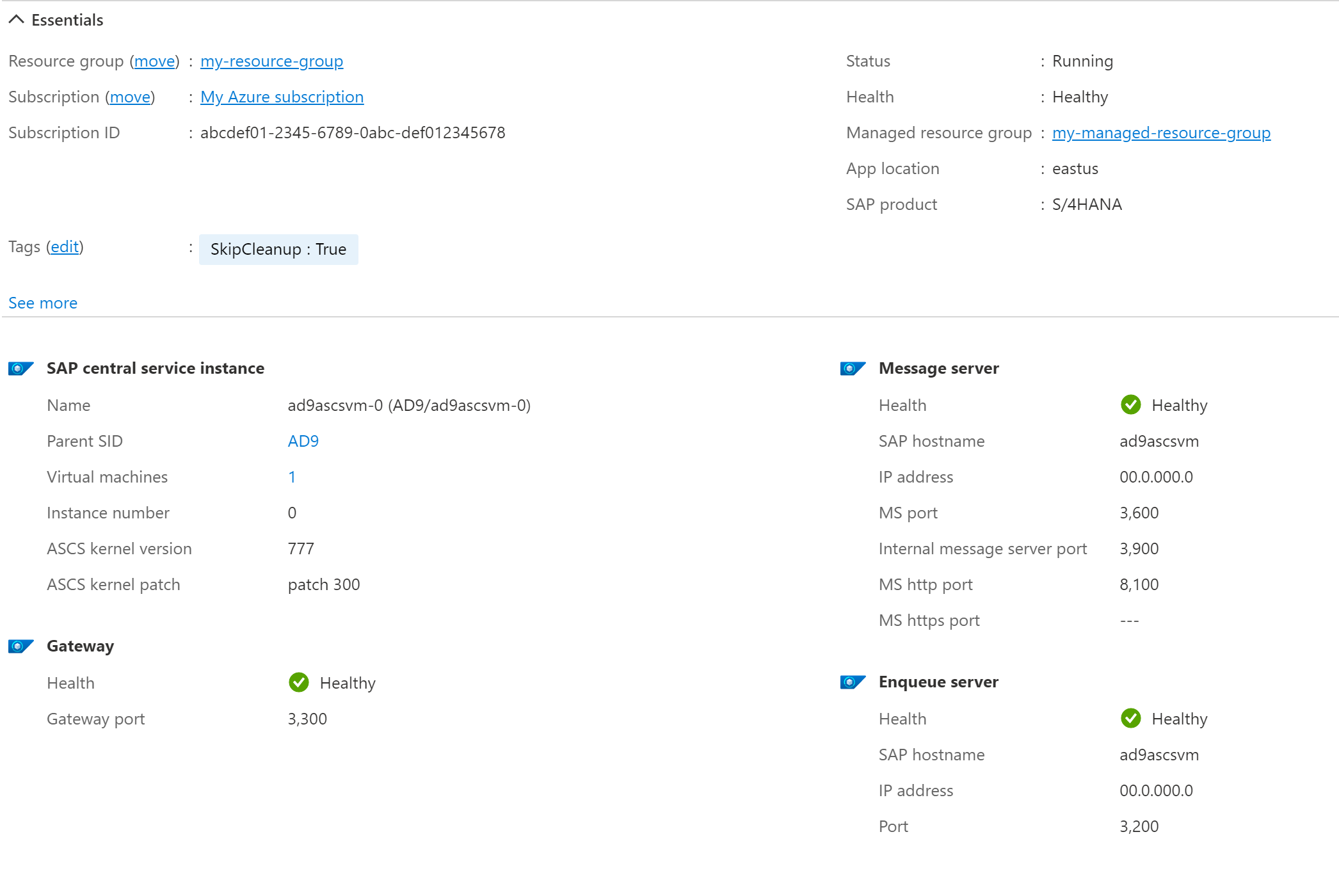

ASCS örnekleri hakkındaki bilgileri görmek için:

1. Daha önce açıklandığı gibi Azure portalında VIS'yi açın.

2. Kenar çubuğu menüsünde, SAP kaynakları'nın altında Merkezi hizmet örnekleri'ni seçin.

3. Özelliklerini görmek için tablodan bir örnek seçin.

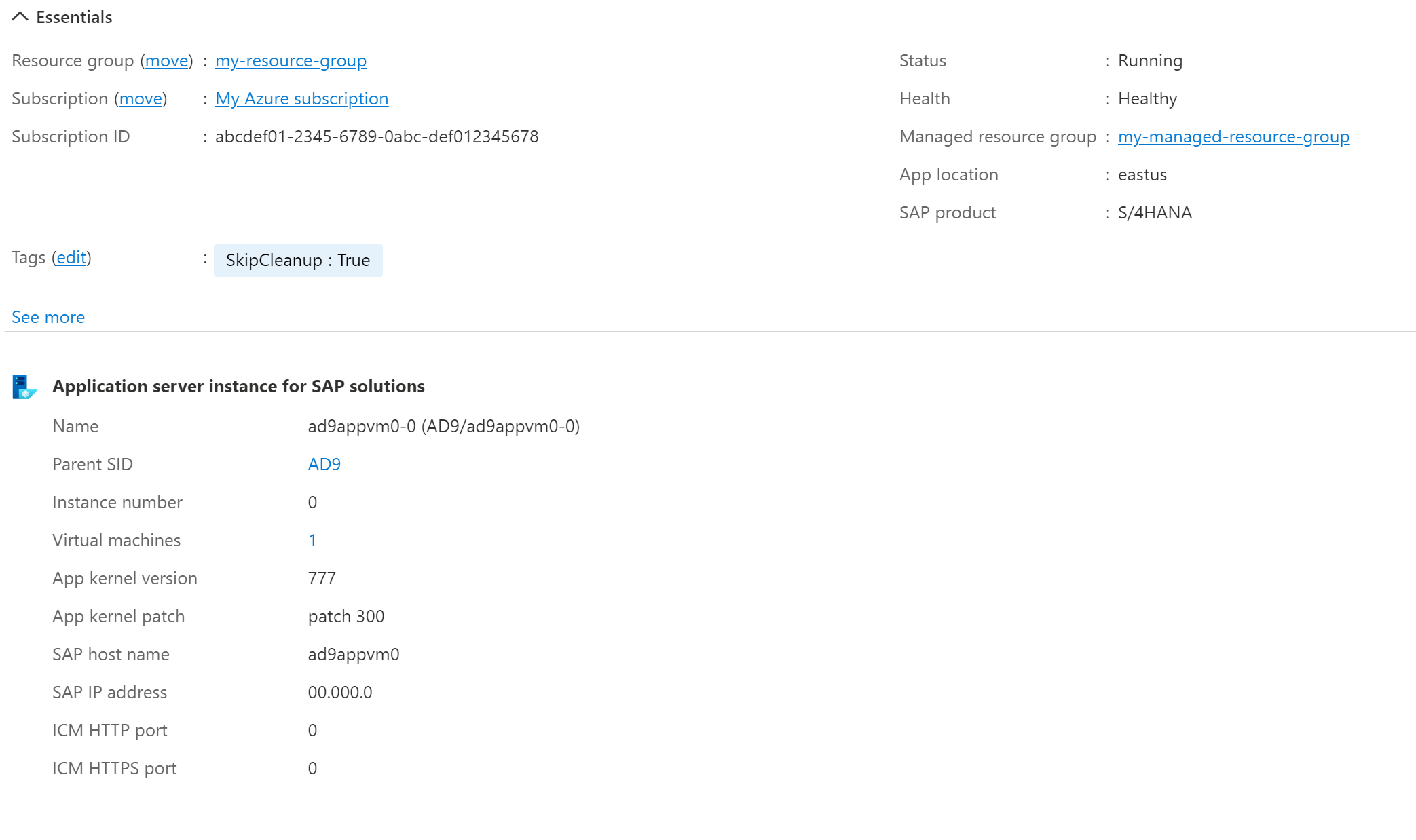

SAP uygulama sunucusu örnekleri hakkındaki bilgileri görmek için:

1. Daha önce açıklandığı gibi Azure portalında VIS'yi açın.

2. Kenar çubuğu menüsünde, SAP kaynakları'nın altında Uygulama sunucusu örnekleri'ni seçin.

3. Özelliklerini görmek için tablodan bir örnek seçin.



SAP altyapısını izleme

SAP çözümleri için Azure Center, Azure portalından önemli SAP altyapısı ölçümlerini analiz etmenizi sağlar.

1. Azure portalınaoturum açın.

2. Arama çubuğuna yazın SAP on Azureve sonuçlarda SAP çözümleri için Azure Center'ı seçin.

3. Hizmetin sayfasında kenar çubuğu menüsünde SAP Sanal Örnekleri'ni seçin.

4. VIS sayfasında, tablodan VIS'yi seçin.

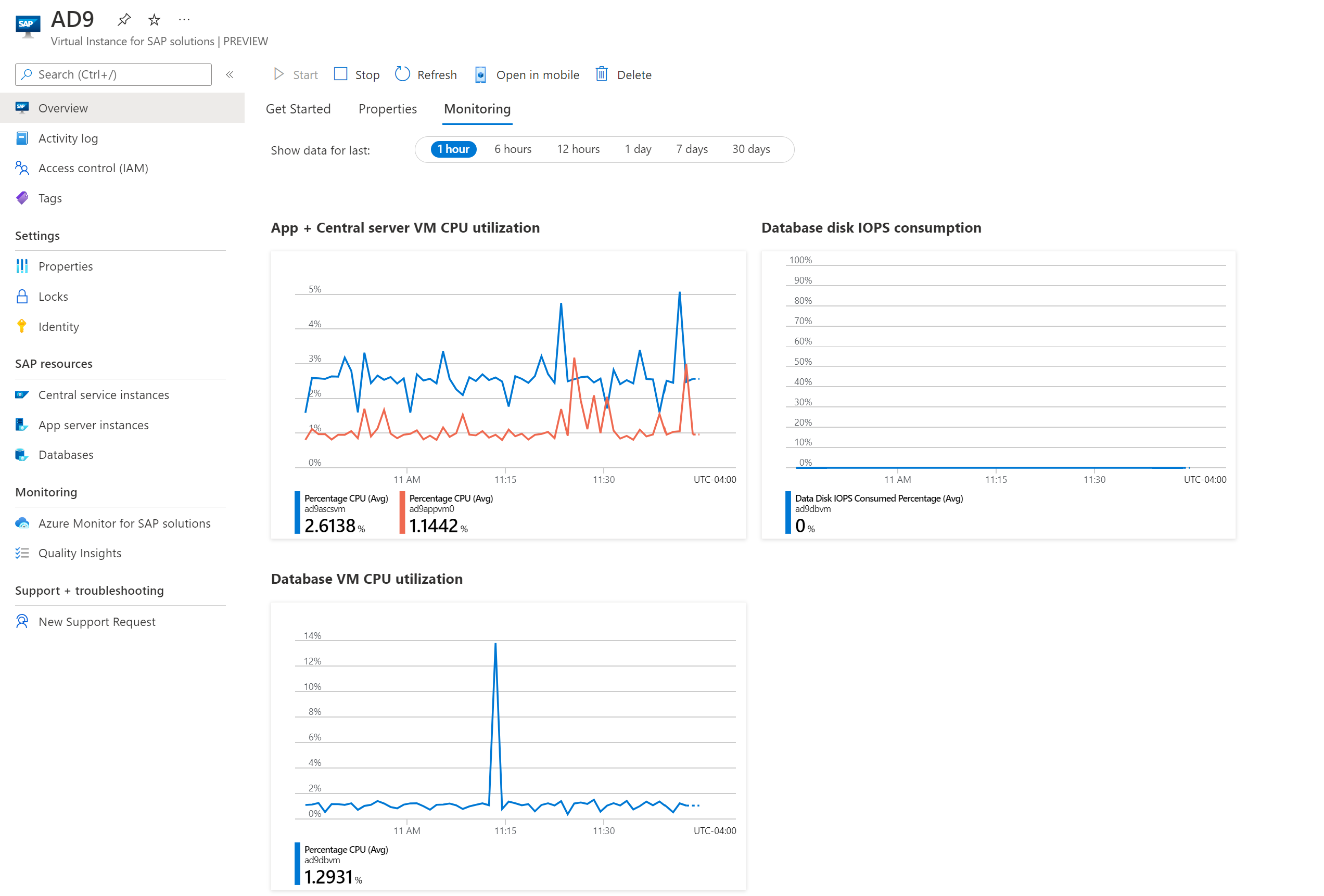

5. VIS'nin genel bakış sayfasında İzleme sekmesini seçin.



6. aşağıdakileri içeren izleme grafiklerini gözden geçirin:

   1. Uygulama sunucusu ve ASCS sunucusu tarafından CPU kullanımı

   2. Veritabanı sunucusu örneği tarafından tüketilen IOPS yüzdesi

   3. Veritabanı sunucusu örneğinin CPU kullanımı

7. Azure İzleyici ölçüm gezginiyle daha ayrıntılı analiz yapmak için izleme grafiklerinden herhangi birini seçin.

Azure İzleyici'yi yapılandırma

SAP platform düzeyindeki ölçümleri izlemek için SAP çözümleri için Azure İzleyici'yi ayarlayabilir veya kaydedebilirsiniz.

1. Azure portalınaoturum açın.

2. Arama çubuğuna yazın SAP on Azureve sonuçlarda SAP çözümleri için Azure Center'ı seçin.

3. Hizmetin sayfasında kenar çubuğu menüsünde SAP Sanal Örnekleri'ni seçin.

4. VIS sayfasında, tablodan VIS'yi seçin.

5. İzleme'nin altında SAP çözümleri için Azure İzleyici'yi seçin.

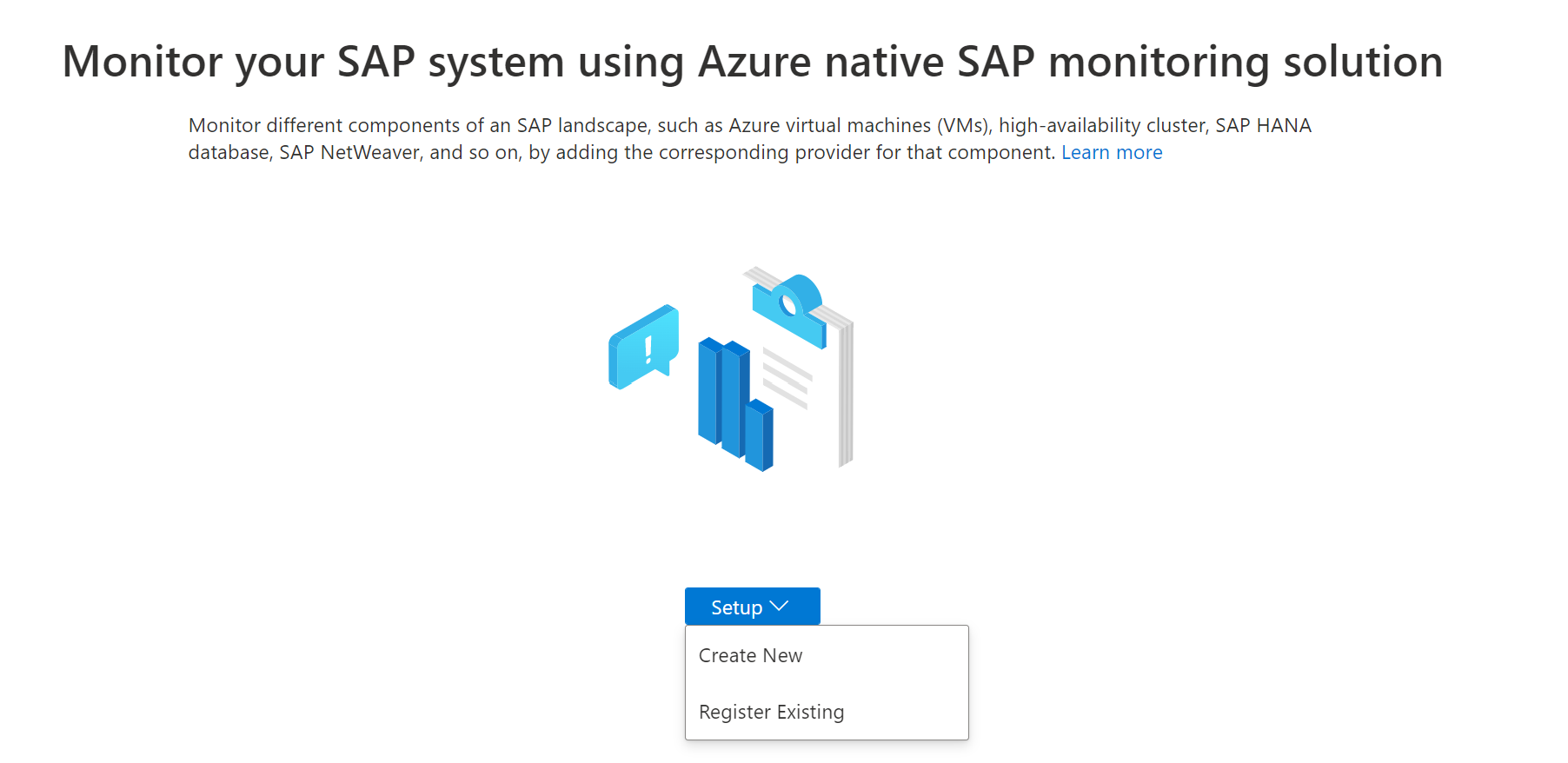

6. SAP çözümleri için yeni bir Azure İzleyici örneği mi oluşturacağınız yoksa var olan SAP çözümleri için Azure İzleyici örneğini mi kaydedebileceğinizi seçin. Bu seçeneği görmüyorsanız, bu ayarı zaten yapılandırmış olursunuz.



   SAP çözümleri için Azure İzleyici örneğinizi oluşturduktan veya kaydettikten sonra portal sizi bu örneğe yönlendirir.

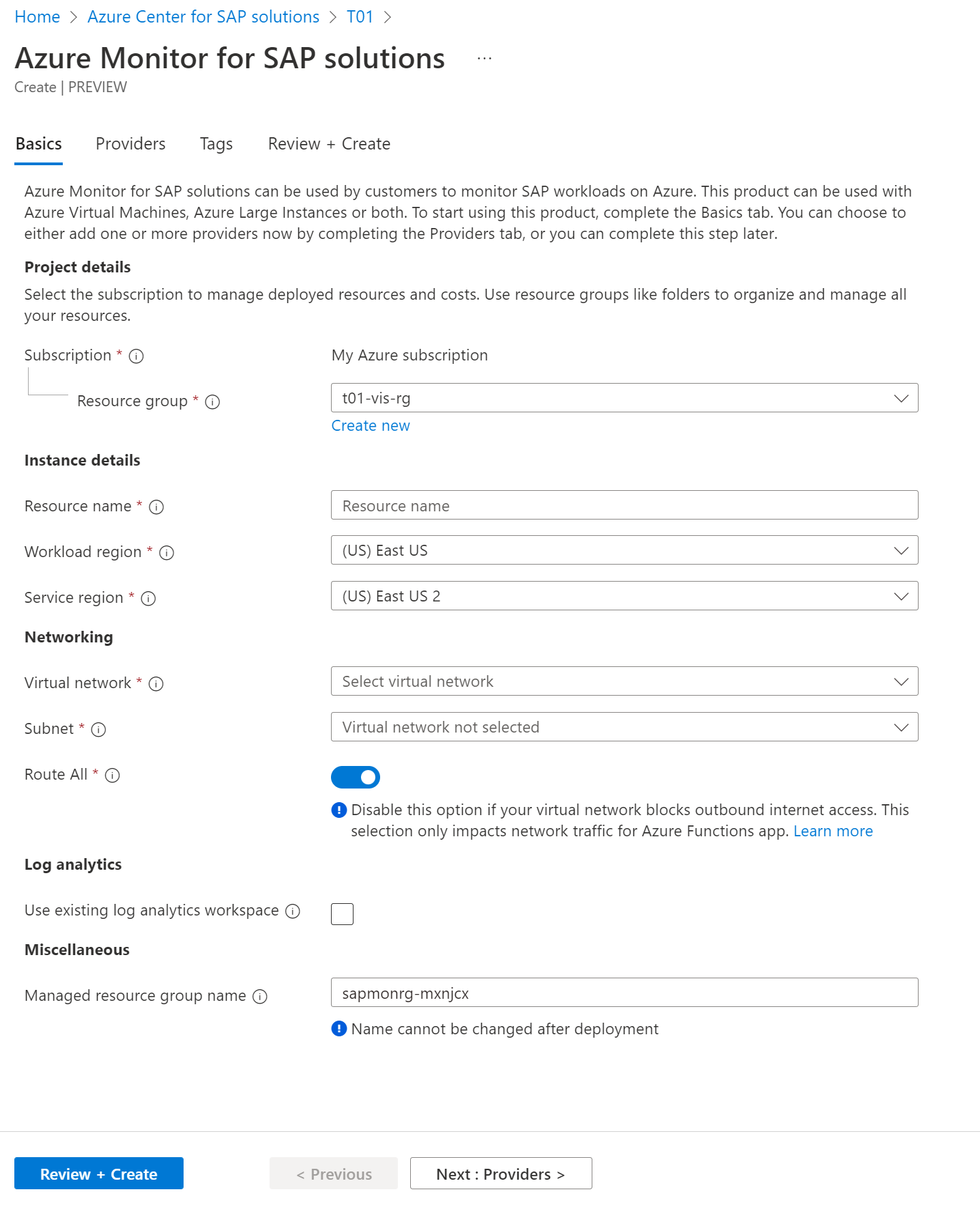

SAP çözümleri için yeni Azure İzleyici kaynağı oluşturma

SAP çözümleri için yeni bir Azure İzleyici kaynağı yapılandırmak için:

1. SAP çözümleri için yeni Azure İzleyici kaynağı oluştur sayfasında Temel Bilgiler sekmesini seçin.



2. Proje ayrıntıları'nın altında kaynağınızı yapılandırın.

   1. Abonelik için Azure aboneliğinizi seçin.

   2. SAP çözümleri için Azure İzleyici kaynak grubu için VIS ile aynı kaynak grubunu seçin.

   Önemli

   VIS'nin kaynak grubundan farklı bir kaynak grubu seçerseniz dağıtım başarısız olur.

3. SAP çözümleri için Azure İzleyici örneği ayrıntıları altında SAP çözümleri için Azure İzleyici örneğinizi yapılandırın.

   1. Kaynak adı için SAP çözümleri için Azure İzleyici kaynağınız için bir ad girin.

   2. İş yükü bölgesi için iş yükünüz için bir Azure bölgesi seçin.

4. Ağ Ayarları altında ağ bilgilerini yapılandırın.

   1. Sanal ağ için kullanılacak bir sanal ağ seçin.

   2. Alt ağ için sanal ağınızda bir alt ağ seçin.

   3. Tümünü Yönlendir için seçeneği etkinleştirmeyi veya devre dışı bırakmayı seçin. Bu ayarı etkinleştirdiğinizde, ağ yapılandırmanız uygulamadan gelen tüm giden trafiği etkiler.

5. Gözden Geçir + Oluştur sekmesini seçin.

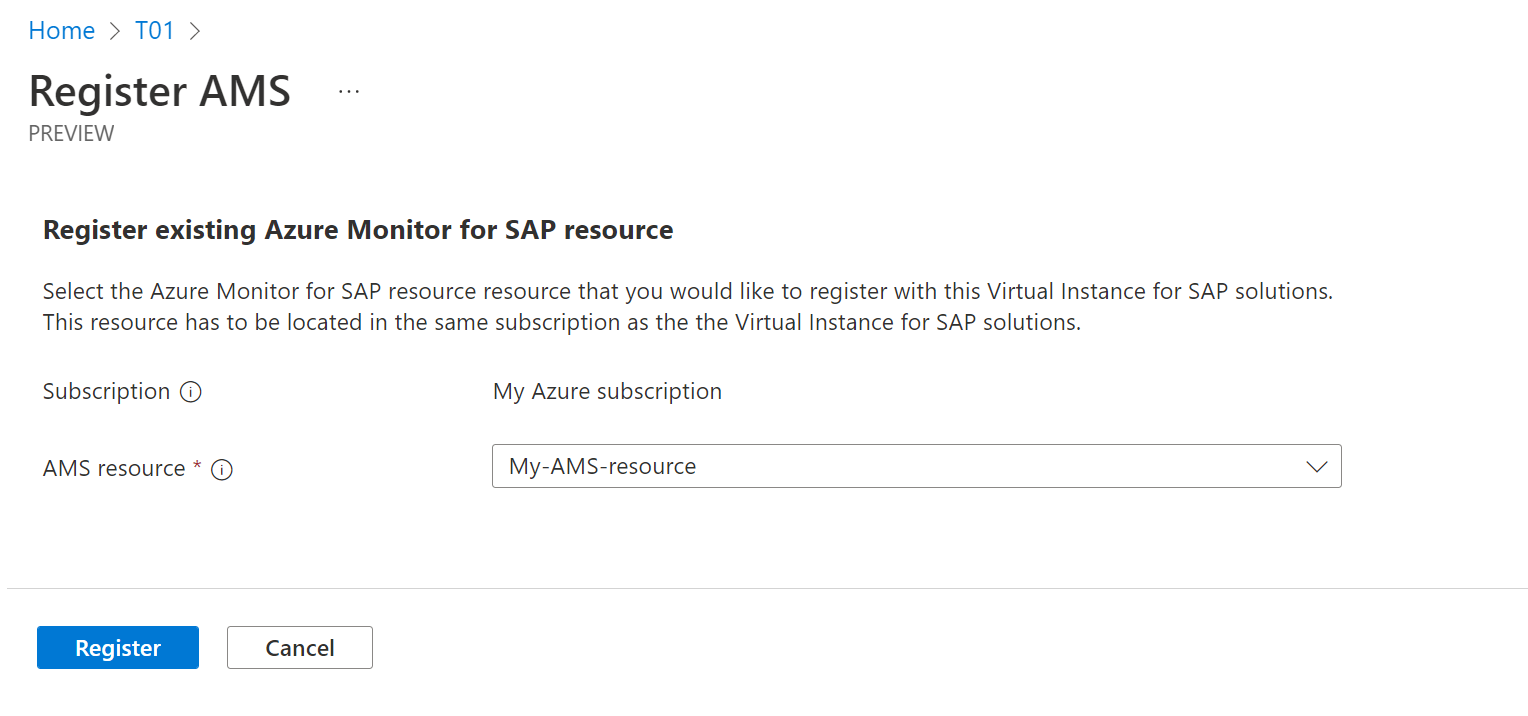

SAP çözümleri için mevcut Azure İzleyici kaynağını kaydetme

Mevcut SAP çözümleri için Azure İzleyici kaynağını kaydetmek için kayıt sayfasındaki açılan menüden örneği seçin.

Uyarı

SAP çözümleri için Azure İzleyici'nin geçerli sürümünü yalnızca görüntüleyebilir ve seçebilirsiniz. SAP çözümleri için Azure İzleyici (klasik) kaynakları kullanılamaz.

VIS'den SAP çözümleri için Azure İzleyici kaydını kaldır

Uyarı

Bu işlem, VIS'den yalnızca SAP çözümleri için Azure İzleyici kaynağının kaydını kaldırır. SAP çözümleri için Azure İzleyici kaynağını silmek için SAP çözümleri için Azure İzleyici örneğini silmeniz gerekir.

SAP çözümleri için Azure İzleyici kaynağınızla VIS arasındaki bağlantıyı kaldırmak için:

1. Azure portalınaoturum açın.

2. Kenar çubuğu menüsündeki İzleme'nin altında SAP çözümleri için Azure İzleyici'yi seçin.

3. SAP çözümleri için Azure İzleyici sayfasında Sil'i seçerek kaynağın kaydını kaldırın.

4. Onay iletisini bekleyin, SAP için Azure İzleyici çözümlerinin kaydı başarıyla kaldırıldı.

VIS'de sistem sağlığı ve durumu ile ilgili sorunları giderme

SAP çözümleri için başarıyla kaydedilmiş veya dağıtılmış bir Sanal Örnek kaynağında hizmetin sistem durumu ve durum verilerini getiremediğini belirten bir hata görüntülenirse, sorunu çözmek için aşağıdaki kılavuzu kullanın.

Hata: Birincil SAP Central Services VM'sinden sistem durumu ve durum verileri getirilemiyor

Olası nedenler:

• SAP Central Services VM çalışmıyor olabilir.
• İzleme VM uzantısı çalışmıyor olabilir veya Central Services VM'sinde beklenmeyen bir hatayla karşılaşabilir.
• Yönetilen kaynak grubundaki depolama hesabına Merkezi Hizmetler VM'lerinden erişilemez. Ya da izleme hizmetinin gerektirdiği depolama hesabı veya temel kapsayıcı ya da blob silinir.
• Merkezi Hizmetler VM sistem tarafından atanan yönetilen kimliğin yönetilen kaynak grubunda Depolama Blob Veri Sahibi erişimi yoktur veya yönetilen kimlik devre dışı bırakılır.
• İşlem, sapstartsrv birincil Merkezi Hizmetler VM'sinde SAP örnek çalışması veya SAP ana bilgisayar denetim aracısı için çalışmıyor olabilir.
• İzleme VM uzantısı, VM'deki ilkeler veya kısıtlamalar nedeniyle sistem durumu ve durum bilgilerini getirmek için betiği yürütemedi.

Çözüm:

1. SAP Central Services VM çalışmıyorsa VM'de VM'yi ve SAP hizmetlerini başlatın. Birkaç dakika bekleyin ve sistem durumu ve durum bilgilerinin VIS kaynağında görünüp görünmediğini denetleyin.
2. Azure portalında SAP Central Services VM'sine gidin ve Uzantılar ve uygulamalar sekmesinde Microsoft.Workloads.MonitoringExtension durumunun Sağlama Başarılı olup olmadığını denetleyin. Aksi takdirde bir destek bileti oluşturun.
3. VIS kaynağına gidin ve Genel Bakış'ınTemel Parçalar bölümünden yönetilen kaynak grubuna gidin. Bu kaynak grubunda bir depolama hesabı olup olmadığını denetleyin. Depolama hesabı varsa, sanal ağınızın SAP Central Services VM'sinden bu depolama hesabına bağlantıya izin verip vermediğini denetleyin ve gerekirse bağlantıyı etkinleştirin. Depolama hesabı yoksa VIS kaynağını silmeniz ve sistemi yeniden kaydetmeniz gerekir.
4. SAP Central Services VM sistem tarafından atanan yönetilen kimliğin VIS'nin yönetilen kaynak grubunda Depolama Blob Veri Sahibi erişimi olup olmadığını denetleyin. Aksi takdirde, gerekli erişimi sağlayın. Sistem tarafından atanan yönetilen kimlik yoksa VIS'yi silip sistemi yeniden kaydetmeniz gerekir.
5. SAP örneği ve SAP Konak Denetimi işleminin, Central Services Sanal Makinesi (VM)'nde çalıştığından emin olun sapstartsrv.
6. Daha önce bahsedilen her şey geçerliyse bir destek bileti oluşturun.

Hata: Veritabanı durumu Azure portalında kullanılamıyor görünüyor

Olası nedenler:

Veritabanı listesi sağlık ve durum betiği argümanlarına geçirilmedi. Bu, veritabanı durumunun kullanılamaz olarak görünmesine neden olur.

Bu hata iki senaryoda oluşabilir:

• Veritabanı ve HANA örneğinin SID'i aynı değildir. Bu, veritabanı ayrıntılarının bulma iş akışında bulunamamasına neden olur.

• Çok veritabanılı bir kümeniz var ve bu da bu hataya neden olur.

Çözüm:

HANA örneğinin ve veritabanının aynı SID ile eşlendiğinden emin olun.
