Ölçü Aracı ile çalışmaya başlama — MRTK3
Ölçü Aracı, grafik araçlarına nesnelerin yerel boyutlarını görüntülemeye yönelik bir araçtır.
Şu anda dört işlem modunu desteklemektedir RectTransforms, 3d Colliders, Mesh Renderers ve Distance Between Objects.
Not
Ölçü Aracı'nı kullanmaya başlamak için Grafik Araçları kurulum işlemini izlemiş olmanız gerekir.
Grafik Araçları düzgün şekilde ayarlanırsa Pencere/Grafik Araçları ve Ölçü Aracı kullanılabilir olmalıdır bölümüne gidin.
Hiyerarşide bir GameObject seçin ve Grafik Araçları menüsünden Ölçü Aracı'nı açın veya Düzenleyici Araç Çubuğu'ndan Ölçü Aracı'nı seçin
Araç açık/seçili durumdayken, seçilen nesnelerin ölçümleri çevrelerine çizilir. Ölçüm, aracın ayarlarından özelleştirilebilir.
Kısayollar
- Aracı Değiştir (M)
- Araç Penceresini Aç/Kapat (Shift+M)

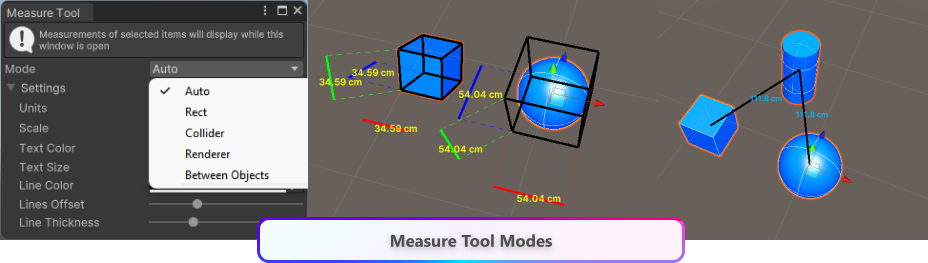

Modu
Aracın ayarlardaki açılan menü aracılığıyla seçilebilen birden çok modu vardır.
| Mode | Açıklama |
|---|---|
| Otomatik | Varsayılan mod, araç bileşenleri algılar ve uygun ölçümü çizer. Oluşturucular yerine Harmanlayıcılara Göre Rect'lere Öncelik Belirleme |
| Rect | Bir RectTransform bileşeni eklenmiş olarak seçilen her GameObject'in çevresine bir dikdörtgen ve ölçümler çizer |
| Işleyici | Bir MeshRenderer bileşeni eklenmiş olarak seçilen her GameObject'in etrafına bir kutu ve ölçümler çizer. |
| Çarpıştırıcısı | 3B Harmanlama bileşeni eklenmiş olarak seçilen her GameObject'in etrafına bir kutu ve ölçümler çizer. |
| Nesneler Arasında | gameObjects arasında seçilen sırada bir çizgi ve ölçü çizer |
Not
Unity 2020 ve daha eski sürümlerinde işleyici ölçümleri için bir MeshFilter da gereklidir

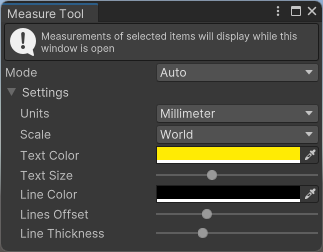

Ayarlar
| Birimler | Description |
|---|---|
| Milimetre | Ölçümü milimetre cinsinden görüntüler |
| Santimetre | Ölçümü santimetre cinsinden görüntüler |
| Ölçüm | Ölçümü metre cinsinden görüntüler |
| Ölçek | Description |
|---|---|
| Yerel | Seçilen nesnelerin yönlendirmesi hesaba eklenmiş şekilde ölçümü yerel ölçekte görüntüler |
| Dünya | Eksen Hizalı Sınırlayıcı Kutusu (AABB) kullanarak ölçüleri dünya ölçeğinde görüntüler |
| Özelleştirme seçenekleri | Description |
|---|---|
| Metin rengi | Metnin rengini ayarlama |
| Metin boyutu | Kaydırıcı kullanarak görüntülenen metnin boyutunu ayarlama |
| Çizgi rengi | Sınırlayıcı kutunun/dikdörtgenin rengini ayarlama |
| Çizgi uzaklığı | Seçilen nesnelerden ölçüleri uzaklık yapar |
| Çizgi kalınlığı | Çizgilerin kalınlığını ayarlar |
