教程：使用 Azure 门户监视两个虚拟机之间的网络通信

  • 项目

在虚拟机 (VM) 和终结点（例如另一 VM）之间成功通信对于组织来说可能很重要。 有时候，配置更改会导致通信中断。

在本教程中，你将了解如何执行以下操作：

  • 创建虚拟网络
  • 创建两个虚拟机
  • 监视两个虚拟机之间的通信
  • 诊断两个虚拟机之间的通信问题

Diagram shows the resources created in the tutorial.

如果没有 Azure 订阅，请在开始之前创建一个免费帐户。

先决条件

  • 具有活动订阅的 Azure 帐户。

创建虚拟网络

在本部分，将创建包含两个子网和一个 Azure Bastion 主机的 myVNet 虚拟网络。 第一个子网用于虚拟机，第二个子网用于 Bastion 主机。

  1. 登录 Azure 门户。

  2. 在门户顶部的搜索框中，输入“虚拟网络”。 在搜索结果中，选择“虚拟网络”。

    Screenshot shows searching for virtual networks in the Azure portal.

  3. 选择“+ 新建”。 在“创建虚拟网络”的“基本信息”选项卡中，输入或选择以下值：

    设置 值
    项目详细信息
    订阅 选择 Azure 订阅。
    资源组 选择“新建”。
    在“名称”中输入“myResourceGroup”。
    选择“确定”。
    实例详细信息
    虚拟网络名称 输入“myVNet”。
    区域 选择“(US)美国东部”。

  4. 选择“IP 地址”选项卡，或选择页面底部的“下一步”按钮两次。

  5. 接受默认 IP 地址空间 10.0.0.0/16。

  6. 选择默认子网旁边的铅笔图标，将其重命名。 在“编辑子网”页的“子网详细信息”下，为“名称”输入 mySubnet，然后选择“保存”。

  7. 选择“查看 + 创建”。

  8. 检查设置，然后选择“创建”。

创建两个虚拟机

在本节中，你将创建两个虚拟机：myVM1 和 myVM2 以测试它们之间的连接。

创建第一个虚拟机

  1. 在门户顶部的搜索框中，输入“虚拟机”。 在搜索结果中，选择“虚拟机”。

  2. 在“虚拟机”中，依次选择“+ 创建”、“+ Azure 虚拟机”。

  3. 在“创建虚拟机”的“基本信息”选项卡中输入或选择以下信息。

    设置 值
    项目详细信息
    订阅 选择订阅。
    资源组 选择“myResourceGroup”。
    实例详细信息
    虚拟机名称 输入“myVM1”。
    区域 选择“(US)美国东部”。
    可用性选项 选择“无需基础结构冗余”。
    安全类型 保留默认值“标准”。
    映像 选择“Ubuntu Server 20.04 LTS - x64 Gen2”。
    大小 选择大小或保留默认设置。
    管理员帐户
    身份验证类型 选择“密码”。
    用户名 输入用户名。
    Password 输入密码。
    确认密码 重新输入密码。

  4. 选择“网络”选项卡，或选择“下一步: 磁盘”，然后选择“下一步: 网络”。

  5. 在“网络”选项卡上，选择以下值：

    设置 值
    网络接口
    虚拟网络 选择“myVNet”。
    子网 选择“mySubnet”。
    公共 IP 选择“无”。
    NIC 网络安全组 选择“无”。

  6. 选择“查看 + 创建”。

  7. 检查设置，然后选择“创建”。

创建第二个虚拟机

重复上一节中的步骤，创建第二个虚拟机，并输入 myVM2 作为虚拟机名称。

创建连接监视器

在本节中，创建一个连接监视器，监视通过 TCP 端口 3389 进行的从 myVm1 到 myVm2 的通信。

  1. 在门户顶部的搜索框中，输入“网络观察程序”。 选择“网络观察程序”。

  2. 在“监视”下，选择“连接监视器”。

  3. 选择“+ 新建”。

    Screenshot shows Connection monitor page in the Azure portal.

  4. 在“创建连接监视器”的“基本信息”选项卡中，输入或选择以下信息：

    设置 值
    连接监视器名称 输入 myConnectionMonitor。
    订阅 选择订阅。
    区域 选择“美国东部”。
    工作区配置
    虚拟机名称 输入“myVM1”。
    区域 选择“(US)美国东部”。
    工作区配置 保留默认值。

    Screenshot shows the Basics tab of creating a connection monitor in the Azure portal.

  5. 选择“测试组”选项卡，或者选择“下一步：测试组”按钮。

  6. 在“测试组名称”中输入 myTestGroup。

  7. 在“添加测试组详细信息”页中，选择“+ 添加源”以添加源虚拟机。

  8. 在“添加源”页中，选择“myVM1”作为源终结点，然后选择“添加终结点”。

    Screenshot shows how to add a source endpoint for a connection monitor in the Azure portal.

    注意

    可以使用“订阅”、“资源组”、“VNET”或“子网”筛选器来缩小虚拟机列表的范围。

  9. 在“添加测试组详细信息”页中，选择“添加测试配置”，然后输入或选择以下信息：

    设置 值
    测试配置名称 输入 SSH-from-myVM1-to-myVM2。
    协议 选择“TCP”。
    目标端口 输入 22。
    测试频率 选择默认值“每 30 秒”。

    Screenshot shows how to add a test configuration for a connection monitor in the Azure portal.

  10. 选择“添加测试配置”。

  11. 在“添加测试组详细信息”页中，选择“添加目标”以添加目标虚拟机。

  12. 在“添加目标”页中，选择“myVM2”作为目标终结点，然后选择“添加终结点”。

    Screenshot shows how to add a destination endpoint for a connection monitor in the Azure portal.

    注意

    除了“订阅”、“资源组”、“VNET”和“子网”筛选器之外，还可以使用“区域”筛选器来缩小虚拟机列表的范围。

  13. 在“添加测试组详细信息”页中，选择“添加测试组”按钮。

  14. 选择“查看 + 创建”，然后选择“创建”。

查看连接监视器

在本节中，你将查看在上一节中创建的连接监视器的所有详细信息。

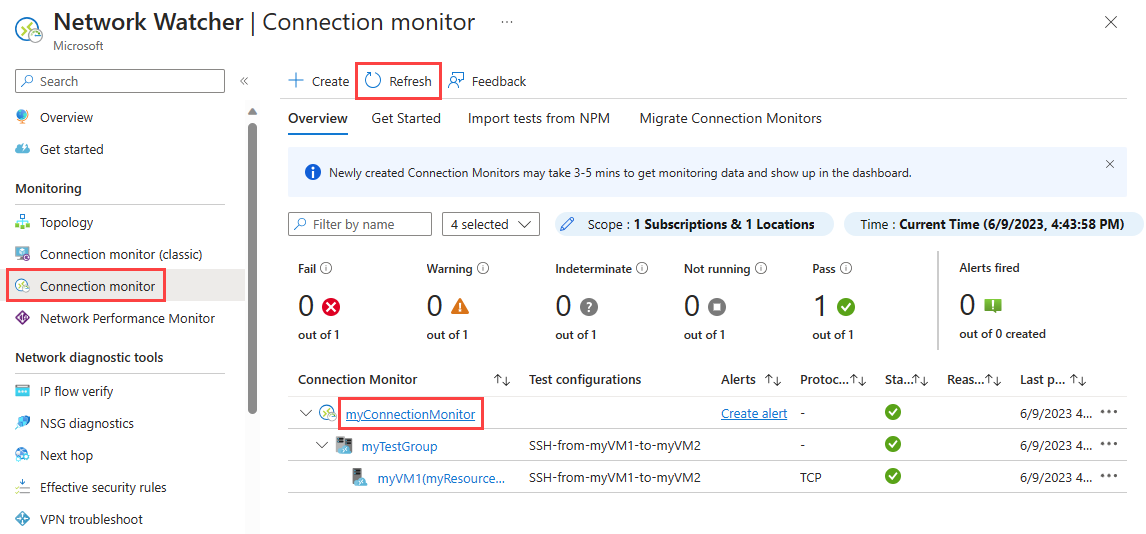

  1. 转到“连接监视器”页。 如果在连接监视器列表中看不到 myConnectionMonitor，请等待几分钟，然后选择“刷新”。

    Screenshot shows the new connection monitor that you've just created.

  2. 选择 myConnectionMonitor 以查看连接监视器的性能指标，例如往返时间和失败检查的百分比

    Screenshot shows the new connection monitor.

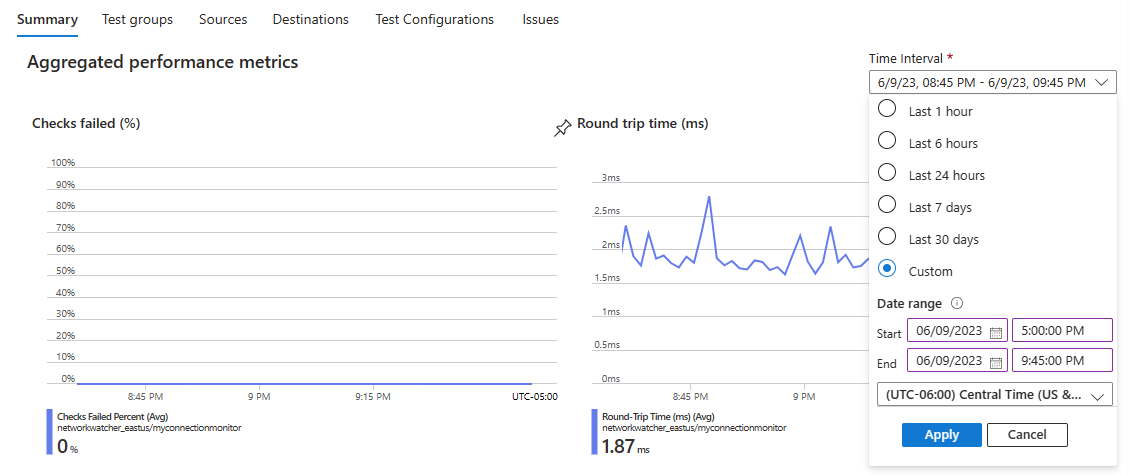

  3. 选择“时间间隔”可调整时间范围，以查看特定时间段的性能指标。 可用时间间隔为“过去 1 小时”、“过去 6 小时”、“过去 24 小时”、“过去 7 天”和“过去 30 天”。 还可以选择“自定义”以指定自定义时间范围。

    Screenshot shows available options to change the time interval of the performance metrics in a connection monitor.

查看问题

在上一节创建的连接监视器监视 myVM1 与 myVM2 上的端口 22 之间的连接。 如果连接因任何原因失败，连接监视器将检测并记录故障。 在本节中，将通过停止运行 myVM2 来模拟问题。

  1. 在门户顶部的搜索框中，输入“虚拟机”。 在搜索结果中，选择“虚拟机”。

  2. 在“虚拟机”中，选择“myVM2”。

  3. 在“概述”中，选择“停止”以停止运行（解除分配）myVM2 虚拟机。

  4. 转到“连接监视器”页。 如果在仪表板中看不到失败，请选择“刷新”。

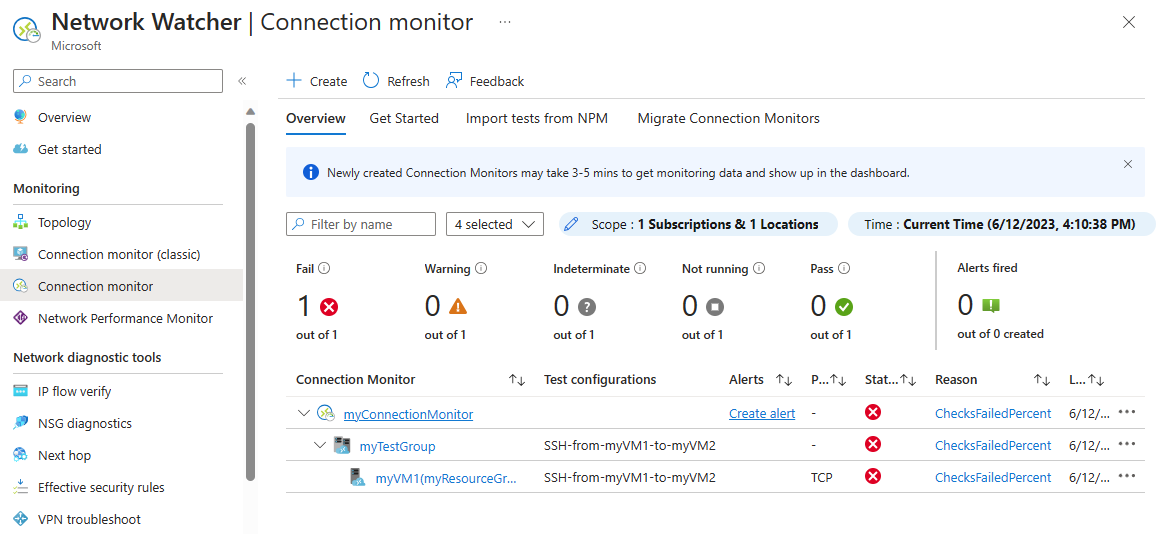

    Screenshot shows the failure after stopping the virtual machine.

    可以看到失败连接监视器的数量在停止运行 myVM2 后变为 1/1，在“原因”下，可以看到故障原因是 ChecksFailedPercent。

清理资源

不再需要 myResourceGroup 资源组时，将其及其包含的所有资源删除：

  1. 在门户顶部的搜索框中输入 myResourceGroup。 从搜索结果中选择“myResourceGroup”。

  2. 选择“删除资源组” 。

  3. 在“删除资源组”中，输入 myResourceGroup，然后选择“删除”。

  4. 选择“删除”以确认删除资源组及其所有资源。

下一步

若要了解如何监视虚拟机规模集网络通信，请转到下一篇教程：

监视规模集的网络通信
