在 Visual Studio Code（预览版）中使用作业关系图在本地调试 Azure 流分析查询

不输出结果或输出意外结果的流式处理作业通常需要进行故障排除。适用于 Azure 流分析的 Visual Studio Code 扩展集成了作业关系图、指标、诊断日志和中间结果，可帮助快速确定问题根源。在本地测试查询时，可以使用作业关系图检查每个步骤的中间结果集和指标。

使用作业关系图调试查询

可以使用一个 Azure 流分析脚本将输入数据转换为输出数据。作业关系图显示数据如何从输入源（如事件中心、IoT 中心）经多个查询步骤流向输出接收器。每个查询步骤映射到在脚本中使用 WITH 语句定义的临时结果集。可以查看每个中间结果集中每个查询步骤的数据和指标，以找出问题的根源。

注意

此作业关系图仅显示单个节点中的本地测试的数据和指标。不应将其用于性能优化和故障排除。

使用此快速入门了解如何使用 Visual Studio Code 创建流分析作业，或者如何将现有作业导出到本地项目。系统为导出的作业自动填充输入和输出的凭据。

若要使用本地输入数据测试查询，请按照这些说明操作。如果要使用实时输入进行测试，请配置输入并转到下一步。

打开 asaql 脚本文件，并选择“在本地运行”。然后，选择“使用本地输入”或“使用实时输入”。作业关系图在窗口右侧显示。

在本部分，你将浏览适用于关系图每个组成部分的指标。

选择 Visual Studio Code 窗口右下方的“结果”选项卡旁边的“指标”选项卡。
从下拉列表中选择“作业”。可以在图形节点中选择任何空白区域，以导航到作业级别指标。此视图包含所有指标，这些指标在作业运行时每 10 秒更新一次。可以选择或取消选择右侧的指标，以在图表中查看它们。
从下拉列表中选择输入数据源的名称，以查看输入指标。下方屏幕截图中的输入源名为“quotes”。有关输入指标的详细信息，请参阅 Azure 流分析作业指标。
从作业关系图中选择一个查询步骤，或者从下拉列表中选择步骤名称，以查看步骤级别指标。水印延迟是唯一可用的步骤指标。

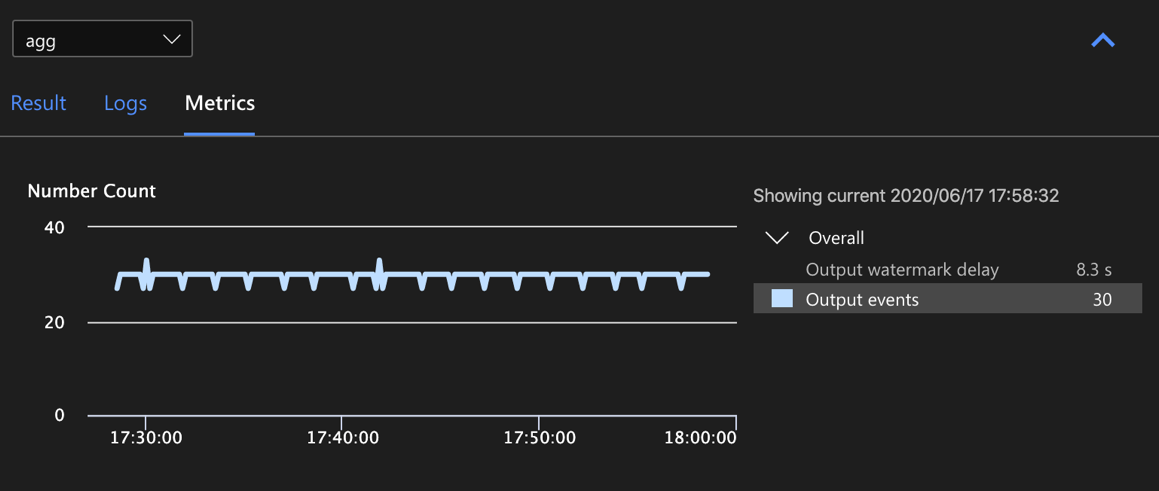

在关系图中或从下拉列表中选择一个输出，以查看与输出相关的指标。有关输出指标的详细信息，请参阅 Azure 流分析作业指标。不支持实时输出接收器。
