教程:向报表添加柱形图(报表生成器)

在本教程中,你创建了 Reporting Services 分页报表,该报表包含一个柱形图,其中将序列显示为一组按类别分组的垂直条。

柱形图对以下方面很有用:

  • 显示一段时间内数据的更改。
  • 比较多个序列的相对值。
  • 显示移动平均线,以显示趋势。

下图显示了将创建的带有移动平均线的柱形图。

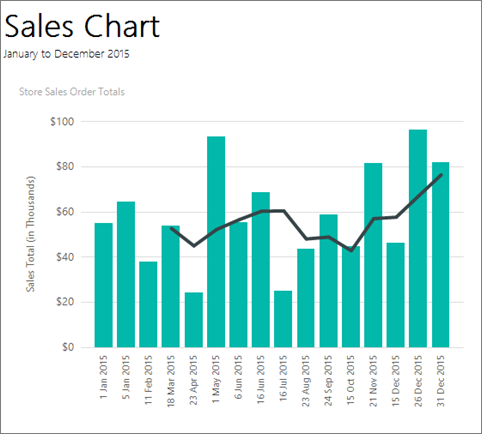

显示报表生成器柱形图的屏幕截图。

注意

在本教程中,将向导的多个步骤合并为一个过程。 有关如何浏览到报表服务器、选择数据源和创建数据集的分步说明,请参阅本系列中的第一个教程:教程:创建基本表报表(报表生成器)

完成本教程的估计时间:15 分钟。

要求

有关要求的信息,请参阅教程先决条件(报表生成器)

1.使用图表向导创建图表报表

在本部分中,使用图表向导创建嵌入数据集、选择共享数据源并创建柱形图。

注意

在本教程中,由于查询包含了数据值,因此它不需要外部数据源。 这样,查询就会非常长。 在业务环境中,查询不会包含数据。 本教程中的查询仅供学习使用。

创建图表报表

  1. 通过计算机、Web 门户或 SharePoint 集成模式 启动报表生成器 Reporting Services 。

    将打开“新建报表或数据集”对话框。

    如果未出现“新建报表或数据集”对话框,请通过“文件”菜单转至“新建”。

  2. 在左窗格中,确认已选中 “新建报表”

  3. 在右窗格中,单击“图表向导”。

  4. 在“选择数据集”页上,单击“创建数据集”,然后单击“下一步” 。

  5. 在“选择数据源的连接”页中,选择现有数据源或浏览到报表服务器并选择一个数据源,然后单击“下一步”。 您可能需要输入用户名和密码。

    注意

    只要您具有足够的权限,则选择哪一个数据源并不重要。 您将不会从数据源中获取数据。 有关详细信息,请参阅获取数据连接的备选方式(报表生成器)

  6. 在“设计查询”页上,单击“编辑为文本” 。

  7. 将以下查询粘贴到查询窗格中:

    SELECT CAST('2015-01-01' AS date) AS SalesDate, CAST(54995.21 AS money) AS Sales
    UNION SELECT CAST('2015-01-05' AS date) AS SalesDate, CAST(64499.04 AS money) AS Sales
    UNION SELECT CAST('2015-02-11' AS date) AS SalesDate, CAST(37821.79 AS money) AS Sales
    UNION SELECT CAST('2015-03-18' AS date) AS SalesDate, CAST(53633.08 AS money) AS Sales
    UNION SELECT CAST('2015-04-23' AS date) AS SalesDate, CAST(24019.3 AS money) AS Sales
    UNION SELECT CAST('2015-05-01' AS date) AS SalesDate, CAST(93245.5 AS money) AS Sales
    UNION SELECT CAST('2015-06-06' AS date) AS SalesDate, CAST(55288.0 AS money) AS Sales
    UNION SELECT CAST('2015-06-16' AS date) AS SalesDate, CAST(68733.5 AS money) AS Sales
    UNION SELECT CAST('2015-07-16' AS date) AS SalesDate, CAST(24750.85 AS money) AS Sales
    UNION SELECT CAST('2015-08-23' AS date) AS SalesDate, CAST(43452.3 AS money) AS Sales
    UNION SELECT CAST('2015-09-24' AS date) AS SalesDate, CAST(58656. AS money) AS Sales
    UNION SELECT CAST('2015-10-15' AS date) AS SalesDate, CAST(44583. AS money) AS Sales
    UNION SELECT CAST('2015-11-21' AS date) AS SalesDate, CAST(81568. AS money) AS Sales
    UNION SELECT CAST('2015-12-15' AS date) AS SalesDate, CAST(45973. AS money) AS Sales
    UNION SELECT CAST('2015-12-26' AS date) AS SalesDate, CAST(96357. AS money) AS Sales
    UNION SELECT CAST('2015-12-31' AS date) AS SalesDate, CAST(81946. AS money) AS Sales

  8. (可选)单击“运行”按钮 ( ! ),查看要用于图表的数据。

  9. 单击“下一步”。

2.选择图表类型

可从几种预定义的图表类型中进行选择,完成向导后可修改图表。

添加柱形图

  1. 在“选择图表类型”页上,柱形图为默认图表类型。 单击“下一步”。

  2. 在“排列图表字段”页上,将 SalesDate 字段拖到“类别”中 。 “类别”显示在水平轴上。

  3. 将 Sales 字段拖到“值”中。 “值”框显示 Sum(Sales),因为销售总计值之和是对每个日期的合计。 “值”显示在垂直轴上。

  4. 单击“下一步”。

  5. 单击“完成”。

    图表将添加到设计图面中。 请注意,新的柱形图只显示代表性数据。 图例标有 Sales Date A、Sales Date B 等,只为大概给出报表的外形。

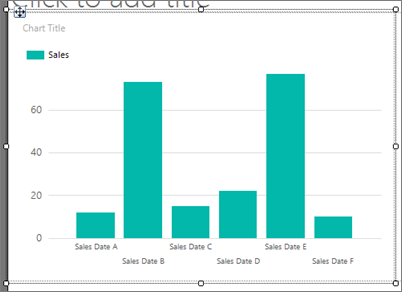

    屏幕截图:设计视图下的报表生成器柱形图。

  6. 单击图表以显示图表控点。 拖动该图表的右下角以扩大该图表。 请注意,报表设计图面的大小将增大以容纳图表。

  7. 单击 “运行” 以预览报表。

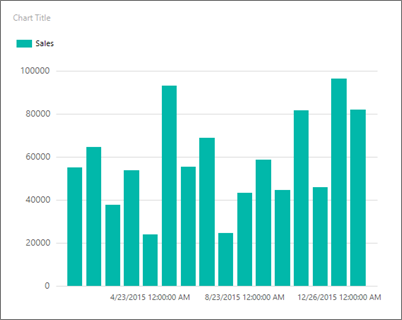

    显示报表生成器柱形图预览的屏幕截图。

请注意,图表不会在水平轴上显示每个类别的标签。 默认情况下,仅包括适合放在轴旁边的标签。

3.设置水平轴上的日期格式

默认情况下,水平轴采用常用格式显示值,将自动调整为适合图表的大小。

  1. 切换到报表设计视图。

  2. 右键单击水平轴,然后单击“水平轴属性”。

  3. 在“数字”选项卡的“类别”中选择“日期” 。

  4. 在“类型”框中,选择“2000 年 1 月 31 日” 。

  5. 选择“确定” 。

  6. 在“主文件夹”选项卡上,单击“运行”以预览报表。

日期会以您选择的日期格式显示。 图表仍不会在水平轴上显示每个类别的标签。

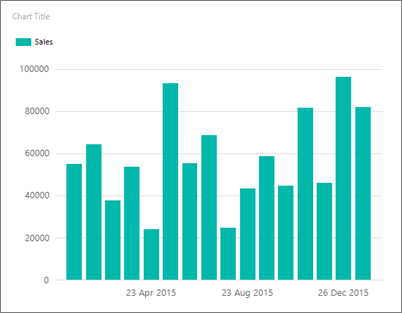

屏幕截图:显示日期格式的报表生成器柱形图。

通过旋转标签和指定间隔,可以自定义标签显示方式。

4.在水平轴上旋转轴标签

  1. 切换到报表设计视图。

  2. 右键单击水平轴标题,然后单击“显示轴标题”以删除标题。 因为水平轴显示日期,所以不需要标题。

  3. 右键单击水平轴,然后单击“水平轴属性”。

  4. 在“标签”选项卡的“更改轴标签自动调整选项”下,选择“禁用自动调整” 。

  5. 在“标签旋转角度”中,选择 -90 。

  6. 选择“确定” 。

    水平轴的示例文本将旋转 90 度。

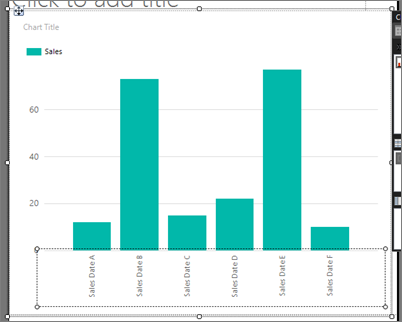

    屏幕截图:设计视图中 x 轴文本已旋转的报表生成器柱形图。

  7. 单击 “运行” 以预览报表。

在图表中,会标签旋转。

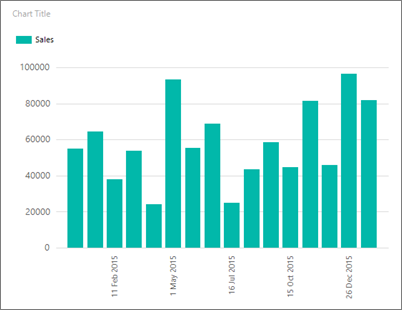

屏幕截图:x 轴文本已旋转的报表生成器柱形图的预览。

5.移动图例

系统会根据类别和序列数据自动创建图例。 可在柱形图的图表区域的下方移动图例。

  1. 切换到报表设计视图。

  2. 右键单击图表上的图例,然后单击“图例属性”。

  3. 在“布局和位置”下,选择其他位置。 例如,选择底部中间选项。

    如果将图例置于图表的顶部或底部,则图例的布局将会从垂直改为水平。 可以在“布局”框中选择不同的布局。

  4. 选择“确定” 。

  5. (可选)因为本教程中只有一个类别,所以图表不需要图例。 若要删除图例,右键单击“图例”,然后单击“删除图例”。

  6. 单击 “运行” 以预览报表。

6.设置图表的标题

  1. 切换到报表设计视图。

  2. 选择图表顶部的词语“图表标题”,然后键入 Store Sales Order Totals 。

  3. 单击 “运行” 以预览报表。

7.设置垂直轴的格式和标签

默认情况下,垂直轴采用常用格式显示值,将自动调整为适合图表的大小。

  1. 切换到报表设计视图。

  2. 单击图表左侧垂直轴上的标签以选择它们。

  3. 在“主文件夹”选项卡上,单击“数字”组,然后单击“货币”按钮。 轴标签将更改以显示货币格式。

  4. 单击两次“减少小数位数”按钮,以显示舍入为最接近的美元金额。

  5. 右键单击垂直轴,然后单击“垂直轴属性”。

  6. 在“数字”选项卡中,注意已在“类别”框中选择了“货币”,并且“小数位数”已经为 0(零) 。

  7. 检查“值的显示位置”。 已选中“千位”。

  8. 选择“确定”。

  9. 右键单击垂直轴,然后单击“显示轴标题”。

  10. 右键单击垂直轴标题,然后单击“轴标题属性”。

  11. 将“标题文本”字段中的文本替换为 Sales Total (in Thousands) 。 还可以指定与如何设置标题格式相关的多种选项。

  12. 选择“确定”。

  13. 单击 “运行” 以预览报表。

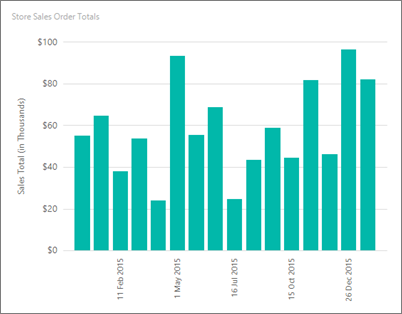

    屏幕截图:报表生成器柱形图格式预览,其中已正确标注 y 轴。

8.在水平 (x) 轴上显示所有标签

你会注意到 x 轴上仅显示了部分标签。 在本部分中,可在“属性”窗格设置属性以显示所有标签。

  1. 切换到报表设计视图。

  2. 单击图表,然后选择水平轴标签。

  3. 在“属性”窗格中,将 LabelInterval 设置为 1。

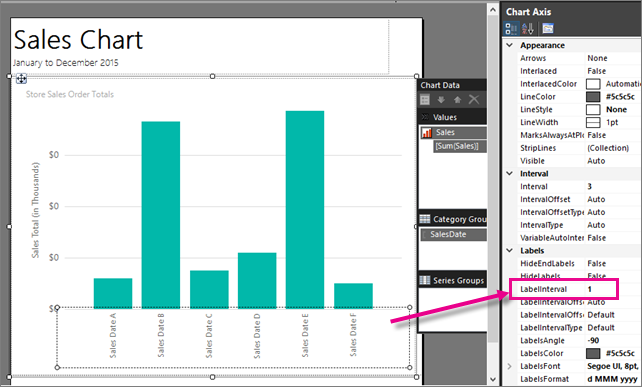

    报表生成器柱形图的屏幕截图,其中显示了如何设置标签间隔。

    该图表同设计视图中一样。

  4. 单击 “运行” 以预览报表。

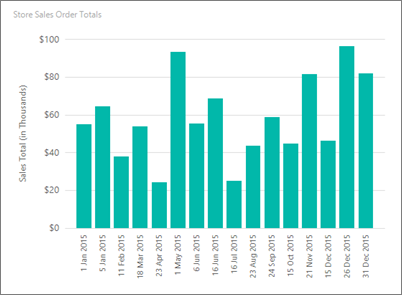

    屏幕截图:标签间隔设置为 1 的报表生成器柱形图的预览。

    现在,图表显示其所有标签。

9.添加带已计算序列的移动平均线

移动平均值是序列中数据的平均值,它是根据一段时间内的数据计算的。 移动平均线可以确定趋势。

  1. 切换到报表设计视图。

  2. 双击图表以显示“图表数据”窗格。

  3. 右键单击“值”区域中的“[Sum(Sales)]”字段,然后单击“添加计算序列” 。

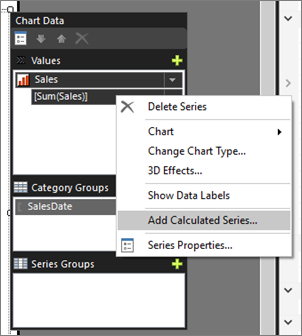

    显示如何将计算序列添加到报表生成器柱形图的屏幕截图。

  4. 在“公式”中,验证是否已选中“移动平均线” 。

  5. 在“设置公式参数”中,针对“期间”,选择“4” 。

  6. 在“边框”选项卡的“线条宽度”中,选择“3磅” 。

  7. 选择“确定”。

  8. 单击 “运行” 以预览报表。

图表将显示一条线条,它按日期显示销售总计的移动平均线,每隔四天计算一次平均值。 阅读更多有关 向图表添加移动平均线的信息。

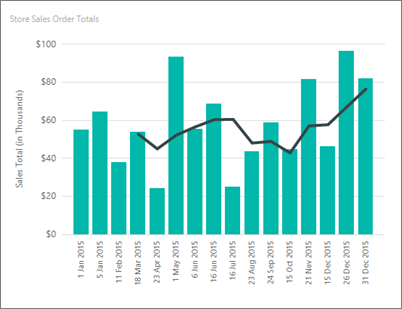

描述移动平均线的报表生成器柱形图的屏幕截图。

10.添加报表标题

  1. 切换到报表设计视图。

  2. 在设计图面上,单击“单击以添加标题”。

  3. 键入 Sales Chart,再按 Enter,然后键入 January to December 2015,内容如下所示:

    Sales Chart

    January to December 2015

  4. 选择“Sales Chart”,然后转至“主文件夹”选项卡 >“字体”部分 >“粗体”。

  5. 选择“January to December 2015”,并在“主文件夹”选项卡上,单击“字体”部分,将字号设置为 10。

  6. (可选)可能需要使“标题”文本框更高一些,以容纳两行文本。 单击下边缘中间,显示双向箭头时下拉。 并且可能需要拖动图表的顶部,使标题不重叠。

    此标题将出现在报表的顶部。 未定义页标头时,报表体顶部的项就等同于报表标头。

  7. 单击 “运行” 以预览报表。

11.保存报表

保存报表

  1. 切换到报表设计视图。

  2. 从“报表生成器”按钮,单击 “另存为”

    可将其保存到计算机或报表服务器中。

  3. 在“名称”中,键入 Sales Order Column Chart 。

  4. 单击“ 保存”。

后续步骤

您已成功完成“向报表添加柱形图”教程。 若要了解有关图表的详细信息,请参阅图表(报表生成器和 SSRS)迷你图和数据条(报表生成器和 SSRS)
