本主题提供有关如何使用MALTE（Microsoft环境光工具）工具测试显示白点的说明。
测试要求
完全组装的MALTE。生成浅色和颜色测试工具（MAL）有有关如何构建MALTE或使现有测试仪器MALTE兼容的说明。
完全校准的MALTE。马尔特入门提供了有关马尔特的硬件设置和校准的说明。
配备环境光传感器的 Windows 设备。 MAL（或兼容工具）旨在测试屏幕亮度。 受测系统（SUT）必须具有可调整的亮度。 SensorExplorer 可用于确定 Windows 识别的传感器。
配备自适应颜色功能的 Windows 设备。 MALT（或兼容工具）旨在测试屏幕颜色。 正在测试的系统（SUT）必须具有可调整的颜色。
设置说明
将MALTE插入 SUT 上的 USB 端口。
在 SUT 上安装 SensorExplorer。 请参阅 使用 SensorExplorer 进行测试
注意
如果要进行手动亮度测试， 请从 GitHub 下载MALUTIL 。 也可以在 HLK 中找到工具。
为 SUT 配置背景色和睡眠。 配置脚本 MALT_SUT_Setup.bat 将正确设置设备进行测试。 从提升的命令提示符运行
MALT_SUT_Setup.bat并按照脚本说明进行操作。
MALT 传感器放置
下面是有关MALTE传感器放置的提示列表：
- 将MALT的屏幕传感器置于 SUT 屏幕上，面向它。
- 马尔特环境传感器必须面向光源，远离 SUT 屏幕。
- 不要阻止 SUT 的 ALS 传感器。 载入传感器不得被MALTE或任何其他障碍物遮挡。
- 将光圈放在 SUT 上，使光圈朝上。 为了获得最佳效果，屏幕应与光圈平行，并面向光圈。
- 任何光线都不应泄漏到机箱底部或从机箱底部泄漏。 仔细检查以确保传感器仍然存在。
- 在灯箱内部或顶部安装光源。 如果光源安装在光机箱顶部，面板应放置在光圈上的框顶部，以便光线会照亮到机箱中。
- 没有光线应该从盒子顶部泄漏。 你根本无法在框中看到。
有关集成光传感器和环境光响应曲线的完整指南，请参阅将环境光传感器与运行 Microsoft Windows 10 创意者更新的计算机集成。
运行显示白点测试
使用 SensorExplorer 应用（建议）
打开 SensorExplorer， 然后选择 左侧菜单栏上的MALTE 。 在“设备选择”窗格中选择正确的 Vid/Pid，然后选择“连接到设备”。

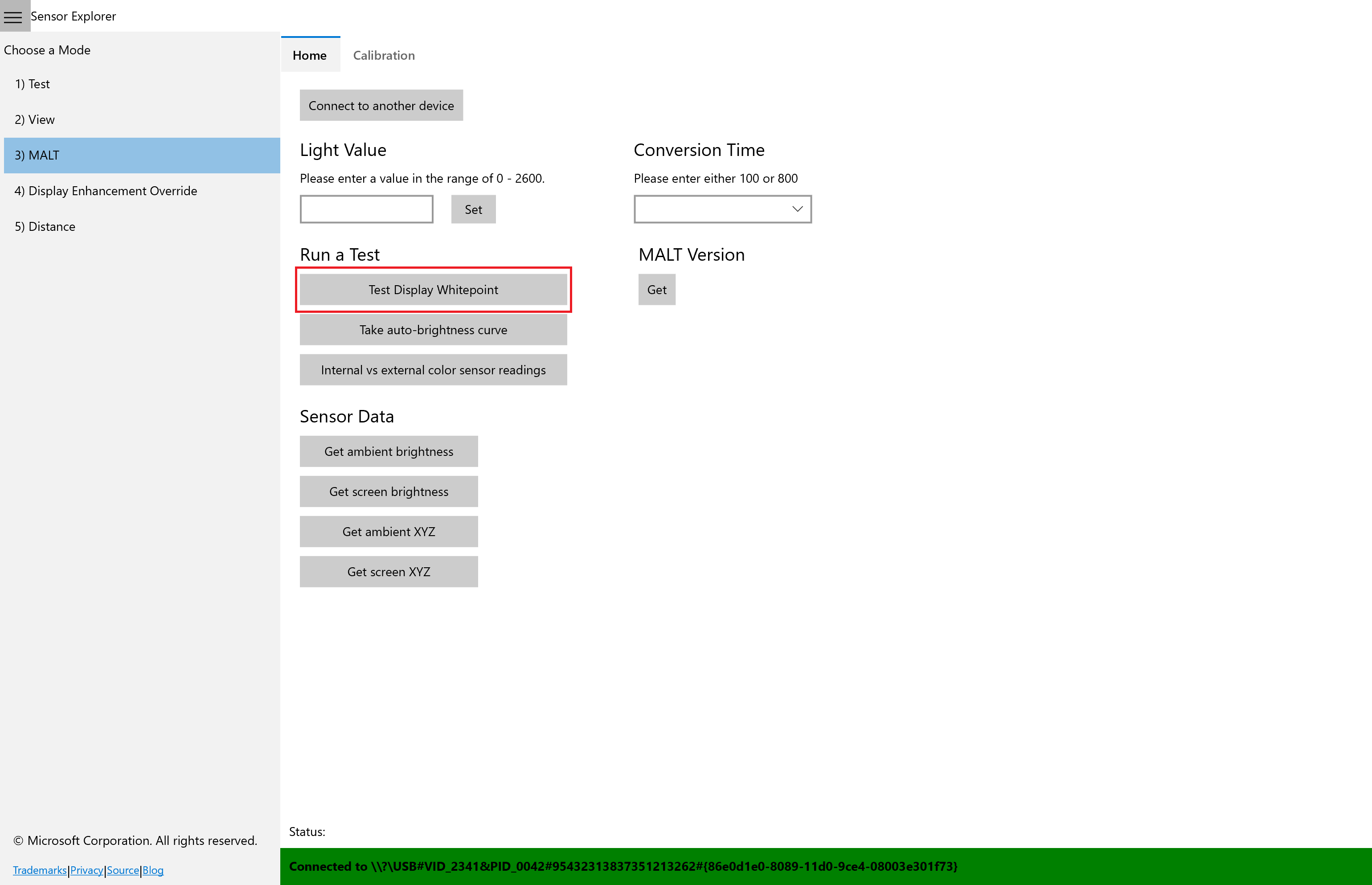

在 SensorExplorer 中“马尔特”屏幕的主选项卡上选择“ 测试显示白点 ”。
此测试会将环境白点、映射的白点和屏幕白点值输出到 CSV 文件。 选择保存 CSV 文件的位置。
指定环境光更改之间的等待时间（以秒为单位）来让你有时间更改 SUT 和MAL 的照明条件。
指定更改照明条件的次数。
将MALTE放在 SUT 的屏幕上，何时和何处定向。
测试完成后，输出将自动保存到名为 Whitepoint.csv的文件。
打开结果文件
在 Microsoft Excel 中打开Whitepoint.csv 文件。 如果使用其他应用，则需要调整这些步骤。
选择“文件>导出>更改”文件类型。 将文件类型更改为.xlsx，然后选择“ 另存为”。 这样，就可以创建和保存数据的可视化效果。
文档中会显示六列：
环境白点 X 环境白点 Y 映射的白点 X 映射的白点 Y 屏幕白点 X 屏幕白点 Y 马尔特传感器为环境照明条件读取的白点值的 X 色度。 马尔特传感器为环境照明条件读取的白点值的 Y 色度。 Windows 设置的白点值的 X 色度。 此值可能固定到特定范围。 Windows 设置的白点值的 Y 色度。 此值可能固定到特定范围。 马尔特传感器为屏幕白点读取的白点值的 X 色度。 理想情况下，这应与映射的白点相同。 马尔特传感器为屏幕白点读取的白点值的 Y 色度。 理想情况下，这应与映射的白点相同。 文档中的行数将对应于你告诉测试要更改照明条件的次数。
可视化结果
如果使用除 Microsoft Excel 以外的程序，这些步骤可能会有所不同。

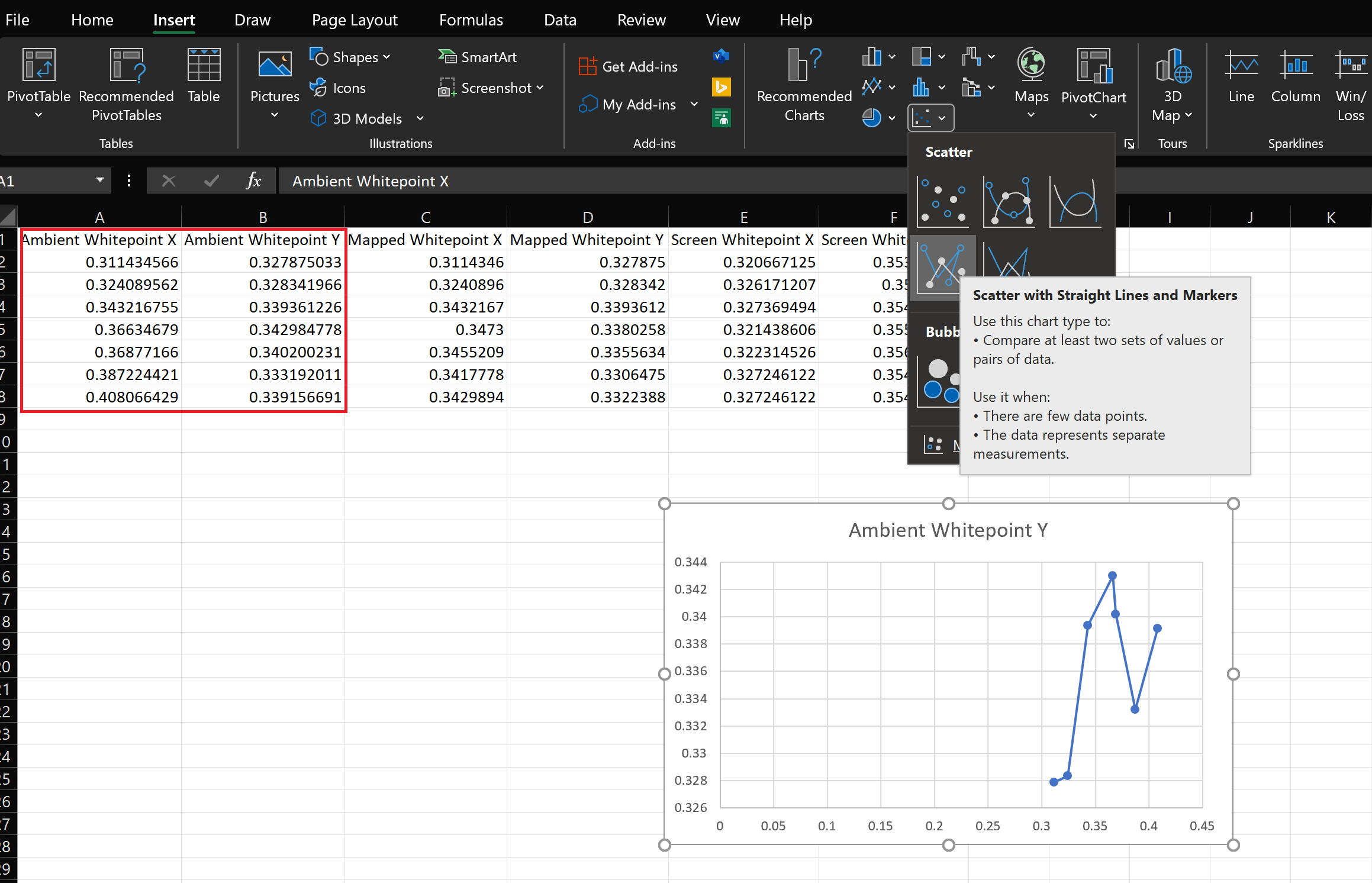

在 Microsoft Excel .xlsx文件中，选择包含数据的两列：“环境白点 X”和“环境白点 Y”。
选择“插入散点图>”（X、Y）或带直线和标记的气泡图>散点图散点图

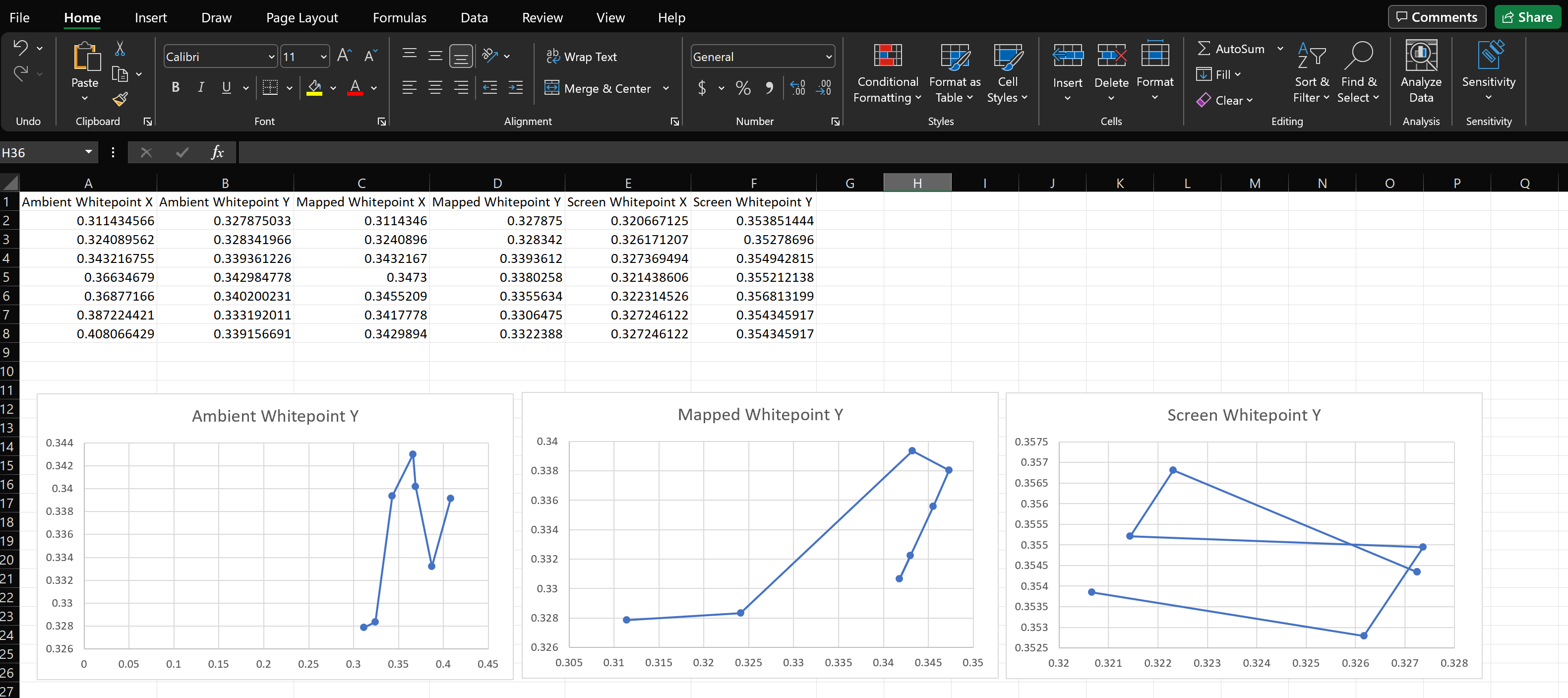

对每个 X 和 Y 集重复步骤 1 和 2。 最终文档中应该有三个图形。

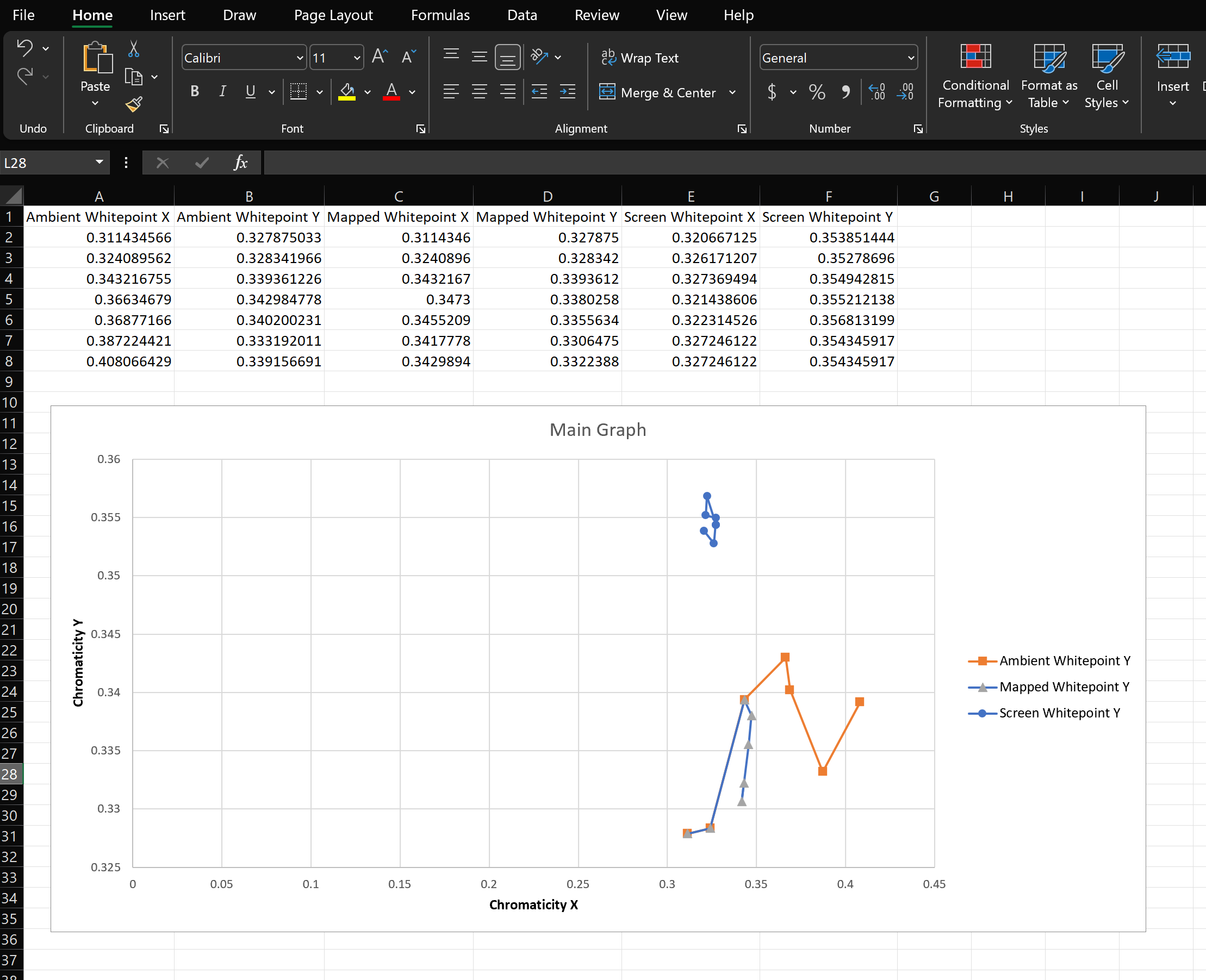

通过将图形本身复制并粘贴到另一个图形中，将三个图形合并为一个图形。 为此，请选择一个图形以将所有数据粘贴到其中。 我们将将此 称为 Main Graph。 选择辅助图形，然后按 Ctrl+C，选择 主图形 ，然后按 Ctrl+V。 删除辅助图形，因为它们不再需要。 请勿删除列中的数据。 最终产品应如下所示。
解释结果
必须手动检查结果。 考虑马尔特测量的屏幕结果是否与自适应颜色算法的映射输出匹配。
