在 Azure Logic Apps 中使用工作流程於合作夥伴之間交換 B2B 訊息

發行項
01/04/2024

適用於：Azure Logic Apps (使用量 + 標準)

當具有定義合作對象和合約的整合帳戶時，您可以建立自動化的企業對企業 (B2B) 工作流程，使用 Azure Logic Apps 在合作對象之間交換訊息。您的工作流程可以使用支援業界標準通訊協定的連接器，例如 AS2、X12、EDIFACT 和 RosettaNet。您也可以包含 Azure Logic Apps 中其他連接器所提供的作業，例如 Office 365 Outlook、SQL Server 和 Salesforce。

本文說明如何建立範例邏輯應用程式工作流程，其可以使用要求觸發程序接收 HTTP 要求、使用 AS2 解碼和解碼 X12 動作解碼訊息內容，以及使用回應動作傳回回應。此範例會在 Azure 入口網站中使用工作流程設計工具，但您可以針對 Visual Studio 中的工作流程設計工具遵循類似步驟。

如果您不熟悉邏輯應用程式，則請檢閱什麼是 Azure Logic Apps？如需 B2B 企業整合的詳細資訊，請檢閱具有 Azure Logic Apps 的 B2B 企業整合工作流程。

Prerequisites

Azure 帳戶和訂用帳戶。如果您還沒有訂閱，則請註冊免費的 Azure 帳戶。
您在其中定義和儲存成品的整合帳戶資源 (例如交易夥伴、合約、憑證等)，以用於企業整合和 B2B 工作流程。此資源必須符合下列需求：
- 與邏輯應用程式資源相同的 Azure 訂閱相關。
- 存在於邏輯應用程式資源的相同位置或 Azure 區域。
- 如果您使用邏輯應用程式 (耗用)資源類型，則必須先將整合帳戶連結至邏輯應用程式資源，才能在工作流程中使用成品。
- 如果您使用邏輯應用程式 (Standard) 資源類型，則企業整合帳戶不需要邏輯應用程式資源的連結，但仍需要連結來儲存其他成品，例如合作夥伴、合約和憑證，以及使用 AS2、X12 或EDIFACT 作業。您的整合帳戶仍然必須符合其他需求，例如使用與邏輯應用程式資源相同的 Azure 訂用帳戶以及與邏輯應用程式資源位於相同的位置。
注意

目前，只有「邏輯應用程式 (耗用)」資源類型才支援 RosettaNet 作業。「邏輯應用程式 (標準)」資源類型未包括 RosettaNet 作業。
整合帳戶中至少要有兩個合作對象。這兩個合作夥伴的定義必須使用相同的商務身分識別限定詞，也就是 AS2、X12、EDIFACT 或 RosettaNet。
合作夥伴的 AS2 合約和 X12 合約，您正要在此工作流程中使用這兩個合約。每個合約都需要一個主機合作夥伴和一個客體合作夥伴。
具有空白工作流程的邏輯應用程式資源，您可以在此工作流程中新增要求觸發程序，然後新增下列動作：
- AS2 解碼
- 條件，其會根據 AS2 解碼動作成功或失敗來傳送回應
- 解碼 X12 訊息

新增「要求」觸發程序

若要在此範例中啟動工作流程，請新增要求觸發程序。

取用
標準

在 Azure 入口網站中，於工作流程設計工具中開啟您的邏輯應用程式資源和空白工作流程。

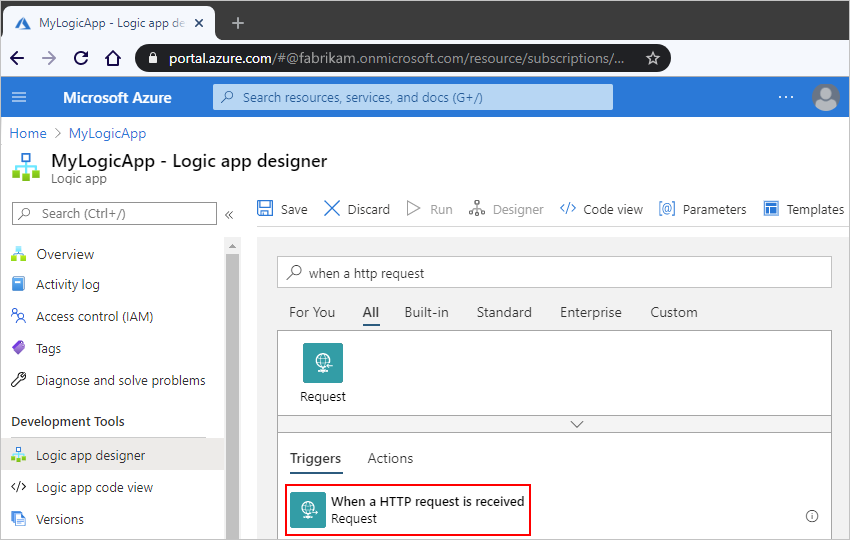

在設計工具搜尋方塊下方，選取 [全部] (若未選取)。在搜尋方塊中，輸入 when a http request。選取名為收到 HTTP 要求時的要求觸發程序。
在觸發程序中，將 [要求本文 JSON 結構描述] 方塊保留空白。

原因是觸發程序會收到一般檔案格式的 X12 訊息。
完成後，在設計工具的工具列上，選取 [儲存]。

此步驟會產生 HTTP POST URL，您稍後會將其用來傳送觸發邏輯應用程式工作流程的要求。
複製並儲存 URL 以供稍後使用。

在 Azure 入口網站中，於工作流程設計工具中開啟您的邏輯應用程式資源和空白工作流程。

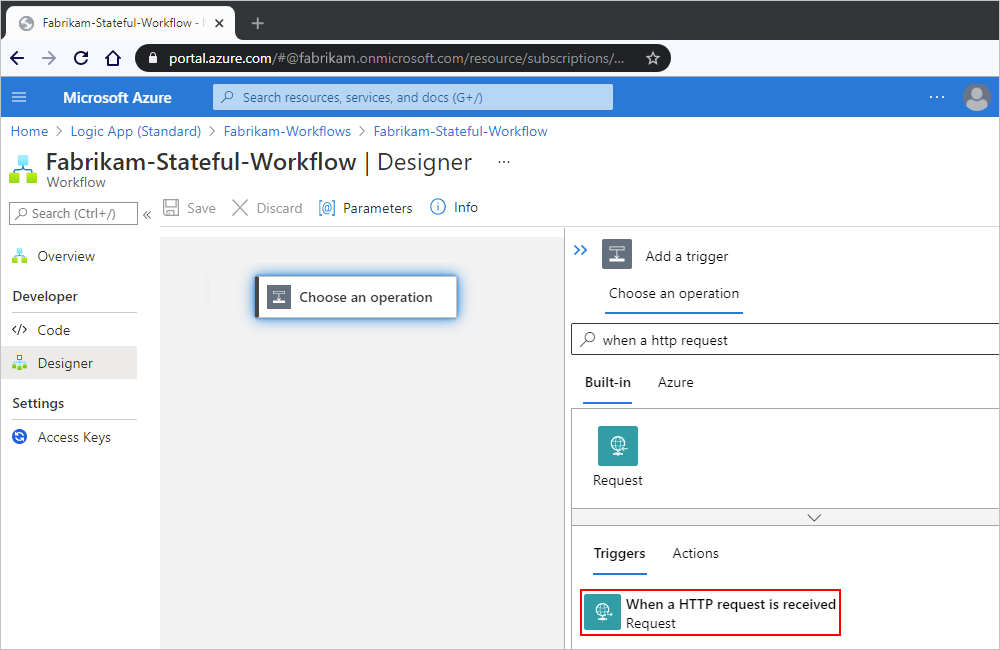

在設計工具上，選取 [選擇作業]。在搜尋方塊下，選取 [內建] (若未選取)。在搜尋方塊中，輸入 when a http request。選取名為收到 HTTP 要求時的要求觸發程序。

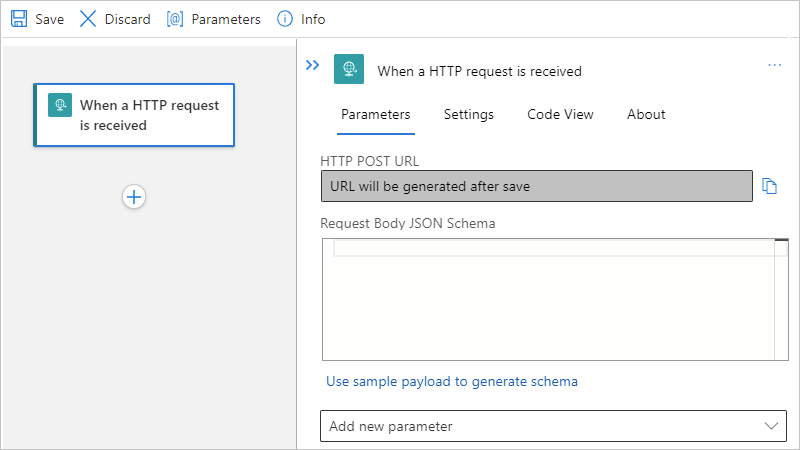

在觸發程序中，將 [要求本文 JSON 結構描述] 方塊保留空白。

原因是觸發程序會收到一般檔案格式的 X12 訊息。
完成後，在設計工具的工具列上，選取 [儲存]。

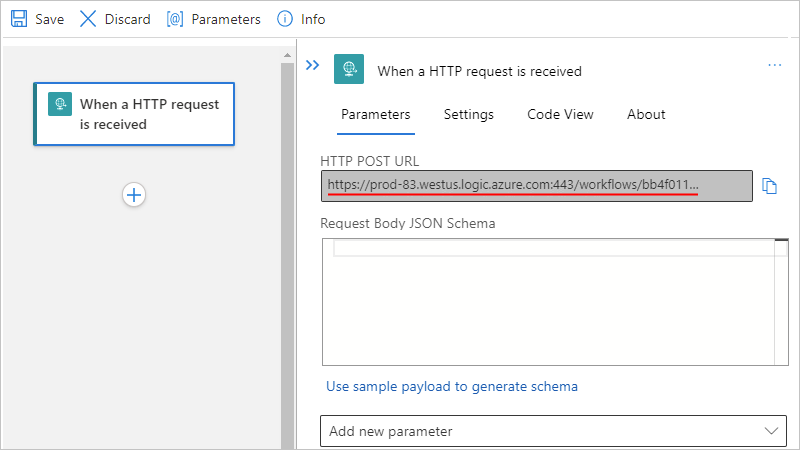

此步驟會產生 HTTP POST URL，您稍後會將其用來傳送觸發邏輯應用程式工作流程的要求。
複製並儲存 URL 以供稍後使用。

新增解碼 AS2 動作

現在，新增此範例的 B2B 動作，其會使用 AS2 和 X12 動作。

取用
標準

在觸發程序下方，選取 [新增步驟]。

秘訣

若要隱藏要求觸發程序詳細資料，請選取觸發程序的標題列。

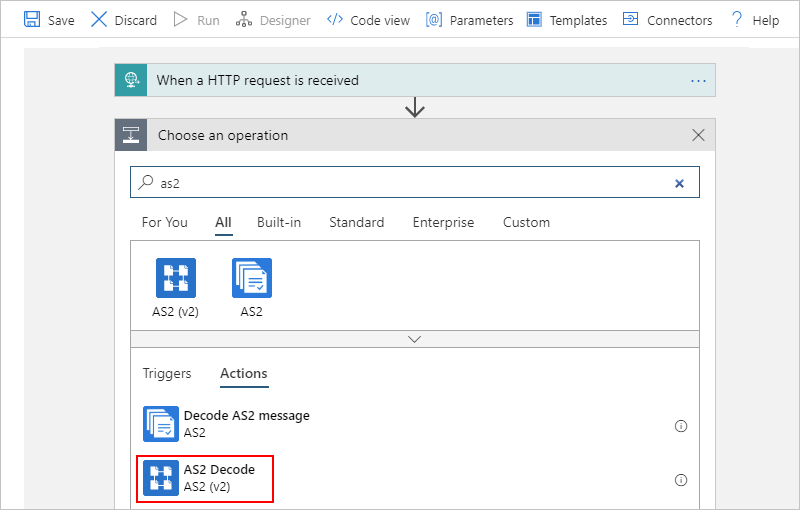

在 [選擇作業] 搜尋方塊下，選取 [全部] (如果未選取)。在搜尋方塊中，輸入 as2，然後選取 [AS2 解碼]。
在動作的 [要解碼的訊息] 屬性中，輸入您想要 AS2 動作解碼的輸入，也就是要求觸發程序的 body 輸出。您有多種方式可透過從動態內容清單選取或作為運算式，將此內容指定為動作的輸入：

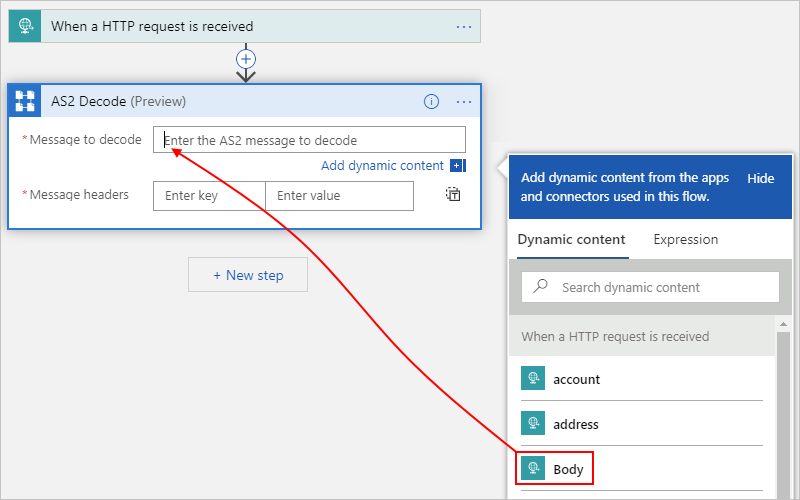

- 若要從顯示可用觸發程序輸出的清單中選取，請按一下 [要解碼的訊息] 方塊內部。在動態內容清單出現之後，請在 [收到 HTTP 要求時] 下，選取 [本文] 屬性值，例如：

  秘訣

  如果未顯示任何觸發程式輸出，請在動態屬性清單的 [收到 HTTP 要求時] 下，選取 [查看更多]。
- 若要輸入一個運算式，參考觸發程序的 body 輸出，請按一下 [要解碼的訊息] 方塊內部。在動態內容清單出現之後，選取 [運算式]。在運算式編輯器中，輸入下列運算式，然後選取 [確定]：

  triggerOutputs()['body']

  或者，在 [要解碼的訊息] 方塊中，直接輸入下列運算式：

  @triggerBody()

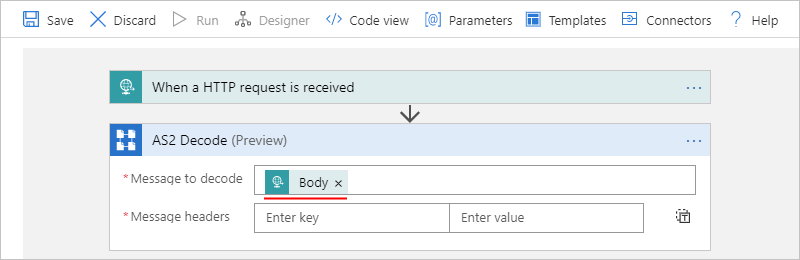

  運算式會解析為本文權杖。
在動作的 [訊息標頭] 屬性中，輸入 AS2 動作所需的任何標頭，這些標頭位於要求觸發程序的 headers 輸出中。

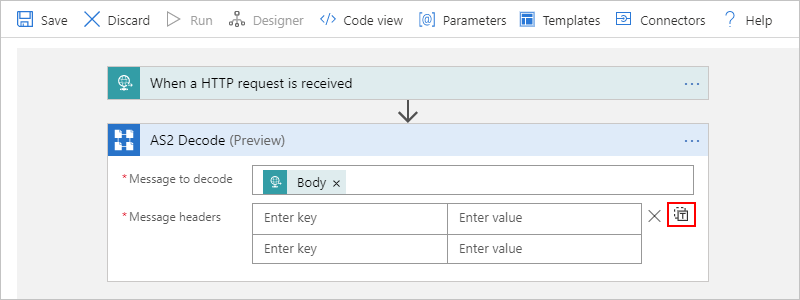

1. 若要輸入一個運算式，參考觸發程序的 headers 輸出，請選取 [將訊息標頭切換為文字模式]。
2. 按一下 [訊息標頭] 方塊內部。在動態內容清單出現之後，選取 [運算式]。在運算式編輯器中，輸入下列運算式，然後選取 [確定]：

  triggerOutputs()['Headers']

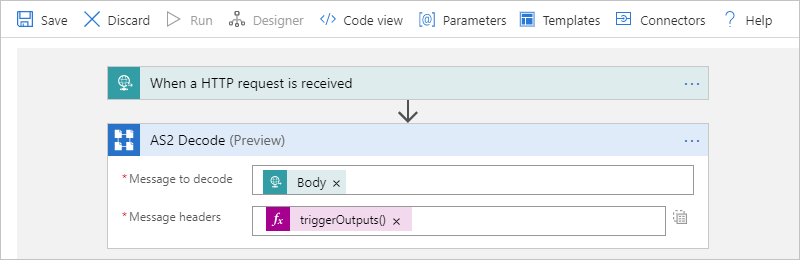

  在 [AS2 解碼] 動作中，運算式現在會顯示為權杖：

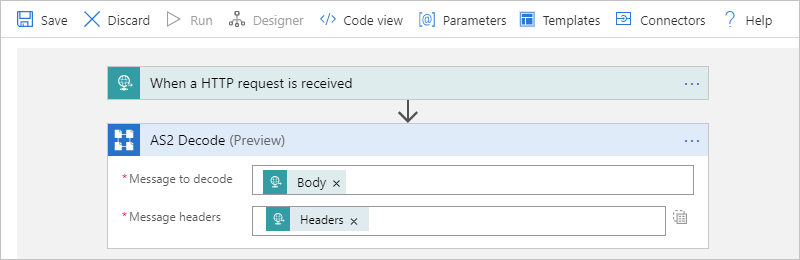

3. 若要取得要解析為標頭權杖的運算式權杖，請在設計工具與程式碼檢視之間切換。在此步驟之後，AS2 解碼 動作看起來像下列範例：

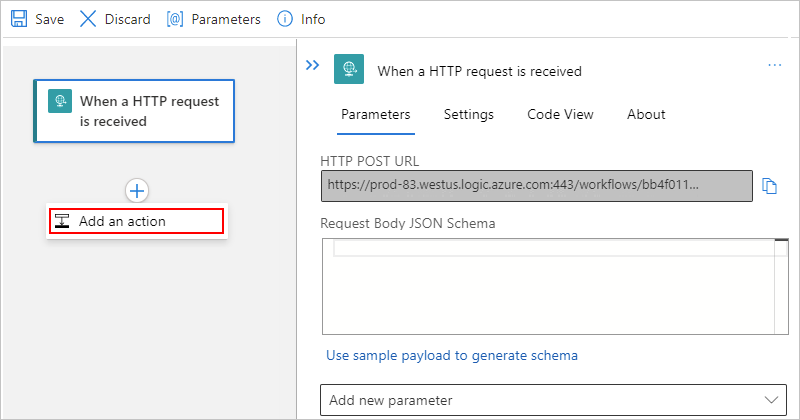

在觸發程序下，選取 [插入新步驟] (加號)，然後選取 [新增動作]。

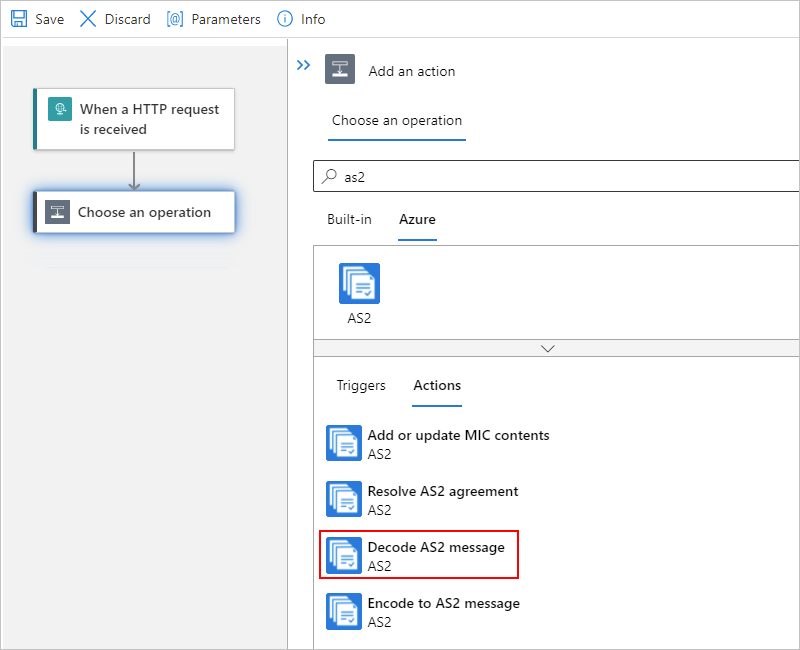

在 [選擇作業] 搜尋方塊下，選取 [Azure] (如果尚未選取)。在搜尋方塊中，輸入 as2，然後選取 [解碼 AS2 訊息]。
當系統提示您建立與整合帳戶的連線時，請提供要用於連線的名稱、選取您的整合帳戶，然後選取 [建立]。
在動作的 [本文] 屬性中，輸入您想要 AS2 動作解碼的輸入，也就是要求觸發程序的 body 輸出。您有多種方式可透過從動態內容清單選取或作為運算式，將此內容指定為動作的輸入：

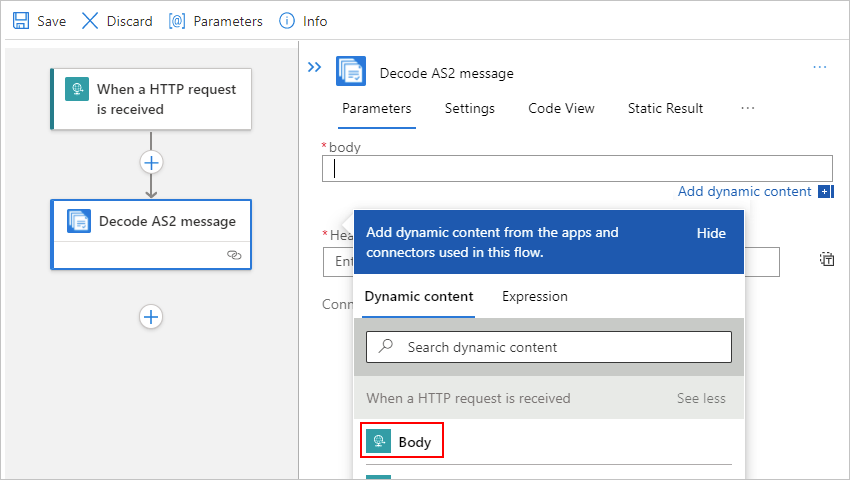

- 若要從顯示可用觸發程序輸出的清單中選取，請按一下 [本文] 屬性方塊內部。在動態內容清單出現之後，請在 [收到 HTTP 要求時] 下，選取 [本文] 屬性值，例如：

  秘訣

  如果未顯示任何觸發程式輸出，請在動態屬性清單的 [收到 HTTP 要求時] 下，選取 [查看更多]。
- 若要輸入一個運算式，參考觸發程序的 body 輸出，請按一下 [本文] 屬性方塊內部。在動態內容清單出現之後，選取 [運算式]。在運算式編輯器中，輸入下列運算式，然後選取 [確定]：

  triggerOutputs()['body']

  或者，在 [本文] 屬性方塊中，直接輸入下列運算式：

  @triggerBody()

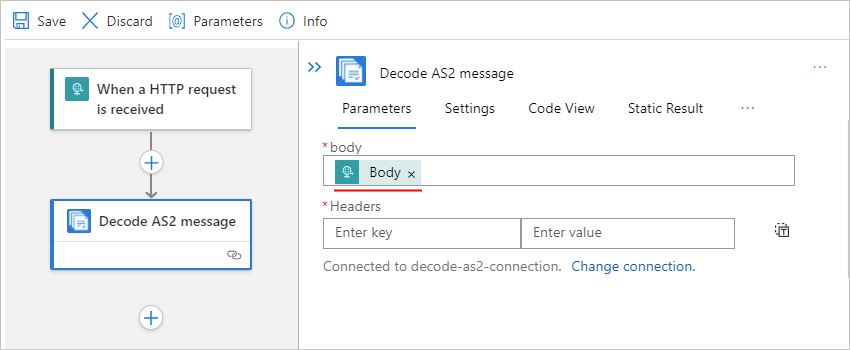

  運算式會解析為本文權杖。
在 [標頭] 屬性方塊中，輸入 AS2 動作所需的任何標頭，這些標頭位於要求觸發程序的 headers 輸出中。

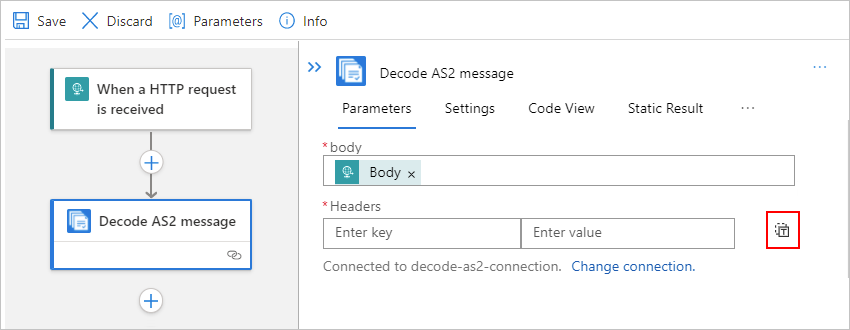

1. 若要輸入一個運算式，參考觸發程序的 headers 輸出，請選取 [將訊息標頭切換為文字模式]。
2. 按一下 [標頭] 屬性方塊內部。在動態內容清單出現之後，選取 [運算式]。在運算式編輯器中，輸入下列運算式，然後選取 [確定]：

  triggerOutputs()['Headers']

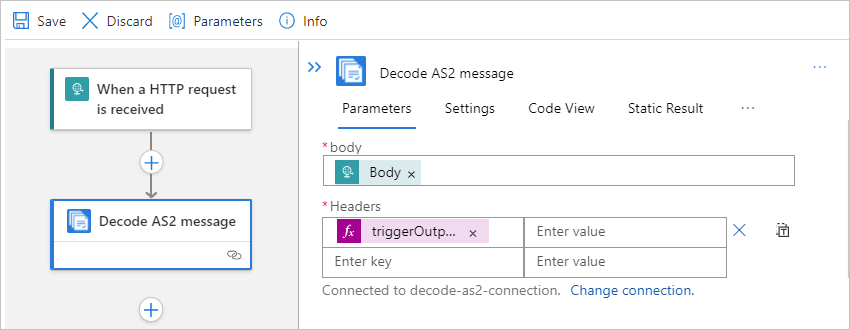

  在 [解碼 AS2 訊息] 動作中，運算式現在會顯示為權杖：

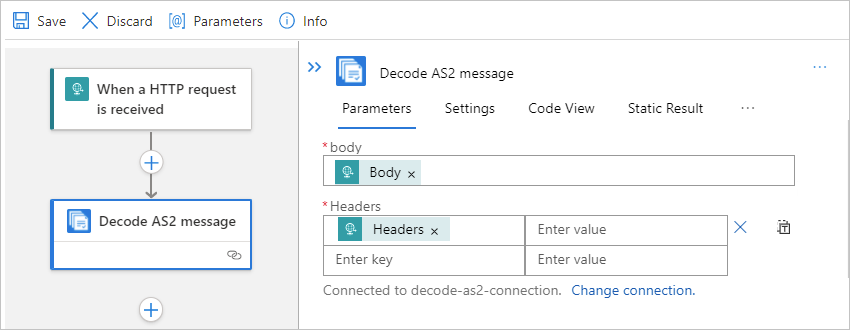

3. 若要取得要解析為標頭權杖的運算式權杖，請在設計工具與程式碼檢視之間切換。在此步驟之後，AS2 解碼 動作看起來像下列範例：

將回應動作新增為訊息回條

若要通知合作對象收到訊息，您可以使用條件和回應動作，傳回包含 AS2 訊息處置通知 (MDN) 的回應。藉由在 AS2 動作之後立即新增這些動作，邏輯應用程式工作流程可以在 AS2 動作成功時繼續處理。否則，如果 AS2 動作失敗，邏輯應用程式工作流程就會停止處理。

取用
標準

在 [AS2 解碼] 動作下，選取 [新增步驟]。

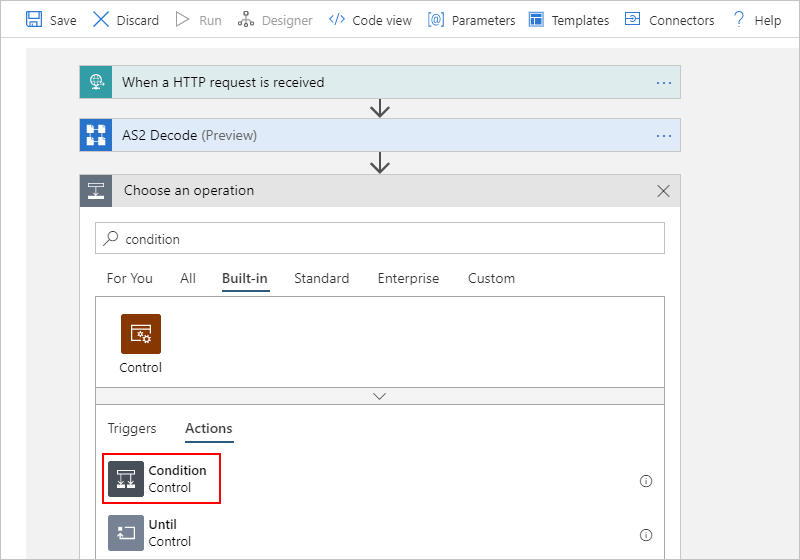

在 [選擇作業] 搜尋方塊下，選取 [內建] (如果尚未選取)。在搜尋方塊中，輸入 condition。選取 [條件] 動作。

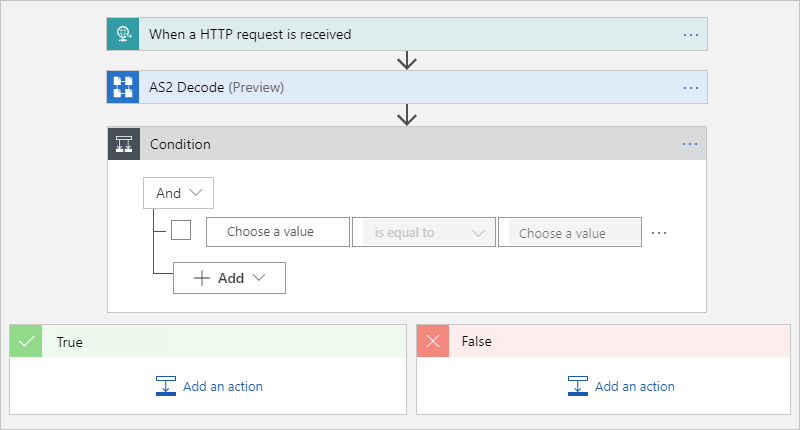

現在，條件圖形隨即出現，包括判斷是否符合條件的路徑。

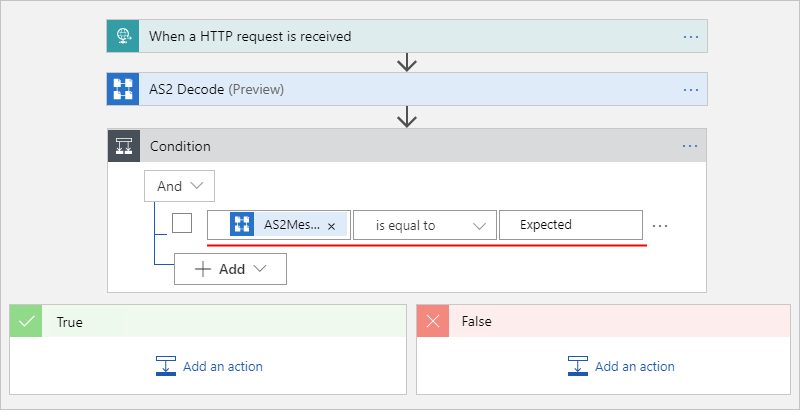

現在指定要評估的條件。在 [選擇值] 方塊中，輸入下列運算式：

@body('AS2_Decode')?['AS2Message']?['MdnExpected']

在中間方塊中，確定比較作業設定為 is equal to。在右側方塊中，輸入 Expected 值。
儲存您的邏輯應用程式工作流程。若要取得要解析為這個權杖的運算式，請在設計工具與程式碼檢視之間切換。
現在指定要根據 [AS2 解碼] 動作是否成功傳回的回應。

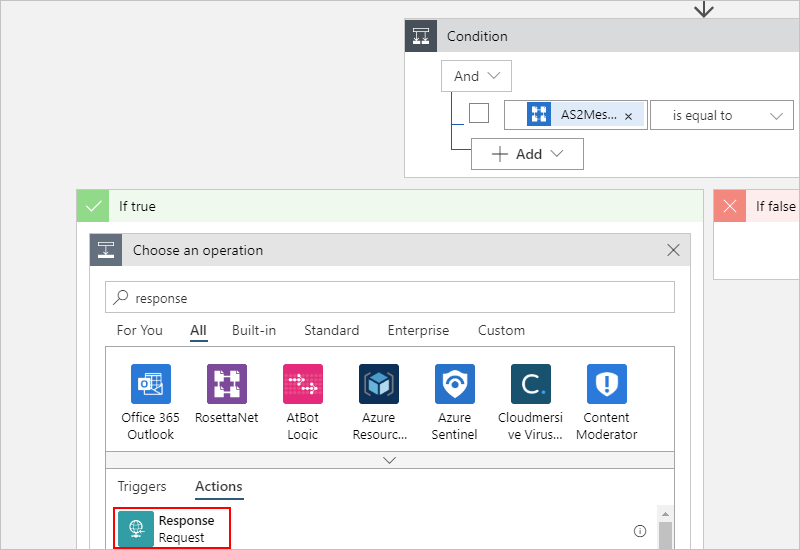

1. 針對 [AS2 解碼] 動作成功的情況，請在 [True] 圖形中，選取 [新增動作]。在 [選擇作業] 搜尋方塊下，輸入 response，然後選取 [回應]。
2. 若要從 [AS2 解碼] 動作的輸出中存取 AS2 MDN，請指定下列運算式：
  - 在 [回應] 動作的 [標頭] 屬性中，輸入下列運算式：

    @body('AS2_Decode')?['OutgoingMdn']?['OutboundHeaders']
  - 在 [回應] 動作的 [本文] 屬性中，輸入下列運算式：

    @body('AS2_Decode')?['OutgoingMdn']?['Content']

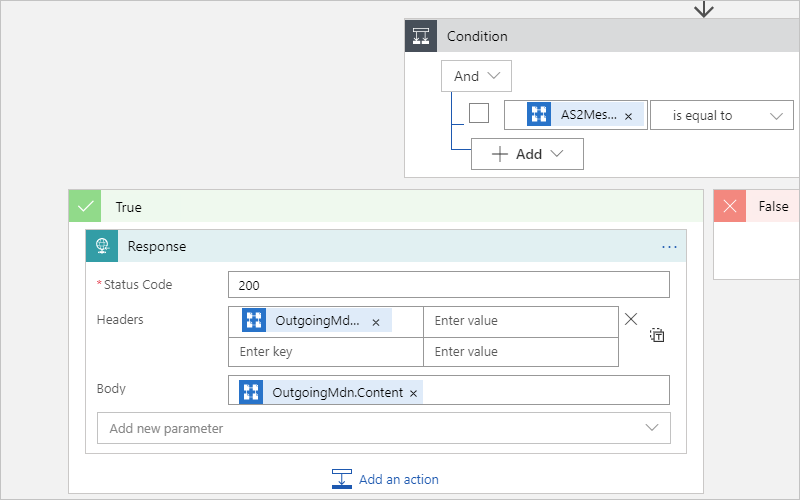

3. 若要取得要解析為權杖的運算式，請在設計工具與程式碼檢視之間切換：
4. 針對 [AS2 解碼] 動作失敗的情況，請在 [False] 圖形中，選取 [新增動作]。在 [選擇作業] 搜尋方塊下，輸入 response，然後選取 [回應]。設定 [回應] 動作以傳回您想要的狀態和錯誤。
儲存您的邏輯應用程式工作流程。

在 [解碼 AS2 訊息] 動作下，選取 [ 插入新步驟] (加號)，然後選取 [新增動作]。

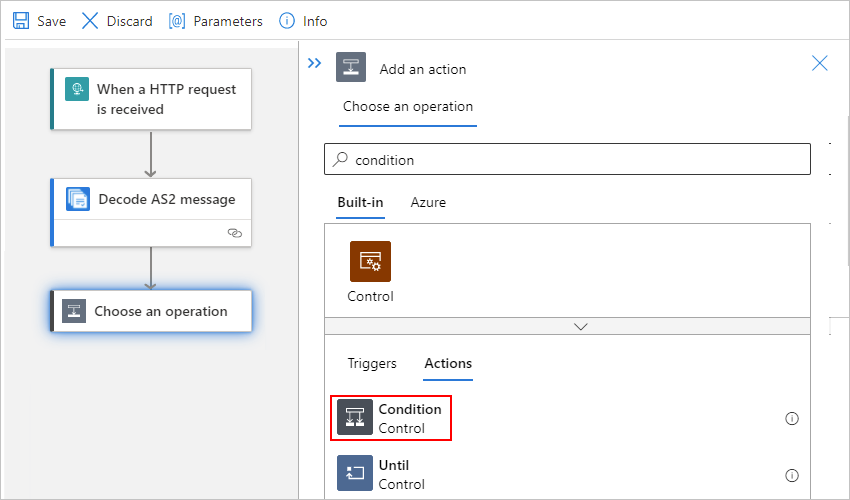

在 [選擇作業] 搜尋方塊下，選取 [內建] (如果尚未選取)。在搜尋方塊中，輸入 condition。選取 [條件] 動作。

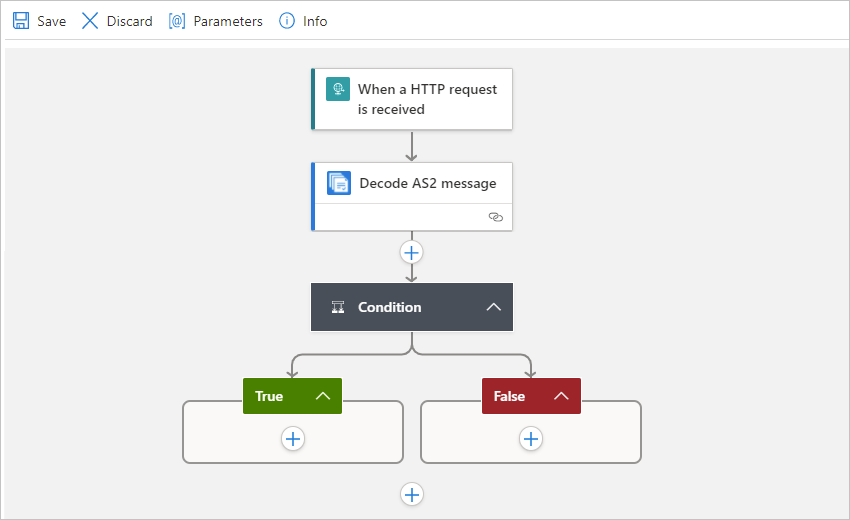

現在，條件圖形隨即出現，包括判斷是否符合條件的路徑。

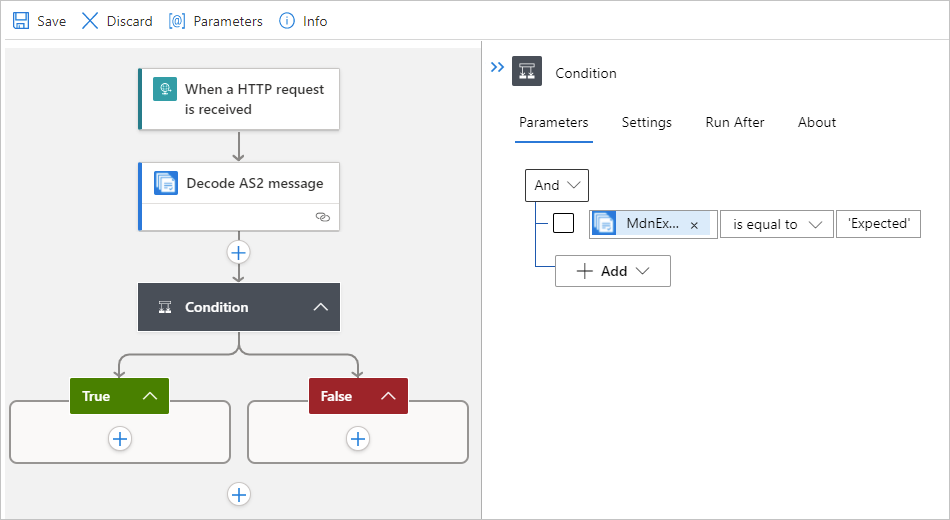

現在指定要評估的條件。選取 [條件] 圖形，以便詳細資料面板出現。在 [選擇值] 方塊中，輸入下列運算式：

@body('Decode_AS2_message')?['AS2Message']?['MdnExpected']

在中間方塊中，確定比較作業設定為 is equal to。在右側方塊中，輸入 Expected 值。
儲存您的邏輯應用程式工作流程。若要取得要解析為這個權杖的運算式，請在設計工具與程式碼檢視之間切換。
現在指定要根據 [解碼 AS2 訊息] 動作是否成功傳回的回應。

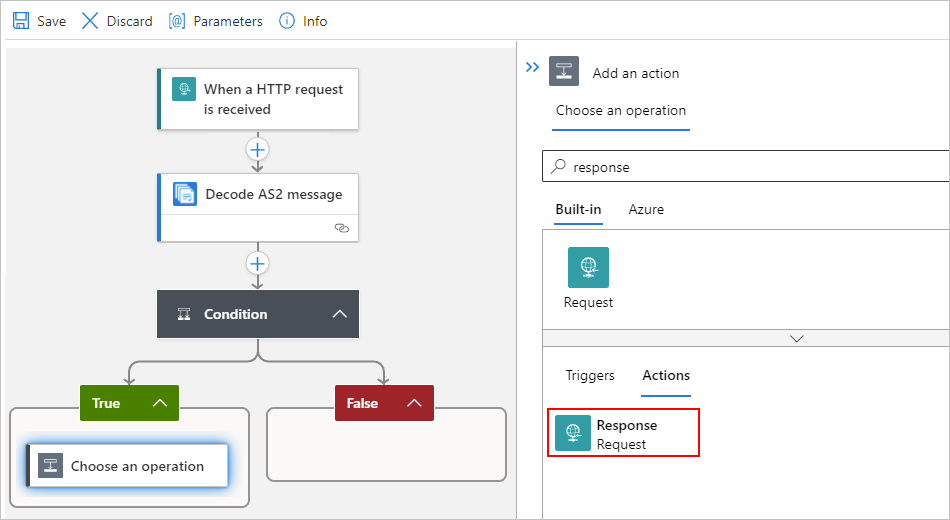

1. 針對 [解碼 AS2 訊息] 動作成功的情況，請在 [True] 圖形中選取加號，然後選取 [新增動作]。在 [新增動作] 窗格的 [選擇作業] 搜尋方塊中，輸入 response，然後選取 [回應]。
2. 若要從 [AS2 解碼] 動作的輸出中存取 AS2 MDN，請指定下列運算式：
  - 在 [回應] 動作的 [標頭] 屬性中，輸入下列運算式：

    @body('Decode_AS2_message')?['OutgoingMdn']?['OutboundHeaders']
  - 在 [回應] 動作的 [本文] 屬性中，輸入下列運算式：

    @body('Decode_AS2_message')?['OutgoingMdn']?['Content']

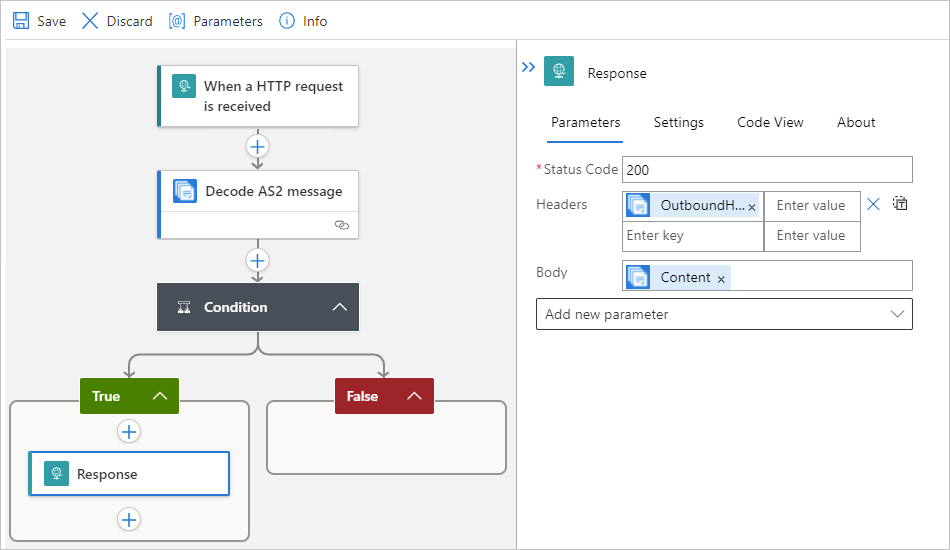

3. 若要取得要解析為權杖的運算式，請在設計工具與程式碼檢視之間切換：
4. 針對 [解碼 AS2 訊息] 動作失敗的情況，請在 [False] 圖形中選取加號，然後選取 [新增動作]。在 [新增動作] 窗格的 [選擇作業] 搜尋方塊中，輸入 response，然後選取 [回應]。設定 [回應] 動作以傳回您想要的狀態和錯誤。
儲存您的邏輯應用程式工作流程。

新增「解碼 X12 訊息」動作

現在，新增 [解碼 X12 訊息] 動作。

取用
標準

在 [回應] 動作下，選取 [新增動作]。

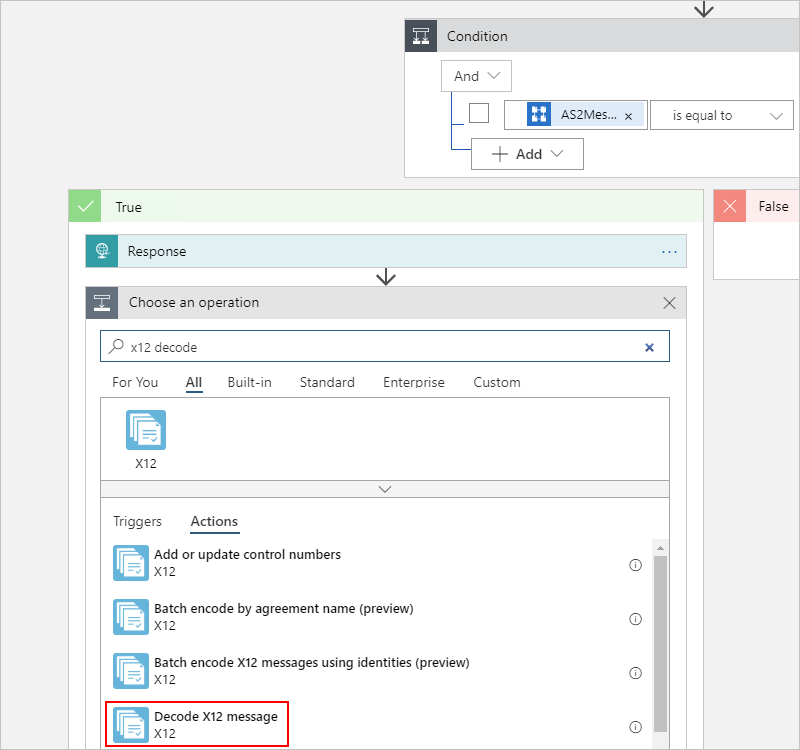

在 [選擇作業] 下，於搜尋方塊中輸入 x12 decode，然後選取 [解碼 X12 訊息]。

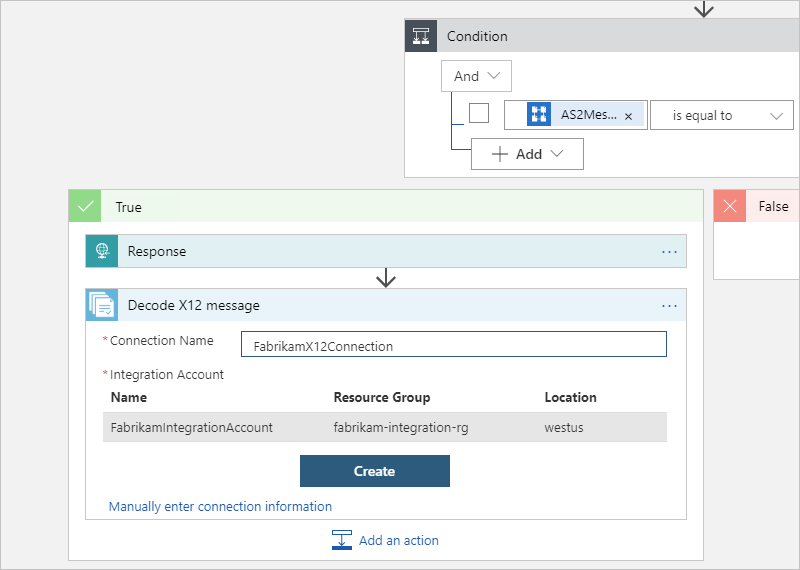

如果 X12 動作提示您輸入連線資訊，請提供連線的名稱、選取要使用的整合帳戶，然後選取 [建立]。
現在指定 X12 動作的輸入。這個範例會使用 AS2 動作的輸出，這是訊息內容，但請注意此內容採用 JSON 物件格式，且以 base64 編碼。因此，您必須將此內容轉換為字串。

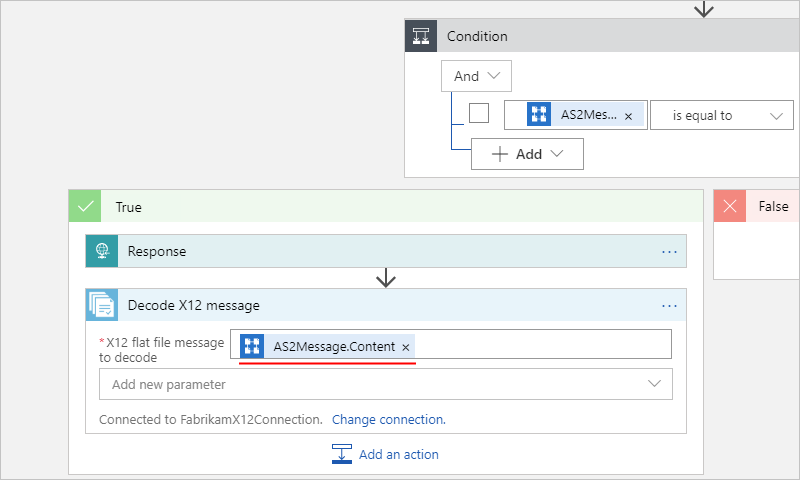

在 [要解碼的 X12 一般檔案訊息] 方塊中，輸入下列運算式來轉換 AS2 輸出：

@base64ToString(body('AS2_Decode')?['AS2Message']?['Content'])
儲存您的邏輯應用程式工作流程。若要取得要解析為這個權杖的運算式，請在設計工具與程式碼檢視之間切換。
儲存您的邏輯應用程式工作流程。

如果您需要針對此邏輯應用程式工作流程執行其他步驟，例如，解碼訊息內容並以 JSON 物件格式輸出該內容，請繼續將必要的動作新增至邏輯應用程式工作流程。

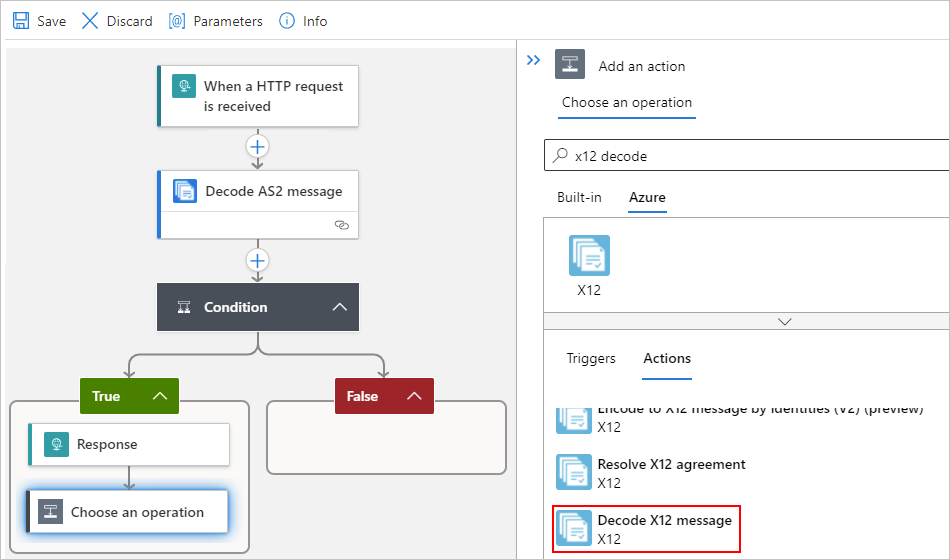

在 [回應] 動作下，選取加號，然後選取 [新增動作]。在 [新增動作] 窗格上，於 [選擇作業] 搜尋方塊下，選取 [Azure] (如果尚未選取)。在搜尋方塊中，輸入 x12 decode，然後選取 [解碼 X12 訊息]。

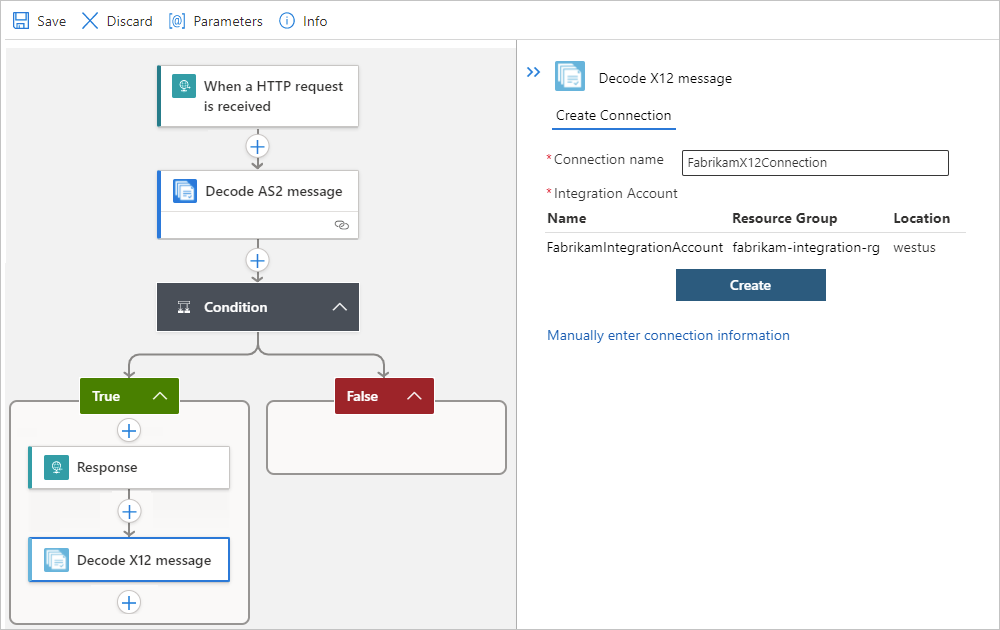

如果 X12 動作提示您輸入連線資訊，請提供連線的名稱、選取要使用的整合帳戶，然後選取 [建立]。
現在指定 X12 動作的輸入。這個範例會使用 AS2 動作的輸出，這是訊息內容，但請注意此內容採用 JSON 物件格式，且以 base64 編碼。因此，您必須將此內容轉換為字串。

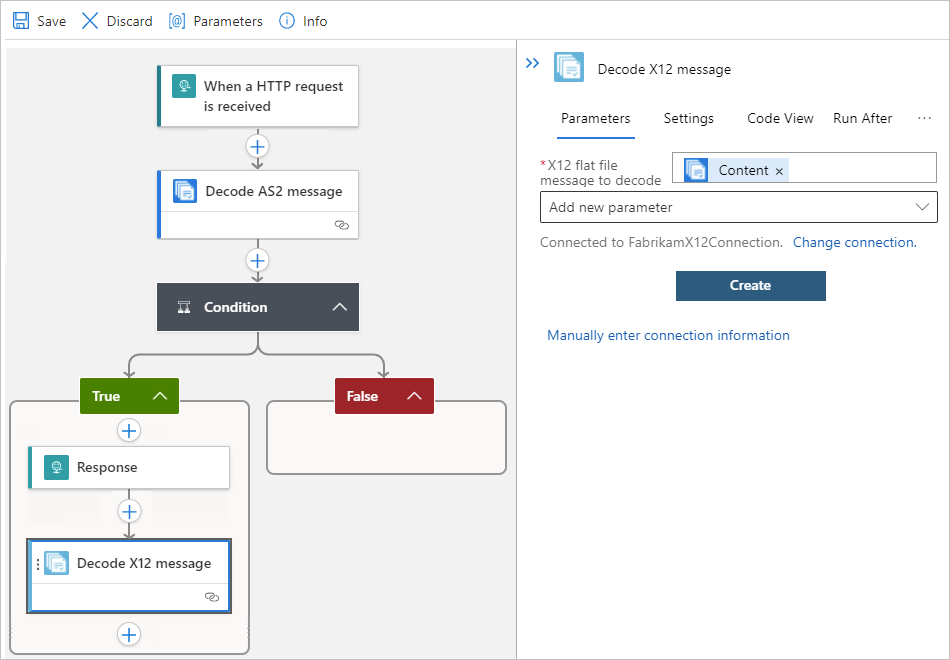

在 [要解碼的 X12 一般檔案訊息] 方塊中，輸入下列運算式來轉換 AS2 輸出：

@base64ToString(body('Decode_AS2_message')?['AS2Message']?['Content'])
儲存您的邏輯應用程式工作流程。若要取得要解析為這個權杖的運算式，請在設計工具與程式碼檢視之間切換。
重新儲存您的邏輯應用程式工作流程。

如果您需要針對此邏輯應用程式工作流程執行其他步驟，例如，解碼訊息內容並以 JSON 物件格式輸出該內容，請繼續將必要的動作新增至邏輯應用程式工作流程。

您現在已完成 B2B 邏輯應用程式工作流程的設定。在真實世界應用程式中，您可能想要在企業營運 (LOB) 應用程式或資料存放區中儲存已解碼的 X12 資料。例如，請檢閱下列文件：

若要連線到您自己的 LOB 應用程式，並在您的邏輯應用程式中使用這些 API，您可以新增其他動作或撰寫自訂 API。
