使用應用程式閘道允許因特網流量 雲端服務（外延支援）

本文討論如何在已使用內部負載平衡器的虛擬網路內新增 Azure 應用程式閘道，讓因特網存取 Microsoft Azure 雲端服務（外延支援）更安全。 將 應用程式閘道 新增至此案例可提供下列優點：

• 從公用因特網，流量只能透過 應用程式閘道 到達 雲端服務（外延支援）。

• 在虛擬網路中，此設計不會封鎖因特網流量。

• 您可以新增額外的功能，例如 Azure Web 應用程式防火牆 （WAF） 來提供更安全的因特網流量存取。

一般來說，應用程式閘道 是國際標準化組織（ISO）開放系統互連（OSI）參考模型第 7 層服務。 您可以使用 應用程式閘道 進行負載平衡、WAF 和其他用途。

必要條件

• 執行中 雲端服務 實例（外延支援）。

• 虛擬網路。

• 設定為與虛擬網路內 雲端服務（外延支援）通訊的內部負載平衡器。 如需如何設定內部負載平衡器以使用 雲端服務（外延支援），請參閱將虛擬網路的存取權授與 Azure 雲端服務（外延支援）。

內部負載平衡器組態

下列 Azure 入口網站 影像顯示使用因特網指派號碼授權單位 （IANA） 保留為私人因特網 IP 位址的前端 IP 位址10.0.3.200的範例負載平衡器環境。 此組態表示負載平衡器供內部使用。

• 負載平衡器前端IP組態



• 負載平衡器後端集區



• 負載平衡器健康情況探查

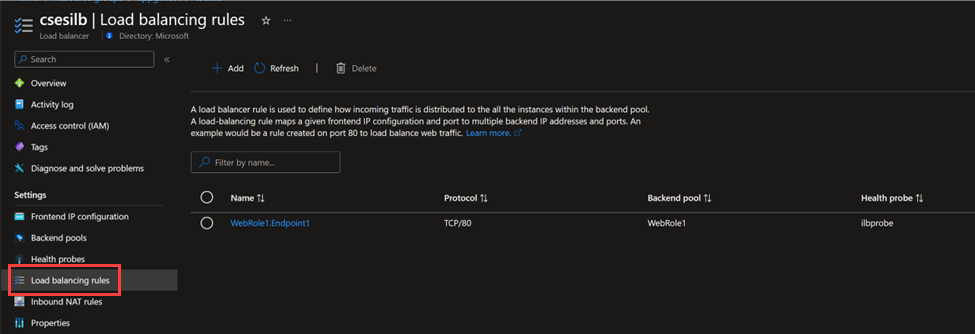

• 負載平衡規則



網路流量架構

在將虛擬網路唯一存取權授與 Azure 雲端服務（外延支援）一文中，您會瞭解如何設定和限制對 雲端服務 的存取權（外延支援），以便使用內部負載平衡器只與特定虛擬網路通訊。 不過，您可以使用應用程式閘道，讓與 雲端服務（外延支援）通訊更安全，而不需要完全封鎖來自公用因特網的流量。 下圖顯示新增應用程式閘道之後的網路架構。

在此圖表中，虛線方塊中顯示的元件位於虛擬網路內。 公用因特網位於方塊外。 由於 雲端服務 （擴充支援） 只會與內部負載平衡器通訊，因此會封鎖通過公用負載平衡器的流量。 在此案例中，若要能夠瀏覽裝載於 雲端服務（外延支援）的網站，您必須使用另一個服務作為跳躍方塊，將流量轉送至 雲端服務（外延支援）。 該服務是應用程式閘道。

流量流程如下所示：

> >

應用程式閘道設定指導方針

注意

為了讓程式更容易遵循，本節只會說明流量轉送的基本功能。 如果需要其他功能，請參閱Microsoft網站上的其他文章。 （例如，若要搭配 HTTPS 流量使用 應用程式閘道，請參閱使用 TLS 終止設定 應用程式閘道。或者，若要將 WAF 設定套用至 應用程式閘道，請參閱什麼是 azure Web 應用程式防火牆 Azure 應用程式閘道？）

下列各節概述應用程式閘道組態的各個層面。

前端公用IP位址

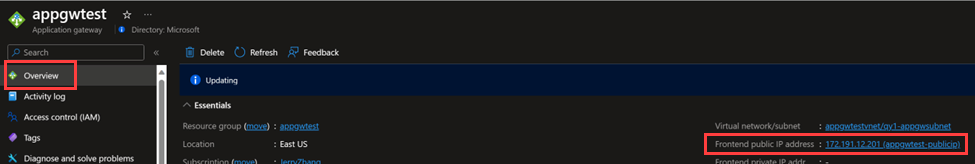

下列 Azure 入口網站 螢幕快照來自應用程式閘道的 [概觀] 頁面。 在 [ 前端公用 IP 位址 ] 欄位中， 值為 172.191.12.201。

後端集區

在應用程式閘道的 [ 編輯後端集 區] 頁面上，確定 [後端目標 ] 資料表包含具有下列域值的專案：

欄位	值
目標類型	IP 位址或 FQDN
Target	您在內部負載平衡器 [前端 IP 組態] 頁面上指定的 IP 位址

在下列 Azure 入口網站 螢幕快照中，後端目標是 10.0.3.200 IP 位址。 這符合內部負載平衡器前端IP組態螢幕快照中指定的內容。

後端設定

除了後端集區之外，您必須設定另一個後端設定來控制如何轉送流量。 在下列 Azure 入口網站 螢幕快照中，會在應用程式閘道的 [新增後端] 設定頁面中指定使用埠 80 的簡單 HTTP 流量組態。 如果 雲端服務（擴充支援）正在接聽另一個埠，例如埠 700，則應用程式網關應設定為 700 的後埠設定。

接聽程式

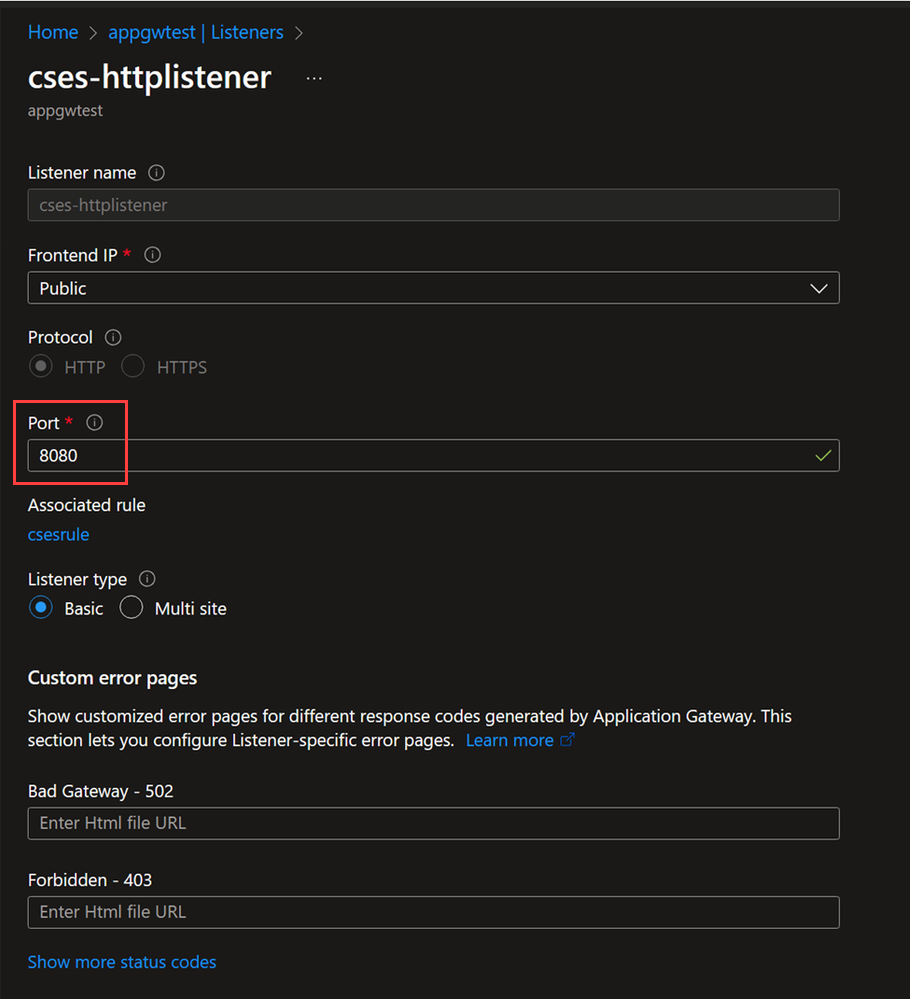

在應用程式閘道的特定接聽程式頁面上，您可以指定公用因特網用來將流量傳送至 雲端服務 的應用程式閘道埠（外延支援）。 在下列 Azure 入口網站 螢幕快照中，埠 8080 是在 [埠] 欄位中指定。 當公用因特網中的用戶嘗試與 雲端服務 通訊時（外延支援），他們必須使用埠 8080 將流量傳送至應用程式閘道。 您仍然可以指定埠 80，但此處顯示 8080，以說明應用程式閘道接聽埠可能不同於 雲端服務（擴充支援）接聽埠。

規則

最後一個步驟是建立應用程式閘道規則，結合您為後端集區、後端設定和接聽程式指定的組態。 在規則的 [ 接聽程式] 索引標籤上，選取您先前定義的接聽程式名稱（在此範例中為 cses-httplistener）。

在規則的 [後端目標] 索引標籤上，選取 [後端集區的目標類型]，然後選取您先前針對 [後端目標] 和 [後端設定] 列表定義的名稱（cses-backendpool 和 appgwtest-cses）。

預期的結果

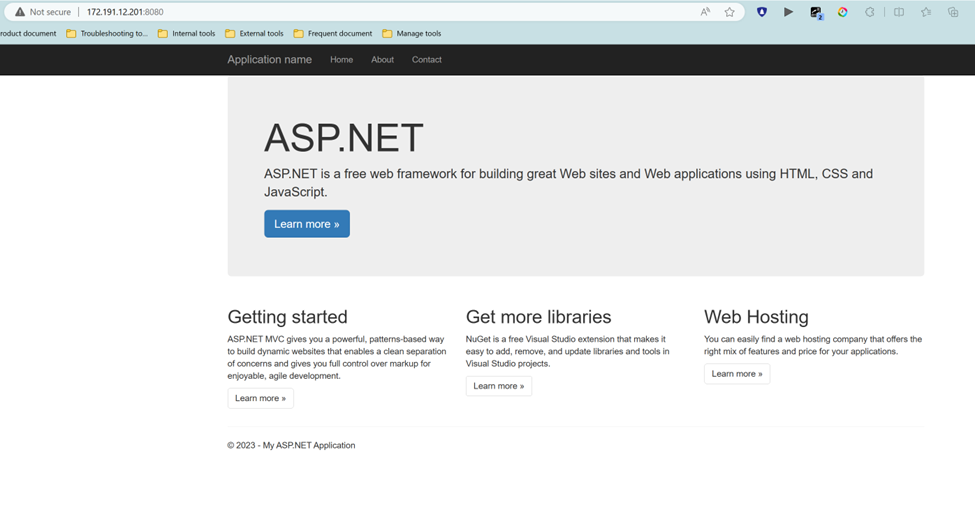

開啟網頁瀏覽器以測試應用程式閘道是否正常運作。 在網址列中，輸入您在應用程式閘道中定義的前端IP位址、冒號和接聽程式埠（172.191.12.201：8080），然後選取 Enter。 瀏覽器應該會成功顯示您要裝載於 雲端服務 的應用程式首頁（外延支援）。

雲端服務 中的自動調整和負載平衡（外延支援）

在本文中，您會在 Azure 中同時實作兩個不同的負載平衡服務：負載平衡器和應用程式網關。 此重複可能會導致網路層級流量的效能小幅降低。 不過，如果您在 雲端服務 中使用自動調整功能，雙負載平衡服務會很有説明（外延支援）。

如果您只在網路流量架構中使用應用程式閘道，應用程式閘道必須將每個 雲端服務 （擴充支援） 實例的私人IP位址新增至後端集區。 如果 雲端服務（擴充支持）實例相應放大（增加實例數目），新的實例會使用新的私人IP位址。 然後，您必須手動將這些新實例新增至應用程式閘道的後端集區。 如果您也使用負載平衡器，您可以消除這種不便。
