Windows Admin Center 中的 SDN 資料路徑診斷擴充功能

SDN 資料路徑診斷是 Windows Admin Center 的 SDN 監視延伸模組內的工具，可根據各種 SDN 案例自動化進行封包監視器型封包擷取，並以易於遵循和操作的單一檢視呈現輸出。

什麼是封包監視器 (Pktmon)？

封包監視器 (Pktmon) 是適用於 Windows 的隨附跨元件網路診斷工具。 它可用於封包擷取、封包捨棄偵測、封包篩選和計數。 此工具在虛擬化案例中特別有用，例如容器網路和 SDN，因為它可在網路堆疊內提供可見度。

什麼是 Windows Admin Center？

Windows Admin Center 是在本機部署的瀏覽器型管理工具，可讓您在沒有任何 Azure 或雲端相依性的情況下管理 Windows Server。 Windows Admin Center 可讓您完整控制伺服器基礎結構的各個層面，這在未連線至網際網路的私人網路上管理伺服器特別有用。 Windows Admin Center 是「隨附」管理工具 (例如伺服器管理員和 MMC) 的現代化演進。

在您開始使用 Intune 之前

• 若要使用此工具，目標伺服器必須執行 Windows Server 2019 1903 版 (19H1) 和更新版本。
• 安裝 Windows Admin Center。

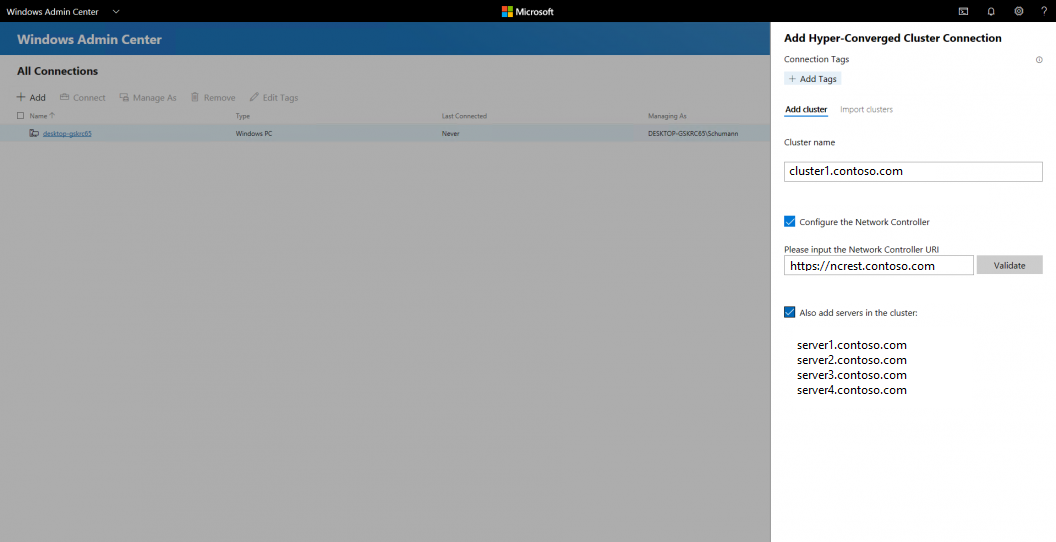

• 將叢集新增至 Windows Admin Center：
  1. 按一下 [所有連線] 下的 [+ 新增]。
  2. 選擇新增 [超融合式叢集連線]。
  3. 輸入叢集的名稱，如果出現提示，則輸入要使用的認證。
  4. 檢查 [設定網路控制卡] 以繼續。
  5. 輸入網路控制卡 URI，然後按一下 [驗證]。
  6. 按一下 [新增] 以完成。

叢集將新增到連線清單中。 按一下叢集便可啟動儀表板。

開始使用

若要取得工具，請導覽至您在上一個步驟中建立的叢集，然後至 [SDN 監視] 延伸模組，接著到 [數據路徑診斷] 索引標籤。

選擇案例

第一頁會列出分類為 [工作負載] 案例和 [基礎結構] 案例的所有 SDN 案例，如下方影像所示。 若要開始，請選取需要診斷的 SDN 案例。

案例參數

選擇案例之後，請填寫必要和選擇性參數清單以開始擷取。 這些基本參數會將工具指向需要診斷的連線。 接著，此工具會使用這些參數來查詢以執行成功的擷取，而無需使用者介入即可找出預期的封包流程、案例所涉及的機器、其在叢集中的位置，或要套用在每個機器上的擷取篩選條件。 必要參數可讓擷取執行，而選擇性參數有助於篩選掉一些雜訊。

擷取記錄

啟動擷取之後，延伸模組會顯示正在啟動擷取的機器清單。 如果您的認證未儲存，系統可能會提示您登入這些機器。 您可以藉由擷取相對封包來開始重現 Ping 或嘗試診斷的問題。 擷取封包之後，延伸模組會在擷取封包的機器旁邊顯示標記。

停止擷取之後，所有機器的記錄都會顯示在單一頁面中，依照機器標題分開顯示。 每個標題都會包含機器名稱、其在案例中的角色，以及虛擬機器 (VM) 的主機 (若適用)。

結果會顯示在資料表中，其中顯示所擷取封包的主要參數：時間戳記、來源 IP 位址、來源連接埠、目的地 IP 位址、目的地連接埠、乙太網路、通訊協定、TCP 旗標、封包是否已捨棄，以及捨棄原因。

• 每個封包的時間戳記也是一個超連結，會將您重新導向至不同的頁面，您可以在其中找到所選封包的詳細資訊。 請參閱下方的 [詳細頁面] 區段。
• 所有已捨棄的封包在 [已捨棄] 索引標籤中都有 [True] 值、捨棄原因，並以紅色文字顯示使其更容易精準識別。
• 所有索引標籤都可以以遞增和遞減方式排序。
• 您可以使用搜尋列來搜尋記錄檔中任何資料行中的值。
• 您可以使用 [重新啟動] 按鈕，以相同的所選篩選條件重新啟動擷取。

詳細資料頁面

如果您發生不正確的封包傳播問題或設定錯誤問題，則此頁面中的資訊特別有價值，因為您可以透過網路堆疊的每個元件調查封包的流程。 每個封包躍點都有包含封包參數以及原始封包詳細資料的相關資訊。

• 躍點會根據所涉及的元件分組放在一起。 每個配接器及其頂端的驅動程式都會依配接器的名稱分組。 這可讓您更輕鬆地透過這些群組標題，在高階上追蹤封包。
• 所有已捨棄的封包也會以紅色文字顯示，使其更容易精準識別。

選取躍點以檢視詳細資料。 在封裝和 NAT (網路位址轉譯) 案例中，此功能可讓您在封包通過網路堆疊時看到封包變更，並檢查是否有任何設定錯誤的問題。

向下捲動以檢視原始封包詳細資料：

顯示篩選條件

顯示篩選條件可讓您在擷取封包之後篩選記錄檔。 針對每個篩選條件，您可以指定封包參數，例如 MAC 位址、IP 位址、連接埠、乙太網路和傳輸通訊協定。

• 顯示篩選條件可以區分 IP 位址、MAC 位址和連接埠的來源和目的地。
• 套用篩選條件以變更記錄檢視之後，可以刪除和編輯顯示的篩選條件。
• 顯示篩選條件會在已儲存的記錄中反轉。

儲存

[儲存] 按鈕可讓您將記錄儲存在本機電腦上，供透過其他工具進一步分析。 顯示篩選條件將會在儲存的記錄檔中反轉。 記錄可以儲存成各種格式：

• 可使用 Microsoft 網路監視器分析的 ETL 格式。 注意：查看此頁面以獲取更多資訊。
• 可以使用任何文字編輯器來分析的文字格式，例如 TextAnalysisTool.NET。
• 可使用 Wireshark 之類的工具進行分析的 Pcapng 格式。
  • 此轉換期間，大部分的封包監視器中繼資料都會遺失。 注意：查看此頁面以獲取更多資訊。
